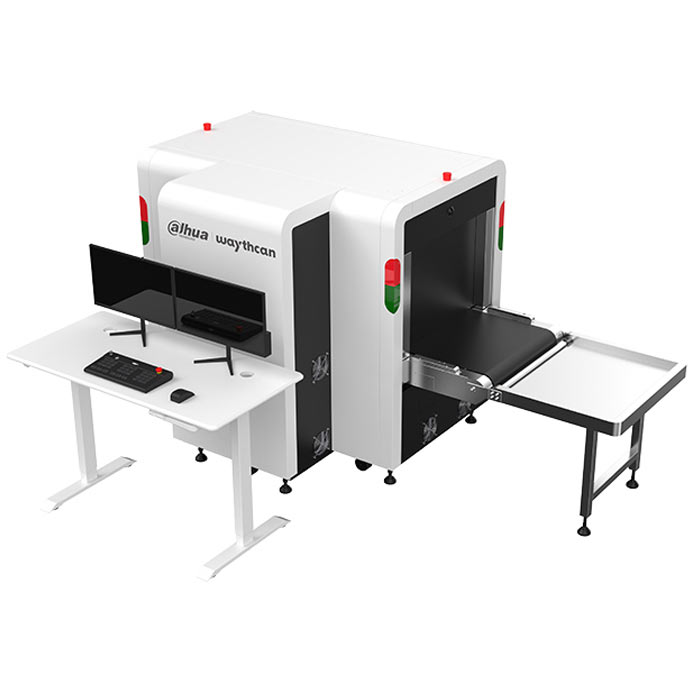

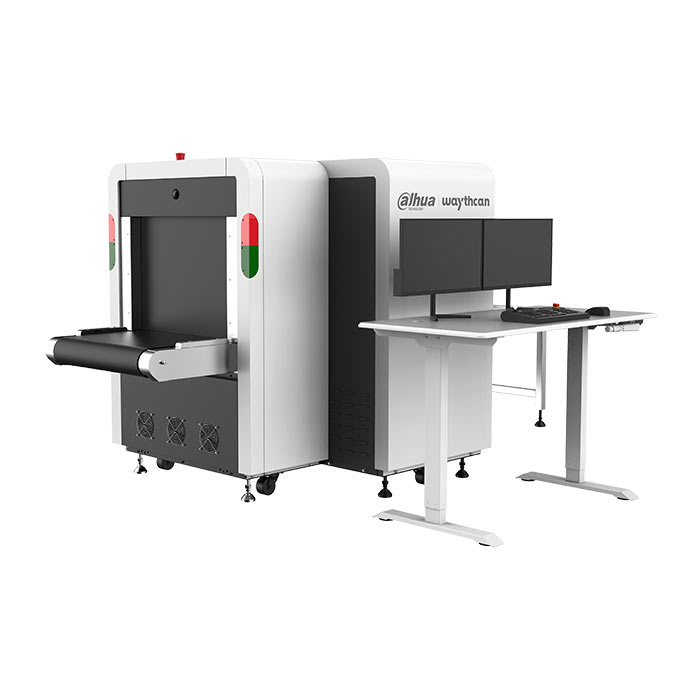

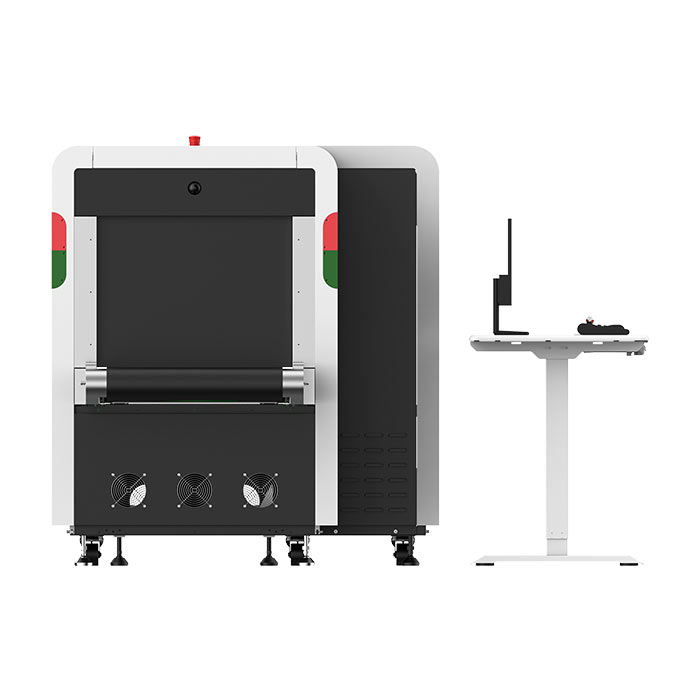

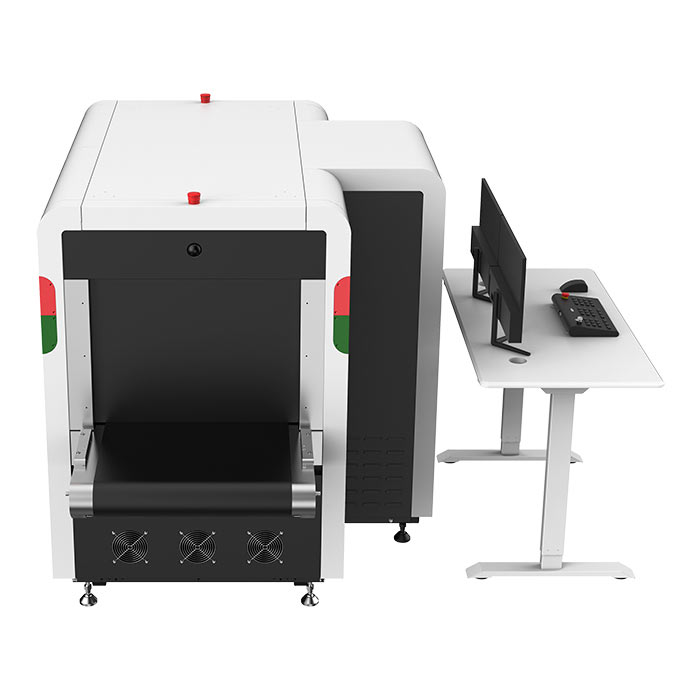

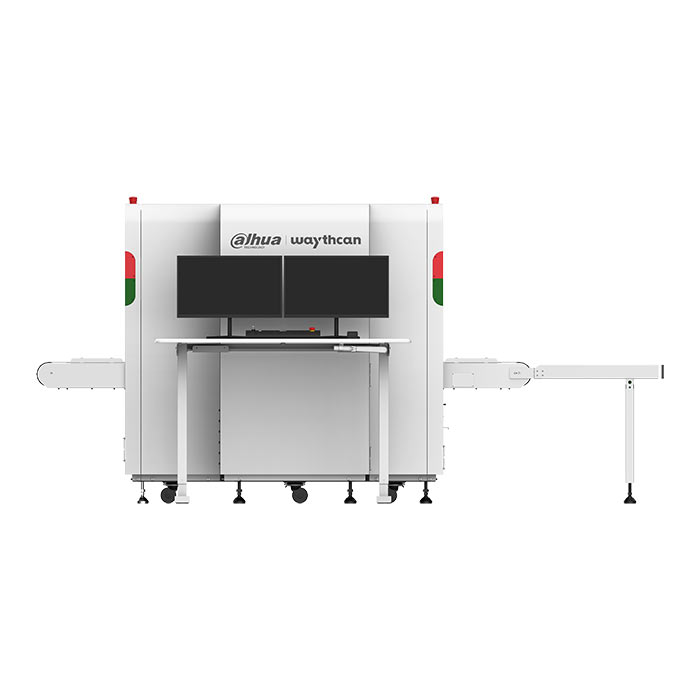

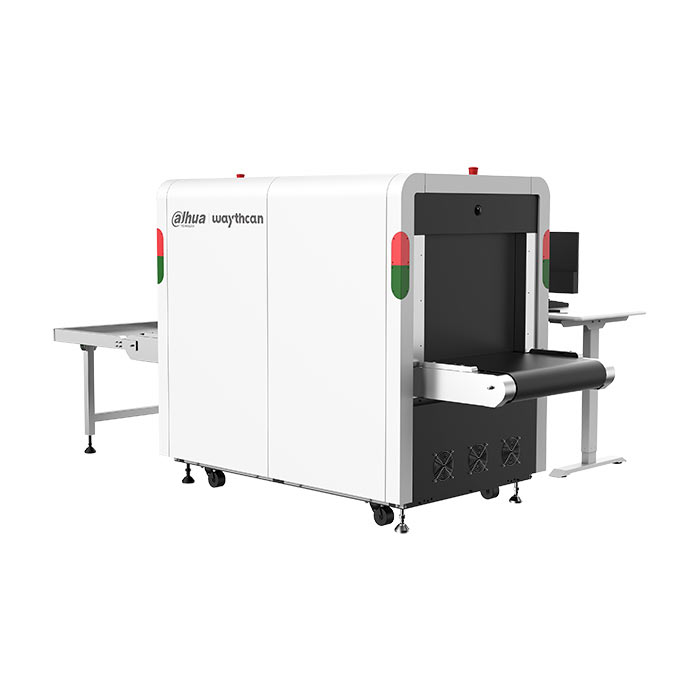

Интроскоп Dahua ISC-M6550D

Интроскоп Dahua ISC-M6550D

Интеллектуальная рентгенотелевизионная установка представляет собой устройство нового типа для обеспечения безопасности, которое использует рентгеновское излучение для быстрого досмотра багажа и товаров без необходимости их открывать.

В установке применяется современная система рентгеновского сканирования в двух плоскостях, которая объединяет полупроводниковые детекторы, цифровую обработку изображения, компьютерные технологии отображения и отличается высокими качеством, надежностью и эффективностью. Поддерживается значительный объем дискового пространства для хранения множества изображений большого размера с высоким разрешением. В системе реализованы такие функции, как надежное распознавание опасных или запрещенных к проносу предметов, оповещение о них, привязка багажа к человеку по видео, различные режимы улучшения изображения, добавление IP-видеокамер, автоматическая диагностика и т. д. Простой и дружественный интерфейс пользователя обеспечивает удобство и высокую скорость работы оператора.

Интеллектуальная рентгенотелевизионная установка предназначена для досмотра багажа в аэропортах, на железнодорожных станциях, автовокзалах, станциях метро, транспортно-пересадочных узлах, в государственных учреждениях, выставочных центрах и при массовых мероприятиях.

Особенности
• Используется рентгеновское излучение для получения изображения предметов внутри багажа, который перемещается на конвейерной ленте, и определяется их форма и размер
• Дополнительная обработка изображения с различными эффектами для улучшения восприятия и обнаружения
• Одновременное сканирование в двух плоскостях позволяет легче обнаружить запрещенные предметы под разными углами
• Использование алгоритмов ИИ для распознавания по двум срезам повышает вероятность распознавания запрещенных предметов
• Поддержка режима досмотра и режима видеонаблюдения
• Распознавание по отсканированному изображению опасных предметов, таких как ножи, бутылки с жидкостью, аэрозольные баллончики, пистолеты и зажигалки
• Настройка уровней угрозы для обнаруживаемых предметов и привязка к ним голосовых сообщений, звуковой и световой сигнализации и остановки конвейерной ленты
• Индикация распознанных предметов, которая перемещается вместе с ними на изображении
• Все результаты обнаружения могут быть сохранены и использованы для создания отчетов с возможностью поиска и экспорта по уровню опасности и времени
• 2 видеокамеры, которые отслеживают вход и выход багажа, а также процесс его досмотра
• Возможность добавления IP-видеокамер с питанием PoE для получения «живого» видео, видеозаписи и просмотра видеоархива; мониторинг всего процесса досмотра
• Тревоги в случае таких системных ошибок как отсутствие накопителя, сбой хранения, конфликт IP-адресов, конфликт MAC-адресов
• Поддержка управления дисковым пространством и конфигурирования RAID-массивов (RAID0/1/5) гарантирует надежность хранения данных
• Поддержка администрирования групп пользователей и управление правами пользователей
• Поддержка функций системного администрирования, таких как автодиагностика, журналирование, поиск активных пользователей и обновление программного обеспечения
• Гарантия 3 года



Функции
• Рентгеновское изображение. Для получения рентгеновского изображения багажа, ручной клади, товаров, посылок и т. п. применяется собственный алгоритм Dahua, благодаря чему четко видно их содержимое и материалы, из которых изготовлены эти предметы. Изображение показывает степень поглощения рентгеновского излучения и состав материалов. Для лучшей идентификации опасных предметов все объекты при сканировании классифицируются как органические, неорганические, смешанного состава и отмечаются оранжевым, зеленым и синим цветом соответственно.
• Обработка и улучшение рентгеновского изображения. Для улучшения детализации и различимости предметов на рентгеновском изображении применяются собственные алгоритмы Dahua, которые за счет различных функций и режимов отображения помогают оператору более эффективно анализировать обнаруженные предметы. Эти возможности включают в себя следующее: цветной/черно-белый режим, локальное улучшение, супер-улучшение, усиление краев, сканирование изображения, индикация органики, индикация металлов, смешанная индикация, инверсия, высокоэнергетическое улучшение, низкоэнергетическое улучшение, осветление, затемнение, тревога по плотности материала Z7/Z8/Z9, тревога при высокой плотности материала, наложение видеоаналитики, вертикальный поворот, псевдоцвета и т. д.
• Отображение на двух мониторах. Поддерживается два видеовыхода для отображения на двух мониторах в режиме досмотра (рентгеновское изображение содержимого багажа) и режиме видеонаблюдения
• Сканирование в двух плоскостях. Технология обеспечивает получение рентгеновского изображения сканируемого объекта в вертикальной и горизонтальной плоскостях. Она избавляет от необходимости переворачивать и повторно сканировать багаж, повышая скорость работы оператора и точность обнаружения угроз
• Распознавание опасных предметов. Применяются собственные алгоритмы Dahua для анализа рентгеновских изображений и обнаружения таких опасных предметов, как ножи, бутылки с жидкостью, аэрозольные баллончики, пистолеты и зажигалки. Опасные предметы подсвечиваются на изображении различными цветами, чтобы различать уровни угрозы. Поддерживаются такие тревожные реакции, как голосовое сообщение, звуковая и световая сигнализация и остановка конвейерной ленты
• Привязка багажа к человеку. В комплект поставки включены 2 видеокамеры, которые отслеживают вход и выход багажа. Система поддерживает видеозапись в реальном времени и обеспечивает привязку багажа к человеку с возможностью поиска
• Статистика обнаружения. Все результаты обнаружения могут быть сохранены и использованы для создания отчетов с возможностью поиска и экспорта по уровню опасности и времени
• Режим постоянного сканирования. Осуществляется постоянное сканирование объектов и отображение их содержимого даже в случае остановки и перезапуска системы
• Безопасность эксплуатации. Защита от рентгеновского излучения превышает требования международных стандартов. Доза рентгеновского излучения не превышает 0.9 мкЗв/ч

Характеристики:
Основные параметры
• Размеры туннеля: 650 мм × 500 мм
• Генератор рентгеновского излучения: Двухсторонний
• Анодное напряжение рентгеновской трубки: 160 кВ
• Охлаждение рентгеновской трубки: Замкнутый контур масляного охлаждения с принудительной вентиляцией
• Разрешающая способность (проволока): Ø 0.1 мм (калибр 38 AWG)
• Проникающая способность (сталь): 36 мм
• Доза рентгеновского излучения: ≤0.9 мкЗв/ч (мкГр/ч)
• Уровень шума: ≤65 дБ
• Скорость конвейера: 0.2 м/с
• Высота конвейера: примерно 663 мм
• Максимальная нагрузка конвейерной ленты: 200 кг
• Утечка тока: ≤0.25 мА

Видеоаналитика
• Просмотр: Отображение в реальном времени рентгеновского и обычного изображения багажа; интеллектуальное распознавание предметов; одновременное отображение в двух плоскостях
• Распознавание предметов: Индикация распознанных предметов, которая перемещается вместе с ними на изображении
• Распознаваемые предметы 22 типа: пистолет, петарда, аэрозольный баллончик, нож, топор, ножницы, жидкость для зажигалок, лак для ногтей, стеклянная бутылка, термос, пластиковая бутылка, наручники, дубинка, кастет, зажигалка, инструменты, электроника, внешний аккумулятор, ноутбуки и зонтики
• Уровни угрозы: Высокий риск, предупреждение, безопасно (поддерживается конфигурирование пользовательского уровня в соответствие с типами предметов)
• Тревожные реакции: Переключение тревожного выхода, голосовое сообщение, передача тревоги в программную платформу и сообщение на экране настраиваются в зависимости от уровня угрозы
• Хранение изображений: Хранится до 1 млн. изображений с информацией об уровне угрозы и типах обнаруженных предметов; возможен просмотр как исходных, так и обработанных изображений
• Изображения багажа: Поиск, воспроизведение и экспорт изображений багажа и связанного видео с фильтром по времени, типам предметов и т. д.
• Отчеты: Подготовка и экспорт отчетов по времени и типам предметов
• Копирование: USB, сеть

Производительность
• Автодиагностика: Автоматически обнаруживает системные сбои и выводит коды ошибок
• Функции обработки изображения: Цветной/черно-белый режим, локальное улучшение, супер-улучшение, усиление краев, сканирование изображения, индикация органики, индикация металлов, смешанная индикация, инверсия, высокоэнергетическое улучшение, низкоэнергетическое улучшение, осветление, затемнение, тревога по плотности материала Z7/Z8/Z9, тревога при высокой плотности материала, наложение видеоаналитики, вертикальный поворот, псевдоцвета и т. д.
• Воспроизведение изображений: Поддержка воспроизведения 30 изображений
• Увеличение изображений: Максимально 64-кратное увеличение рентгеновского изображения. Позиционирование центральной точки увеличения мышью или клавиш со стрелками.
• Диагностика устройств: Поддержка диагностики ключевых компонентов, таких как рентгеновский детектор, двигатель, ИК-датчики и специальная клавиатура
• Конфигурирование: Конфигурирование основных функций, конфигурирование отображения (вертикальный поворот, максимальное увеличение), конфигурирование режима сканирования (сканирование в обоих направлениях, сканирование в прямом направлении, сканирование в обратном направлении, постоянное сканирование и режим энергосбережения), конфигурирование счетчика багажа и конфигурирование привязки багажа к человеку

Базовые параметры
• Видеовыходы: 2 DVI (1920×1080 @ 60 Гц)
• Мониторы: 2 с диагональю 21.5"
• IP-каналы: 12 (разрешение до 8 Мп); 8 IP-видеокамер + 4 PoE (2 PoE по умолчанию)
• Сжатие: H.265, H.264, PCM, MPEG-4
• Внутренние накопители: До 4 накопителей SATA объемом до 10 Тбайт каждый, 1 жесткий диск объемом 4 Тбайт по умолчанию
• Управление хранением: Одиночный режим; RAID 0/1/5 (рекомендуются диски корпоративного уровня); глобальный режим горячего резерва Ethernet 1 • RJ-45 (10 Мбит/с, 100 Мбит/с, 1000 Мбит/с), 4 RJ-45 (PoE, 10 Мбит/с, 100 Мбит/с)
• Сетевые протоколы: HTTP, HTTPS, TCP/IP, UDP, RTSP, IPv4, NTP, DHCP, DNS, IPфильтр, поиск в сети (поддержка IP-видеокамер Dahua, DVR, NVS…)
• Совместимость: ONVIF, SDK…

Интерфейсы
• RS-232: 1 (для клавиатуры)
• Выходы питания: 2 (для мониторов)
• USB: 2 USB 3.0
• Видеовыходы: 2 DVI
• Процессор: 4-ядерный процессор Intel
• Оперативная память: 8 Гбайт
• Операционная система: Встроенная ОС Linux
• Интерфейс пользователя: Локальный интерфейс (все функции), веб-интерфейс

Физические параметры
• Питание:
- 220 В ~ 240 В (AC), 50/60 Гц
- 100 В ~ 130 В (AC), 50/60 Гц (опционально)
• Потребляемая мощность:
- 700 кВт (рабочий режим)
- 1.5 кВт (режим ожидания)
• Интеллектуальный контроль температуры: Мониторинг температуры системной платы и жесткого диска с автоматическим управлением скоростью вентилятора для стабильной и бесшумной работы
• Рабочая температура: 0°C ~ +45°C
• Рабочая влажность: 0% ~ 95% (без конденсата)
• Температура хранения: -20°C ~ +70°C
• Влажность хранения: 0% ~ 95% (без конденсата)
• Размеры:
- 2319 мм × 1294 мм × 1435 мм
- 2490 мм × 1478 мм × 1618 мм (в упаковке)
• Масса:
- Нетто: 600 кг
- Брутто: 850 кг
• Установка: Напольная
• Размеры консоли: 1276 мм × 376 мм × 200 мм (в упаковке)
• Масса консоли: Брутто: 38.5 кг
