Активная метка Parsec ActiveTag.2

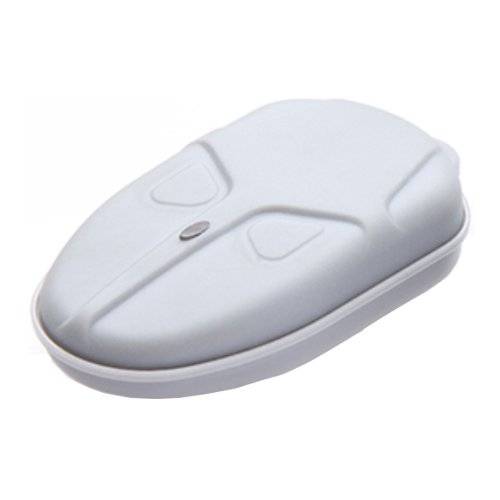

Активная метка выполнена в виде функционально законченного устройства в пластиковом корпусе с двумя кнопками и линзой двухцветного светодиода. В комплекте также поставляется держатель, который может быть закреплен на плоской поверхности с помощью саморезов или двухсторонней липкой ленты. Идентификатор дополнительно имеет встроенную пассивную низкочастотную метку формата EM Marin, что позволяет использовать его и со стандартными считывателями систем доступа. Код метки ЕМ Marin и код идентификатора, передаваемый по радиоканалу, совпадают.

Активный идентификатор ActiveTag.2 предназначен для идентификации различных объектов (автомобилей, людей, контейнеров и так далее) в составе систем дальней идентификации Parsec.
Также идентификатор имеет встроенную пассивную низкочастотную метку формата EM Marin, что позволяет использовать его и со стандартными считывателями систем доступа.
Идентификатор выполнен в виде функционально законченного устройства в пластиковом корпусе с двумя кнопками и линзой двухцветного светодиода. В комплекте также поставляется держатель, который может быть закреплен на плоской поверхности с помощью саморезов или двухсторонней липкой ленты.

Особенности
• Два режима работы: передача кода по нажатию кнопки и в режиме непрерывного излучения.
• Программирование с помощью кнопок мощности и периодичности излучения (в режиме непрерывного излучения).
• Встроенный пассивный идентификатор Em-Marin (код активной метки и пассивного идентификатора совпадают).
• Стильный и эргономичный дизайн метки (возможность ношения на брелоке)

Пользователю доступны следующие настройки активной метки:
• выбор режима работы (непрерывный или по кнопкам);
• выбор длительности паузы между передачами кода в непрерывном режиме;
• выбор мощности излучения.

Характеристики:
• Частотный диапазон работы:
- активной метки: 2,45 ГГц
- пассивной метки: 125 кГц
• Максимальная пиковая излучаемая мощность: 1 мВт
• Средняя излучаемая мощность: не более 3 мкВт
• Вес корпуса / держателя: 20 гр / 5 гр
• Размеры корпуса / держателя: 33х62х14 мм / 33х68х12 мм
• Материал корпуса: Ударопрочный пластик
• Рабочая температура: -20...+55 °C
• Относительная влажность: от 0 до 99% при 40 °С (без конденсата)
• Тип идентификатора: Em Marin, Активная метка 2,45 ГГц

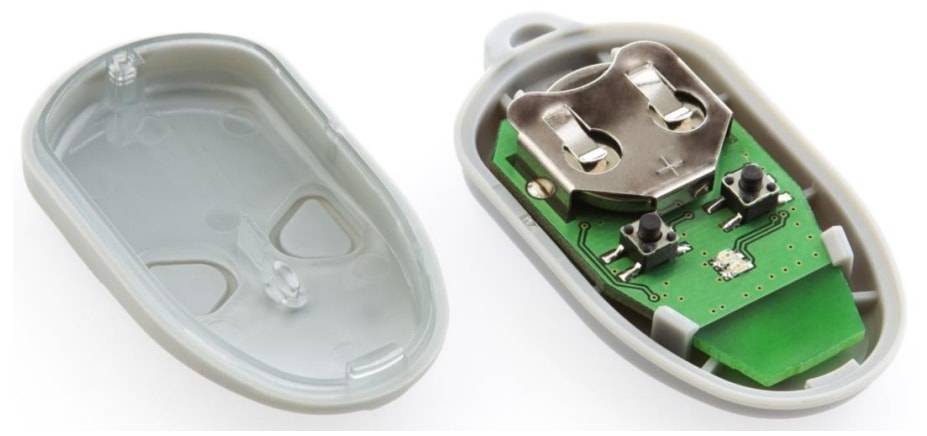

• Напряжение питания: 3 В (стандартная литиевая батарея формата CR 2032)

Работа идентификатора
Идентификатор может работать как в режиме непрерывного излучения (код пользователя передается постоянно с некоторым временным интервалом), так и в режиме передачи кода только при нажатии кнопок.
При работе в режиме передачи кода по кнопке достигается максимальное время жизни батарейки.
Коды, передаваемые идентификатором, содержат постоянную информацию – идентификатор пользователя, а также признак источника кода. Последний различается для непрерывного режима, а также для нажатия на правую или левую кнопки.
Способность считывателя различать источники кода позволяет использовать кнопки для управления различными функциями, которые определяются системой управления доступом.
При нажатии на любую из кнопок в режиме непрерывного излучения код кнопки с соответствующим признаком источника также передается на считыватель. При нажатии на кнопку индикатор выдает зеленую вспышку, если батарейка в рабочем состоянии, и красную, если батарейка разряжена.

В режиме передачи по кнопкам при нажатии на любую из них происходит передача кода. При этом индикатор выдает вспышку:
• двойную зеленую, если батарейка в рабочем состоянии;
• красную + зеленую, если батарейка разряжена и требует замены.

Крепление держателя

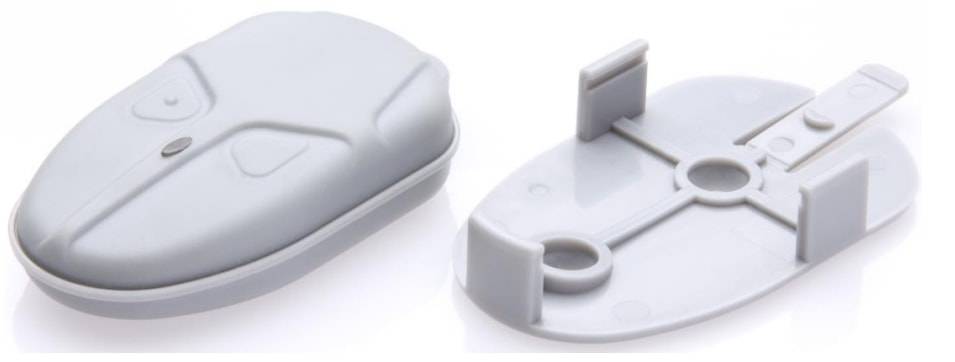

Для удобства использования каждый идентификатор поставляется с держателем, который может крепиться на рабочую поверхность с помощью двухсторонней липкой ленты или двух саморезов. Также идентификатор имеет петлю для ношения на связке ключей.
Чтобы закрепить идентификатор в держателе, вставьте его с открытой стороны между тремя лепестками.
Вынуть идентификатор можно, надавив на язычок держателя и вытянув идентификатора вдоль основания.

Обратите внимание, что излучение 2,45 ГГц хорошо отражается даже токонепроводящими предметами (деревьями, стенами строений) и не проходит ни через какие токопроводящие материалы. Выбирайте место крепления идентификатора с учетом этих факторов.

Программирование идентификатора
Пользователю доступны следующие настройки:
• выбор режима работы (непрерывный или по кнопкам);
• выбор длительности паузы между передачами кода в непрерывном режиме;
• выбор мощности излучения.
Для перевода идентификатора в режим программирования нажмите и удерживайте обе кнопки не менее 5 сек, пока индикатор не начнет выдавать попеременно зеленые и красные вспышки. После этого отпустите кнопки.
Выход из режима программирования происходит автоматически через 10 сек, если пользователь перестает нажимать на кнопки.

Нажимая на правую кнопку (с точкой), выберите режим работы (по кнопкам\непрерывный) и длительность паузы между передачами кода в непрерывном
режиме:
• Первое нажатие – устанавливается режим передачи по кнопкам (индикация – одинарные красные вспышки);
• Второе нажатие – непрерывный режим с передачей кода каждые 2 сек (индикация – двойные красные вспышки);
• Третье нажатие – непрерывный режим с передачей кода с интервалом 1 сек (индикация – тройные красные вспышки);
• Четвертое нажатие – непрерывный режим с передачей кода с интервалом 0,4 сек (индикация – счетверенные красные вспышки).
Пятое нажатие приведет к возвращению режима передачи по кнопкам и т.д.

Нажатие на левую кнопку устанавливает мощность излучения:
• Первое нажатие – устанавливается минимальная мощность в -20 дБм (индикация – одинарные зеленые вспышки);
• Второе нажатие – мощность излучения равна -10 дБм (индикация – двойные зеленые вспышки);
• Третье нажатие – мощность излучения -5 дБм (индикация – тройные зеленые вспышки),
• Четвертое нажатие – максимальная мощность 0 дБм (индикация – счетверенные зеленые вспышки).
Пятое нажатие приведет к возвращению минимальной мощности и т.д.

Оба параметра (время и мощность) можно программировать в одном цикле программирования. При этом нажатие на одну из кнопок приведет к тому, что для другой кнопки отсчет нажатий начнется заново (но установленное ею перед этим значение параметра сохранится). Поэтому рекомендуется вначале запрограммировать один из параметров, убедиться, что индикация соответствует нужному значению и, не выходя из  режима программирования, установить второй параметр.
