Кнопка выхода «Циклоп ИК» работает на принципе регистрации отражённого кодированного инфракрасного оптического сигнала, имеет двухцветную световую индикацию режимов работы и выходной силовой каскад, построенный по схеме «открытый коллектор». Выбор между вариантами «нормально открытый (НО)» или «нормально закрытый (НЗ)» задается в режиме программирования. Заводская установка - «НО».
Режимы работы кнопки:
1. «Ожидание». Цвет индикации – красный.
2. «Выход». При регистрации микроконтроллером кнопки отражённого оптического сигнала, на 1 секунду срабатывает выходной силовой каскад. Минимально допустимый временной интервал между «нажатиями» – 3 секунды. Цвет индикации – зелёный.
3. «Блокировка». Автоматически включается при срабатывании оптического датчика более чем на 3 секунды. В этом режиме выходной силовой каскад заблокирован до момента прекращения такого воздействия. Индикация режима: световой сигнал длительностью 1 секунда с периодом 2 секунды, цвет индикации – зелёный.
4. «Программирование». С помощью замыкания JP1, при включении питания, задается вариант работы выходного силового каскада. Циклически, с периодом 5 секунд происходит смена режима работы выходного силового каскада с «НО» на «НЗ». Индикация режима «НО» - прерывистое свечение с частотой 5 Гц, цвет индикации – красный. Индикация режима «НЗ» - прерывистое свечение с частотой 5 Гц, цвет индикации – зелёный. Выбор режима – размыкание JP1 во время
индикации режима. Индикация выхода из режима «программирование» - непрерывное свечение в течении 3 секунд, цвет индикации – зелёный, с последующим переходом в режим «ожидание».
Технические характеристики:
• Тип сенсора: оптический/инфракрасный, 940 нм.
• Диапазон срабатывания: 5 - 20 см (в зависимости от структуры поверхности отражения).
• Режимы работы кнопки: «ожидание», «выход», «блокировка», «программирование».
• Режимы работа выходного силового каскада: «НО», «НЗ»
• Выбор режима работы выходного силового каскада: программируемый.
• Тип выходного силового каскада: «открытый коллектор»
• Коммутируемое напряжение, не более: 26В DC
• Максимальный коммутируемый ток: 3.0А
• Время коммутации: 1 сек.
• Минимальный временной интервал между «нажатиями»: 3 сек.
• Индикация режимов работы: красный/зеленый
• Помехозащищённость оптического канала: кодировка ИК сигнала 10 бит.
• Адаптация к местной освещённости: автоматическая
• Ресурс работы: не менее 1 млн. циклов срабатывания
• Напряжение питание: 8…15В постоянного тока
• Ток потребления: не более 30мА при напряжении питания 12В
• Материал корпуса: металл
• Крепление: накладное
• Габаритные размеры: 80х40х25мм
• Температура эксплуатации: -20…+50

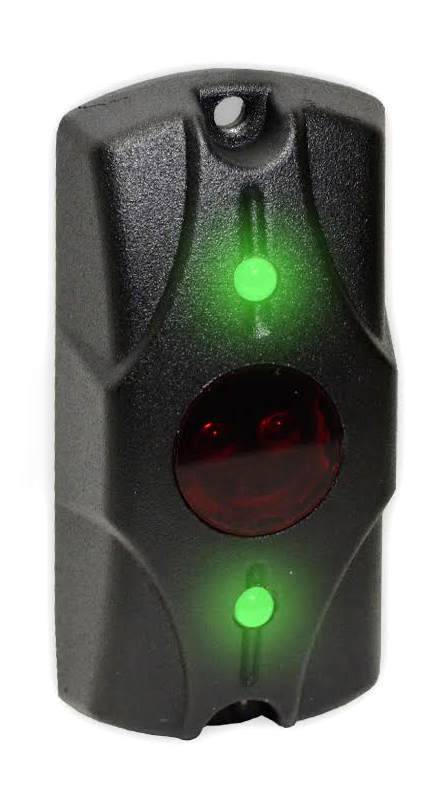

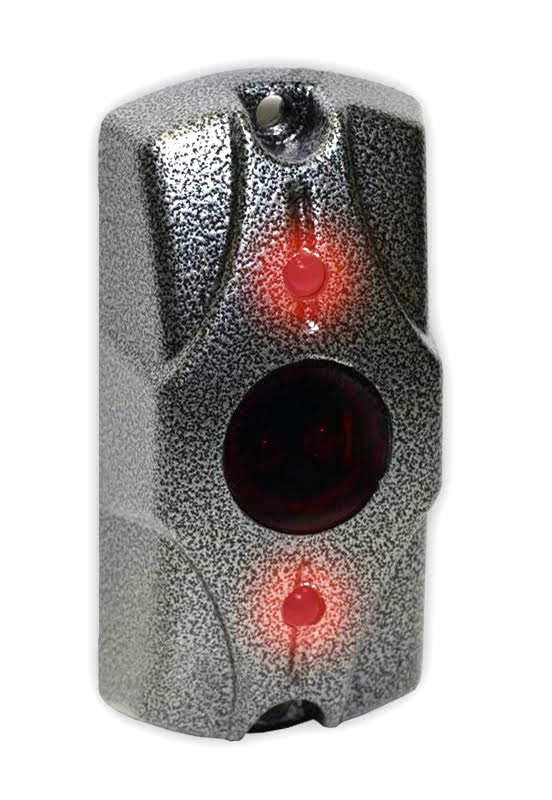

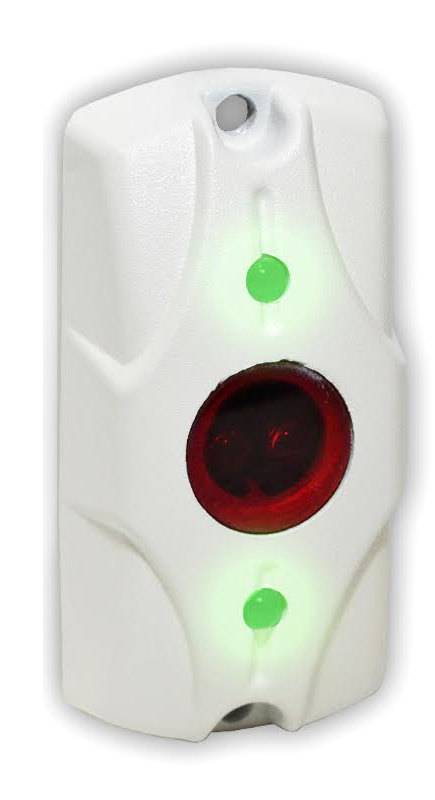

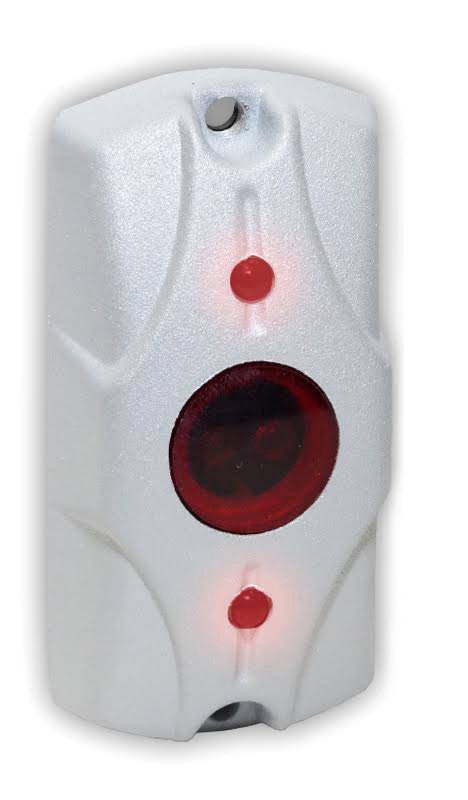

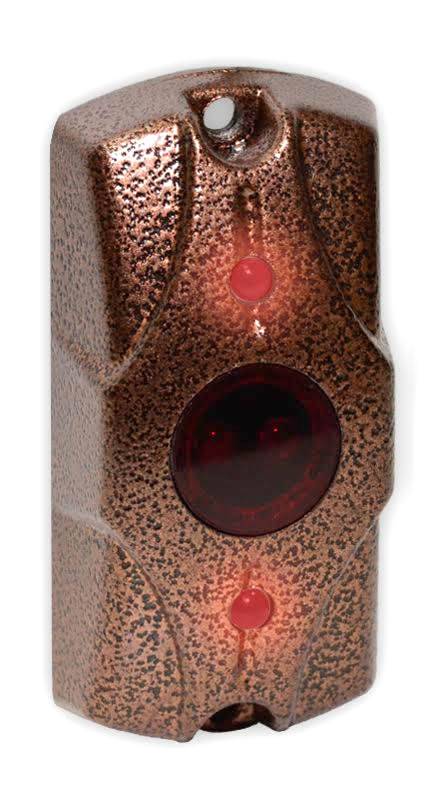

• Цвета: серебряный антик, медный антик, черный, металлик и белый
Установка и подключение
1. Разметить и просверлить отверстия для крепления кнопки и прокладки провода.
2. Подключить кнопку.

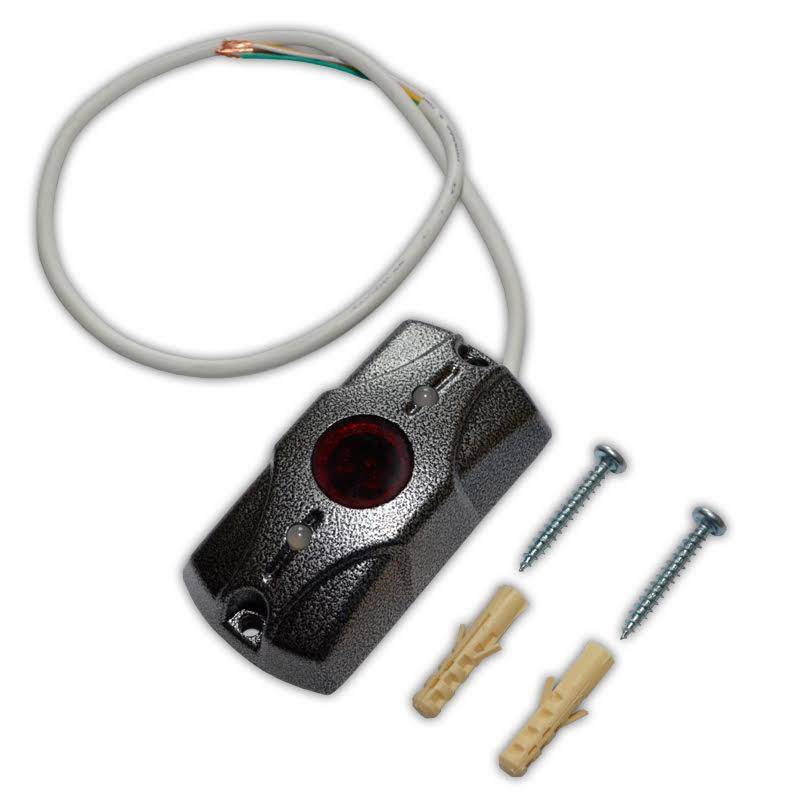

3. Установить кнопку с помощью саморезов, входящих в комплект поставки.
При креплении на листовую поверхность возможно крепление кнопки выхода двумя винтами с резьбой М5 через отверстия в листе.
Бренд | Олевс |
Вид товара | Кнопка выхода |
Исполнение | Уличное |
Материал корпуса | Металл |
Тип блокировки | Нормально закрытый (НЗ), Нормально открытый (НО) |
Тип монтажа | Накладной |
Индикация | Световая |
Габариты | 40х80х25 мм |
Гарантия | 1 год |
Страна производства | Россия |
