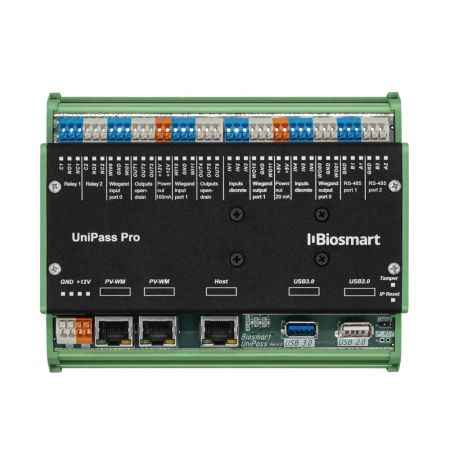

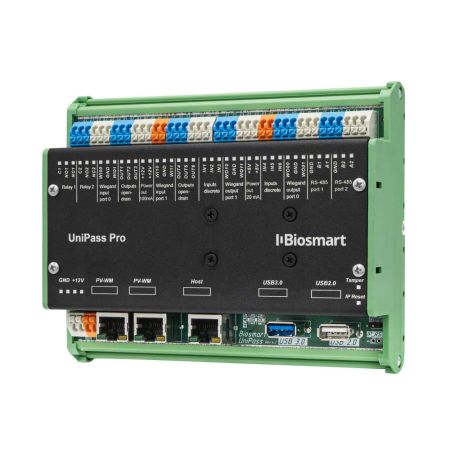

Контроллер биометрический BioSmart UniPass Pro

Контроллер BioSmart UniPass Pro предназначен для организации сетевой биометрической СКУД на базе бесконтактного считывателя вен ладони PALMJET и RFID-считывателей.

Он позволяет настроить пропускной режим по венам ладони с помощью считывателей вен ладони PALMJET, PALMJET-BOX, PALMJET-BOX-T и считывателей RFID-карт SMARTKEY и BioSmart BS-RD, а также с помощью считывателей RFID-карт сторонних вендоров.

Со считывателями линейки PALMJET устройство интегрируется по интерфейсу Ethernet, с иными считывателями — по интерфейсам Wiegand и RS-485 (OSDP).

К входам/выходам контроллера подключаются замки, турникеты, датчики и другие исполнительные устройства.

Принцип работы
Контроллер циклически опрашивает состояние подключенных устройств.

Когда пользователь подносит ладонь к какому-либо считывателю PALMJET, устройство передает его биометрическую информацию на контроллер. Контроллер сравнивает эту информацию с шаблонами в базе данных и, в зависимости от результата сравнения, выполняет действия, указанные в рабочей модели для данной ситуации: предоставляет или запрещает доступ, отправляет запрос на измерение температуры пользователя, контролирует проход пользователя через дополнительные устройства контроля — металлорамку, алкотестер и другие устройства, а затем возвращается к циклическому опросу состояния устройств в сети.

Когда пользователь подносит к какому-либо считывателю RFID-карту, считыватель точно так же передает на контроллер код RFID-метки, контроллер сравнивает его с кодами из базы данных и действует согласно рабочей модели.

Аппаратная платформа
Контроллер создан на базе 6-ядерного процессора для нейронных алгоритмов, что позволяет обеспечить высокую скорость идентификации даже на больших базах данных. Так, узор вен ладони из базы данных в 3 000 шаблонов будет распознан менее, чем за 1 секунду.

Объем оперативной памяти (RAM) составляет 2 Гб. Кроме того, на борту устройства имеется энергонезависимый модуль памяти объемом 16 Гб. В результате в автономной памяти контроллера может храниться до 1 000 000 шаблонов вен ладоней и до 10 миллионов событий.

Операционная система
Применяется операционная система Linux как самое стабильное и безопасное решение для приборов такого класса.

Алгоритм распознавания вен ладоней
Алгоритм BioSmart построен на основе сверточных нейронных сетей и эффективно обучен для распознавания ладоней бесконтактным способом.

Алгоритм легко справляется с поворотами ладони до 90 градусов, неточным позиционированием и неполным распрямлением ладони и с одинаковой эффективностью распознает ладонь на расстоянии от 40 до 100 мм. Температура ладони не влияет на качество распознавания: биометрическая система с идентификацией по венам ладони на базе BioSmart UniPass Pro превосходно работает в холодное и теплое время года.

Преимущества
Контроллер BioSmart UniPass Pro позволяет организовать сложную распределенную сетевую СКУД, в которой применение технологий бесконтактной биометрической идентификации органично сочетается с идентификацией по RFID-картам.

Такие СКУД с успехом используются на больших предприятиях со сложной системой периметров, большим числом сотрудников с разными уровнями допуска и потоком посетителей.

Ключевое преимущество биометрических систем на основе сканеров вен ладони — высочайший уровень безопасности данных.

Рисунок вен ладоней устроен сложнее, чем отпечаток пальца, что повышает точность идентификации и снижает риск несанкционированного прохода за периметр СКУД. Вероятность ошибочного предоставления доступа FAR в СКУД на базе BioSmart UniPass Pro и PALMJET достигает 10-8.

Сеть подкожных вен не видна в оптическом спектре, так что обмануть устройство с помощью фото или муляжа невозможно.

В базе данных биометрический идентификатор хранится в виде шаблона-дескриптора. Восстановить из шаблона исходное графическое изображение технически невозможно. Это гарантирует защиту от компрометации данных: даже если злоумышленник перехватит сигнал от считывателя или получит доступ к базе шаблонов, он ничего не сможет сделать с полученным набором кодов.

Биометрический шаблон не считается персональной информацией, поэтому применение биометрии не нарушает закон о персональных данных.

В сжатом виде шаблон занимает всего 600 байт и может быть записан на RFID-карту типа Mifare в зашифрованном виде. Прежде чем считать шаблон с карты, считыватели и СКУД BioSmart запрашивают авторизацию на карте по паролю.

Дополнительные факторы защиты данных в системе BioSmart:
• шифрованное соединение с сервером;
• операционная система Linux на контроллере.

Интеграция
Контроллер BioSmart UniPass Pro оснащен широким набором интерфейсов:

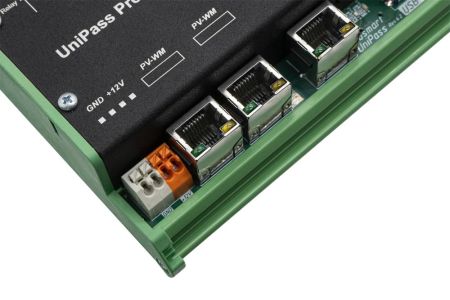

• Eтри порта Ethernet 1Gb: один для подключения к сети, два порта с PoE для подключения считывателей PALMJET
• по два входа / выхода Wiegand
• RS-485
• USB 2.0 и USB 3.0 для подключения алкотестера, датчика температуры и других устройств
• 6 дискретных входов и 6 выходов для подключения датчиков прохода, кнопки и другого оборудования
• встроенный веб-интерфейс для гибкой настройки подключенного оборудования: металлодетектора, алкотестера, датчиков измерения веса и т.д.
Кроме того, биометрическую систему по венам ладони на базе BioSmart UniPass Pro и PALMJET легко интегрировать с системами видеонаблюдения и IP-камерами; ERP-системами, такими как SAP HR или 1C, а также другими программными комплексами.

Для интеграции в сторонние системы разработаны Biosmart Device SDK и Biosmart Biometric SDK.

Характеристики:
• Процессор: Rockchip 6 ядер
• RAM: 2Gb
• Flash: 16Gb
• Операционная система OC: Linux
• Типы идентификаторов: вены ладони, RFID карта, шаблон на карте
• Режим идентификации: автономный
• Интерфейс связи с управляющим компьютером: Ethernet (IEEE802.3u, 1000BASE-TX)
• Максимальное количество подключаемых считывателей PALMJET: 2
• Максимальное количество считывателей PALMJET, подключаемых с использованием внешнего коммутатора: 4
• Интерфейс связи со считывателями вен: Ethernet (IEEE802.3u, 1000BASE-TX)
• Количество выходов PoE для питания считывателей вен ладоней: 2
• Поддерживаемые интерфейсы: Wiegand 26/32/34/37/40/42/48/64; 2 RS-485 (OSDP), 2 USB (1 - USB 2.0, 1 - USB 3.0)
• Количество выходов/входов Wiegand: 2/2
• Количество дискретных входов/выходов: 6/6
• Уровень сигнала дискретного входа: от 5 до 12 В
• Максимальное напряжение, коммутируемое на дискретном выходе: 12 В
• Максимальный ток, коммутируемый на дискретном выход: 50 мА
• Тип дискретных выходов: открытый коллектор
• Реле: 2 бортовых реле с нормально разомкнутыми и нормально замкнутыми контактами (DC 24 В 7 А)
• Напряжение питания: постоянное 12В ± 10%, 4А

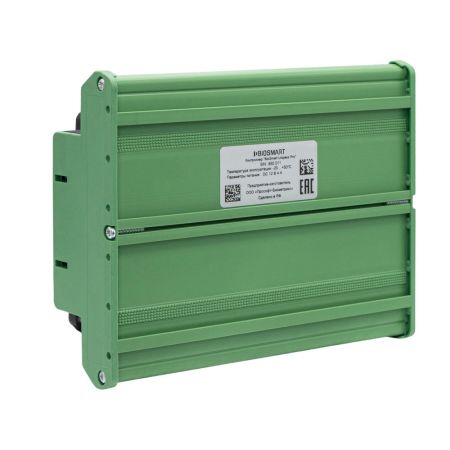

• Материал корпуса: пластик, металл

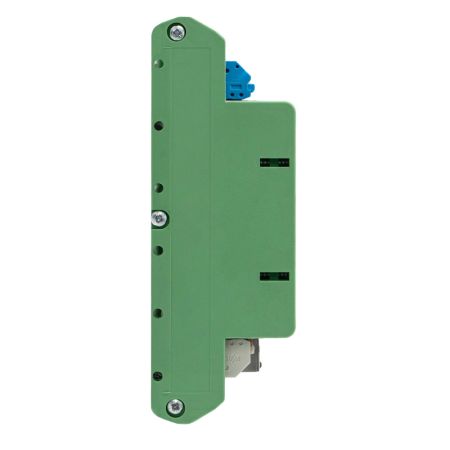

• Габаритные размеры (с крепежными фланцами): 180 х 125 х 40 мм
• Масса нетто: 250 г
• Температурный диапазон эксплуатации: от -20 до +50°C
• Относительная влажность воздуха (при 25 °С): не более 70%
• Максимальное количество шаблонов вен ладони: 1 000 000(1:1), 100 000 (1:N)
• Максимальное количество кодов RFID-меток: 1 000 000
• Максимальное количество хранимых событий: 10 000 000
• Время верификации (1:1): менее 0,5 секунды
• Время идентификации в локальном режиме: 1:1000 пользователей менее 1 сек.
• Время идентификации: 1:10 000 шаблонов: менее 2 секунд
• Вероятность предоставления ошибочного доступа (FAR): 10-5 – 10 ‾ 8
