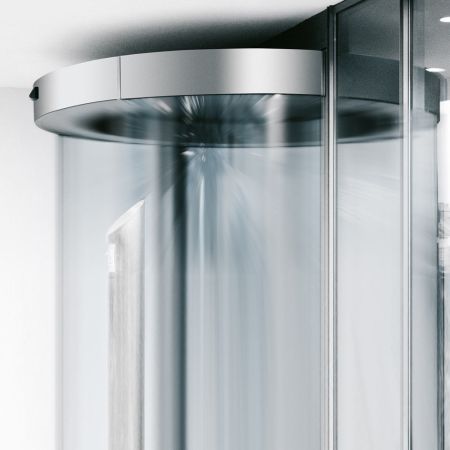

Изогнутые раздвижные двери dormakaba BST SL

Изогнутые раздвижные двери dormakaba BST SL

Специальная линейка изогнутых раздвижных дверей от dormakaba придаст вашей входной зоне привлекательность и создаст в ней индивидуальную атмосферу.

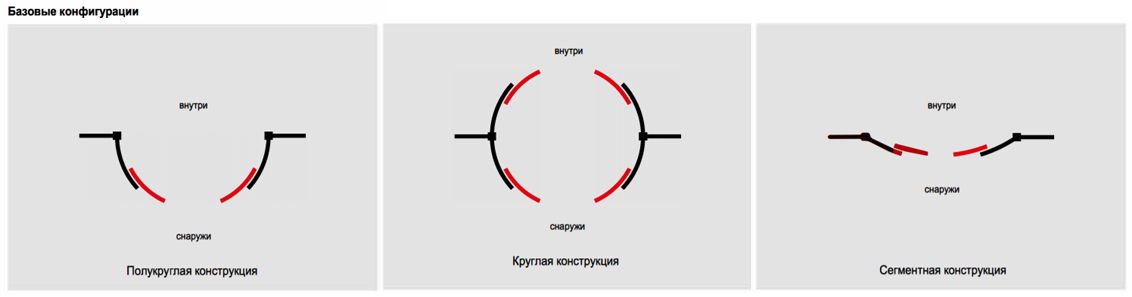

Конструкция дверей может представлять собой изогнутые наружу или вовнутрь полукруги или сегменты, полную окружность и даже овал и блоки из двух сегментов — возможно практически все.

• Изогнутые раздвижные двери для габаритной ширины прохода от 1000 до 2500 мм
• Высокая эксплуатационная гибкость
• Максимальное удобство пользователя
• Широкий ряд модульных компонентов и различных рабочих режимов
• Опциональная версия для применения в аварийных и запасных выходах (FBST)
• Аттестация немецкого образца и сертификация на соответствие DIN 18650

Различные опции дизайна
Система изогнутых раздвижных дверей с двумя панелями предоставляет различные опции дизайна. Поэтому изогнутые раздвижные двери dormakaba могут быть использованы в качестве исключительных деталей дизайна или для подчеркивания каких-либо моментов, а также чтобы добиться архитектурной гармонии с общим стилем фасада.
Вестибюль и тамбур
Данные дверные блоки выполняют роль вестибюля и тамбура, направляют потоки пешеходов туда, куда необходимо, и придают вашим входам ширину и глубину даже в тех случаях, когда доступные конструкционные размеры считаются слишком сжатыми.
Безопасность
Встроенный в них микропроцессорный блок управления и система мониторинга пространства прохода обеспечивают безопасность вашей входной зоны.

Уникальный привлекательный внешний вид автоматических изогнутых раздвижных дверей BST серии SPECIAL делает их идеальным решением для установки на входах в здания. Возможность использования любого сочетания полукруглых, круглых, овальных конструкций, а также ОДИНОЧНЫХ и двойных сегментов, изготавливаемых в соответствии с индивидуальными требованиями, позволяет реализовать самую смелую идею.

В зависимости от архитектурного замысла автоматические изогнутые раздвижные двери BST серии SPECIAL могут гармонировать или контрастировать с фасадом здания. с их помощью МОЖНО создать полностью остекленный фасад, дополняемый и выделяемый с помощью тонких профилей рамы.

Автоматические изогнутые раздвижные двери BST серии SPECIAL исключают вероятность возникновения сквозняков и выполняют функцию тамбура, направляя людей в нужном направлении. Кроме того, благодаря компактным размерам их можно устанавливать даже в небольшие дверные проемы. При желании данные системы можно объединять с другими автоматическими дверями.

Надежность и безопасность
Как и другие компоненты и системы компании dormakaba, изогнутые раздвижные двери BST серии SPECIAL обладают превосходной надежностью и удобством использования. Плавность и надежность работы системы достигается благодаря использованию контроллера с функцией самообучения. Использование встроенного датчика присутствия гарантирует максимальный уровень безопасности системы. Данные двери проектируются и производятся по индивидуальному заказу. После получения можно сразу же приступить к их монтажу. При необходимости монтаж и ввод в эксплуатацию могут быть выполнены сотрудниками компании dormakaba.

Использование для аварийных выходов и путей эвакуации
При необходимости изогнутые раздвижные двери FBST серии SPECIAL также могут быть оборудованы резервным приводом, специальным детектором движения и дополнительным блоком управления для обеспечения безопасности. Двери FBST были сертифицированы Немецкой ассоциацией технического надзора (TOV) как «автоматические раздвижные двери без механизма раскладывания для использования на путях эвакуации». При необходимости двери могут быть оснащены защитными компонентами (датчиками), соответствующими требованиям стандарта DIN 18650.

Двери FBST компании dormakaba сертифицированы для применения на аварийных выходах и путях эвакуации в соответствии с требованиями стандарта DIN 18650.

Конфигурации дверей BST серии SPECIAL

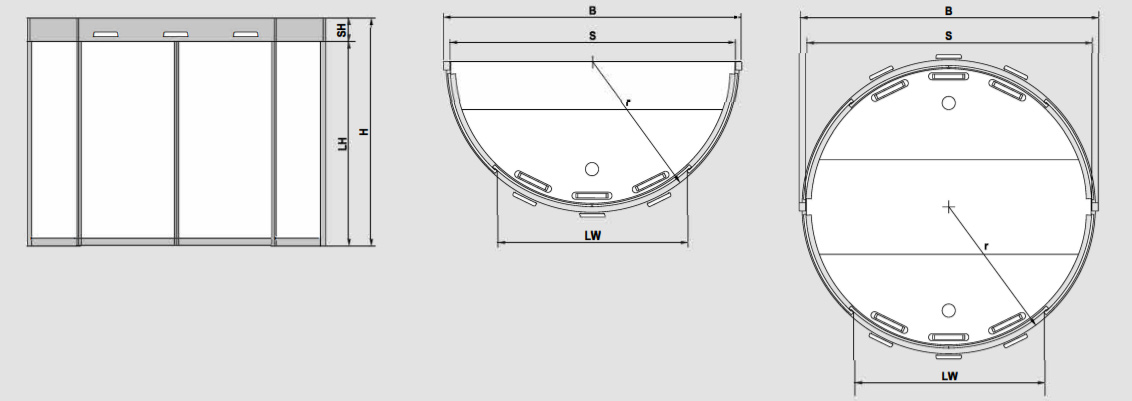

Полукруглые и круглые конструкции

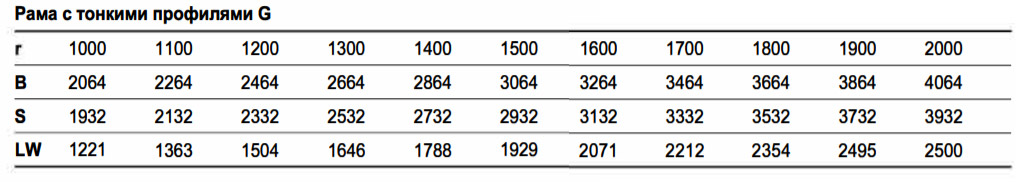

Стандартные размеры (мм)

Чистая ширина прохода LW
Фактический радиус r
Внутренняя ширина S
Ширина системы B
Чистая высота прохода LH
Высота канапе SH
Высота системы H

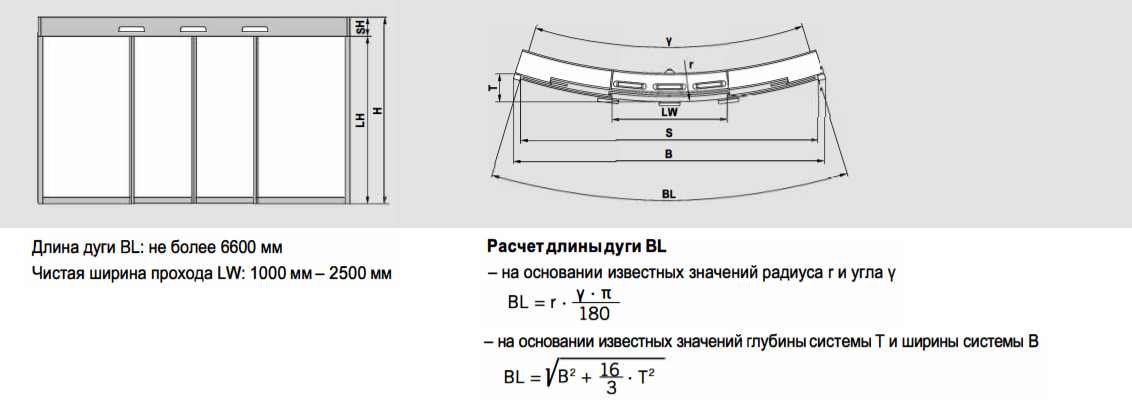

Сегментная конструкция

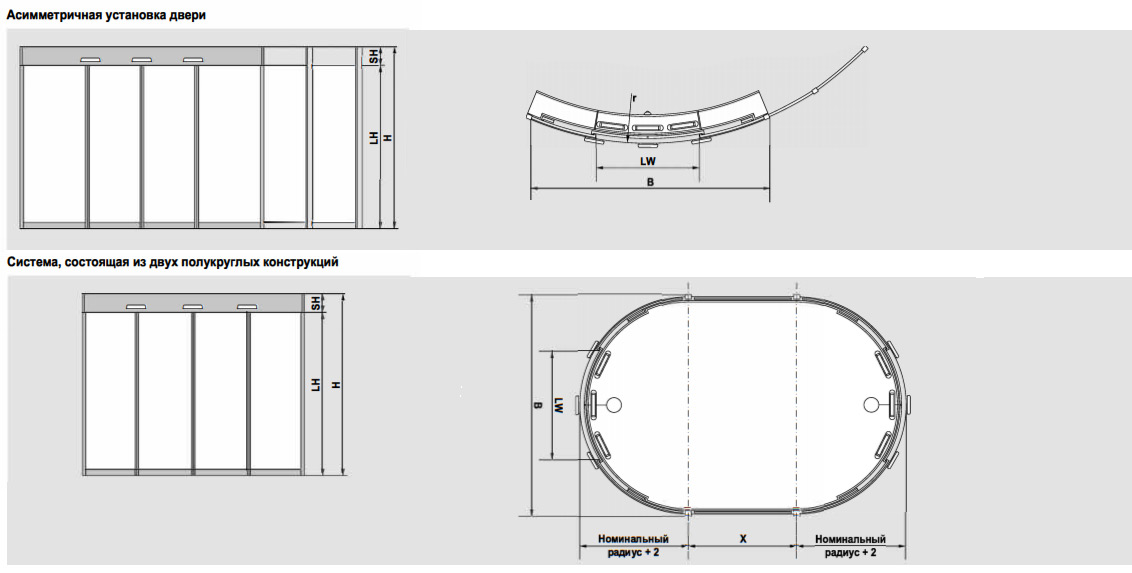

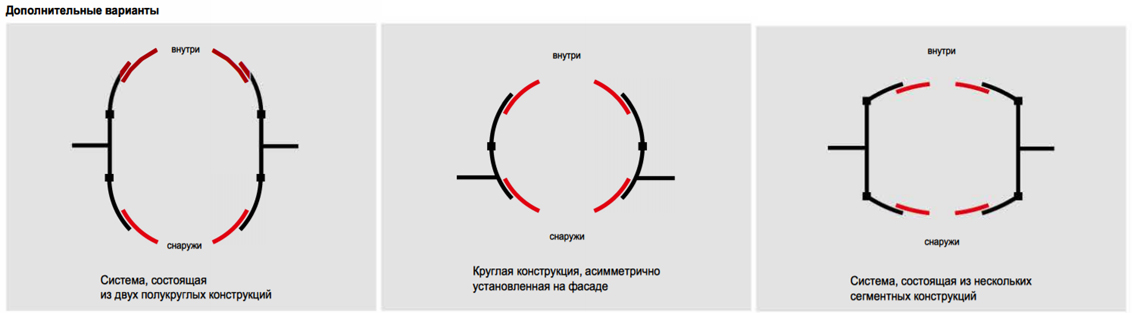

Специальные варианты исполнения

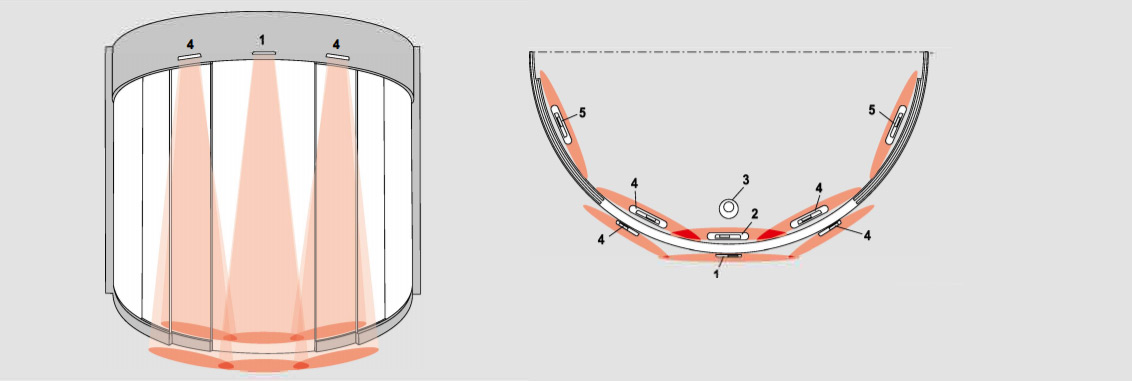

Защитное оборудование


1. Наружный детектор движения/ комбинированный датчик, наружный (в соответствии с требованиями стандарта DIN 18650 данный датчик обязателен)
2. Встроенный инфракрасный предохранительный датчик для контроля области прохода
3. Внутренний детектор движения
4. Инфракрасный предохранительный датчик (опция, в соответствии с требованиями стандарта DIN 18650 данный датчик обязателен)
5. Инфракрасный предохранительный датчик для контроля дополнительных закрывающих створок (опция)

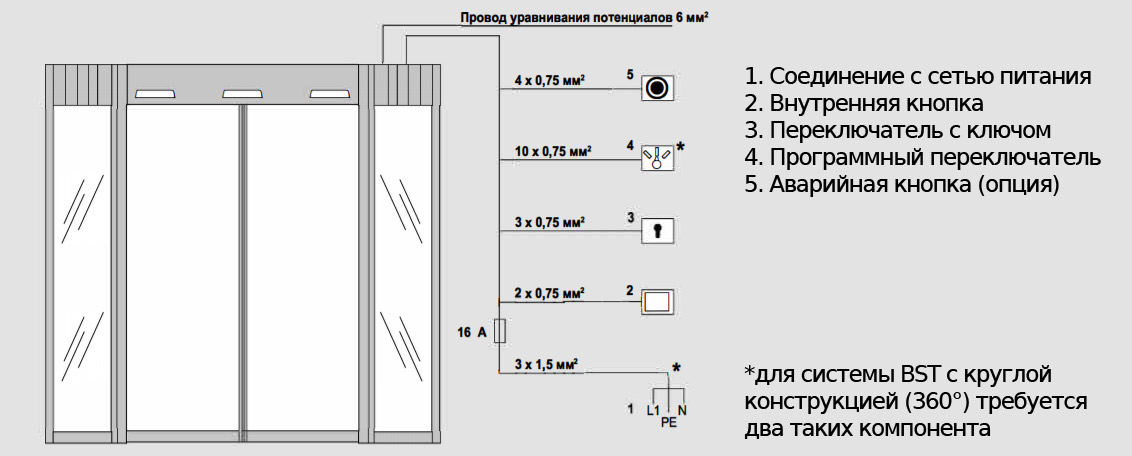

Монтажная схема


1. Соединение с сетью питания
2. Внутренняя кнопка
3. Переключатель с ключом
4. Программный переключатель
5. Аварийная кнопка (опция)

Наружная аварийная кнопка (BST: аварийное выключение; FBST: аварийное открытие) должна быть установлена рядом с дверью. Максимальная длина кабеля для данной кнопки составляет 20 м. Этот кабель можно проложить вместе с кабелем для программного переключателя.
Максимальная длина кабеля, соединенного с наружным программным переключателем, составляет 30 м.
При прокладке данного кабеля с другими кабелями его нужно экранировать.

Программные переключатели
Программный переключатель, который можно выбрать из широкого ассортимента дополнительного оборудования компании dormakaba, гарантирует удовлетворение индивидуальных требований и обеспечивает простоту использования систем автоматических дверей.
Программные переключатели доступны в разных исполнениях и для всех вариантов применения.
Возможность использования различных опций (от механических до полностью электронных моделей), в качестве альтернативы также доступна блокировка с помощью профильного полуцилиндра евростандарта или полностью электронная блокировка с помощью кода.
- Возможность работы в 5 разных режимах:
Off (Выключено), Automatic (Автоматический режим), Exit Only (Только выход), Partial Open (Частичное открытие), Permanent Open (Постоянное открытие)
- Электронные программные переключатели в дизайне System 55 позволяют удовлетворить самые строгие требования к внешнему виду

Для приводов раздвижных дверей
• PG-S2 - 5-позиционный переключатель с ключом, алюминий, белый, для скрытого монтажа, 80 x 80 x 40 мм, Gira S-Color (19135602150)
• EPS-S - Полностью электронный программный переключатель для системы System 55, 5 позиционный переключатель, блокируемый с помощью кода или дополнительного переключателя с ключом TL-ST S55, мембранная клавиатура цвета алюминия, белый, модель для скрытого монтажа, 80 x 80 мм, System 55 (16556901150)
Для приводов раздвижных дверей на аварийных выходах и путях эвакуации
• PG-FSТ1 - 5-позиционный переключатель с ключом, алюминий, белый, для скрытого монтажа, 80 х80 х 40 мм, Giгa S-Color, 19135603150
• PG-FST2 - 5-позиционный переключатель, блокируемый с помощью профильного полуцилиндра, алюминий, белый, для скрытого монтажа, 105 х 80 х 65 мм Корпус для поверхностного монтажа: 19142201170, Deutsche Solenoid, 19142001170
• EPS-FST - Полностью электронный программный переключатель для системы System 55, 5 позиционный переключатель, блокируемый с помощью кода или дополнительного переключателя с ключом TL-ST S55, мембранная клавиатура цвета алюминия, белый, модель для скрытого монтажа, 80 х80 мм, System 55, 16556801150

Кнопки
• Нажимная кнопка - Однополюсный перекидной контакт, монолитный корпус, белый, модель для скрытого монтаж, System 55, 19144701170
Переключатели с ключом
НО-контакт с профильным полуцилиндром, может быть заменен на любой профильный полуцилиндр системы главных ключей, ключ вынимается только в нейтрапьном положении, цвет алюминия, металл, 75 х 75 х 60 мм
• КТ 3-1 UP - модель для скрытого монтажа, 05054531332
• КТ 3-1 АР - модель для поверхностного монтажа, 05054631332

Аварийные кнопки
• NAT - Аварийная кнопка с функцией «Аварийное выключение» (дверь останавливается при активации кнопки) для приводов автоматических дверей, изготовленных в соответствии с ZH 1/494 или BGR 232, DIN 18650 и EN 16005, красная кнопка с желтой центральной вставкой, макс. ток нагрузки: 10 А при 230 В перем. тока
• NAT 1 - НО-контакт: 1, НЗ-контакт: 1, белый корпус, модель для скрытого монтажа, 80 x 80 мм, System 55 (90400025)
• NAT 2 - Аварийная кнопка с функцией «Аварийное открытие», зеленая кнопка, НО-контакт: 1, НЗ-контакт: 1, макс. ток нагрузки: 10 А при 230 В перем. тока, белый корпус, модель для скрытого монтажа, 80 x 80 мм, System 55 (90400035)

Используемая в приводе ES 200 технология задает новые тенденции развития
Благодаря недавно разработанному приводу ES 200 автоматические раздвижные двери и телескопические раздвижные двери dormakaba позволяют найти оптимальное решение и обеспечить индивидуальный дизайн входа.
Не важно, предпочитаете ли вы элегантную полностью стеклянную конструкцию с компактным приводом и точечными фиксаторами Manet или полнофункциональную систему с жесткой рамной конструкцией, привод dormakaba ST-ES 200 является подходящим решением для большинства входных дверей. Системы приводов dormakaba ST-ES 200, FST-ES 200, TST-ES 200 и FTSTES 200 не только отвечают всем требованиям, но и задают новые стандарты в том, что касается рабочего диапазона, траекторий перемещения, дизайна, надежности и теплоизоляционных свойств.

Система ES 200, используемая в ES 200 Easy, ES 200 и ES 200-2D предлагает широкий диапазон приводов для любых условий работы. Привод ES 200 Easy может работать со всеми модификациями раздвижных дверей, вес створок которых составляет 2 х 85 кг. Двери, оснащенные системой привода ES 200, могут работать со створками весом до 2 х 160 кг, а модификация привода ES 200-2D для аварийных выходов прошла сертификацию в Германии для работы со створками весом до 2 х 130 кг. При использовании системы привода ES 200 всех модификаций можно легко обеспечить ширину прохода до 3000 мм.
