Блок системный ВЭРС АСД(У) Исп.2 для системы дымоудаления

Блок системный ВЭРС АСД(У) Исп.2 для системы дымоудаления

Для работы с индивидуальными этажными модулями ИЭМ-1 и ИЭМ-1-02.

Состав системного блока ВЭРС АСД(У) Исп.2:

• Модуль обработки и управления (МОУ-1)
МОУ представляет собой основной узел информационной сети, выполняет функции обработки входящей информации, управления всей системой «ВЭРС-АСД» в ручном или автоматическом режимах. В автоматическом режиме МОУ осуществляет управление оповещателями и технологическим оборудованием дымоудаления по заданному алгоритму.
Модуль МОУ опрашивает модули системы и собирает данные о состоянии извещателей в ШС и датчиков ШСК клапанов дымоудаления, обеспечивает прием команд ручного управления.
На основании полученной информации и информации о состоянии собственных ШС и датчиков ШСК давления в пожарном трубопроводе, МОУ принимает решения о выдаче сигналов управления технологическим оборудованием дымоудаления и информировании пользователя о событиях в системе. Кроме этого МОУ ведет журнал событий во встроенной энергонезависимой памяти, и, по команде пользователя, сохраняет его на MMC-карту памяти (или формат микро SD).
• Модуль резервированного источника питания (МИП)
МИП представляет собой импульсный преобразователь сетевого напряжения питания ~220В в напряжение =24 В, резервированное аккумуляторной батареей. МИП обеспечивает электропитание модулей системы, контролирует состояние основной и резервной трехфазных сетей электропитания. При аварии основной сети МИП автоматически выдает сигнал управление коммутатором сетей для переключения питания «ВЭРС-АСД» на резервную сеть. При аварии и в основной и в резервной сетях, МИП выдает сигнал переключения коммутатора на основную сеть.

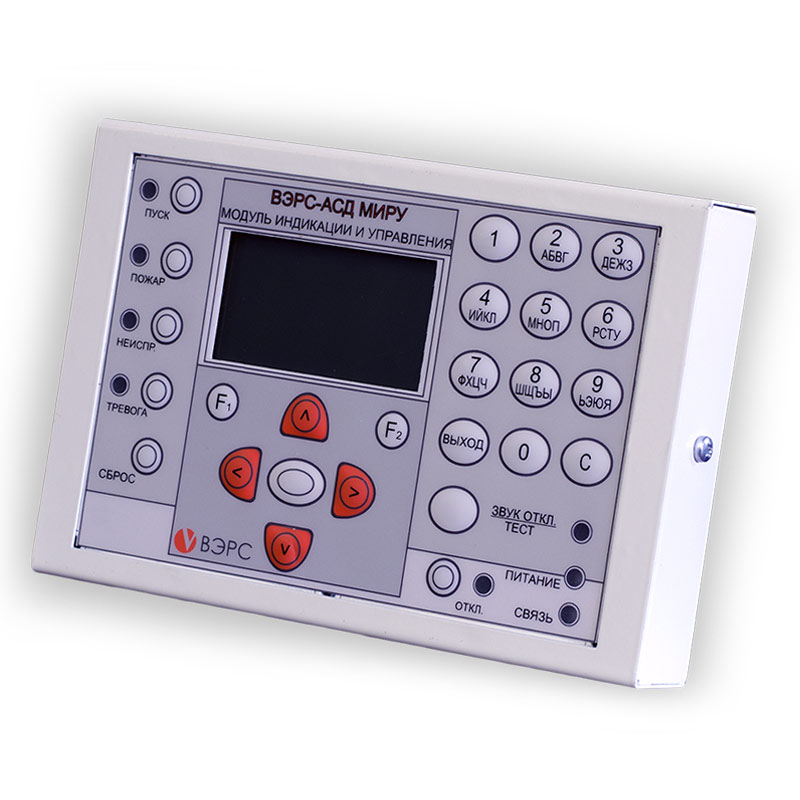

• Модуль индикации и ручного управления (МИРУ)
МИРУ представляет собой панель управления, устанавливаемую в помещении диспетчерского персонала. МИРУ предназначен для ручного управления системой и отображения на встроенном индикаторе состояния системы, а также, уведомляет пользователя о наличии тревожных сообщений при помощи встроенного звукового оповещателя. МИРУ получает данные для индикации от МОУ и передает ему команды управления от оператора.

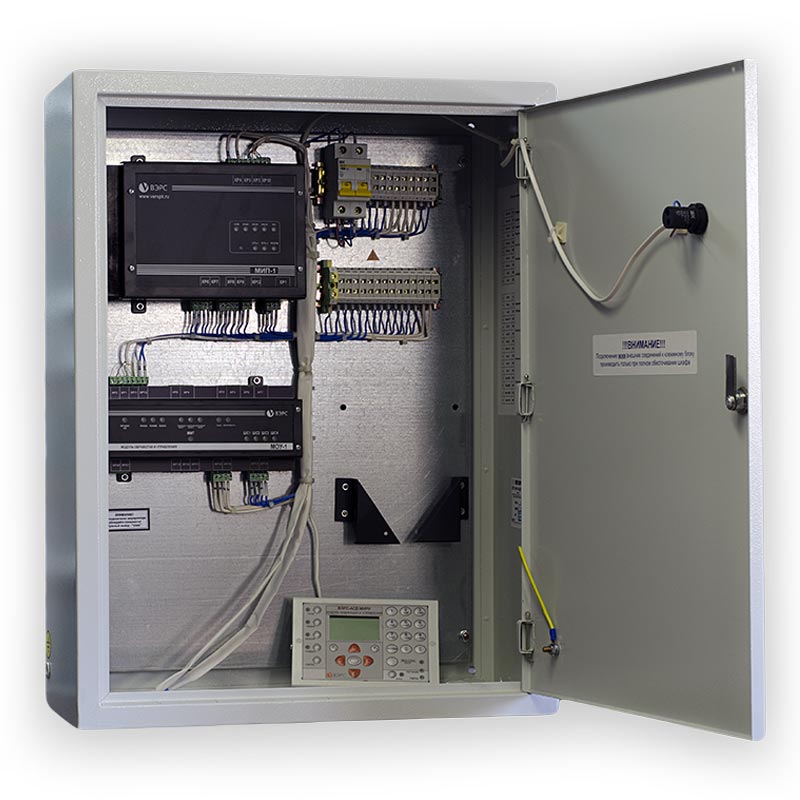

• Бокс с установленными модулями.

Система контроля и управления противодымной защиты автоматическая «ВЭРС-АСД(У) Исп.2» – это современное и надёжное решение для обеспечения пожарной безопасности в зданиях различной этажности. Разработанная на базе проверенных технологий и модульной архитектуры, данная система предназначена для оперативного обнаружения очагов возгорания, контроля состояния охранных цепей и автоматического запуска мероприятий по дымоудалению. Продукт успешно интегрируется с другими системами жизнеобеспечения, такими как вентиляция, пожарное и дренажное оборудование, а также системы светового и звукового оповещения. Благодаря продуманной конструкции и использованию качественных комплектующих, «ВЭРС-АСД(У) Исп.2» обеспечивает не только высокую степень безопасности, но и стабильную работу даже в условиях повышенных нагрузок.

Помимо основного функционала по обнаружению и сигнализации о пожарных ситуациях, система обладает рядом дополнительных возможностей. В её состав входят модули обработки и управления (МОУ), модуль индикации и ручного управления (МИРУ), модули технического этажа (МТЭ), индивидуальные этажные модули (ИЭМ), а также модуль источника питания (МИП) и модуль мнемотабло (ММТ). Каждая из этих частей выполняет свою важную роль, позволяя системе оперативно реагировать на изменение ситуации, вести журнал событий и осуществлять управление технологическим оборудованием согласно заданным алгоритмам.

Дополнительным элементом является блок питания для «ВЭРС-АСД(У) Исп.2», паспорт которого подтверждает его компактные габариты (500×220×610 мм), малый вес (не более 12 кг) и высокую эффективность – напряжение 24+3/-4 В и максимальный потребляемый ток не более 100 мА, что особенно важно при эксплуатации в зданиях с высокой этажностью (25 и более этажей).

Особенности:

•  В системе дымоудаления реализован комплексный алгоритм обеспечения пожарной сигнализации, управления пожарным оповещением и удалением дыма из помещений;
• Модульная конструкция системы дымоудаления;
• Индивидуальная конфигурация в соответствии с архитектурными особенностями конкретного объекта и предъявляемыми к нему требованиями;
• Автоматический режим работы системы дымоудаления;
• Простота и удобство монтажа, инсталляции и эксплуатации;
• Минимизация проводных соединений, использование в системе двух магистралей RS-485 и линии питания модулей (24 В);
• Регистрация событий в энергонезависимой памяти;
• Ввод конфигурации объекта, мониторинг состояния системы дымоудаления, просмотра журнала событий, ручное управление системой и т.д. при помощи МИРУ(У) Исп.2;
• Наглядное отображение состояния системы дымоудаления в целом и конкретно по каждому этажу при использовании светодиодных табло ММТ(У) Исп.2, устанавливаемых в диспетчерских пунктах;
• Управление клапанами дымоудаления различных типов;
• Контроль состояния клапанов дымоудаления и запорных клапанов вентиляторов;
• Управление лифтом;
• Управление пожарным насосом;
• Управление дренажным насосом;
• Питание всех модулей системы дымоудаления от встроенного источника питания 24 В (МИП(У) Исп.2), резервированного тремя аккумуляторными батареями 18А*ч/12В;
• Контроль наличия сети питания 220 В, при пропадании основного питания автоматическое переключение на резервный фидер и обратно;
• Возможность обслуживания одним ИЭМ(У) Исп.2 двух этажей здания;
• Крепление модулей ИЭМ(У) Исп.2 и МТЭ(У) Исп.2 на DIN-рейку;
• Возможность осуществлять передачу извещений о пожаре на централизованный диспетчерский пульт посредством подключения к МОУ(У) автодозвонной системы “ВЭРС-ПК2/4/8 ТРИО”;

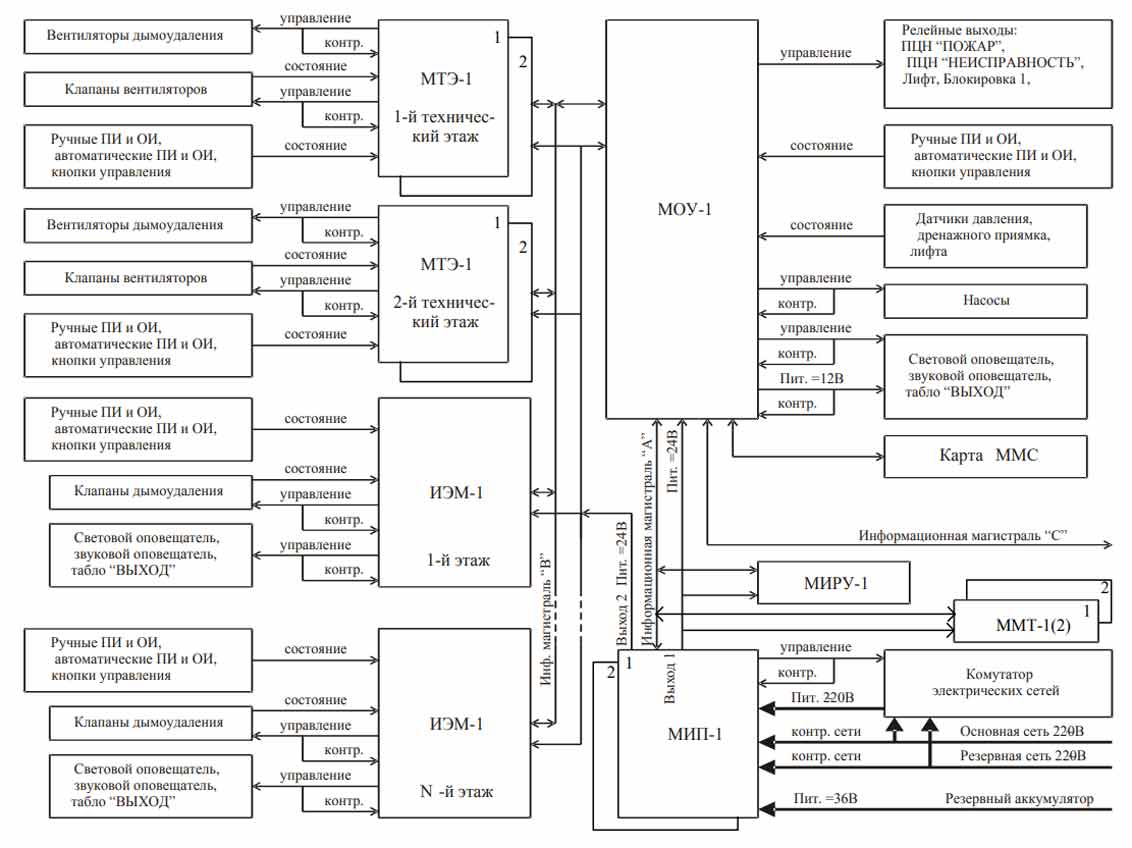

• Элементы системы дымоудаления связываются между собой двумя информационными магистралями, соответствующими промышленному интерфейсу RS-485, кабелями питания модулей 24В, кабелями питания этажных клапанов дымоудаления, приточных и вытяжных вентиляторов, насосов и прочих исполнительных устройств системы;
• На этажах здания устанавливаются ИЭМ(У) Исп.2, к которому подключаются шлейфы пожарной сигнализации, кнопки ручной пожарной сигнализации и управления пожарным насосом, клапаны дымоудаления, световые и звуковые оповещатели;
• Информация о состоянии пожарных извещателей в шлейфах от ИЭМ(У) Исп.2 (МТЭ(У) Исп.2) поступает в МОУ(У) Исп.2. На основании полученных данных МОУ(У) Исп.2 принимает решения об активизации сигналов «ПОЖАР», «НЕИСПРАВНОСТЬ», «ОТКРЫТЬ КЛАПАН» и обработке этих ситуаций в соответствии с заданными алгоритмами функционирования;
• Управление вытяжными и приточными вентиляторами технического этажа осуществляется через модули технического этажа МТЭ(У) Исп.2;

Преимущества:

• Высокая надёжность и оперативность срабатывания благодаря передовым алгоритмам управления.
• Возможность детальной настройки параметров системы для различных типов объектов.
• Простота интеграции с существующими системами пожарной безопасности и вентиляционными установками.
• Длительный гарантийный срок и подтверждённое качество исполнения, что обеспечивает стабильную эксплуатацию в течение многих лет.
• Компактные размеры и оптимальные габариты системного блока позволяют экономить пространство при установке.
• Наличие дополнительных модулей управления и индикации обеспечивает удобство эксплуатации и контроля состояния системы в режиме реального времени.

Недостатки:

• Сложность первичной установки и настройки может требовать привлечения специализированного персонала.
• Необходимость регулярного технического обслуживания для поддержания оптимальной работоспособности системы.
• Ограниченная мобильность отдельных модулей при необходимости перестановки оборудования в здании.

Система «ВЭРС-АСД(У) Исп.2» – это идеальное решение для обеспечения безопасности в сложных условиях эксплуатации современных зданий. Высокая функциональность, возможность адаптации под индивидуальные нужды объекта и подтверждённое качество изготовления делают этот продукт надёжным выбором для тех, кто ценит безопасность и стабильность работы инженерных систем.

Технические характеристики системы «ВЭРС-АСД»:

• Система «ВЭРС-АСД» рассчитана на круглосуточную непрерывную работу.
• Система «ВЭРС-АСД» предназначена для эксплуатации в закрытых помещениях, условия окружающей среды должны отвечать следующим требованиям:
- диапазон рабочих температур: от 0 до +50°C
- относительная влажность воздуха (при температуре 25°C): не более 98%
- атмосферное давление, кПа (мм рт. ст.): 84÷106,7(630÷880)
- отсутствие в воздухе паров агрессивных сред (кислот, щелочей и пр.)
- вибрационные нагрузки (в диапазоне от 1 до 35 Гц) с максимальным ускорением, м/с² не более: 0,5
• Электрические параметры:
- напряжение питания сети переменного тока (50±1 Гц), В: 220+22-33
- напряжение питания модулей (за исключением МИП), В: 24+3-4
• Мощность, потребляемая системой «ВЭРС-АСД», от электрической сети (без учета потребления внешнего технологического оборудования: клапанов, вентиляторов, насосов и пр.), не превышает:
- в дежурном режиме, Вт: 200
- в дежурном режиме при заряде резервного аккумулятора, Вт: 250;
- в режиме дымоудаления, Вт: 400
• Суммарная емкость резервной аккумуляторной батареи, А*ч: 54 (3*18)
• Характеристики дежурного режима ШС:
• Максимальное сопротивление монтажных проводов ШС, Ом: не более 200
• Сопротивление утечки между проводами:
- для охранного ШС, кОм не менее 20
- для пожарного ШС, кОм не менее 50
• Сопротивление выносного резистора для ШС, кОм: 7,5±5%
• Ток потребляемый извещателями от ШС, мА: не более 1,5
• Напряжение на ШС в дежурном режиме, В: не менее 18

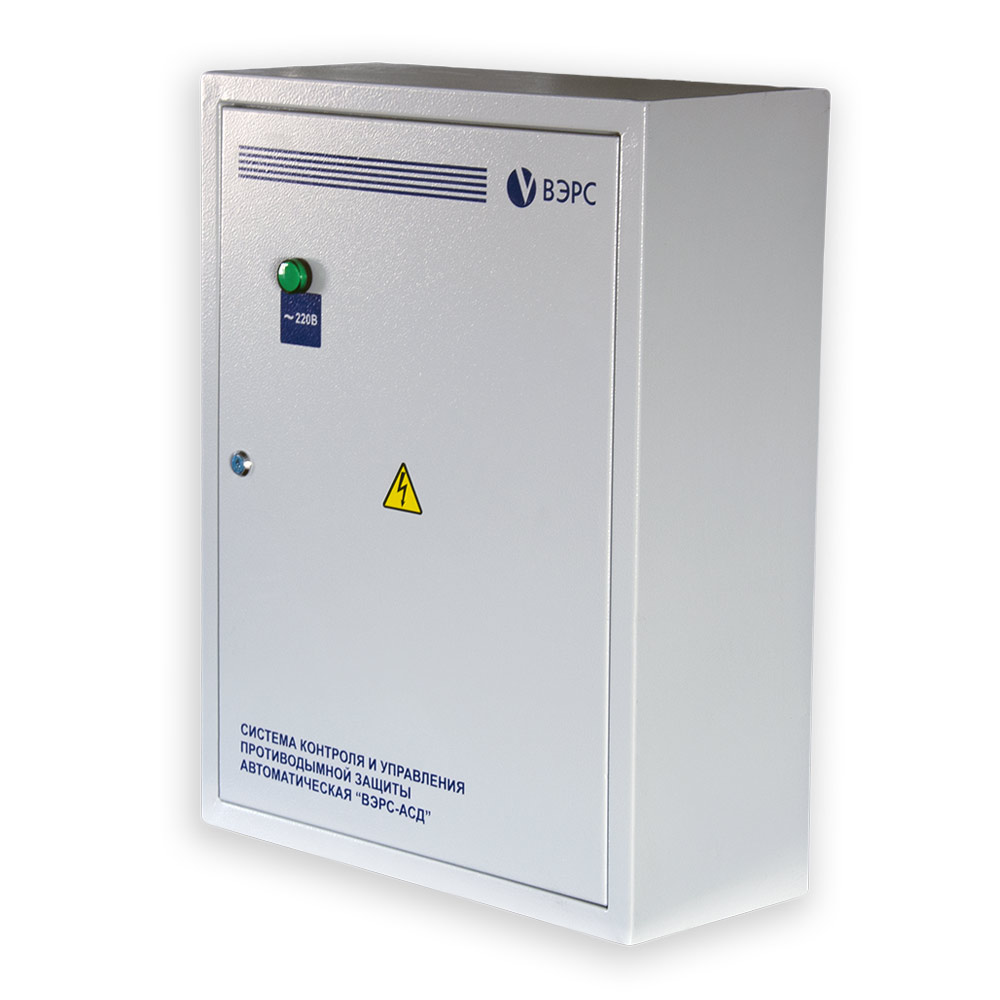

• Массогабаритные характеристики системного блока:
- габаритные размеры, мм: 500×610×200
- масса, кг: не более 14,7

Технические характеристики МОУ-1(МОУ-1-01):

• Количество модулей в системе, шт: 1
• Напряжение питания, В: 24+3-4
• Максимальный потребляемый ток (без учета внешних оповещателей), мА, не более: 120
• Количество ШС: 4
• Количество выходов симисторных ключей управления насосами: 2
• Электрические характеристики выходов симистрных ключей:
- действующее значение рабочего напряжения, В: ~220
- максимальный коммутируемый ток, А: 1
• Количество реле ПЦН: 3 («ПОЖАР», «НЕИСПРАВНОСТЬ» и «ЛИФТ»)
• Электрические характеристики выходов реле ПЦН:
- максимальный коммутируемый ток (при ~120В), А: 1
- максимальный коммутируемый ток (при =24В), А: 2
• Электрические характеристики выходов реле «БЛОКИРОВКА»:
- максимальный коммутируемый ток (при ~240В), А: 5
- максимальный коммутируемый ток (при =24В), А: 10
• Электрические характеристики выходов реле «ПУСК»:
- максимальный коммутируемый ток (при ~240В), А: 5
- максимальный коммутируемый ток (при =24В), А: 10
• Количество выходов управления выносными оповещателями, шт: 3
• Электрические параметры выходов управления выносными оповещателями:
- максимальное значение коммутируемого тока, А: 1
- максимальный ток срабатывания защиты выходов 12В питания внешних оповещателей, А: 1,5
- напряжение выходов 12В питания внешних оповещателей, В: 12+1-2
• Габаритные размеры, мм: 220×90×60
• Масса, кг не более: 0,6

Технические характеристики МИРУ:

• Количество модулей в системе, шт: 1
• Напряжение питания, В: 24+3-4
• Максимальный потребляемый ток, мА, не более: 100
• Габаритные размеры, мм: 105×160×28
• Масса, кг, не более: 0,60

Технические характеристики МИП:

• Количество модулей в системе, шт, не более: 2
• Напряжение питания сети переменного тока (50±1 Гц), В: 220+22-33
• Значение выходного напряжения, В: 24±1,5
• Максимальный выходной ток нагрузки:
- по выходу 1, А: 2±0,2
- по выходу 2, А: 5±0,2
• Ток срабатывания защиты от перегрузки:
- по выходу 1, не более, А: 3
- по выходу 2, не более, А: 7
• Количество входов контроля трехфазных сетей, шт.: 2×4;
• Напряжение резервной батарей, В: 3×12
• Суммарная ёмкость резервных батарей, А*ч: 3×18
• Габаритные размеры, мм: 225×156×127
• Масса, кг, не более: 2
