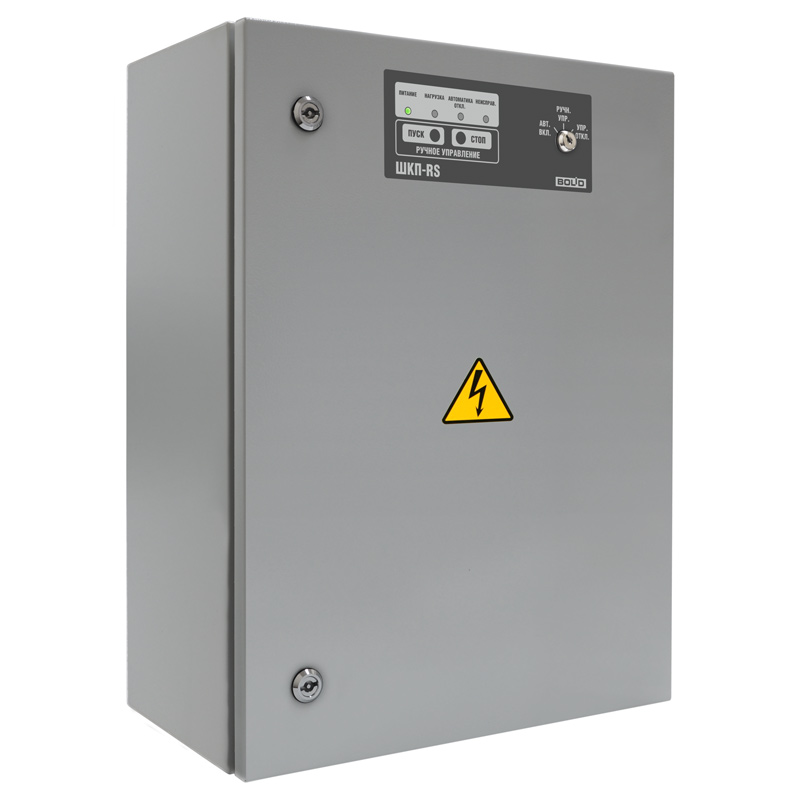

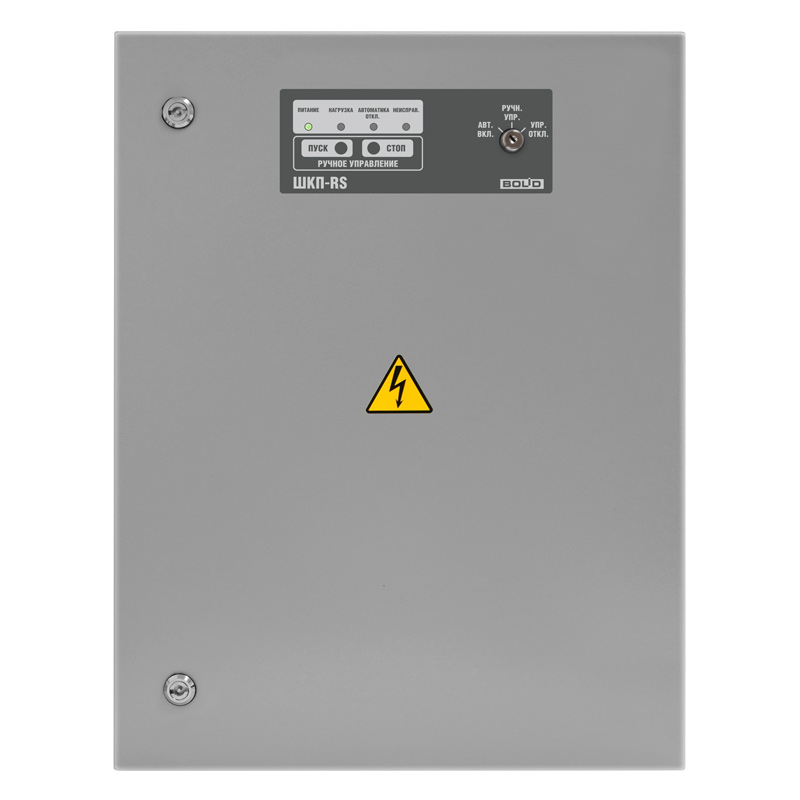

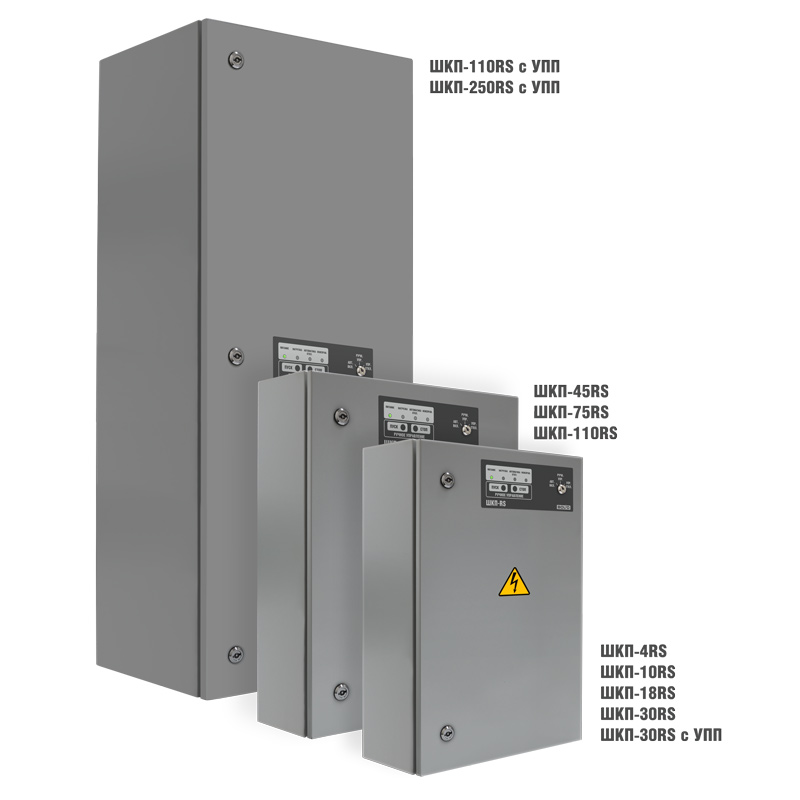

Шкаф контрольно-пусковой ШКП-45RS

Шкаф контрольно-пусковой ШКП-45RS

Блок контрольно-пусковой ШКП-45RS является составной частью адресного блочно-модульного прибора пожарного управления по ГОСТ Р 53325-2012 п.7.2.6 и предназначен для автоматизированного управления исполнительными устройствами систем противопожарной автоматизации: вентиляторами противодымной вентиляции, световыми и звуковыми пожарными оповещателями и др.

ШКП-45RS обеспечивает запуск и остановку электродвигателей мощностью от 30 до 45 кВт при 380 В с контролем состояния питающего напряжения и исправности нагрузок через интерфейс RS-485. Номинальный коммутируемый ток 100 А.

Блоки с маркировкой «(М)» отличаются от базовых аналогов тем, что используют автоматический выключатель без встроенной тепловой защиты и не оснащены клеммами для подключения технологических входов сигнализации (отсутствуют шлейфы для контроля внешних датчиков).

Для плавного пуска и защиты нагрузки ШКП-45RS комплектуется автоматическим выключателем с характеристикой D и контролем входного напряжения в диапазоне 180…270 В по каждой фазе. Время технической готовности блока к работе не превышает 5 с, а средний срок службы составляет 10 лет . Конструкция в металлическом корпусе степени защиты IP54 позволяет устанавливать устройство в не отапливаемых помещениях при температуре от ­- 30 °C до +50 °C. Устройство рассчитано на круглосуточную эксплуатацию с наработкой на отказ не менее 80 000 ч .

В состав блочно-модульного ППУ, помимо блоков контрольно-пусковых, должен входить прибор приемно-контрольный и управления пожарный «Сириус» или пульт контроля и управления охраннопожарный «С2000М», шкаф ввода резерва «ШВР-30», или «ШВР-110», или «ШВР-250». Связь между блоками проводная.

Особенности

• Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется по интерфейсу RS-485
• Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
• Контроль исправности цепей управления двигателем и нагрузки
• Встроенные световые индикаторы «Питание», «Нагрузка», «Автоматика откл.», «Неисправность»
• Интерфейс RS-485 для обмена данными с контроллерами «Сириус» и «С2000М»
• Защита от несанкционированного доступа с помощью механического замка

Преимущества

• Высокая надёжность и отказоустойчивость при круглосуточной работе
• Возможность интеграции в адресно-модульную систему «Орион»
• Простая настройка и конфигурирование через Web-клиент и Pprog
• Блоки являются восстанавливаемым, периодически обслуживаемым изделием

Недостатки

• Отсутствие встроенного устройства плавного пуска (требуется отдельный УПП)
• Не рассчитан на работу в условиях воздействия агрессивных сред, пыли, а также во взрывопожароопасных помещениях
• Подходит только для симметричной трёхфазной нагрузки
• Требует квалифицированного монтажа и настройки специализированным персоналом
• По возможности расширения своих функциональных возможностей и/или количественных характеристик блоки являются нерасширяемым изделием

Характеристики:

• Количество входов питания: 1
• Напряжение источника питания, В переменного тока: 380
• Максимальный ток потребления от сети, мА, не более: 250
• Время технической готовности блоков к работе, с: 5
• Количество управляемых двигателей: 1
• Номинальный коммутируемый ток, А: 100
• Мощность управляемого двигателя (при 380В), кВт: от 30 до 45
• Наличие устройства плавного пуска (УПП): нет
• Номинальное активное эквивалентное сопротивление обмотки двигателя, не более кОм: 10
• Количество выходов интерфейса связи с сетевым контроллером RS-485: 2
• Количество входов подключения шлейфов сигнализации: 3
• Характеристики линии ШС:
- макс. сопротивление проводов (без учета оконеч. резистора), Ом: 100
- сопротивление изоляции проводов, не менее, кОм: 50
• Напряжение на клеммах не нагруженного входа, В: 26,5 … 27,5
• Сопротивление оконечного резистора шлейфа, кОм: 4,7±5 %
• Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75: I
• Степень защиты оболочки по ГОСТ 14254-2015: IP54
• Устойчивость к механическим воздействиям по ОСТ 25 1099-83: категория размещения 3
• Вибрационные нагрузки:
- диапазон частот, Гц: 1-35
- максимальное ускорение: 0,5 g
• Климатическое исполнение по ОСТ 25 1099-83: О3
• Диапазон рабочих температур, °С: от минус 30 до + 50
• Относительная влажность воздуха, при +40 °C, %, не более: 93
• Масса, кг, не более: 21
• Габаритные размеры, мм: 650×500×240
• Время непрерывной работы блоков: круглосуточно
• Средняя наработка блоков на отказ в дежурном режиме работы, ч, не менее: 80000
• Вероятность безотказной работы: 0,98758
• Средний срок службы блоков, лет: 10
•  По устойчивости к электромагнитным помехам блоки соответствует требованиям третьей степени жесткости, с критерием качества функционирования А, соответствующих стандартов, перечисленных в Приложении Б ГОСТ Р 53325-2012.
• Блоки обеспечивают контроль исправности входного напряжения и передачу автоматический извещений о наличии/неисправности, обрыве нагрузки 380В, с помощью интерфейса RS-485.
• Конструкция блоков обеспечивает защиту от несанкционированного доступа внутрь изделия с помощью встроенного механического замка, закрываемого на ключ. Внешние органы управления блоков так же защищены от несанкционированного доступа.
• Конструкция блоков обеспечивает его пожарную безопасность в аварийном режиме работы и при нарушении правил эксплуатации согласно ГОСТ 12.1.004-91.
• Электрическая прочность изоляции токоведущих частей блоков – не менее 2000 В (50 Гц) между цепями, связанными с сетью переменного тока 380 В и корпусом, а также между цепями, связанными с сетью переменного тока 380 В и любыми цепями, не связанными с ней.
• Электрическая прочность изоляции блоков, между изолированными линиями интерфейса и другими цепям, не менее 2000 В, 50 Гц.
• Электрическое сопротивление изоляции между цепями, указанными в п. 1.2.5, – не менее 20 МОм (в нормальных условиях согласно п. 5.14.6 ГОСТ 52931-2008).
• Блоки удовлетворяют нормам индустриальных помех, установленным для оборудования класса Б по ГОСТ Р 30805.22.
