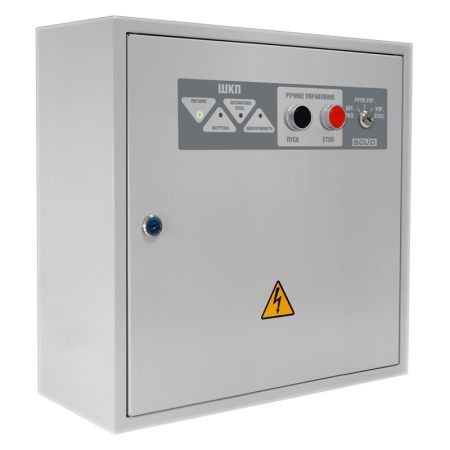

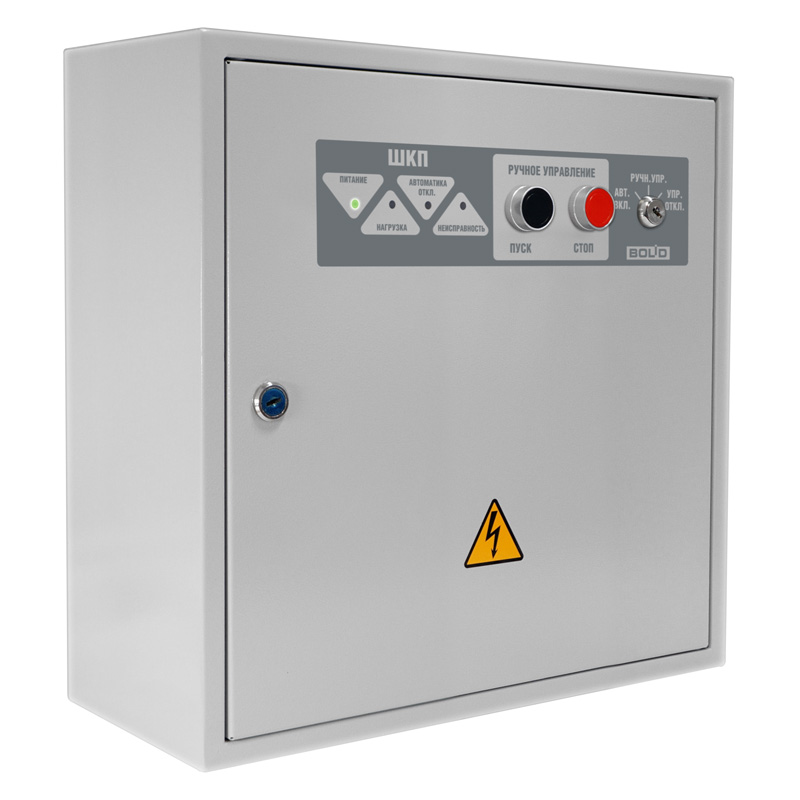

Шкаф контрольно-пусковой ШКП-30
ШКП-30 представляет собой блок контрольно-пусковой, входящий в состав адресного блочно-модульного прибора «Орион» и предназначенный для управления асинхронными электродвигателями (насосами, вентиляторами и приводами исполнительных механизмов) в системах пожаротушения и дымоудаления.
ШКП-30 рассчитан на номинальное напряжение 380 В и позволяет коммутировать нагрузку мощностью до 30 кВт при силе тока до 63 А.

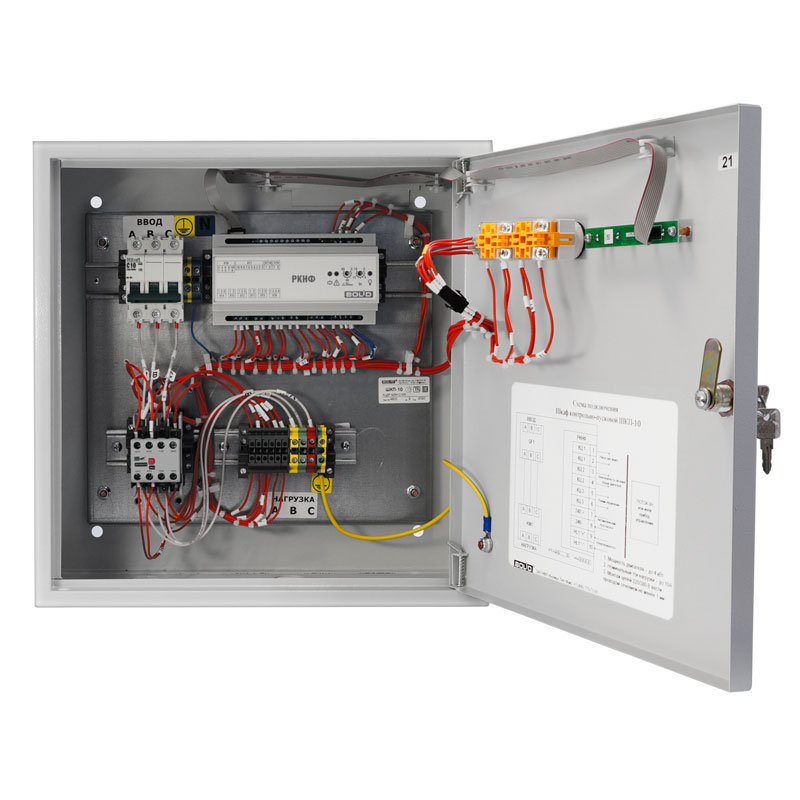

Блок обеспечивает два режима работы — ручной и автоматический — с возможностью управления командой 24 В извне в составе системы «Поток-3Н», «Сириус» или «С2000М». В конструкции применены микропроцессорные реле контроля напряжения и фаз РКНФ, выполняющие функции контроля действующего значения трёхфазного напряжения, порядка чередования фаз и целостности цепей управления, что гарантирует защиту оборудования от перекоса фаз, обрыва и короткого замыкания.

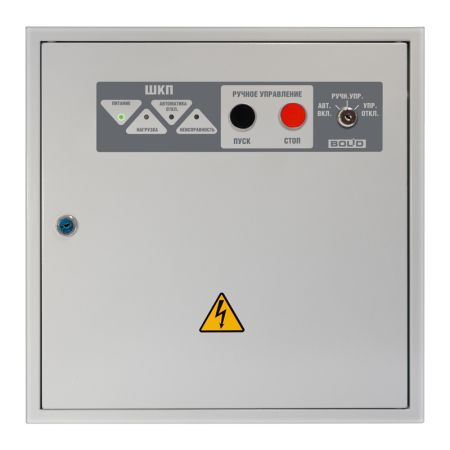

Для коммутации нагрузки используется встроенный трехполюсный автоматический выключатель с характеристикой D, что обеспечивает высокий уровень электробезопасности и быстродействия при аварийных ситуациях. Световая индикация состояния блока представлена четырьмя одноцветными индикаторами: «Питание», «Нагрузка», «Автоматика отключена» и «Неисправность». Время готовности к работе после подачи питания не превышает 5 с.
Корпус из окрашенной оцинкованной стали классом защиты IP41 надёжно защищает внутренние компоненты от пыли и попадания воды. Габариты блока составляют 400×400×200 мм, масса — 8 кг, что упрощает настенный монтаж и обслуживание. Диапазон рабочих температур от –30 °C до +50 °C и относительная влажность до 98 % при +25 °C обеспечивают стабильную работу в самых жёстких климатических условиях. Средний срок службы изделий достигает 10 лет при круглосуточной эксплуатации, а средняя наработка на отказ — не менее 80 000 ч.
В состав блочно-модульного ППУ, помимо блоков контрольно-пусковых, должен входить прибор приемно-контрольный и управления пожарный «Сириус» или пульт контроля и управления охранно-пожарный «С2000М», блок пожарный управления «Поток-3Н», блок ввода резерва «ШВР-30», или «ШВР-110», или «ШВР-250», блок индикации «Поток-БКИ». Связь между блоками проводная.
Особенности
- Возможность работы в режимах ручного и автоматического управления
- Контроль действующего значения трёхфазного напряжения и порядка чередования фаз
- Автоматический контроль целостности цепей управления нагрузкой
- Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
- Встроенный трёхполюсный автоматический выключатель с характеристикой D
- 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
- Надёжный металлический корпус с классом защиты IP41 (IP54 в модификации)
- Защита от несанкционированного доступа с помощью встроенного механического замка
Преимущества
- Блоки рассчитаны на круглосуточный режим работы с заданными выходными параметрами
- Блоки обеспечивают автоматический контроль исправности линий связи с исполнительными устройствами систем противопожарной защиты
- Надёжная защита электродвигателя и питающей сети благодаря микропроцессорному контролю
- Быстрая готовность к работе — не более 5 с после подачи питания
- Широкий диапазон рабочих температур от –30 °C до +50 °C
- Интеграция с адресной системой «Орион» и приборами управления «Поток-3Н», «Сириус», «С2000М»
- Высокая степень автоматизации и упрощённое техническое обслуживание
- Длительный срок службы до 10 лет при круглосуточной эксплуатации
Недостатки
- Отсутствие встроенного устройства плавного пуска (доступно только в модификации с УПП)
- Стандартная степень защиты корпуса — IP41
- Не предназначен для работы во взрывопожароопасных и агрессивных средах
- Монтаж и обслуживание требуют квалифицированного персонала с группой по электробезопасности не ниже II
Характеристики:
- Количество входов питания: 1
- Напряжение источника питания, В переменного тока: 380
- Максимальный ток потребления от сети, мА, не более: 250
- Время технической готовности блоков к работе, с: 5
- Количество управляемых двигателей: 1
- Номинальный коммутируемый ток, А: 63
- Мощность управляемого двигателя (при 380В), кВт: от 1 до 30
- Наличие устройства плавного пуска (УПП): нет
- Тип автоматического выключателя в штатном исполнении: 3P 25, х-ка D
- Количество контролируемых выходов: с контролем (380 В): 1
- Номинальное активное эквивалентное сопротивление обмотки двигателя, не более кОм: 10
- Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75: I
- Степень защиты оболочки по ГОСТ 14254-2015: IP41
- Устойчивость к механическим воздействиям по ОСТ 25 1099-83: категория размещения 3
- Вибрационные нагрузки: - диапазон частот, Гц: 1-35 - максимальное ускорение: 0,5 g
- Климатическое исполнение по ОСТ 25 1099-83: О3
- Диапазон рабочих температур, °С: от минус 30 до + 50
- Масса, кг, не более: 8
- Габаритные размеры, мм: 400×400×200
- Время непрерывной работы блоков: круглосуточно
- Средняя наработка блоков на отказ в дежурном режиме работы, ч, не менее: 80000
- Вероятность безотказной работы: 0,98758
- Средний срок службы блоков, лет: 10
- По устойчивости к электромагнитным помехам блоки соответствует требованиям третьей степени жесткости соответствующих стандартов, перечисленных в Приложении Б ГОСТ Р 53325-2012.
- Блоки обеспечивают автоматический контроль и передачу извещений о состоянии 3-х фазного ввода питания (действующее значение 3-х фазного напряжения и порядок чередования фаз).
- Блоки обеспечивают автоматический контроль исправности линий связи (на обрыв) с исполнительным устройством
- Конструкция блоков обеспечивает защиту от несанкционированного доступа внутрь изделия с помощью встроенного механического замка, закрываемого на ключ. Внешние органы управления блоков так же защищены от несанкционированного доступа.
- Конструкция блоков обеспечивает его пожарную безопасность в аварийном режиме работы и при нарушении правил эксплуатации согласно ГОСТ 12.1.004-91.
- Электрическая прочность изоляции токоведущих частей блоков – не менее 2000 В (50 Гц) между цепями, связанными с сетью переменного тока 380 В и корпусом, а также между цепями, связанными с сетью переменного тока 380 В и любыми цепями, не связанными с ней.
- Электрическая прочность изоляции блоков, между изолированными линиями интерфейса и другими цепям, не менее 2000 В, 50 Гц.
- Электрическое сопротивление изоляции между цепями, указанными в п. 1.2.30, – не менее 20 МОм (в нормальных условиях согласно п. 5.14.6 ГОСТ 52931-2008).
- Блоки удовлетворяют нормам индустриальных помех, установленным для оборудования класса Б по ГОСТ Р 30805.22.

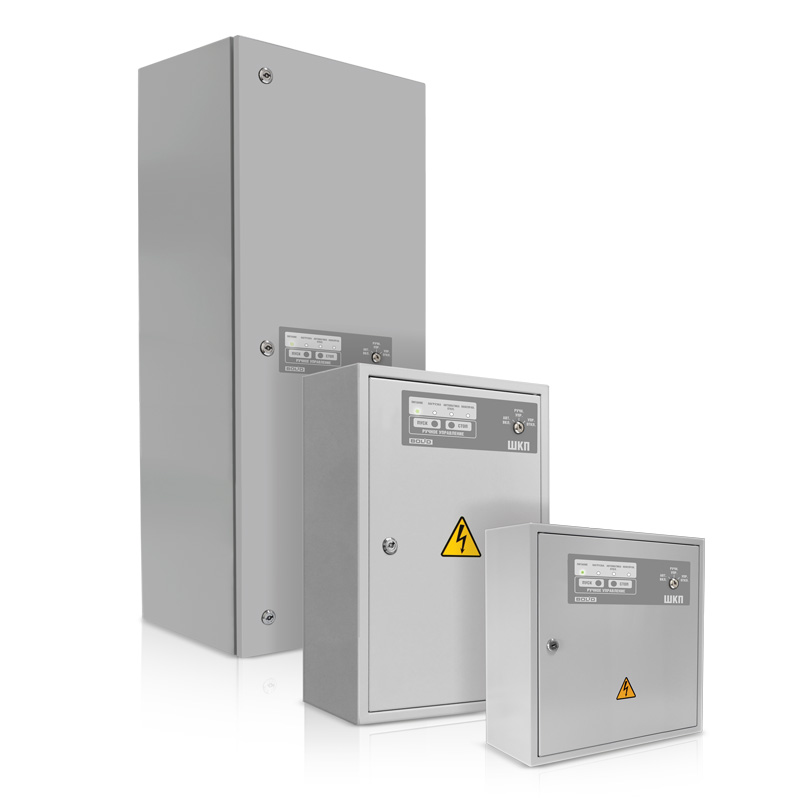

| Модель | ШКП-4 | ШКП-10 | ШКП-18 | ШКП-30 | ШКП-30 с УПП | ШКП-45 | ШКП-75 | ШКП-110 | ШКП-110 с УПП | ШКП-250 |
| Номинальный коммутируемый ток, А | 10 | 25 | 40 | 63 | 63 | 100 | 150 | 225 | 230 | 500 |
| Мощность управляемого двигателя, кВт | 1-4 | 1-10 | 1-18 | 1-30 | 4-30 | 30-45 | 45-75 | 75-110 | 30-110 | 110-250 |
| Наличие устройства плавного пуска (УПП) | нет | нет | нет | нет | да | нет | нет | нет | да | да |
| Габаритные размеры, мм | 400x400x200 | 650x500x240 | 600x400x240 | 1200x500x350 | ||||||
| Масса прибора, кг | 7 | 8 | 25 | 18 | 58 | 74 | ||||
Бренд | Болид |
Исполнение | Для помещений |
Степень жесткости к электромагнитным помехам | 3 |
Количество пользователей /карт | 64 |
Тип монтажа | Настенный |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 250 мА |
Габариты | 400х400х200 мм |
Вес, кг | 8 |
Рабочая температура | от -30°C до +55°C |
Рабочая влажность | не выше 93% |
Класс защиты (IP) | IP41 |
Наработка на отказ, не менее | 80 000 часов |
Средний срок службы | Не менее 10 лет |
Гарантия | 1 год |
Страна производства | Россия |
