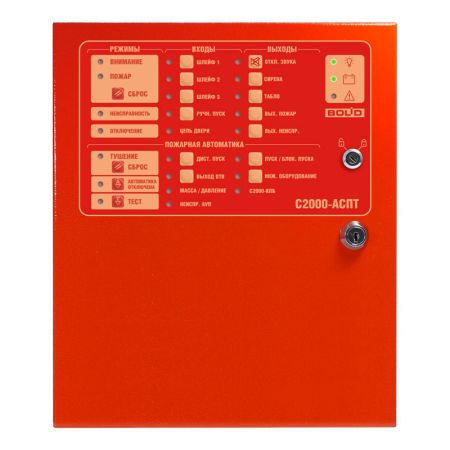

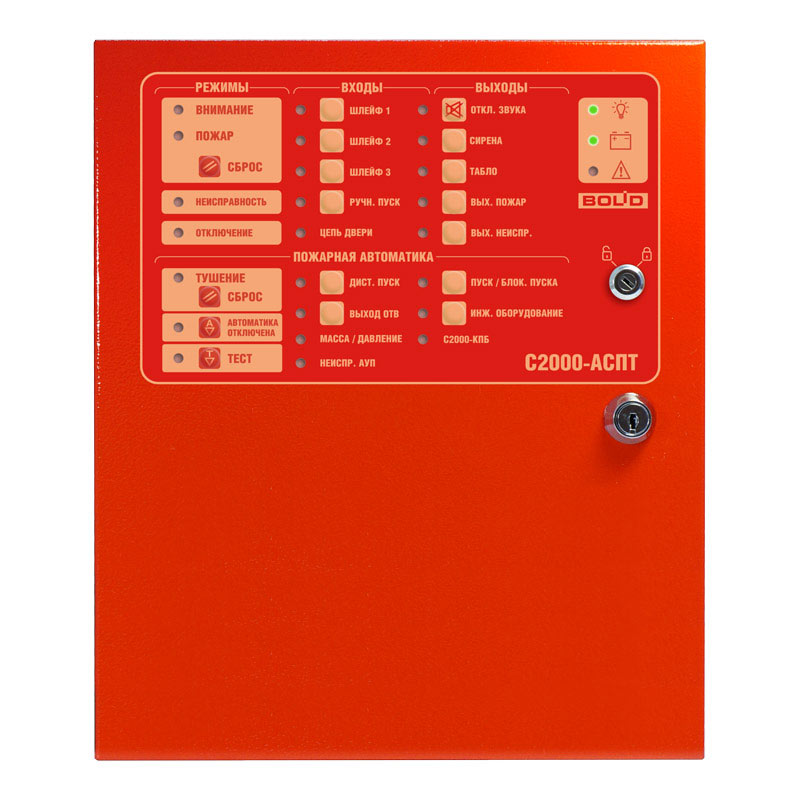

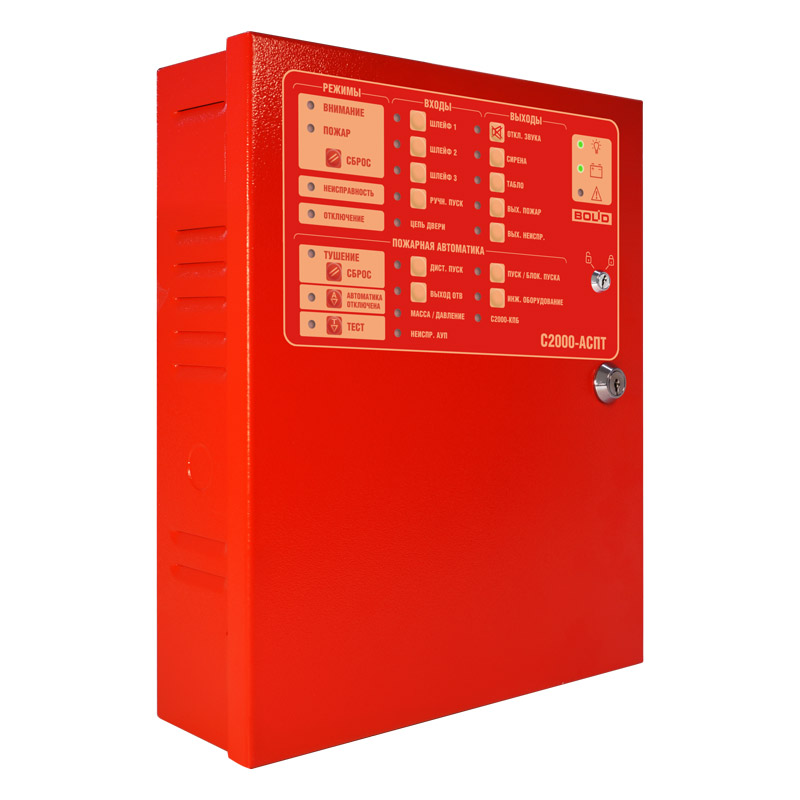

Блок Болид С2000-АСПТ приемно-контрольный и управления автоматическими средствами пожаротушения

Блок приемно-контрольный и управления Болид С2000-АСПТ автоматическими средствами пожаротушения

Блок приёмно-контрольный и управления автоматическими средствами пожаротушения «С2000-АСПТ» (в дальнейшем – блок) предназначен для работы в составе автоматической установки газового, порошкового, аэрозольного пожаротушения или тушения тонкораспыленной водой.

Работа блока возможна только под управлением сетевого контроллера (пульта контроля и управления охранно-пожарного «С2000М» или прибора приемно-контрольного и управления пожарного «Сириус»), совместно с блоком индикации системы пожаротушения «С2000-ПТ».

Блок предназначен для работы с неадресными пороговыми проводными извещателями.

Совместно с блоком рекомендуется применять следующие пожарные извещатели производства ЗАО НВП «Болид»:

• извещатель пожарный дымовой оптико-электронный пороговый ИП 212-31 «ДИП-31»,
• извещатель пожарный ручной электроконтактный «ИПР 513-3М», − извещатель пожарный комбинированный газовый пороговый и тепловой максимально-дифференциальный ИП435-8/101-04-А1R «СОнет».

Применение данных извещателей обеспечивает их полную электрическую и информационную совместимость с блоком «С2000-АСПТ» согласно требованиям ГОСТ Р 53325-2012.

Блок приёмно-контрольный и управления автоматическими средствами пожаротушения «С2000-АСПТ» от компании Болид – это современное устройство, разработанное для обеспечения комплексной защиты объектов при пожарных ситуациях. Он предназначен для работы в составе систем автоматического пожаротушения, где его главная задача – контроль состояния пожарной сигнализации, управление исполнительными устройствами и формирование своевременных извещений о возникновении чрезвычайных ситуаций.

Продукт отличается высокой степенью надёжности, устойчивостью к механическим воздействиям и возможностью расширения функционала за счёт подключения ведомых блоков, что позволяет адаптировать его под индивидуальные требования объекта. Благодаря интеграции с сетевыми контроллерами и различными типами извещателей (дымовых, комбинированных и тепловых), «С2000-АСПТ» обеспечивает оперативное реагирование на изменение параметров среды и предоставляет исчерпывающую информацию для принятия решений в аварийных ситуациях.

Устройство сконструировано с учётом современных требований безопасности, что подтверждено соответствующими сертификатами, а также рассчитано на круглосуточную работу в различных зонах – жилых, коммерческих и производственных. Его интеллектуальные алгоритмы анализа данных и встроенная система самодиагностики позволяют своевременно выявлять неисправности и снижать вероятность ложных тревог, обеспечивая высокий уровень защиты.

Особенности

• Компактный и эргономичный дизайн, обеспечивающий удобство монтажа и интеграцию в системы пожарной безопасности
• Широкий диапазон рабочих температур и устойчивость к вибрационным нагрузкам, что гарантирует надёжную работу в условиях экстремальных воздействий
• Поддержка различных типов извещателей и датчиков, что позволяет охватывать разнообразные сценарии пожаротушения
• Возможность расширения функционала за счёт подключения дополнительных блоков и модулей
• Интегрированный звуковой сигнализатор и визуальные индикаторы, способствующие быстрому реагированию персонала при возникновении ЧС

Комплект поставки:

• Блок приёмно-контрольный и управления автоматическими средствами пожаротушения «С2000-АСПТ» 1 шт.
• Комплект запасных частей и принадлежностей (ЗИП):
- Резистор 0,5 Вт-4,7 кОм ±5% 7 шт.
- МПН (модуль подключения нагрузки) 5 шт.
- Вставка плавкая ВПТ6-5 (0.5А) ОЮ0.481.021 ТУ 1 шт.
- Ключ к механическому замку 2 шт.
- Ключ к электроконтактному замку 2 шт.
- Перемычка АЦДР.685611.157 1 шт.
- Шуруп 1-4х30.20.019 ГОСТ 1144-80 3 шт.
- Дюбель 8х35 (под шуруп) 3 шт.
- Втулка ИИ7.860.603-09 2 шт.
• Руководство по эксплуатации 1 экз.
• Блок поставляется без аккумуляторных батарей

Функциональность

• Контроль состояния:
- трех неадресных шлейфов пожарной сигнализации
- цепи датчиков состояния дверей
- цепи устройства дистанционного пуска
- цепи контроля выхода огнетушащего вещества (ОТВ)
- цепи исправности оборудования установки пожаротушения
• Контроль исправности цепей запуска и управления оповещателями на обрыв и короткое замыкание
• Настраиваемая временная задержка перед запуском средств пожаротушения, по отдельности для каждого режима:
- для автоматического запуска
- для дистанционного (ручного) запуска
• Передача служебных и тревожных сообщений на пульт "С2000М" (пульт "С2000" не поддерживает "С2000-АСПТ")
• Дистанционный запуск и останов средств пожаротушения по команде от "С2000-ПТ" или "С2000М"
• Ручной запуск средств пожаротушения от устройств дистанционного пуска
• Ручной (с панели прибора) или дистанционный (командой от пульта "С2000М" или "С2000-ПТ") сброс пожарной тревоги и режима запуска средств пожаротушения
• Автоматический запуск средств пожаротушения при срабатывании двух пожарных извещателей в одном либо в двух шлейфах сигнализации
• Включение звукового и светового пожарного оповещения (сирена, световые табло)
• Программируемый релейный выход для управления технологическим оборудованием по любой из внутренних программ управления или от пульта «С2000М» (задвижки системы вентиляции в помещении и др.)
• Блокировка автоматического пуска при открытии дверей в защищаемое помещение
• Дистанционное включение (отключение) режима автоматического запуска помощи блока "С2000-ПТ", пульта "С2000М"
• Расширение количества пусковых цепей за счёт подключения до 16 контрольно-пусковых блоков «С2000-КПБ» к внутреннему интерфейсу RS-485-2
• Ограничение доступа к органам ручного управления на передней панели прибора (IV уровня доступа)
• Механический замок на верхней крышке прибора
• Контроль вскрытия корпуса прибора
• Резервное электропитание от встроенных аккумуляторных батарей
• Контроль сетевого и резервного электропитания, отключение резервного питания при разряде аккумулятора
• Возможность тестирования и развитая диагностика работоспособности прибора
• Возможность индивидуального отключения входов или выходов прибора
• Встроенный звуковой сигнализатор

Преимущества

• Высокая надёжность и долговечность, подтверждённые испытаниями и сертификатами качества
• Простота установки и настройки, что позволяет быстро внедрить устройство в существующую систему безопасности
• Эффективное управление и мониторинг работы пожарной сигнализации с возможностью дистанционного контроля через сетевой контроллер
• Автоматическая диагностика и самоконтроль, минимизирующие риск возникновения ошибок и сбоев
• Гибкость в настройке параметров работы, что позволяет адаптировать блок под специфические требования объекта

Недостатки

• Относительно высокая стоимость оборудования, что может стать критерием при ограниченном бюджете
• Требуется регулярное техническое обслуживание для поддержания оптимального уровня работоспособности
• Ограничения по эксплуатации в агрессивных средах, где воздействие пыли и химических веществ может влиять на работу устройства
• Сложность интеграции с устаревшими системами безопасности, требующими дополнительного адаптирования оборудования

Данный блок – оптимальное решение для объектов, где важна оперативность и точность срабатывания системы пожаротушения. Его использование позволяет обеспечить высокий уровень пожарной безопасности, сократить время реакции на чрезвычайные ситуации и минимизировать потенциальный ущерб. Инновационные технологии, применяемые в «С2000-АСПТ», делают его незаменимым элементом современных систем защиты, способствующим сохранению жизни и имущества.

Характеристики:

• Напряжение питания основного источника (перемен., (50±1) Гц.), В: 130 … 250
• Напряжение питания резервного источника (пост., встроенные АКБ), В: 22 … 28
• Потребляемая мощность от основного источника питания, В*А: 30
• Емкость встроенных АКБ (2х12В), А*ч: 4,5
• Время технической готовности, с: 5
• Количество входов:
- подключения шлейфов сигнализации: 3
- подключения устройств дистанционного пуска: 1
- технологических датчиков: 3
• Напряжение на клеммах ненагруженного входа, В: 26,5 … 27,5
• Ограничение тока короткого замыкания ШС, mA: 26,5
• Сопротивление оконечного резистора входа, кОм: 4,7±5 %
• Макс. ток потребления всех извещателей шлейфа пожарной сигнализации в дежурном режиме, mА:
- для входов типа 1 (Пожарный дымовой): 3,0
- для входов типа 2 (Пожарный комбинированный): 1,2
• Максимальное допустимое сопротивление чувствительного элемента линейного теплового извещателя (термокабеля), кОм: 1,5
• Характеристики линии ШС:
- макс. сопротивление проводов (без учета оконеч. резистора), Ом: 100
- сопротивление изоляции проводов, не менее, кОм: 50
• Время сброса напряжения питания ШС, с: 3,0
• Количество выходов:
- без контроля, «сухой контакт» (100 В пост., 0,1 А; «Пожар», «Неисправность»): 2
- без контроля, «сухой контакт - переключение» (128 В перем., 0,5 А; 28 В пост., «NO-NC-C»): 1
- с контролем (24±2В, 1 А, до 2 А в течении 2 с; табло): 3
- с контролем (24±2В, 1 А, до 2 А в течении 2 с; сирена): 1
- с контролем (24±2В, 1 А, до 2 А в течении 2 с; пусковая цепь): 1
• Ток контроля исправности линий выходов, не более, mА: 1,5
• Количество ведомых блоков «С2000-КПБ», не более: 16
• По устойчивости к механическим воздействиям блок соответствует группе исполнения LX по ГОСТ Р 52931-2008: вибрация в диапазоне частот от 1 до 35 Гц при ускорении до 4,9 м/с2 (0,5 g).
• Электрическая прочность изоляции токоведущих частей блока: не менее 1500 В (50 Гц) между цепями, связанными с сетью переменного тока 220 В, и любыми цепями, не связанными с ней.
• Электрическое сопротивление изоляции между токоведущими цепями: не менее 20 МОм (в нормальных условиях согласно ГОСТ Р 52931-2008).
• Средняя наработка на отказ в дежурном режиме работы, ч: не менее 40000
• Вероятность безотказной работы: 0,98758
• Средний срок службы, лет (В блоке необходимо заменять АКБ не реже чем 1 раз в 5 лет!): 10
• Время восстановления работоспособности, мин (без учета доставки ЗИП): не более 30
• Степень защиты оболочки по ГОСТ 14254-2015: IР30
• Рабочий диапазон температур, °C: -10 … +50
• Относительная влажность, % (при +40 °C): до 93
• Габаритные размеры, мм: 305×255×95
• Масса блока (без АКБ), не более, кг: 6
