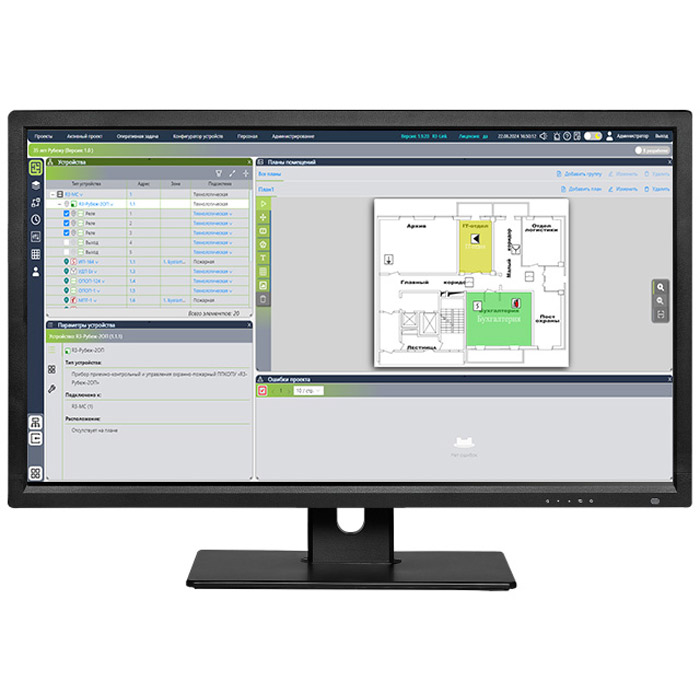

Кроссплатформенное ПО Рубеж FireSecNT

Кроссплатформенное программное обеспечение Рубеж FireSecNT

ПО «FireSecNT» - это кроссплатформенное программное обеспечение, предназначенное для конфигурирования и мониторинга системы RUBEZH R3 на базе приборов с интерфейсом R3-Link - R3-Рубеж-2ОП, R3-Рубеж-КАУ2.

Кроссплатформенность «FireSecNT» позволяет использовать систему ОПС «Рубеж» на компьютерах с различными операционными системами, такими как Astra Linux, Debian Linux, Ubuntu Linux и т.д.

ПО «FireSecNT» позволяет создавать базу данных системы ОПС «Рубеж» защищаемого объекта, записывать базу данных во все приемно-контрольные приборы и пульты управления, задавать параметры адресным устройствам, создавать планировки объекта и размещать на них зоны и устройства, обновлять программное обеспечение приемно-контрольных приборов. Кроме этого, позволяет настраивать пользователей и группы пользователей: создавать новых и удалять существующих, задавать и запрещать права доступа, а также создавать и редактировать журналы событий, отчеты, создавать резервные копии конфигурации системы.

Данное программное обеспечение является браузерным и представляет собой единое окно входа, которое совмещает в себе несколько вкладок:

• Вкладка Активный проект: настройка логики работы и начальное конфигурирования вашей системы.
• Вкладка Конфигуратор устройств: запись и считывание конфигурации и прошивки приборов, а также изменение параметров адресных устройств.
• Вкладка Оперативная задача: мониторинг и управление устройствами защищаемого объекта в режиме реального времени. Обращаем Ваше внимание, что для мониторинга и управления требуется установка ключа защиты Guardant. При отсутствии ключа защиты функции оперативной задачи будут работать в демо режиме с ограничением по времени.
• Вкладка персонал: организация контроля и управления доступом сотрудников и посетителей на территории организации, ведение картотеки и учет рабочего времени сотрудников, настройка возможности управления охранными зонами, мониторинг состояния и регистрация событий.
• Вкладка Администрирование: организация удаленных рабочих мест, настройка пользователей и групп пользователей, подключенных к серверу FireSecNT, разграничение прав доступа, настройка звукового оповещения.

Выбранная вкладка может содержать следующие разделы:

Активный проект:

• План - в данном разделе создается список всех приемно-контрольных приборов и адресных устройств системы (дерево устройств), а также создаются графические планы объекта и размещаются на них зоны и устройства;
• Зоны - здесь создаются зоны, настраивается их тип и параметры, а также приписываются к ним адресные устройства;
• Виртуальные объекты - создание программных элементов, позволяющих запоминать факты возникновения событий в приборах и использовать их в сложной логике работы. Реализация условия запуска по событиям от устройств, принадлежащих разным приборам;
• Сценарии – создание логики работы исполнительных устройств. В данном разделе можно создавать временные отсрочки сработки и контроля, алгоритм запуска модулей по событиям в системе, последовательность выполнения запуска и многое другое;
• Виртуальные индикаторы – создание виртуальных панелей управления и индикации;
• Пользователи панелей управления - создание пользователей для приборов Рубеж с необходимым уровнем доступа к приборам.

Оперативная задача:

• План – в разделе отображается дерево устройств системы и их состояние, принадлежность устройств к зонам, расположение и состояние устройств на графическом плане помещения, вновь поступающие события;
• Архив событий - список всех событий, содержащий данные о событиях, произошедших в устройствах системы;
• Отключенные устройства - просмотр и изменения списка отключенных устройств системы;
• Параметры устройства – раздел предназначен для отображения таблицы параметров устройств (дым, Дб/м; Температура; Сопротивление цепи выхода, Ом). В этом окне располагается список устройств текущей конфигурации, имеющих числовые параметры;
• Сценарии - просмотр и работа со сценариями, созданными при конфигурировании проекта;
• Индикаторы – раздел используется для просмотра состояний зон, устройств, сценариев и управления ими. В окне располагаются страницы виртуальной панели управления и индикации, созданные при конфигурировании проекта.
• Конфигуратор устройств единое окно, в котором можно осуществить запись и считывание конфигурации и прошивку приборов, а также изменить параметры адресных устройств.

Персонал:

• Картотека - ведение картотеки сотрудников, выдача, изъятие (деактивация) пропусков сотрудников. Назначение прав доступа сотрудникам, а также назначение прав на управление охранными зонами;
• Графики работы - позволяет создать недельные, месячные, а также произвольные графики работы сотрудников с настройкой рабочего времени для каждого графика, учет рабочего времени сотрудников;
• Архив событий - предназначен для оперативного мониторинга приходящих событий СКУД и доступен во вкладках Картотека и Графики работы. В данном журнале отображаются только события подсистемы СКУД.

Администрирование:

• Пользователи - каждому зарегистрированному в системе пользователю или группе пользователей индивидуально раздаются права, а также определяется вид пользовательского интерфейса, с которым будет работать данный пользователь;
• Группа пользователей – в данной вкладке происходит настройка групп, пользователю задается членство в нужных группах, он наследует все права, приписанные данным группам;
• Библиотека шейпов устройств – раздел предназначен для изменения или создания пиктограмм устройств, поддерживаемых ПО FireSecNT. Эти пиктограммы нужны для отображения устройств на плане. Необходимо загрузить файл с пиктограммой в формате .svg разрешением 50х50 пикселей для каждого состояния устройства. При изменении устройств есть возможность выбрать анимацию и интервал анимации для каждого состояния устройства;
• Настраиваемые журналы событий - создание и настройка пользовательских журналов событий, отображающих различные классы событий для любой подсистемы на вкладке Оперативная задача. Настроенные журналы событий отображаются в виде отдельных закладок в нижней части окна вкладки Оперативная задача.
• Звуки - для изменения и добавления звуковых файлов, которые используются при реакции на различные события системы.
• Звуковые оповещения – раздел предназначен для настройки звукового оповещения при тех или иных состояниях системы на ПК с установленным ПО FireSecNT.

Назначение и функциональные возможности ПО FireSec

Комплект ПО FireSec для ПК содержит следующие пользовательские части:

• приложение «Администратор»;
• приложение «ОЗ»;
• приложение «Управление диспетчером серверов»;
• приложение «Мультисерверная задача».

ПО FireSec решает следующие основные задачи:

• создание конфигураций аппаратной, программной и логики работы охраннопожарной системы Рубеж, запись конфигурации в приемно-контрольные приборы (приложение «Администратор»);
• мониторинг и наблюдение за состоянием защищаемого объекта в реальном времени (приложение «ОЗ»);
• настройка подключения удаленных рабочих мест, разграничение прав пользователей для работы с ПО (приложение «Управление диспетчером серверов»);
• мониторинг и управление сразу несколькими отдельными системами охранно-пожарной сигнализации, каждая из которых подключена на свой сервер (приложение «Мультисерверная задача»).

В состав ПО FireSec входят утилиты:

• «HASP_Manager», используется для настройки ключа HASP и лицензирования ПО;
• «АССИСТЕНТ», используется службой технической поддержки, позволяет удаленно подключаться к ПК для настройки;
• «Конвертор конфигураций», используется для конвертации FSC файлов из более старых версий ПО в новые;
• «Конфигуратор», используется для обновления ПО следующих устройств: доступ запрезен-2-R3, АКП-1-R3, МРК-30А;
• «Конфигуратор МРО-2М», используется для записи речевых сообщений и обновления ПО модуля речевого оповещения;
• «Конфигуратор МС-ПИ», используется для настройки и обновления ПО повторителя интерфейса МС-ПИ;
• «Конфигуратор МС-E», используется для настройки преобразователя интерфейса МС-Е;
• «Обслуживание БД», используется для работы с охранно-пожарной базой данных и базой данных СКУД, позволяет переносить данные в архив, создавать резервные копии;
• «Просмотр БД», используется для просмотра событий базы данных, например, просмотра архивных событий;
• «Клиент интеграции», используется для интеграции ПО FireSec c программными продуктами стороннего производителя;
• «Управление серверами», сервисная утилита, используется для остановки и перезапуска сервера.

Функциональные возможности ПО FireSec:

• поддержка до 60 ППКПУ, ППКОПУ и их компоненты на интерфейсе RS-485 или R3-Link, объединенных в единую систему;
• организация системы охранно-пожарной сигнализации на объекте;
• управление процессами дымоудаления и пожаротушения;
• использование сценариев управления, запускаемых при определенных условиях, (например, остановка лифтов при получении сигнала «Пожар»);
• возможность записи на один ППКП до 999 сценариев;
• удаленное подключение рабочих мест операторов;
• разграничение контролируемого объекта на зоны (до 500 зон на одном приборе);
• мониторинг и наблюдение за состоянием контролируемого объекта в реальном времени и своевременное оповещение о тревогах и неисправностях;
• разграничение прав зарегистрированных пользователей ПО;
• регистрация происходящих в системе событий (видение журнала событий);
• интеграция с программной платформой «Интеллект» (30);
• управление доступом сотрудников на предприятии. Ведение картотеки, учет рабочего времени, формирование отчетов (отчет о местонахождении сотрудников, журнал проходов, отчет по форме Т12 / Т13 и т. д.);
• возможность обмена данными через REST API запросы;
• интеграция со сторонними программными платформами через OPC-сервер.

ПО FireSec можно загрузить с официального сайта компании:

https://products.rubezh.ru/download/software/

Минимальные требования к ПК

Для успешной установки пакета программ ПК должен обладать следующими минимальными характеристиками:

• операционная система – 64-битная Windows 7 Service Pack 1 / 8.1 / 10 / 11;
• учетная запись с правами администратора;
• требуется установленный протокол TCP/IP;
• рекомендуемая файловая система – NTFS, поскольку при использовании FAT возможна порча базы данных при выключении питания компьютера во время работы;
• процессор Intel Core i3 или аналогичный;
• минимум 4 Гб оперативной памяти, рекомендовано 8 Гб;
• минимум 1 Гб свободного пространства на жестком диске, рекомендовано 5Гб;
• в зависимости от конфигурации системы предусмотреть наличие USB-портов для подключения ключей защиты, модулей сопряжения и ППКП.
• рекомендуемое разрешение экрана – не менее 1024×768.

Указанные системные требования являются минимально возможными для нормальной работы.
Тип реализующей ЭВМ: IBM PC – совместимы.
Язык программирования: Delphi.
