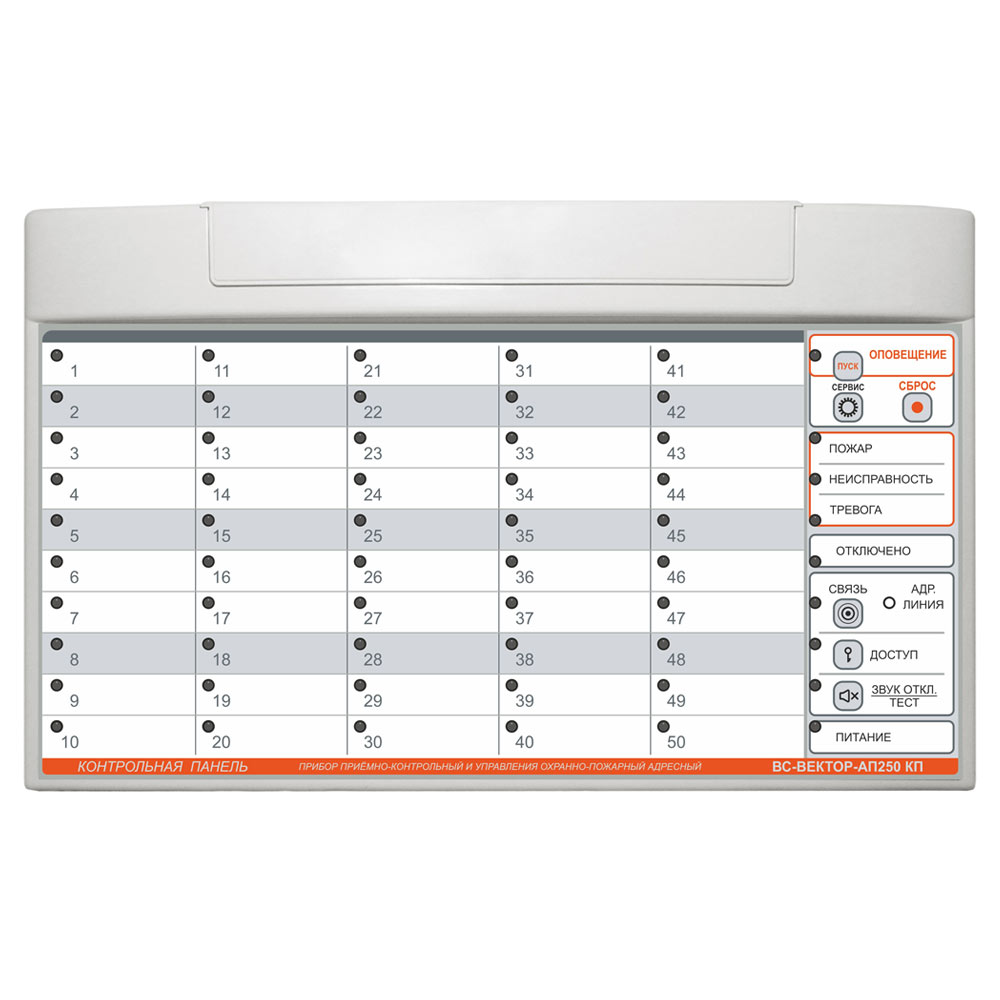

Контрольная панель «ВС-ВЕКТОР-АП250 КП» является основным блоком прибора «ВС-ВЕКТОР-АП250», который выполняет основные функции прибора. В процессе работы контрольная панель взаимодействует с дополнительными функциональными блоками прибора, подключаемыми к приборной линии связи с интерфейсом RS-485.
Контрольная панель «ВС-ВЕКТОР-АП250 КП» представляет собой современное устройство управления охранно-пожарными системами, разработанное на основе цифровых технологий, что обеспечивает высокую степень надёжности и информативности системы безопасности. Изделие предназначено для комплексного контроля состояния адресных зон, подключения до 200 адресных устройств и управления ими в рамках системы «ВС-ВЕКТОР-АП». Благодаря продуманной архитектуре панели, осуществляется оперативное выполнение команд в режиме реального времени, мониторинг состояния охраны и пожарной сигнализации, а также возможность интеграции с дополнительными функциональными блоками, такими как устройства регистрации событий, дополнительные контрольные панели и блоки реле.
Устройство гарантирует стабильную работу благодаря двойному источнику электропитания, что позволяет автоматически переключаться с основного питания на резервное в случае его пропадания без возникновения сбоев в работе системы. Также встроенный самоконтроль и журнал событий способствуют своевременному обнаружению и фиксации ошибок, повышая общую эксплуатационную безопасность. Панель оснащена понятными кнопками управления (ПУСК, СБРОС, СВЯЗЬ, ДОСТУП, ЗВУК ОТКЛ./ТЕСТ) с интуитивной системой индикации, позволяющей быстро ориентироваться в текущем состоянии охраны и оповещения. Благодаря удобству конфигурирования с помощью специализированного программного обеспечения «Конфигуратор», устройство подходит как для самостоятельного использования, так и для интеграции в сложные системы безопасности типа «ВЕТТА-2020».
Особенно важна адаптивность данной панели к различным сценариям эксплуатации – от автономного режима для малых и средних объектов до системного, обеспечивающего объединение нескольких приборов в единую сеть охранно-пожарной безопасности.
Комплект поставки:
- Контрольная панель «ВС-ВЕКТОР-АП250 КП» САПО.425519.062: 1 шт.
- Руководство по эксплуатации САПО.425519.062РЭ: 1 шт.
- Выносной считыватель ключей Touch Memory: 1 шт.
- Лист-вкладыш со ссылкой для скачивания программы «Конфигуратор»: 1 шт.
- Кабель USB – микро USB: 1 шт.
- Ключ Touch Memory DS1990A: 2 шт.
- Резистор 100 кОм ± 5%, 0,25 Вт: 1 шт.
- Резистор 1 кОм ± 5%, 0,25 Вт: 3 шт.
Поставляется при отдельном заказе:
- Устройство регистрации событий «ВС-УРС ВЕКТОР» ВС.425513.077
- Дополнительная контрольная панель «ВЕТТА-ДКП» ВС.425513.047-04
- Блок реле «ВЕТТА-БР» ВС.425513.050
Особенности:

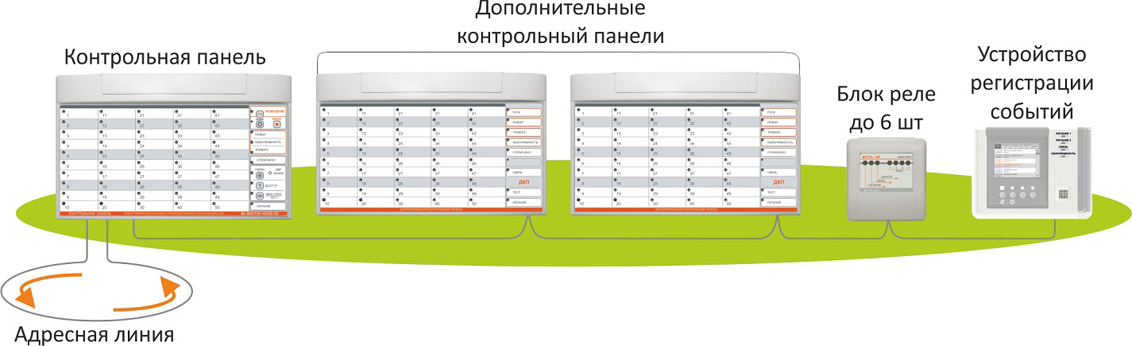

- Дополнительные функциональные блоки, подключаемые к контрольной панели «ВС-ВЕКТОР-АП250 КП» (КП): две дополнительные контрольные панели индикации «ВЕТТА-ДКП» (ДКП), устройство регистрации событий «ВС-УРС ВЕКТОР» (УРС), до шести блоков реле «ВЕТТА-БР».

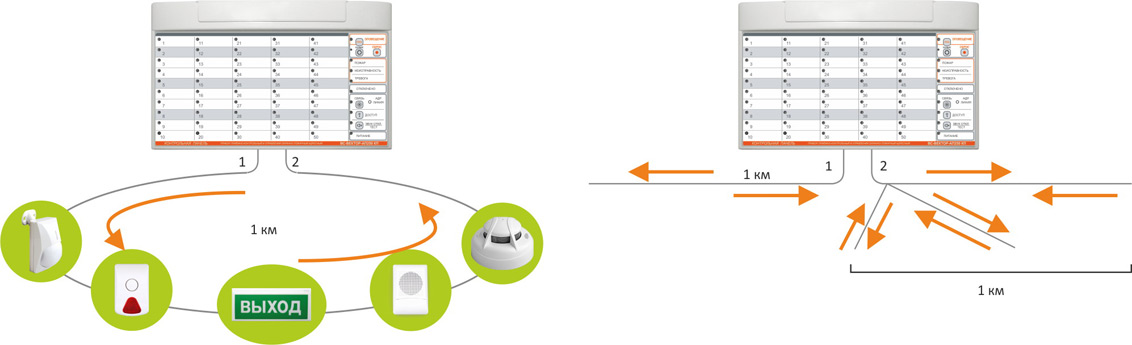

- Адресные устройства подключаются к двухпроводной адресной линии прибора, которая может иметь вид: «Кольцо», «Луч», «Два луча», «Звезда». В случае использования двух лучей длина адресной линии будет двойная. Для расчета длины адресной линии разных вариантов конфигурации и различных сечений проводов доступен программный калькулятор.
- Подключение к контрольной панели до 200 адресных устройств различных типов.
- Контрольная панель имеет 47 зон охраны, за которыми закрепляются адресные извещатели. Тип зоны определяется типами извещателей, закрепленных за зоной охраны: пожарная, охранная, смешанного типа – охранно-пожарная.
- Управление зонами выполняется с помощью электронных ключей ТМ. Один ключ может быть закреплен за группой зон, таким образом образуется раздел ключа. Разделы ключей могут быть пересекающимися – зоны могут входить в несколько разделов.
- Контрольная панель имеет единую зону оповещения, за которой закрепляются адресные оповещатели. Если прибор работает в составе системы «ВЕТТА-2020», то оповещатели прибора могут быть включены в группы (зоны) оповещения, общие для системы.
- К контрольной панели могут подключатся по приборной линии связи RS-485 до двух дополнительных контрольных панелей для повторения индикации, выводимой на контрольную панель.
- Четыре реле контрольной панели и 24 реле блоков «ВЕТТА-БР» образуют 28 каналов коммутации прибора. Каналы коммутации могут быть приписаны к зонам и группам зон прибора и для них могут быть заданы программы срабатывания.
- К приборной магистрали контрольной панели может быть подключено устройство «ВС-УРС ВЕКТОР», отображающее события из журнала событий прибора и текущие события. На цветном сенсорном экране устройства записи о событиях отображаются в удобной форме с привязкой ко времени прибора. Можно просматривать как все события, так и виды событий по фильтрам.
- По системной линии связи RS-485 КП может быть подключена к пультовой системе, системе передачи извещений «ВЕТТА-2020».
Преимущества:
- Высокая надежность и стабильность работы благодаря продуманной архитектуре и двойному источнику питания.
- Широкая функциональность: устройство обеспечивает не только контроль охранных и пожарных извещателей, но и возможность проведения оперативных тестов системы.
- Простота конфигурирования и интеграции с комплексными системами безопасности, что позволяет адаптировать прибор под любые объекты.
- Возможность централизованного контроля и мониторинга состояния охранно-пожарной системы с ведением журнала событий.
- Современные цифровые технологии, улучшающие точность и скорость обработки сигналов, что повышает безопасность объекта.
Недостатки:
- Относительно высокая стоимость устройства, обусловленная его передовыми техническими характеристиками и функциональностью.
- Возможна сложность первоначальной настройки и конфигурирования для пользователей без специализированной подготовки.
- Ограниченное количество дополнительных модулей (например, до шести блоков реле), что может потребовать дополнительных расходов при расширении системы.
- Необходимость регулярного технического обслуживания и контроля состояния подключенных устройств для поддержания оптимальной работы системы.
Таким образом, контрольная панель «ВС-ВЕКТОР-АП250 КП» – это современное и надежное решение для обеспечения пожарной и охранной безопасности, сочетание высокой функциональности, стабильности работы и возможности интеграции в масштабные системы безопасности делает его отличным выбором для объектов с высокими требованиями к защите.
Характеристики:
- Количество адресных зон охраны: 47
- Количество зон оповещения (направлений оповещения): 1
- Общее количество адресных извещателей, оповещателей и тревожных кнопок на прибор: до 200
- Количество электронных ключей ТМ на прибор: до 255
- Количество выходов КП для подключения адресной линии: 2
- Тип конфигурации адресной линии: Кольцо, Один луч, Два луча, Звезда
- Максимальное сопротивление провода адресной линии, Ом: 70
- Максимальное сопротивление адресной линии с подключенными адресными устройствами, Ом: 100
- Длина адресной линии, при сечении провода 0,5 кв. мм, м: до 1000
- Длина адресной линии, при сечении провода 0,2 кв. мм, м: до 500
- Тип провода адресной линии: КСРВнг (А)-FRLS или аналогичный
- Напряжение питания адресной линии, В: от 8 до15
- Максимальный суммарный ток потребления адресных устройств в адресной линии КП прибора, не более, мА: 60
- Количество выходов КП для подключения линии RS-485: 2
- Максимальная длина линии RS-485, при площади сечения проводов 0,2 кв. мм, м: 1000
- Размер журнала событий прибора, событий: 2000
- Количество реле КП прибора: 4
- Параметры реле прибора: - коммутируемое напряжение переменного тока, не более, В: 70
- Количество подключаемых дополнительных контрольных панелей: 1 или 2
- Количество подключаемых блоков реле: до 6
- Количество подключаемых УРС: 1
- Количество вводов питания КП: 2
- Напряжение питания по каждому вводу питания КП, В: от 10 до 15
- Наличие входа контроля исправности внешнего резервированного источника питания: да
- Максимальный ток потребления КП: 250
- Степень защиты оболочкой КП по ГОСТ 14254: IP40
- Диапазон рабочих температур КП, С: от –30 до+55
- Масса КП, не более, кг: 0,6
- Габаритные размеры КП, не более, мм: 290×180×30
- Срок службы прибора, лет: 10
- коммутируемое напряжение постоянного тока, не более, В: 100
- коммутируемый ток, не более, мА: 150
Бренд | Сибирский Арсенал |
Адресный | Да |
Исполнение | Для помещений |
Тип монтажа | Настенный |
Материал | Пластик |
Индикация | Световая/Звуковая |
Напряжение питания | 8...15 В |
Потребляемый ток, макс. | 60 мА |
Габариты | 290х180х30 мм |
Вес, кг | 0.6 |
Рабочая температура | от -30°C до +55°C |
Класс защиты (IP) | IP40 |
Средний срок службы | Не менее 10 лет |
Гарантия | 5 лет |
Страна производства | Россия |
