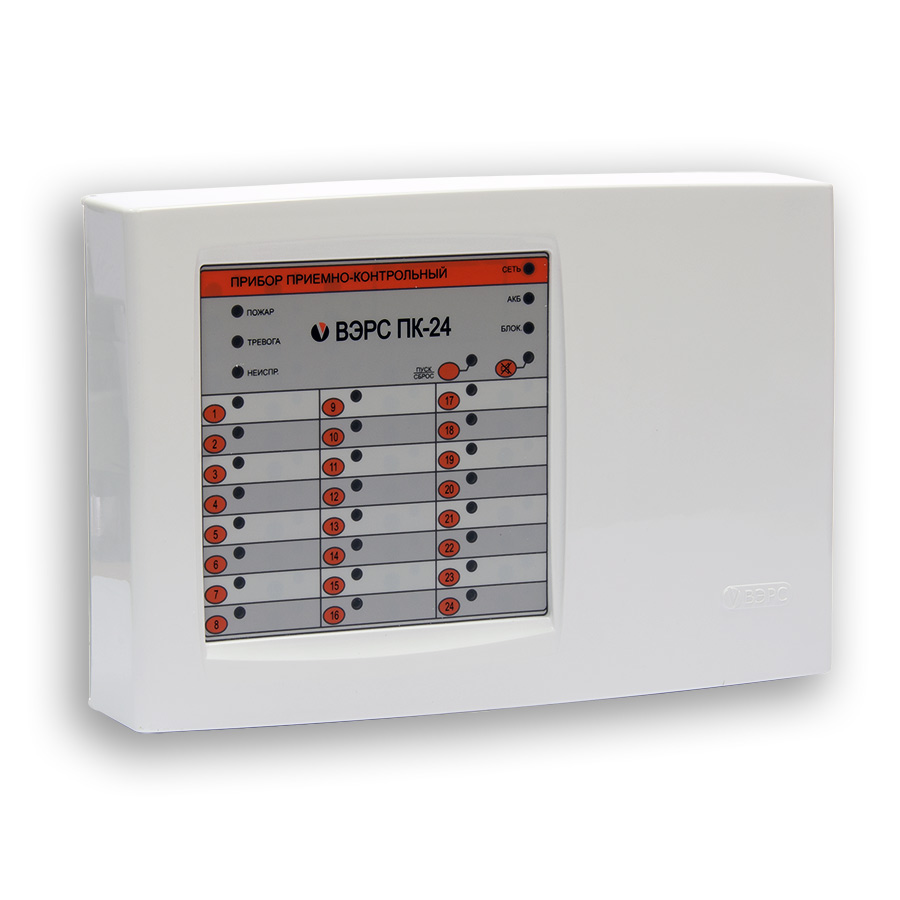

Прибор ВЭРС-ПК24 ТРИО-М версия 3.2 приемно-контрольный охранно-пожарный

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК24 ТРИО-М версия 3.2

ВЭРС-ПК16/24 ТРИО-М версия 3.2 - автодозвонная система охраны и мониторинга предназначена для организации на объектах охраны от проникновения посторонних лиц, пожарной сигнализации и оповещения. Система обеспечивает автоматическое информирование пользователей о состоянии объекта речевыми сообщениями и/или SMS сообщениями, передаваемыми на телефоны по сети GSM (с использованием основной или резервной SIM-карты) и/или  по проводной телефонной сети (ГТС).

• 24 охранно/пожарных/технологических ШС.
• 3 реле,  выходы на оповещатели.
• Передача извещений пользователю (72 номера, 9 групп сообщений), управление ШС и реле ПЦН по телефону.
• 2 SIM-карты, автоматическое отслеживание баланса,  контроль температуры, аудио наблюдение.
• Программирование прибора  кнопками управления прибора и через компьютер с использованием ПО "ВЭРС Конфигуратор".
• Высокоэффективный импульсный источник питания (135-242В), АКБ 7 А*ч.
• Пластмассовый корпус.

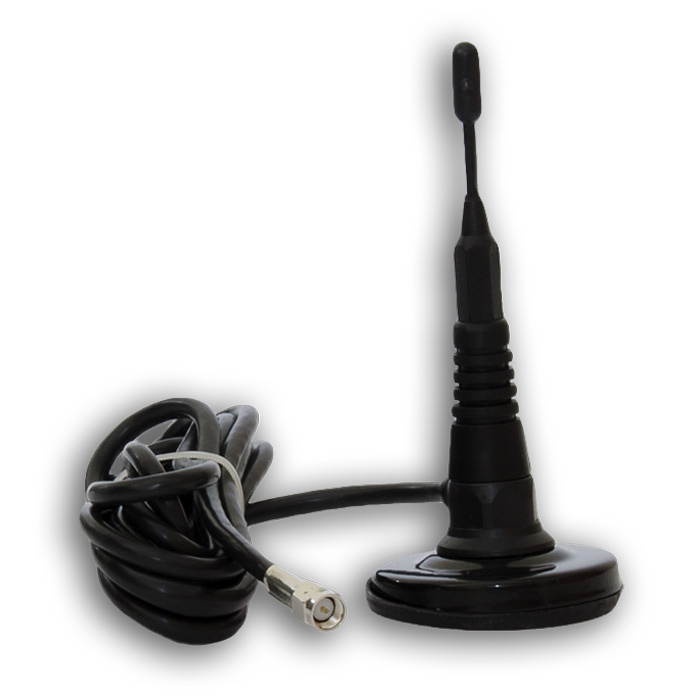

• АКБ,  внешняя антенна для GSM-модуля и микрофон в комплект поставки не входят.

ВЭРС-ПК24 ТРИО-М версия 3.2 – это современное устройство для комплексного контроля и управления системами охраны и пожарной безопасности, созданное с учётом самых высоких требований надежности и функциональности. Прибор разработан для круглосуточного мониторинга состояния охраняемых объектов, обеспечивая оперативное получение сигналов от различных датчиков, извещателей и внешних устройств.

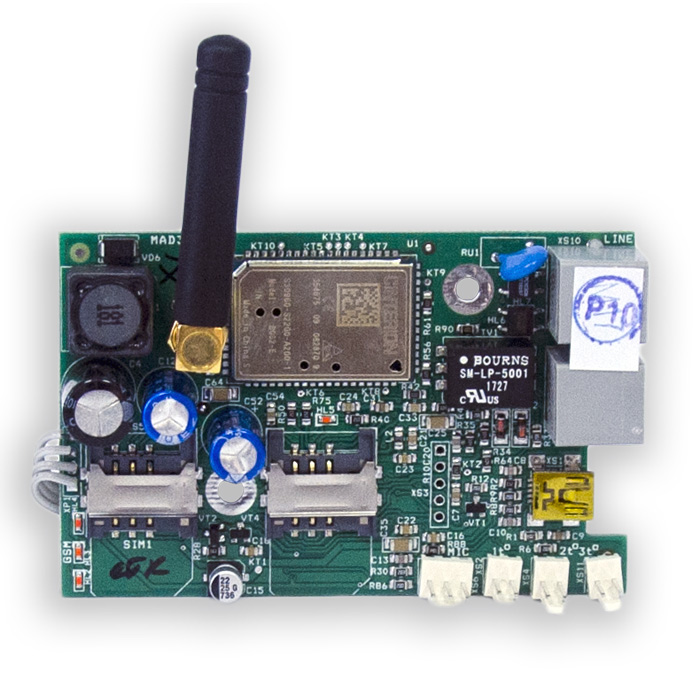

Благодаря передовому модулю автодозвона (ВЭРС-МАД), встроенному в устройство, обеспечивается мгновенная передача тревожных сообщений, что позволяет сократить время реагирования на чрезвычайные ситуации и повысить безопасность объекта. Корпус прибора выполнен из прочного пластика, что гарантирует надежную защиту внутренних компонентов, а его компактные габариты позволяют устанавливать устройство в монтажных шкафах и боксе даже при ограниченном пространстве.

Продукт соответствует всем современным стандартам и нормативам, демонстрируя высокую степень защиты от воздействия окружающей среды и электромагнитных помех. Кроме того, прибор отличается высокой отказоустойчивостью и возможностью изменения конфигурации для интеграции с внешними системами оповещения и управления, что делает его универсальным решением для различных сфер применения – от офисных зданий до промышленных объектов.

Особенности:

•  Современная система контроля и управления, объединяющая охранные и пожарные функции
• Встроенный модуль автодозвона для мгновенной передачи тревожных сообщений
• Поддержка до 16 шлейфов сигнализации с возможностью расширения функционала
• Надежная защита от электромагнитных помех и внешних воздействий
• Интуитивно понятный интерфейс с индикаторами состояния и удобными кнопками управления

Возможности:

• Передача извещений пользователю на 72 запрограммированных номеров телефонов (GSM, ГТС) в виде речевых сообщений и SMS сообщений.
• Количество номеров дозвона: ГТС – 24 GSM – 24 GSM SMS - 24
• Обмен данными с приложениями, устанавливаемыми на смартфоны OS Android и iOS по GPRS;
• Приемо-передача конфигурации прибор - приложение на базе OS Android по каналу ближней беспроводной связи Bluetooth;
• Установка и использование двух SIM карт для резервирования каналов дозвона и повышения надежности системы;
• Контроль глушения сигнала GSM. Автоматический переход на использование второй SIM-карты с регистрацией события в энергонезависимой памяти и передачей соответствующего сообщения;
• Контроль исправности линии связи ГТС;
• Автоматический контроль баланса на используемых SIM-картах;
• Дистанционное управление ШС приборов, запрос состояния ШС с защитой от несанкционированного доступа паролем и белым списком (перечнем номеров телефонов, разрешенных для связи);
• Дистанционное и по расписанию управление тремя пользовательскими реле, (250В, 5А);
• Встроенный регистратор событий на 3000 записей;
• Длительность одной попытки дозвона - 60 секунд;
• Максимальное количество попыток дозвона по каждому номеру ГТС или GSM – 3;
• Выбор групп событий, по которым передаются сообщения: постановка/снятие, тревога, пожар, внимание, техническое обслуживание, режим питания, состояние АКБ, состояние счетов GSM, состояние температуры;
• Возможность передачи сообщений о состоянии одного или нескольких ШС на конкретные номера телефонов;
• Автоматизированная разметка SIM-карты для конфигурации МАД с внешнего телефона (запись шаблона в SIM-карту с индикацией процесса записи) и настройка исходной конфигурации для модуля автодозвона;
• Возможность ручной конфигурации параметров прибора с помощью его встроенных органов управления;
• Возможность конфигурации прибора и модуля автодозвона, посредством компьютерной программы «ВЭРС Конфигуратор», через USB интерфейс;
• Возможность обязательного (безусловного) дозвона на несколько телефонов из общего списка;
• Возможность выбора групп передаваемых сообщений по каждому исходящему телефонному номеру;
• Задание пользователем своих текстов SMS для сообщений передаваемых прибором по событиям ТРЕВОГА, ПОЖАР, ТЕХНОЛОГИЧЕСКАЯ СРАБОТКА;
• Передача ФИО владельца ключа Touch Memory в SMS для событий постановки/снятия ШСО ключами Touch Memory;
• Выбор голоса для оповещения из 6 предустановленных в программе «ВЭРС Конфигуратор» или создание собственных голосовых оповещений;

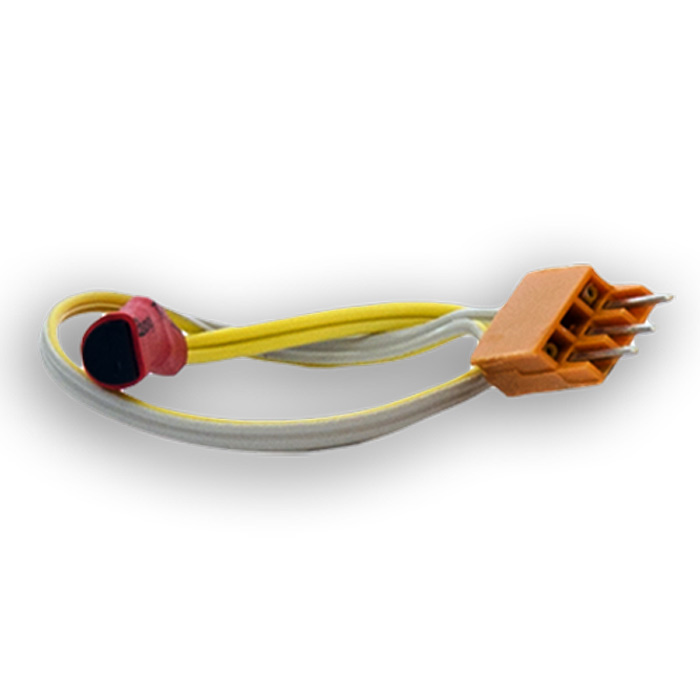

• Контроль температуры с помощью трех внешних подключаемых датчиков  «ВЭРС-Т» с возможностью автоматического оповещения или оповещения по запросу текущего состояния, а также с возможностью переключения соответствующего реле ПЦН для управления технологическим оборудованием;

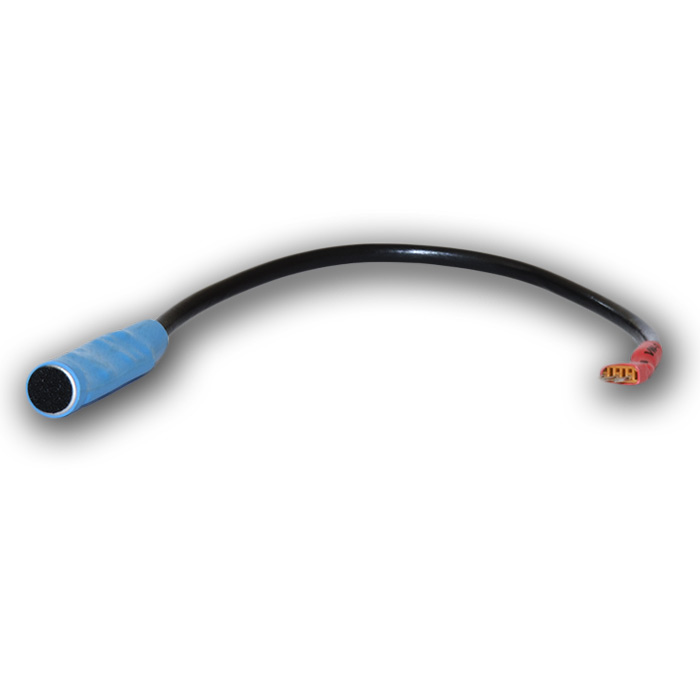

• Контроль акустической обстановки с помощью внешнего подключаемого «Активного микрофона ТРИО».

Преимущества:

•  Высокая надежность и долговечность, подтвержденная соответствием строгим стандартам
• Простота установки и эксплуатации благодаря компактным размерам и продуманной конструкции
• Гибкость в настройке, позволяющая адаптировать устройство под конкретные задачи и требования объекта
• Быстрое и точное обнаружение неисправностей, что обеспечивает оперативное принятие мер
• Универсальность применения – подходит для различных типов объектов и систем безопасности

Недостатки:

• Ограниченная эксплуатация в условиях агрессивной среды или экстремальных температур
• Возможная сложность первичной настройки для пользователей без специализированной подготовки
• Необходимость регулярного технического обслуживания для поддержания оптимальной работоспособности

Эта модель ВЭРС-ПК24 ТРИО-М версия 3.2 является отличным выбором для тех, кто ценит высокое качество, надежность и передовые технологии в сфере безопасности, обеспечивая полный контроль и защиту на всех этапах эксплуатации.

Характеристики:

• Количество ШС, подключаемых к прибору, шт:
- ВЭРС ПК16, шт: 16
- ВЭРС ПК24, шт: 24

• Тип и построение поддерживаемых шлейфов сигнализации: Неадресные, Радиальные
• Максимальное количество пожарных извещателей:
- подключаемых в один ШС прибора, шт: 32, не более
- подключаемых суммарно к прибору, шт: 512, не более
• Напряжение на клеммах для подключения ШС:
- в дежурном режиме, В: 17 +-1,7
- при разомкнутом состоянии ШС, В: 22 +-1
• Максимальный ток на клеммах ШС:
- для токопотребляющих извещателей, мА: 3 +-0,2
- при замкнутом состоянии ШС, мА: 20 +-2
• Сопротивление утечки между проводами ШС:
- для охранного ШС, кОм: 20, не менее
- для пожарного ШС, кОм: 50, не менее
• Сопротивление выносного резистора, кОм: 7,5 +-5%
• Максимальное сопротивление ШС без учета выносного элемента, Ом: 220, не более
• Суммарное сопротивление линии связи с пожарными извещателями, при котором регистрируется её неисправность, кОм:
- Менее 0,22
- Более 25
• Время реакции на нарушение шлейфа, мсек: 50, 300, 3000
• Задержка опроса ИП при верификации, сек: 30, 60, 120
• Задержки для охранного ШС (опционально):
- задержка взятия на охрану для тактики «с задержкой на выход и вход» и «задержка с открытой дверью», сек: 15, 30, 45, 60
- задержка включения выносного звукового оповещателя (сирены) при нарушении ШС, сек: 0, 15, 30, 60

• Питание прибора:
- от сети переменного тока частотой (50+-1) Гц, В: 135…242
- от аккумулятора, В: 12 +-15%
• Номинальная емкость (габаритный размер) встраиваемой аккумуляторной батареи 12В, А*ч, (ШхГхВ, мм): 7 (151х65х101))
• Макс. мощность, потребляемая прибором от сети переменного тока, ВА: 20, не более
• Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А: 0,25, не более
• Время работы прибора от АКБ при пропадании сетевого напряжения:
- в дежурном режиме без внешней нагрузки по цепи 12В, час: 24, не менее
- в режиме тревоги при полной нагрузке по цепи 12В, час: 3, не менее
• Напряжение на аккумуляторе, при котором отключаются прибор, В: 10 ..10,2
• Минимальное напряжение на аккумуляторе, при котором прибор осуществляет его заряд, В: 11

• Напряжение, выдаваемое прибором на внешнюю нагрузку, В: 12 +-2
• Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ) , А: 0,5, не более
• Количество встроенных выходов управления оповещением, шт: 3
• Максимальный ток по каждому выходу оповещения «-Со», «-Си», «-Та» в кратковременном режиме (не более 5 мин.), А: 1, не более
• Максимальный ток по каждому выходу оповещения «-Со», «-Си», «-Та» в постоянном режиме, А: 0,5, не более

• Количество встроенных реле прибора, шт: 3
• Параметры реле ПЦН1 для приборов ВЭРС-ПК(16,24) Версия 3.2 и ВЭРС-ПК(16,24) ТРИОЛАН Версия 3.2:
- напряжение переменного тока, В 250,не более
- напряжение постоянного тока, В 30, не более
- коммутируемый переменный ток, А: 7, не более

• Параметры реле ВЭРС-ПК(16,24) Версия 3.2 и ВЭРС-ПК(16,24) ТРИОЛАН Версия 3.2:
- напряжение переменного тока, В: 120,не более
- напряжение постоянного тока, В: 24, не более
- ток, А: 2, не более
• Параметры реле ПЦН1, ПЦН2 и ПЦН3 для приборов ВЭРС-ПК(16,24) ТРИО-М Версия 3.2:
- напряжение переменного тока, В 250,не более
- напряжение постоянного тока, В 30, не более
- коммутируемый переменный ток, А: 7, не более

• Максимальное время реакции прибора на любой входящий сигнал (активация внешнего подключенного устройства или изменение состояния внешней входной или выходной линии/цепи), с: 3, не более
• Длительность звучания внутреннего звукового сигнализатора и внешнего звукового оповещателя в режиме «Тревога», мин: 5
• Длительность звучания внутреннего звукового сигнализатора и внешнего звукового оповещателя в режиме «Пожар»: Неогранич.
• Уровень звукового давления, оказываемого встроенным звуковым сигнализатором на расстоянии 1 м от прибора, дБ: 60, не менее
• Максимальное количество ключей ТМ, записываемых в прибор, шт: 255
• Емкость встроенного регистратора событий, событий: 1024, не менее. Только для приборов в исполнениях со встроенным регистратором событий (ВЭРС-ПК(16,24) (П,М)(Т)-РС Версия 3.2)
• Максимальное количество блоков реле «ВЭРС-БРУ Версия 3.1.» и/или блоков ключей «ВЭРС-БК», подключаемых к прибору: 15

• Прибор обеспечивает требования электромагнитной совместимости по ГОСТ Р 53325
• Напряжение помех, создаваемых прибором в проводах и токопроводящих конструкциях не превышает значения нормы УК1 по ГОСТ Р 50009. Напряженность поля помех, создаваемых прибором в пространстве, не превышает значения нормы ИП1 по ГОСТ Р 50009.
• Прибор устойчив к воздействию электромагнитных помех, распространяющихся в пространстве и соответствует нормам УП1 (степень жесткости 2) и УП2 по ГОСТ Р 50009 при качестве функционирования по ГОСТ 29073 и ГОСТ 29280.
• Время технической готовности к работе, с: 20, не более
• Максимальный срок службы прибора, лет: 10
• Вероятность безотказной работы (за 1000 ч): 0,98
• Степень защиты от воздействия окружающей среды: IP20
• Класс прибора по ГОСТ Р 51179-98 (МЭК 870-2-1-95): VR3
• Условия эксплуатации:
- диапазон рабочих температур (без АКБ), С: -30…+50
- относительная влажность при температуре окружающего воздуха: 25С, % до 98
• Климатическое исполнение: УХЛ3
• Габаритные размеры прибора, мм: 312х214х94, не более
• Масса прибора без аккумулятора, кг: 1,2, не более
