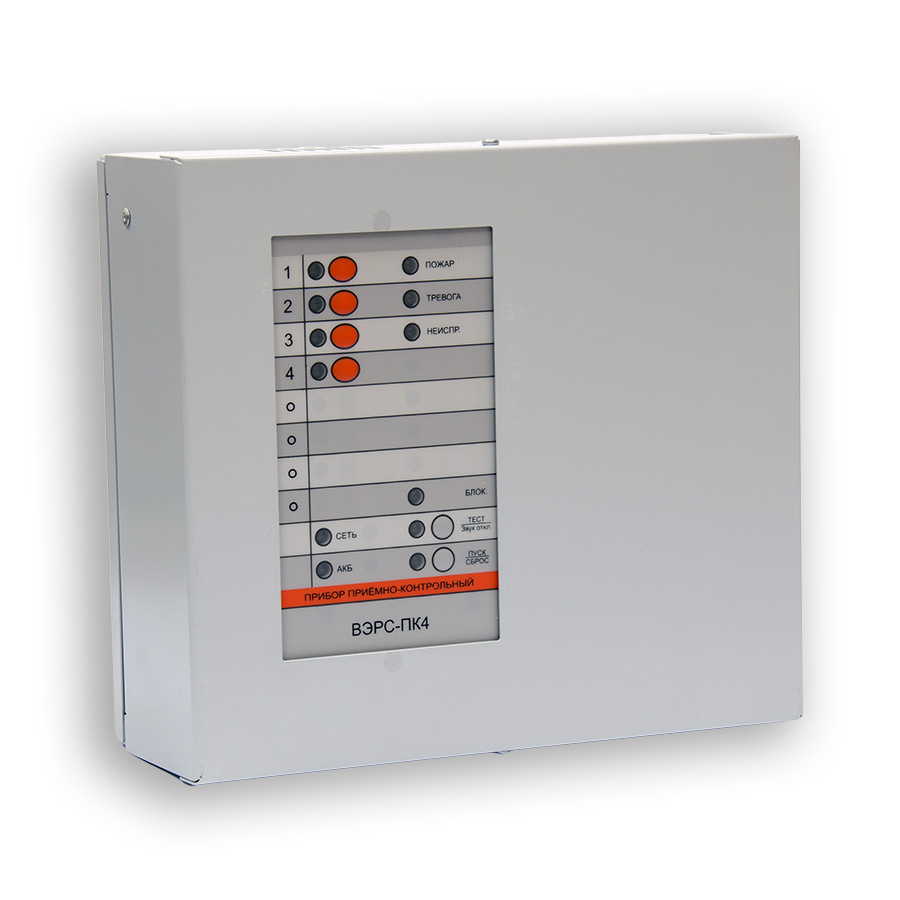

Прибор ВЭРС-ПК 4МТ версия 3.2 приемно-контрольный охранно-пожарный

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК 4МТ версия 3.2 в металлическом корпусе, в комплекте со считывателем и ключами Touch Memory

• 4 ШС (охранные, пожарные, технологические)
• 3 реле ПЦН (одно реле: ~250В/7А; два реле: ~120В/2А)
• Выходы на оповещатели ОК с током нагрузки до 1А
• Высокоэффективный импульсный источник питания (135-242В), АКБ 4,5 (7) А*ч
• Клеммы для подключения внешнего РИП
• Конфигурирование кнопками прибора и/или через персональный компьютер (ПО "ВЭРС-ПК Prog")
• Встроенный порт USB, подключение внешних блоков по RS-485
• В комплекте 2 ключа ТМ и считыватель ТМ
• Металлический корпус
• АКБ в комплект поставки не входит

«ВЭРС-ПК 4МТ версия 3.2» – это современное и надежное устройство для управления системами охранно‑пожарной сигнализации, предназначенное для круглосуточного мониторинга и оперативного реагирования на любые аварийные ситуации. Прибор сочетает функции приема сигналов от пожарных, охранных и технологических извещателей с возможностью контроля целостности линий связи, что позволяет своевременно фиксировать обрывы, короткие замыкания и иные неисправности. Благодаря продуманной архитектуре и высококачественным компонентам, устройство обеспечивает стабильную работу даже при отключении сетевого питания, автоматически переходя на резервное питание от встроенной аккумуляторной батареи.

Продукт соответствует актуальным нормативам и требованиям безопасности, а его функциональные возможности позволяют интегрировать его в существующие системы защиты объектов, обеспечивая эффективное управление и оповещение при возникновении чрезвычайных ситуаций.

Исполнения прибора:

• ВЭРС-ПК(8,4,2)П (-РС) Версия 3.2 - в пластиковом корпусе
• ВЭРС-ПК(8,4,2)М (-РС) Версия 3.2 - в металлическом корпусе
• ВЭРС-ПК(8,4,2)ПТ(-РС) Версия 3.2 - в пластиковом корпусе, в комплекте с считывателем и ключами Touch Memory
• ВЭРС-ПК(8,4,2)МТ (-РС) Версия 3.2 - в металлическом корпусе, в комплекте с считывателем и ключами Touch Memory
• ВЭРС-ПК(8,4,2)ТРИОЛАН Версия 3.2 - в пластиковом корпусе, с предустановленным модулем связи ВЭРС-ТРИОЛАН
• ВЭРС-ПК(8,4,2)ТРИО-М Версия 3.2 - в пластиковом корпусе, с предустановленным модулем автодозвона ВЭРС-МАД

Особенности:

• Компактный и эргономичный корпус, выполненный из металла, гарантирующего защиту внутренних узлов от внешних воздействий.
• Высокая скорость реагирования благодаря современным алгоритмам обработки сигналов, позволяющим оперативно переводить линии в режим тревоги или пожарного извещения.
• Многофункциональность – прибор способен работать с пожарными, охранными и технологическими шлейфами сигнализации, обеспечивая комплексный контроль.
• Автоматический переход на резервное питание при отключении сети, что гарантирует непрерывность работы системы.
• Интеграция с дополнительными модулями связи (ВЭРС‑ТРИОЛАН, ВЭРС‑МАД) для расширения функциональных возможностей и обеспечения двустороннего обмена информацией.
• Наглядное визуальное оповещение о состоянии системы благодаря множеству светодиодных индикаторов, информирующих о нормальном режиме, тревоге или неисправностях.

Функции:

• Контроль состояния шлейфов сигнализации (ШС) с подключенными к ним охранными, пожарными или технологическими извещателями;
• Выдача извещений ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ на 3 выходных реле ПЦН;
• Управление звуковыми, световыми, речевыми оповещателями, табло «ВЫХОД», подключенными к выходам оповещения;
• Контроль прохода через одну точку доступа;
• Контроль линий подключения оповещателей;
• Передача извещений на подключаемые к прибору регистратор событий ВЭРС-РС версия 3.1, блок выходных реле ВЭРС-БРУ версия 3.1, блок ключей ВЭРС-БК, ВЭРС-БМК по интерфейсу RS-485;

Возможности:

• Гибкое программирование до 36 -х параметров прибора и ШС;
• Три типа ШС: «Пожарный», «Охранный» и «Технологический»;
• Объединение ШС в разделы для общего управления;
• Управление ШС электронными ключами (до 255 ключей);
• Управление замком двери, обеспечение прохода по ключам доступа;
• Встроенный резервированный источник питания с АКБ 4,5А*ч;
• Возможность подключения внешнего РИП;
• Выходы 12 В и выходы на оповещатели с электронной защитой от КЗ и перегрузки, защита от перегрузок по питанию, защита от импульсных помех по ШС;
• Исполнение в пластмассовом и металлическом корпусах;
• Подключение внешних блоков по RS-485

Преимущества:

• Высокая надежность и стабильность работы даже в условиях постоянного использования и при возможных перебоях электропитания.
• Легкость интеграции в существующие системы охраны и пожарной сигнализации за счет универсальных интерфейсов и поддерживаемых протоколов связи.
• Интуитивно понятное управление с помощью встроенных кнопок и индикаторов, позволяющее быстро обучить персонал работе с прибором.
• Минимальные эксплуатационные затраты благодаря встроенным функциям самодиагностики и тестирования, обеспечивающим своевременное обнаружение и устранение неисправностей.
• Возможность расширения функционала системы за счет подключения дополнительных модулей и устройств, что делает прибор универсальным решением для различных объектов.

Недостатки:

• Для корректной установки и настройки требуется привлечение квалифицированных специалистов, что может увеличить начальные затраты.
• Прибор не предназначен для эксплуатации в условиях агрессивных сред или экстремально низких/высоких температур, что ограничивает его применение в некоторых специфических условиях.
• Регулярное техническое обслуживание и проверки обязательны для предотвращения ложных срабатываний и обеспечения долговременной надежности работы.
• При интеграции с дополнительными внешними модулями возможны дополнительные затраты на оборудование и его настройку.

Благодаря широкому спектру функциональных возможностей и высокой надежности, «ВЭРС-ПК 4МТ версия 3.2» станет оптимальным выбором для защиты объектов различного назначения – от административных зданий до промышленных предприятий. Устройство гарантирует оперативное обнаружение сигналов тревоги, позволяя минимизировать риски и обеспечивать безопасность людей и имущества. Его продуманная конструкция и возможности по интеграции в комплексные системы безопасности делают его востребованным решением для современных условий эксплуатации.

Характеристики:

• Количество ШС, подключаемых к прибору, шт:
- ВЭРС ПК2, шт: 2
- ВЭРС ПК4, шт: 4
- ВЭРС ПК8, шт: 8
• Тип и построение поддерживаемых шлейфов сигнализации: Неадресные, Радиальные
• Максимальное количество пожарных извещателей:
- подключаемых в один ШС прибора, шт: 32, не более
- подключаемых суммарно к прибору, шт: 512, не более
• Напряжение на клеммах для подключения ШС:
- в дежурном режиме, В: 17 +-1,7
- при разомкнутом состоянии ШС, В: 22 +-1
• Максимальный ток на клеммах ШС:
- для токопотребляющих извещателей, мА: 3 +-0,2
- при замкнутом состоянии ШС, мА: 20 +-2
• Сопротивление утечки между проводами ШС:
- для охранного ШС, кОм: 20, не менее
- для пожарного ШС, кОм: 50, не менее
• Сопротивление выносного резистора, кОм: 7,5 +-5%
• Максимальное сопротивление ШС без учета выносного элемента, Ом: 220, не более
• Суммарное сопротивление линии связи с пожарными извещателями, при котором регистрируется её неисправность, кОм:
- Менее 0,22
- Более 25
• Время реакции на нарушение шлейфа, мсек: 50, 300, 3000
• Задержка опроса ИП при верификации, сек: 30, 60, 120
• Задержки для охранного ШС (опционально):
- задержка взятия на охрану для тактики «с задержкой на выход и вход» и «задержка с открытой дверью», сек: 15, 30, 45, 60
- задержка включения выносного звукового оповещателя (сирены) при нарушении ШС, сек: 0, 15, 30, 60

• Питание прибора:
- от сети переменного тока частотой (501) Гц, В: 135…242
- от аккумулятора, В: 12 +-15%
• Номинальная емкость (габаритный размер) встраиваемой аккумуляторной батареи 12В, А*ч, (ШхГхВ, мм): 4,5 (90х70х107)
• Допустимая емкость (габаритный размер) встраиваемой аккумуляторной батареи 12В, А*ч, (ШхГхВ, мм) (только для ВЭРС-ПК (8,4,2) П Версия 3.2, ВЭРС-ПК (8,4,2) ПТ Версия 3.2, ВЭРСПК (8,4,2) М Версия 3.2, ВЭРС-ПК (8,4,2) МТ Версия 3.2): 7 (151х65х101)
• Макс. мощность, потребляемая прибором от сети переменного тока, ВА: 12, не более
• Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А: 0,16, не более
• Время работы прибора от АКБ при пропадании сетевого напряжения:
- в дежурном режиме без внешней нагрузки по цепи 12В, час: 28, не менее
- в режиме тревоги при полной нагрузке по цепи 12В, час: 3,75, не менее
• Напряжение на аккумуляторе, при котором отключаются прибор, В: 10 ..10,2
• Минимальное напряжение на аккумуляторе, при котором прибор осуществляет его заряд, В: 11

• Напряжение, выдаваемое прибором на внешнюю нагрузку, В: 12 +-2
• Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ) , А: 0,5, не более
• Количество встроенных выходов управления оповещением, шт: 3
• Максимальный ток по каждому выходу оповещения «-Со», «-Си», «-Та» в кратковременном режиме (не более 5 мин.), А: 1, не более
• Максимальный ток по каждому выходу оповещения «-Со», «-Си», «-Та» в постоянном режиме, А: 0,5, не более

• Количество встроенных реле прибора, шт: 3
• Параметры реле ПЦН1 для приборов ВЭРС-ПК(8,4,2) Версия 3.2:
- напряжение переменного тока, В 250,не более
- напряжение постоянного тока, В 30, не более
- коммутируемый переменный ток, А: 7, не более
- коммутируемый постоянный ток, А: 5, не более
• Параметры реле ПЦН2 и ПЦН3 для приборов ВЭРС-ПК(8,4,2) Версия 3.2:
- напряжение переменного тока, В: 120,не более
- напряжение постоянного тока, В: 24, не более
- ток, А: 2, не более
• Параметры реле ПЦН1, ПЦН2 и ПЦН3 для приборов ВЭРС-ПК(8,4,2) ТРИО-М Версия 3.2 и ВЭРС-ПК(8,4,2) ТРИОЛАН Версия 3.2:
- напряжение переменного тока, В 250,не более
- напряжение постоянного тока, В 30, не более
- коммутируемый переменный ток, А: 7, не более
- коммутируемый постоянный ток, А: 5, не более

• Максимальное время реакции прибора на любой входящий сигнал (активация внешнего подключенного устройства или изменение состояния внешней входной или выходной линии/цепи), с: 3, не более
• Длительность звучания внутреннего звукового сигнализатора и внешнего звукового оповещателя в режиме «Тревога», мин: 5
• Длительность звучания внутреннего звукового сигнализатора и внешнего звукового оповещателя в режиме «Пожар»: Неогранич.
• Уровень звукового давления, оказываемого встроенным звуковым сигнализатором на расстоянии 1 м от прибора, дБ: 60, не менее
• Максимальное количество ключей ТМ, записываемых в прибор, шт: 255
• Емкость встроенного регистратора событий, событий: 1024, не менее. Только для приборов в исполнениях со встроенным регистратором событий (ВЭРС-ПК(8,4,2) (П,М)(Т)-РС Версия 3.2)
• Максимальное количество блоков реле «ВЭРС-БРУ Версия 3.1.» и/или блоков ключей «ВЭРС-БК», подключаемых к прибору:
- ВЭРС ПК2, шт: 2
- ВЭРС ПК4, шт: 4
- ВЭРС ПК8, шт: 8

• Прибор обеспечивает требования электромагнитной совместимости по ГОСТ Р 53325
• Напряжение помех, создаваемых прибором в проводах и токопроводящих конструкциях не превышает значения нормы УК1 по ГОСТ Р 50009. Напряженность поля помех, создаваемых прибором в пространстве, не превышает значения нормы ИП1 по ГОСТ Р 50009.
• Прибор устойчив к воздействию электромагнитных помех, распространяющихся в пространстве и соответствует нормам УП1 (степень жесткости 2) и УП2 по ГОСТ Р 50009 при качестве функционирования по ГОСТ 29073 и ГОСТ 29280.
• Время технической готовности к работе, с: 20, не более
• Максимальный срок службы прибора, лет: 10
• Вероятность безотказной работы (за 1000 ч): 0,98
• Степень защиты от воздействия окружающей среды: IP20
• Класс прибора по ГОСТ Р 51179-98 (МЭК 870-2-1-95): VR3
• Условия эксплуатации:
- диапазон рабочих температур (без АКБ), С: -30…+50 - относительная влажность при температуре окружающего воздуха: 25С, % до 98
• Климатическое исполнение: УХЛ3
• Габаритные размеры прибора, мм: 240х200х83,5, не более
• Масса прибора без аккумулятора, кг: 0,9, не более
