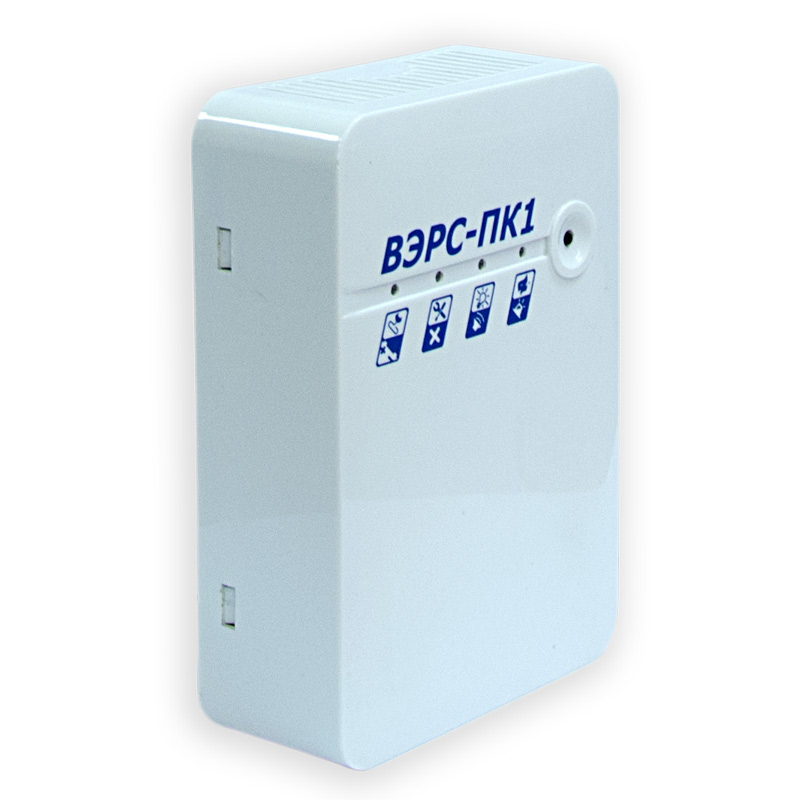

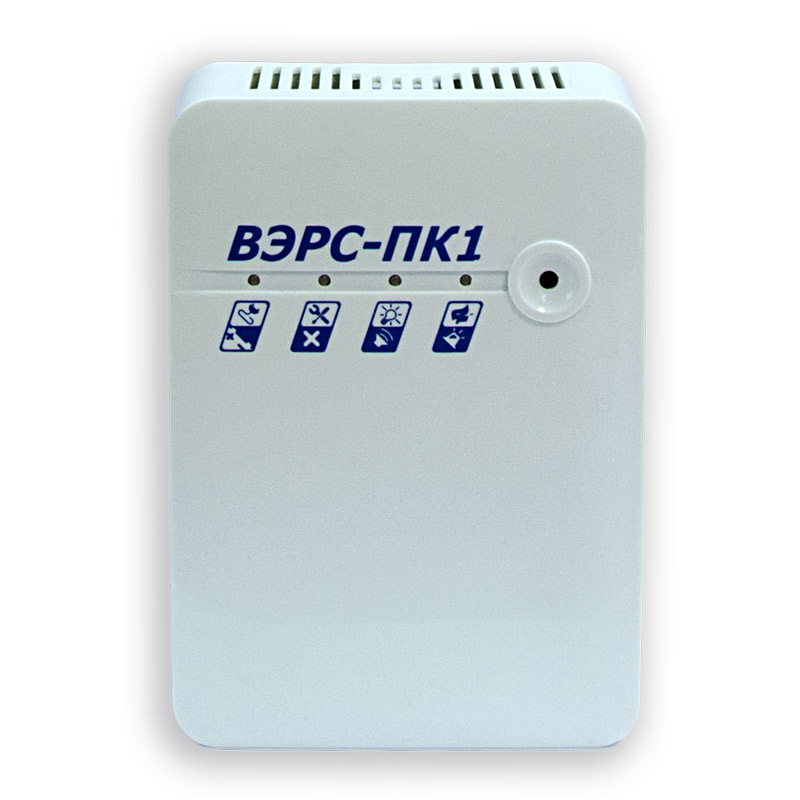

Прибор ВЭРС-ПК 1-01 версия 3.2 приемно-контрольный охранно-пожарный

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК 1-01 версия 3.2

«ВЭРС-ПК 1-01 версия 3.2» – это современное приемно-контрольное устройство, предназначенное для комплексного охранно-пожарного контроля в охраняемых объектах. Прибор разработан с использованием передовых технологий для приёма сигналов от пожарных и охранных извещателей, а также для визуальной индикации текущего состояния системы сигнализации. Устройство обеспечивает контроль целостности подключенных шлейфов, оперативное обнаружение обрывов и коротких замыканий, а также мгновенное реагирование на срабатывание извещателей с помощью встроенных реле и светодиодных индикаторов.

ВЭРС-ПК 1-01 гарантирует стабильную работу при круглосуточном режиме эксплуатации и позволяет интегрировать его в существующую систему безопасности как в новых, так и в модернизируемых объектах. Прибор отличается высокой надёжностью, благодаря чему срок его службы может достигать 10 лет, а гарантийный период составляет 5 лет. Устройство способно работать как от сети переменного тока, так и от встроенного резервного аккумулятора, что обеспечивает непрерывное функционирование системы даже при перебоях электроснабжения.

Простота монтажа, наличие подробного руководства по эксплуатации и возможность тонкой настройки параметров через систему конфигурирования делают этот прибор привлекательным выбором для специалистов в области пожарной безопасности и охраны. Дополнительной защитой является функция антисаботажного режима, позволяющая предотвратить несанкционированное вмешательство в работу прибора с помощью посторонних ключей Touch Memory.

Особенности:

• Приём сигналов от автоматических и ручных пожарных и охранных извещателей.
• Контроль целостности шлейфов сигнализации с автоматическим обнаружением обрыва или короткого замыкания.
• Быстрый отклик на срабатывание извещателей с временными интервалами от 300 до 3000 мс.
• Возможность подключения до 32 извещателей в одном пожарном шлейфе.
• Резервирование питания посредством встроенного аккумулятора для работы в случае отключения сети.
• Интуитивно понятная система конфигурирования и антисаботажная защита для предотвращения несанкционированного доступа.

Преимущества:

• Высокая надёжность и долговечность устройства, соответствующая современным стандартам безопасности.
• Компактные размеры и возможность установки в монтажных шкафах, что позволяет экономить пространство и обеспечивает дополнительную защиту.
• Универсальность использования для различных типов извещателей и оповещателей.
• Автоматический переход на резервное питание без выдачи ложных сигналов, что гарантирует непрерывную работу системы.
• Подробное техническое описание и удобное руководство по эксплуатации, способствующие быстрому обучению персонала.
• Соответствие ГОСТ Р 51179-98 и другим нормативным требованиям, подтверждающее качество и безопасность прибора.

Недостатки:

• Не предназначен для эксплуатации в агрессивных средах или во взрывоопасных помещениях.
• Требует квалифицированного монтажа и строгого соблюдения норм установки для корректной работы.
• Ограниченная возможность подключения внешних исполнительных устройств, таких как приводы или дополнительные оповещатели.
• Возможна чувствительность к неправильной эксплуатации, что может приводить к ложным срабатываниям.
• Система конфигурирования может показаться сложной для неопытного пользователя и требует внимательного изучения руководства.

ВЭРС-ПК 1-01 версия 3.2 – это надёжное и современное решение для обеспечения пожарной безопасности и охраны объектов. Благодаря продуманной конструкции, широким функциональным возможностям и высокому уровню защиты, прибор станет незаменимым элементом комплексной системы безопасности, обеспечивая своевременное обнаружение аварийных ситуаций и оперативное реагирование на них.

Характеристики:

• Количество ШС, подключаемых к прибору, шт: 1
• Тип и построение поддерживаемых шлейфов сигнализации: Неадресные, Радиальные
• Максимальное количество пожарных извещателей: подключаемых в ШС прибора, шт 32, не более
• Напряжение на клеммах для подключения ШС:
- в дежурном режиме, В: 18,5 … 19
- при разомкнутом состоянии ШС, В: 21 … 26
• Максимальный ток на клеммах ШС:
- для токопотребляющих извещателей, мА: 3 +-0,2
- при замкнутом состоянии ШС, мА: 20 +-2
• Сопротивление утечки между проводами ШС:
- для охранного ШС, кОм: 20, не менее
- для пожарного ШС, кОм: 50, не менее
• Сопротивление выносного резистора, кОм: 7,5 +-5%
• Максимальное сопротивление ШС без учета выносного элемента, Ом: 220, не более
• Суммарное сопротивление линии связи с пожарными извещателями, при котором регистрируется её неисправность, кОм:
- Менее 0,22
- Более 25
• Время реакции на нарушение шлейфа, мсек: 50, 300, 3000
• Задержка опроса ИП при верификации, сек: 30, 60, 120
• Задержки для охранного ШС (опционально):
- задержка взятия на охрану для тактики «с задержкой на выход и вход» и «задержка с открытой дверью», сек: 15, 30, 45, 60
- задержка включения выносного звукового оповещателя (сирены) при нарушении ШС, сек: 0, 15, 30, 60

• Питание прибора:
- от сети переменного тока частотой (50 +-1) Гц, В: 135…242
- от аккумулятора, В: 12 +-15%
• Номинальная емкость (габаритный размер) встраиваемой аккумуляторной батареи 12В, А*ч, (ШхГхВ, мм): 1,2 (99х58х43)
• Макс. мощность, потребляемая прибором от сети переменного тока, ВА: 5, не более
• Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А: 0,05, не более
• Время работы прибора от АКБ при пропадании сетевого напряжения:
- в дежурном режиме без внешней нагрузки по 12В, час: 24, не менее
- в режиме тревоги при полной нагрузке по 12В, час: 3, не менее
• Напряжение на АКБ, при котором отключается прибор, В: 10 ..10,2
• Минимальное напряжение на аккумуляторе, при котором прибор осуществляет его заряд, В: 9,5

• Напряжение, выдаваемое прибором на внешнюю нагрузку, В: 12 +-2
• Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ) , А: 0,5, не более
• Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП), А: 0,7, не более
• Количество встроенных выходов управления оповещением, шт: 2
• Максимальный ток по каждому выходу оповещения «-С», «-Т» в кратковременном режиме (не более 5 мин.), А: 0,7, не более
• Максимальный ток по выходу оповещения:
- «-С», в постоянном режиме, А: 0,5, не более
- «-Т», в постоянном режиме, А: 0,3, не более

• Количество встроенных реле прибора, шт: 2
• Параметры реле ПЦН:
- напряжение переменного тока, В: 120, не более
- напряжение постоянного тока, В: 24, не более
- ток, А: 2, не более

• Максимальное время реакции прибора на любой входящий сигнал (активация внешнего подключенного устройства или изменение состояния внешней входной или выходной линии/цепи), с: 3, не более
• Длительность звучания внутреннего звукового сигнализатора и внешнего звукового оповещателя:
- в режиме «Тревога», мин: 5
- в режиме «Пожар»: Неогранич.
• Уровень зв. давления, оказываемого встроенным звуковым сигнализатором на расстоянии 1 м от прибора, дБ: 60, не менее
• Макс. количество ключей ТМ, записываемых в прибор:
- для управления ШС, шт: 254
- для управления дублирующим оповещением, шт: 1

• Прибор обеспечивает требования электромагнитной совместимости по ГОСТ Р 53325
• Напряжение помех, создаваемых прибором в проводах и токопроводящих конструкциях не превышает значения нормы УК1 по ГОСТ Р 50009.
• Напряженность поля помех, создаваемых прибором в пространстве, не превышает значения нормы ИП1 по ГОСТ Р 50009.
• Прибор устойчив к воздействию электромагнитных помех, распространяющихся в пространстве и соответствует нормам УП1 (степень жесткости 2) и УП2 по ГОСТ Р 50009 при качестве функционирования по ГОСТ 29073 и ГОСТ 29280.
• Время технической готовности к работе, с: 20, не более
• Максимальный срок службы прибора, лет: 10
• Вероятность безотказной работы (за 1000 ч): 0,98
• Степень защиты от воздействия окружающей среды: IP20
• Класс прибора по ГОСТ Р 51179-98 (МЭК 870-2-1-95): VR3
• Условия эксплуатации:
- диапазон рабочих температур (без АКБ), С: -30…+50
- относительная влажность при температуре окружающего воздуха: 25С, % до 98
• Климатическое исполнение: УХЛ3
• Габаритные размеры прибора, мм: 116х164х49, не более
• Масса прибора без аккумулятора, кг: 0,34, не более
