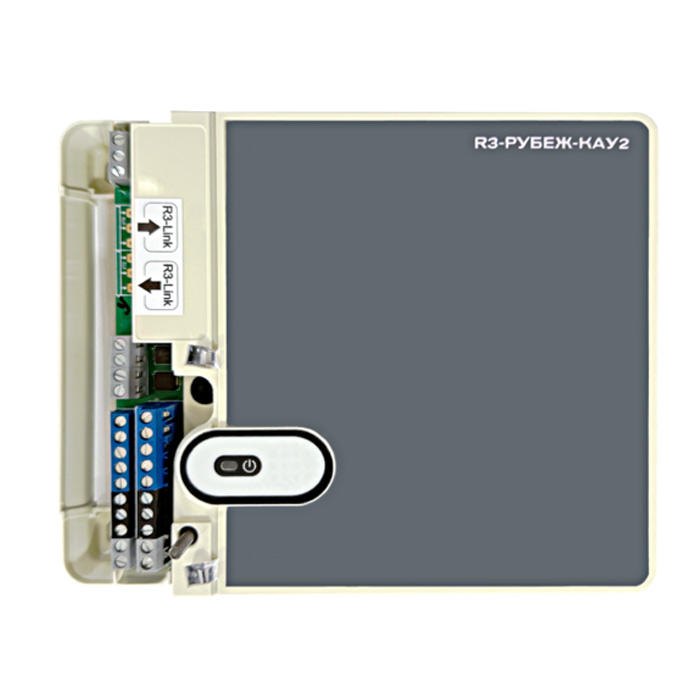

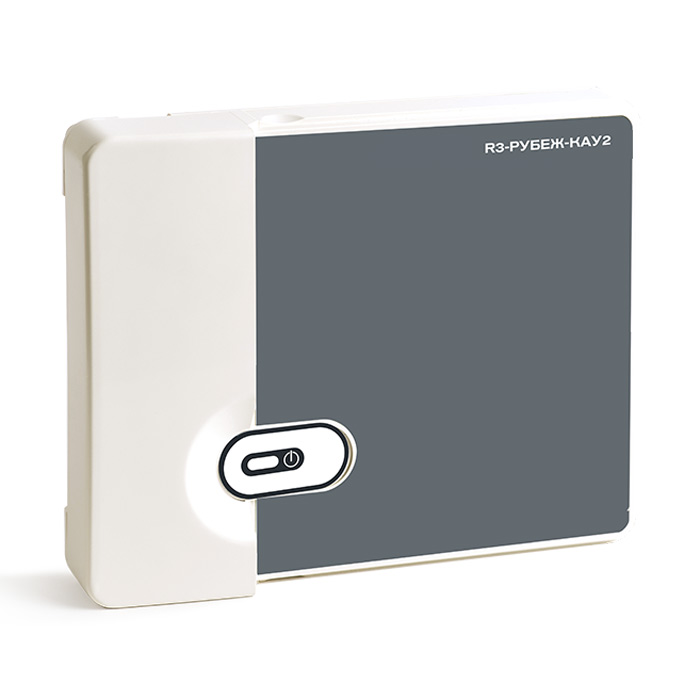

Контроллер адресных устройств R3-Рубеж-КАУ2

Контроллер адресных устройств R3-Рубеж-КАУ2

Контроллер R3-Рубеж-КАУ2 – современное решение для адресных систем охранной и пожарной сигнализации, контроля доступа и систем автоматизации. Разработанный компанией «Рубеж», этот прибор объединяет в себе передовые технологические решения и высокую надёжность, что позволяет обеспечить бесперебойную работу даже в сложных условиях эксплуатации. Устройство спроектировано с учётом строгих требований ГОСТ и стандартов электробезопасности, гарантируя защиту от электромагнитных помех и стабильную работу в широком диапазоне температур (от 0 до +55 °C) и относительной влажности до 93 %. Благодаря компактным габаритам (примерно 160×200×50 мм) и малому весу, контроллер легко монтируется как в стандартных помещениях, так и на объектах с особыми условиями эксплуатации.

Контроллер оборудован энергонезависимой памятью, что позволяет сохранять конфигурацию системы и вести подробный журнал событий. Это существенно упрощает диагностику, техническое обслуживание и последующее обновление программного обеспечения через интерфейсы USB или R3-Link. Благодаря высокой скорости обмена данными, устройство способно оперативно реагировать на любые сбои или изменения состояния подключённых адресных устройств, поддерживая до 500 единиц техники. Интеграция с программным обеспечением FireSec даёт возможность централизованного управления и мониторинга системы, что особенно актуально для крупных объектов с распределёнными зонами охраны и пожаротушения.

Особенности:

• Компактные габаритные размеры и малый вес, обеспечивающие удобство монтажа и интеграции в различные конструкции.
• Поддержка подключения до 500 адресных устройств через систему R3-Link, что позволяет создавать масштабируемые системы безопасности.
• Наличие энергонезависимой памяти для хранения базы данных адресных устройств и журналов событий.
• Высокая степень защиты от электромагнитных помех и соответствие современным стандартам безопасности.
• Работа в широком диапазоне температур (0…+55 °C) и высокой относительной влажности (до 93 %), что гарантирует стабильную работу в любых условиях.
• Интеграция с ПО FireSec для удалённого мониторинга, настройки и управления системой.

Преимущества:

• Высокая надёжность работы с показателем безотказности 0,98 за 1000 часов эксплуатации.
• Универсальность применения в системах охранной сигнализации, пожаротушения и контроля доступа.
• Удобство обновления программного обеспечения и настройки параметров через интуитивно понятное приложение «Администратор».
• Расширенные функциональные возможности по мониторингу и управлению сетью адресных устройств.
• Соответствие требованиям ГОСТ и стандартам электробезопасности, обеспечивающее безопасную эксплуатацию.
• Масштабируемость системы, позволяющая легко интегрировать устройство в крупные комплексы безопасности.

Недостатки:

• Первичная настройка может требовать специализированных знаний и подготовки персонала.
• Требовательность к соблюдению электромагнитной совместимости при монтаже, что может потребовать дополнительных мер по организации кабельных трасс.
• Ограниченные возможности модификации аппаратной части после установки, что снижает гибкость адаптации к изменяющимся требованиям.
• Необходимость регулярного технического обслуживания для поддержания оптимальной работоспособности и корректной работы системы.
• Высокая стоимость устройства может стать существенным фактором при формировании бюджетов для малых объектов.

Контроллер R3-Рубеж-КАУ2 – это надёжное и функциональное решение для обеспечения безопасности объектов различного масштаба. Его современные технические характеристики, высокое качество сборки и широкие возможности интеграции делают его незаменимым элементом комплексных систем охраны и пожарной сигнализации, обеспечивая оперативное реагирование и стабильное управление даже в условиях повышенных требований к безопасности.

Характеристики:

• Количество двухпроводных АЛС, подключаемых к КАУ: 2 радиальные или кольцевые. Для расчета и проектирования АЛС рекомендуется программа «Калькулятор АЛС R3».
• Максимальное количество АУ, подключаемых к КАУ, – 500. При этом на одной АЛС, – не более 250.
• Количество внешних интерфейсов для обмена и программирования:
– R3-Link – 1 (PORT IN, PORT OUT);
– USB – 1. Тип кабеля интерфейса USB – USB 2.0 A-B SHIELDED HIGH SPEED CABLE.
• Максимальное сопротивление проводов АЛС, при котором КАУ сохраняет работоспособность, – не более 220 Ом.
• Ток КЗ АЛС, – не более 250 мА, максимально допустимый ток АЛС – до 220 мА.
• Напряжение на клеммах АЛС КАУ, – не более 36 В.
• Клеммные колодки обеспечивают соединение с проводами сечением от 0,35 до 2,5 мм .
• По устойчивости к электромагнитным помехам КАУ соответствует требованиям 2 степени жесткости соответствующих стандартов, перечисленных в приложении Б ГОСТ Р 53325-2012.
• Длина АЛС – не более 3000 м. Длина кабеля между соседними устройствами интерфейса R3-Link – не более 1000 м. Длина кабеля интерфейса USB – до 3 м.
• Питание КАУ осуществляется по двум вводам от внешних источников постоянного тока с диапазоном выходного напряжения (10,2 – 14,4) В или (20,4 – 28,8) В.
• Ток, потребляемый КАУ от ИВЭПР, приведен в таблице 1, при подключении к его АЛС различных АУ, рассчитывается по формулам (1) и (2).
• Для устойчивой работы системы и обеспечения безопасной эксплуатации КАУ необходимо заземлить. При монтаже системы в первую очередь выполняется заземление, при демонтаже заземление отключается в последнюю очередь.
• Количество событий основного журнала – 10240, охранного – 500, журнала событий получаемых от устройств систем контроля уровня доступа – 51000.
• КАУ сейсмостоек при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой до 70 м по ГОСТ 30546.1-98.
• КАУ рассчитан на непрерывную эксплуатацию при температуре окружающей среды от 0 С до плюс 55 С и относительной влажности воздуха до 93 %, без образования конденсата.
• Вероятность безотказной работы за 1000 ч – 0,98
• Средний срок службы – 10 лет.
• Габаритные размеры (В × Ш × Г) – (160 × 200 × 50) мм.
• Масса – не более 1 кг.
