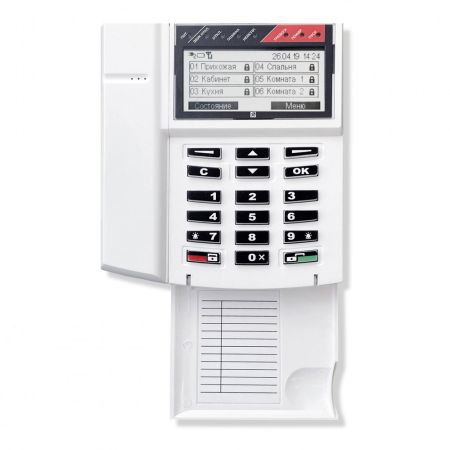

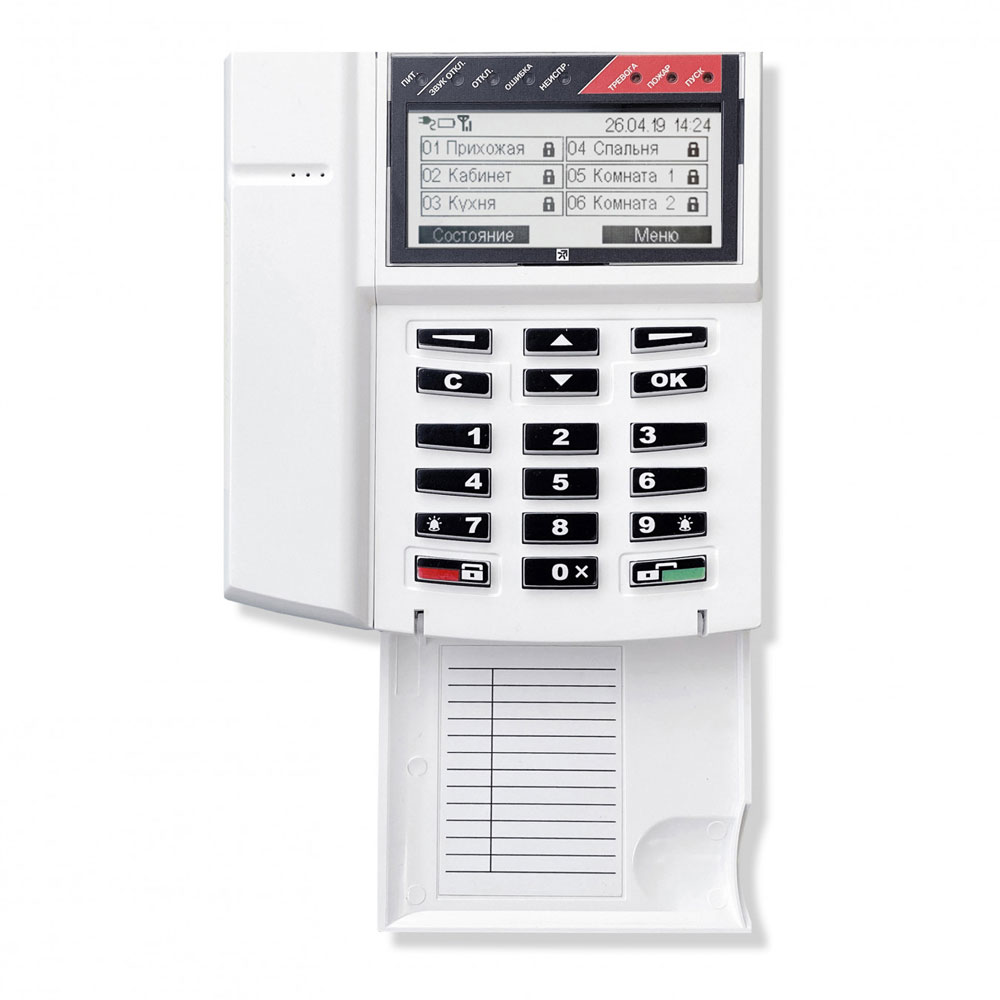

Панель-1-ПРО представляет собой сегментный контроллер радиосистемы «Стрелец-ПРО», разработанный для построения надёжных интегрированных систем безопасности. Устройство выполняет функции контроллера сегмента, обеспечивая приём и передачу событий от радиоустройств системы, управление исполнительными устройствами и обмен данными с центральным пультом по IP-каналам Ethernet и GSM через встроенный модем с поддержкой двух microSIM.

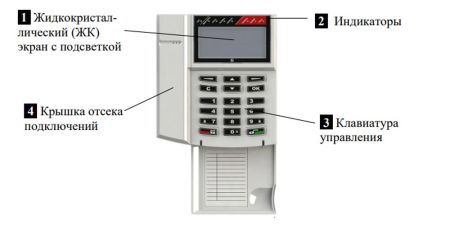

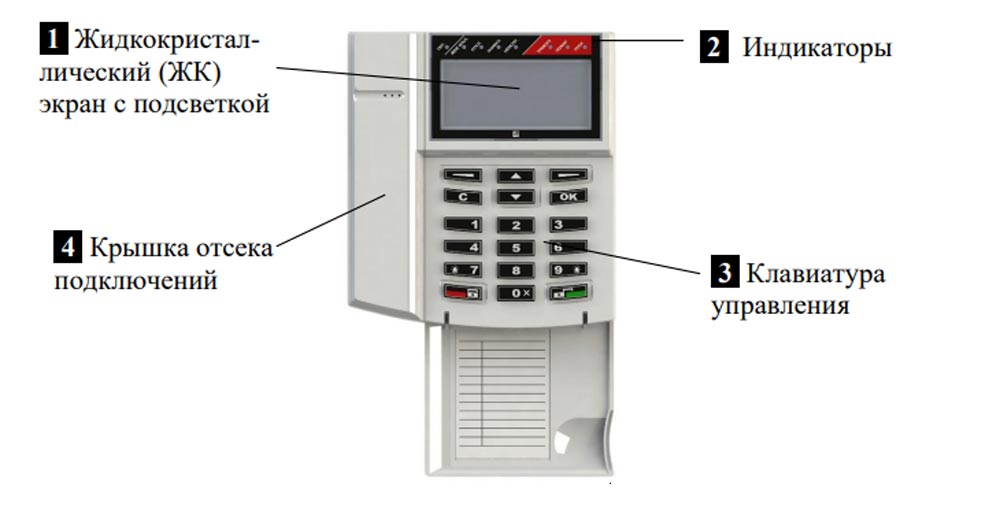

Графический ЖК-дисплей и 18-клавишная подсветка клавиатуры позволяют оперативно управлять системой, просматривать протокол событий и оценивать качество связи. Подключение к облачному сервису Streletz-Cloud и возможность обновления встроенного ПО через USB-порт упрощают удалённую настройку и сопровождение.
Контроллер рассчитан на работу при температурах от –20 до +55 °C и влажности до 93 % без конденсации, имеет степень защиты IP41 и встроенный Li-Pol аккумулятор ёмкостью 2,3 А·ч для автономной работы до 22 часов. Габариты корпуса (145×132×30 мм) и масса менее 0,35 кг делают монтаж компактным и незаметным.
Прибор работает с ПО "Стрелец-Мастер" или "Стрелец-Интеграл" версии 10.5 и выше.
Комплект поставки:
- Контроллер радиоканальных устройств Панель-1-ПРО
- Кабель USB
- Резистор 5,6 кОм – 2 шт.
- Шуруп универсальный 3x30 мм – 5 шт.
- Шуруп универсальный 3x10 мм – 1 шт.
- Дюбель пластмассовый 6x30 мм – 5 шт.
- Документация
Особенности
- Возможность управления до 2047 радиоустройствами системы, включая до 512 пожарных извещателей
- Динамическая маршрутизация радиосети с автоматической регулировкой мощности и частоты

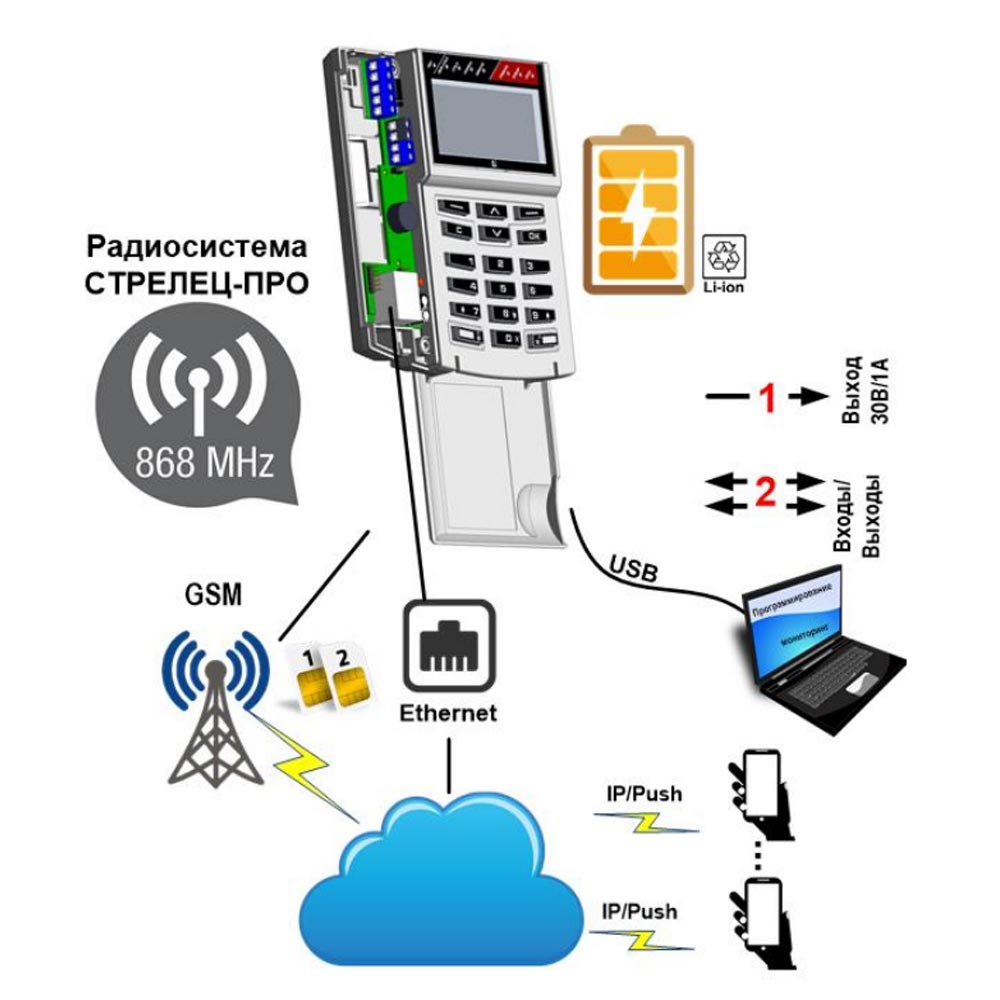

- Двусторонний обмен данными по Ethernet и 2G/4G-каналам через встроенный GSM-модем
- Графический ЖК-дисплей и 18-кнопочная клавиатура для локального управления и индикации
- Два программируемых входа/выхода «открытый коллектор» с контролем цепи до нагрузки и один силовой выход
- Поддержка удалённого конфигурирования и мониторинга через облачный сервис Streletz-Cloud
- Алгоритмы шифрования и динамической аутентификации для защиты радиоканала от подмены устройств
Преимущества
- Высокая надёжность работы в широком диапазоне температур и влажности
- Удобный интерфейс с возможностью мгновенного просмотра протокола событий и состояния питания
- Компактный корпус с защитой IP41 и малым энергопотреблением
- Длительное автономное питание от встроенной АКБ до 22 часов при активном GSM-канале
- Возможность интеграции с ПО «Стрелец-Мастер» и «Стрелец-Интеграл» версии 10.5 и выше
- Гибкая настройка горячих клавиш и текстовых дескрипторов зон и устройств
- Лёгкое обновление прошивки через USB-интерфейс без извлечения устройства
Недостатки
- Необходим внешний источник питания 9–27 В и поддержание заряда резервной АКБ
- Прямая радиосвязь без ретрансляции ограничена 1,2 км
- Качество удалённого подключения зависит от уровня GSM-сигнала
- Ёмкость аккумулятора при отрицательных температурах может снижаться
- Степень защиты корпуса ограничена IP41, не обеспечивает полной пылевлагозащиты
- В одном сегменте допускается не более 128 контроллеров панельного типа
Характеристики:
Функциональные возможности- Контроль и управление устройствами Стрелец-ПРО - до 128 контроллеров в системе

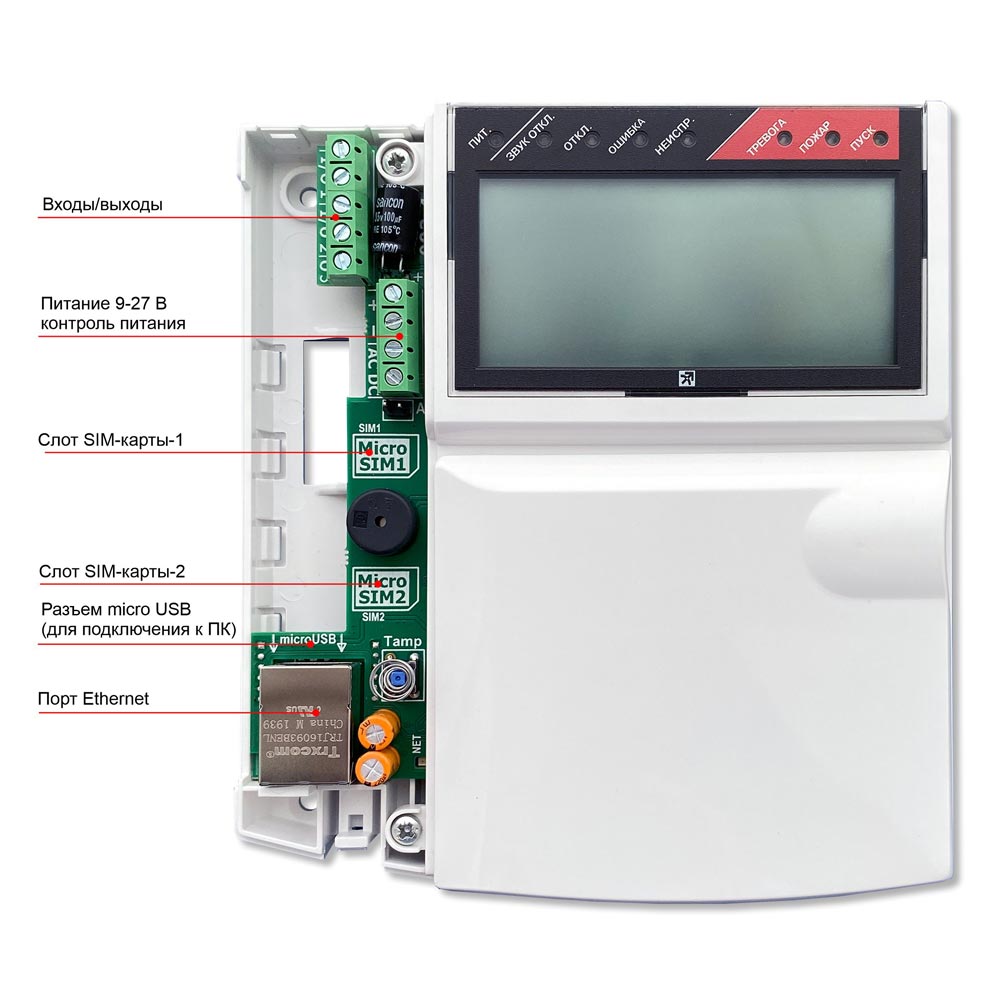

- Входы/выходы: - два аналоговых входа / выхода типа "Открытый коллектор" с контролем цепи до нагрузки (программируются как входы или выходы)
- Контроль вскрытия корпуса
- Каналы обмена с ПЦН: - 2G/4G (через встроенный GSM-модем с поддержкой двух MicroSIM карт)
- Контроль состояния основного и резервного источников питания
- Встроенная АКБ (длительность автономной работы до 22 часов)
- Возможность обновления встроенного ПО через USB-интерфейс
- Анализ и индикация качества линий связи
- до 2047 дочерних устройств Стрелец-ПРО (из них пожарных извещателей: до 512 штук)
- один силовой выход "Открытый коллектор"
- Ethernet
- Жидкокристаллический графический экран.
- Подсветка экрана: белый, зелёный, синий цвета (выбирается в настройках).
- Клавиатура с подсветкой.
- Светодиодные индикаторы: "Пит.", "Звук откл.", "Откл.", "Ошибка", "Неиспр.", "Тревога", "Пожар", "Пуск".
- Звуковой сигнализатор.
- Переменная длина кода пользователя (от 0 до 6 цифр).
- Текстовые дескрипторы зон, групп зон, устройств, пользователей, групп исполнительных устройств.
- Настройка клавиш быстрого доступа.
- Датчик вскрытия корпуса.
- Диапазон рабочих температур: от -20°С до +55 °С.
- Относительная влажность: до 93 % при 40 °С (без конденсации).
- Степень защиты оболочки: IP41
- Габаритные размеры контроллера: 145х132х30 мм.
- Масса Контроллера: не более 0,35 кг.
- Средний срок службы контроллера: не менее 10 лет.
- Частотные диапазоны работы: 866-868 МГц (литера А), 864,0–865,0; 868,0-868,2 МГц; 868,7 - 869,2 МГц (литера С).
- Количество рабочих каналов: 6
- Максимальная излучаемая мощность: не более 25 мВт
- Период контроля связи: 10 мин
- Максимальная дальность радиосвязи: - Контроллер-контроллер: 1,2 км
- Сетевая топология контроллеров: многосвязная сеть с динамической маршрутизацией. Коэффициент разветвлённости: 31, максимальное
- количество участков ретрансляции: 10.
- Сетевая топология контроля устройств Стрелец-ПРО: "Звезда" с коэффициентом разветвлённости: 256. Родительский контроллер выбирается устройством автоматически в зависимости от условий радиосвязи.
- Максимальное количество устройств на одном частотном канале в
- зоне взаимной радиовидимости: не менее 2000 шт.
- Автоматическая перестройка рабочей частоты, автоматическая регулировка мощности, автоматическое переключение режимов дальности.
- Специальные алгоритмы кодирования и динамической аутентификации для исключения возможности постороннего вмешательства в работу радиосистемы и подмены радиоустройств.
- Контроллер: ДУ/УПОВ: 0,6 км
- Обновление встроенного ПО: USB, Ethernet
- Подключение к ПО С-М (ПО С-И): USB, Ethernet
- Подключение к ПО С-М (ПО С-И) через Proxy: Ethernet, 2G/4G
- Работа с мобильным приложением Стрелец-ПРО: Ethernet, 2G/4G
Максимальное потребление контроллера интернет-траффика при использовании мобильного приложения: 3 МБ в сутки, при подключении ПО Стрелец-Мастер через Proxy (сервис Streletz-Cloud): 70 МБ в сутки.
- Выходы типа "Открытый коллектор" с контролем цепи до нагрузки (+OUT-): 2 шт. - напряжение на нагрузке: от 9 до 27 В (соответствует напряжению внешнего питания)
- Силовой выход типа "Открытый коллектор" (Power OUT): 1 шт. - напряжение на нагрузке: до 28 В
- Защита выходов от короткого замыкания
- максимальный ток в нагрузке: не менее 0,15 А
- максимальный ток в нагрузке: не более 1 А
- Возможность использования выходов типа "Открытый коллектор" с контролем цепи до нагрузки в качестве цепей контроля шлейфов сигнализации (ШС) (-IN+): 2 шт. (без питания извещателей по шлейфу).
- Сопротивление ШС охранной, тревожной, технологической, сигнализации, цепь контроля наряда, вход управления, вход внешней неисправности: - от 4 до 7 кОм: состояние "Норма"
- Сопротивление ШС пожарной сигнализации или технологической с контролем на КЗ и обрыв - от 4 до 7 кОм: состояние "Норма"
- Сопротивление ШС пожарной сигнализации c распознаванием срабатывания двух извещателей - от 4 до 7 кОм: состояние "Норма"
- Напряжение на разомкнутом ШС: не менее 2,9 В
- Ток короткого замыкания ШС: не более 0,6 мА
- Регистрация нарушения ШС: на время 500 мс и более, сохранение состояния "Норма": на время 300 мс и менее
- 10 кОм и более или 2,8 кОм и менее: состояние "Нарушение"
- от 1,0 до 2,8 кОм, либо от 10 до 20 кОм: состояние "Пожар" ("Технологическая тревога")
- 40 кОм и более или 200 Ом и менее: состояние "Неисправность"
- от 1,7 до 2,9 кОм: "Пожар1", от 0,6 до 1,6 кОм, либо от 10 до 20 кОм: "Пожар2"
- 40 кОм и более или 200 Ом и менее: состояние "Неисправность"
- Источники питания: - внешний постоянного тока от 7,5 до 28В
- Входы "AC" и "DC" для подключения и контроля состояния внешних источников питания: - напряжение ниже 10,5 В: неисправность источника питания;
- Макс. ток потребления контроллера:300 мА
- Длительность работы от АКБ при передаче информации по GSM: до 22 часов, при выключенной передаче информации по Ethernet и GSM: до 24 часов.
- Заряд АКБ происходит только в диапазоне температур от 0°С до плюс 40 °С.
- внешний постоянного тока от 4,5 до 5,5В по интерфейсу USB (только вместе с встроенной АКБ)
- встроенная АКБ, номинальное напряжение 3,7В (для подключения АКБ необходимо установить перемычку "Вкл. АКБ")
- напряжение от 11 В и выше: норма источника питания.
Бренд | Аргус-Спектр |
Адресный | Да |
Исполнение | Для помещений |
Тип монтажа | Настенный |
Материал | Пластик |
Индикация | Световая/Звуковая |
Напряжение питания | 10...28 В |
Потребляемый ток, макс. | 300 мА |
Габариты | 145х132х30 мм |
Вес, кг | 0.35 |
Рабочая температура | от -20°C до +55°C |
Класс защиты (IP) | IP41 |
Наработка на отказ, не менее | 60 000 часов |
Средний срок службы | Не менее 10 лет |
Гарантия | 5 лет |
Страна производства | Россия |
