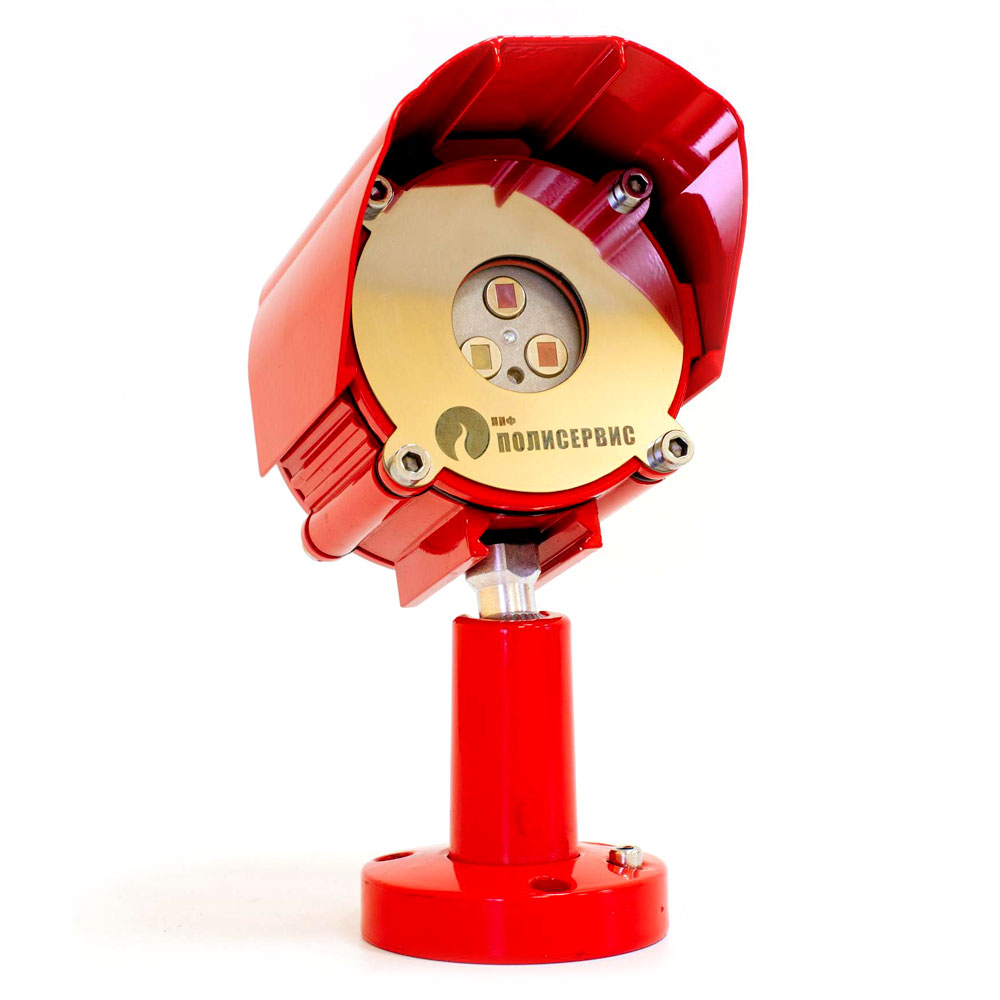

Пожарный извещатель ТЮЛЬПАН 3-14 пламени, ИК односпектральный

Пожарный извещатель ТЮЛЬПАН 3-14 пламени, ИК односпектральный

Извещатель пожарный пламени Тюльпан 3‑14 — это компактный инфракрасный датчик, разработанный для быстрого и устойчивого распознавания открытого огня на ранней стадии пожара даже в сложных производственных условиях. Извещатель предназначен для обнаружения электромагнитного излучения пламени и формирования извещения о пожаре.

Трёхканальная система приёма излучения (основной измерительный канал 4,4 мкм и два опорных — 4,0 мкм и 5,0 мкм) вместе с микропроцессорной адаптивной обработкой сигнала позволяет устройству уверенно отличать пламя углеводородов от помех, формируя извещение «Пожар» менее чем за 5–10 с. Угол обзора 90° и дальность обнаружения стандартных тест‑очагов до 25 м обеспечивают надёжный контроль значительной площади, а степень защиты корпуса IP55 и рабочий диапазон температур –40…+55 °C открывают возможность установки как в помещениях, так и на открытых площадках.

Малое энергопотребление (150 мкА в дежурном режиме при переводе переключателя «Питание» в режим энергосбережения) снижает нагрузку на систему электропитания объекта. Средняя наработка на отказ составляет 60 000 ч при расчётном сроке службы не менее 10 лет, что подтверждено паспортом и руководством по эксплуатации.

Особенности

• трёхканальное инфракрасное обнаружение пламени с максимумами чувствительности 4,0 мкм, 4,4 мкм, 5,0 мкм
• дальность устойчивого срабатывания по тест‑очагам ТП‑5/ТП‑6 до 25 м при угле обзора 90°
• регулируемое время анализа пламени 5 или 10 с (переключатель «Время»)
• встроенный источник тестового излучения для автоматической сквозной самопроверки
• индикация режимов «Норма», «Пожар», «Неисправность» единичным светодиодом
• два оптронных реле с гальванической развязкой (100 В/100 мА) для передачи извещений «Пожар» и «Неисправность»
• алюминиевый корпус с защитой IP55, стойкий к вибрации и коррозии, массой всего 0,7 кг
• диапазон рабочих температур –40…+55 °C и влажность до 93 % при 40 °C
• питание 8–28 В постоянного тока, 4‑проводное подключение по шлейфу пожарной сигнализации
• комплект поставки включает монтажные ключи, отвёртку, руководство и паспорт устройства

Преимущества

• высокая помехоустойчивость благодаря двум опорным каналам и алгоритму адаптивной фильтрации
• надёжное обнаружение факельных очагов при сильной запылённости или ярком солнечном свете
• минимальное энергопотребление в режиме «энергосбережение» и короткое время готовности (≤ 45 с)
• простая юстировка по месту установки и возможность монтажа на стену, перекрытие или технологическое оборудование
• длительный ресурс (не менее 10 лет) и межсервисный интервал без обязательной регулярной регулировки
• отчётливая световая индикация упрощает визуальный контроль работоспособности персоналом
• сертифицировано по ГОСТ Р 53325‑2012 и ТР ЕАЭС 043/2017; гарантии производителя 24 месяца

Недостатки

• не реагирует на горение водорода, серы и тлеющий очаг без открытого пламени
• возможны ложные срабатывания при дуговой или газовой сварке, работе ИК‑нагревателей и ярких маячков спецтехники
• снижение дальности обнаружения при сильном дожде, тумане, снегопаде или плотных аэрозолях
• неадресное исполнение: каждый датчик требует индивидуального шлейфа для точной локализации очага
• отсутствие встроенного подогрева оптики ограничивает применение в районах с обледенением без дополнительного обогрева
• максимальная контролируемая зона ограничена 25 м; для больших помещений нужно устанавливать несколько извещателей по логике «И»
• 4‑проводная схема подключения увеличивает количество кабельных трасс по сравнению с двухпроводными адресными системами

Характеристики:

• Максимум спектральной чувствительности, мкм:
- первый опорный ИК-канал: 4,0
- второй опорный ИК-канал: 5,0
- измерительный ИК-канал: 4,4
• Угол обзора ИК-каналов: 90°
• Дальность обнаружения тестовых очагов ТП-5 и ТП-6, м, не менее: 25
• Напряжение питания постоянного тока, В: 8 — 28
• Ток потребления, не более: 4,5 мА
• Время готовности к работе после подачи питания, с, не более: 45
• Время срабатывания, с, не более:
- переключатель «ВРЕМЯ» в положении «OFF»: 5
- переключатель «ВРЕМЯ» в положении «ON»: 10
• Время удержания извещения «Пожар», с, не более:
- переключатель «ФИКСАЦИЯ» в положении «OFF»: 10
- переключатель «ФИКСАЦИЯ» в положении «ON»: до отключения питания (требование ГОСТ Р 53325)*

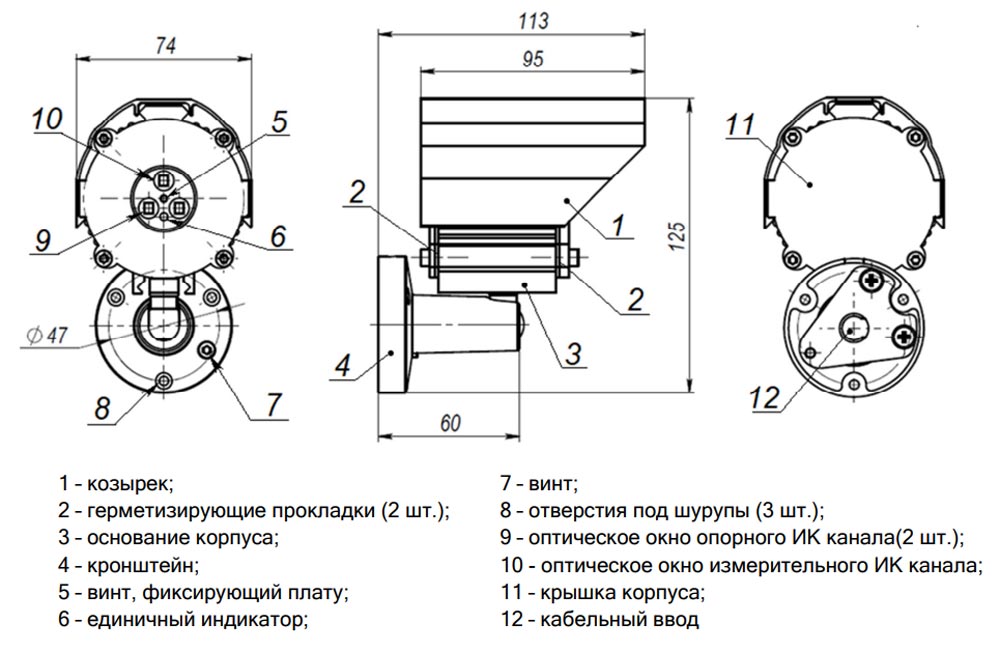

• Габаритные размеры (Ш х Д х В), мм: 74 х 113 х 125
• Масса, кг, не более: 0,7
• Средний срок службы, лет, не менее: 10
• Средняя наработка на отказ, ч, не менее: 60000
• Материал корпуса: алюминий
• Температура эксплуатации: -40..+55С
• Степень защиты извещателя, обеспечиваемая оболочкой, соответствует коду IP55 по ГОСТ 14254.
