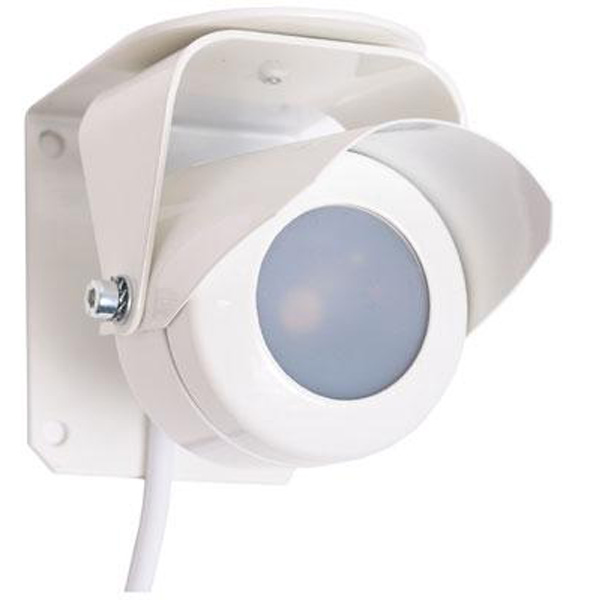

Пожарный извещатель ТЮЛЬПАН 1-1-1 пламени, ИК односпектральный

Пожарный извещатель ТЮЛЬПАН 1-1-1 пламени, ИК односпектральный

Извещатель пожарный пламени ТЮЛЬПАН 1-1-1 (ИП 330-3-1) предназначен для обнаружения электромагнитного излучения пламени на расстоянии не более 60 м в инфракрасном диапазоне с максимумом спектральной чувствительности на λ=4,4 мкм и выдачи извещения о пожаре. Работает в автоматическом режиме и обеспечивает надежную защиту объектов промышленного, складского, административного и общественного назначения.

Устройство сертифицировано по стандартам ТР ЕАЭС 043/2017 и ГОСТ Р 53325-2012, что подтверждает его соответствие требованиям пожарной безопасности. Применяется на открытых площадях и в помещениях со средними помеховыми условиями, где возможно возгорание углеводородов.

Благодаря адаптивной микропроцессорной обработке сигналов и оптической системе на основе линзы Френеля, извещатель обладает повышенной чувствительностью и устойчивостью к помехам, что делает его эффективным для защиты объектов с высокой пожарной нагрузкой и быстрым развитием очага возгорания.

Особенности

• Обнаружение открытого пламени на расстоянии до 60 метров
• Применение в условиях высоких потолков и быстрых темпов распространения огня
• Установка на стены, перекрытия и технологическое оборудование
• Микропроцессорная адаптивная обработка сигналов
• Узкий угол обзора 10° для направленного контроля
• Два варианта подключения: 2- и 4-проводный шлейф
• Световая индикация режимов «Пожар», «Норма», «Неисправность»
• Возможность регулировки помехоустойчивости потенциометром «СЧЕТ»
• Алюминиевый корпус с герметичным соединением и оптическим фильтром
• Простой монтаж с помощью угольника и четырех шурупов

Преимущества

• Высокая точность и скорость обнаружения пламени
• Совместимость с различными типами ППКП
• Надежная работа в суровых климатических условиях
• Длительный срок эксплуатации — не менее 10 лет
• Универсальность применения — от складов до производств с химически активной средой
• Стойкость к воздействию влаги и пыли благодаря защите IP65
• Простота технического обслуживания и диагностики
• Сертификация ЕАЭС и соответствие ГОСТ Р 53325-2012
• Возможность использования в составе логических схем обнаружения по принципу «И»
• Компактные размеры и малый вес облегчают установку

Недостатки

• Не способен обнаруживать пожары без открытого пламени (тление, горение водорода и серы)
• Возможны ложные срабатывания при наличии ИК-излучающих помех (сварка, ИК-нагреватели)
• Снижение чувствительности при наличии препятствий между очагом и устройством
• Необходимость исключения прямого попадания солнечных лучей и фоновых ИК-источников
• В режиме 2-проводного подключения не передается сигнал «Неисправность»
• Требует точной ориентации в пространстве для обеспечения зоны охвата
• Монтаж и обслуживание должны производиться обученным персоналом

Извещатель ТЮЛЬПАН 1-1-1 — это надежное решение для построения эффективной системы раннего обнаружения пламени в помещениях с особыми требованиями к противопожарной безопасности. Он идеально подходит для применения на объектах с высокими потолками, горючими материалами и быстрым развитием очагов возгорания.

Характеристики:

• Максимум спектральной чувствительности, мкм: 4,3
• Угол обзора: 10°
• Дальность обнаружения тестовых очагов, м, не менее:
- ТП-5: 60
- ТП-6: 50
• Напряжение питания постоянного тока, В: 8 — 28
• Ток потребления в дежурном режиме, мА, не более:
- при подключении по 4-х проводному шлейфу: 3
- при подключении по 2-х проводному шлейфу: 0,2
• Ток потребления в режиме тревожного извещения, мА, не более:
- при подключении по 4-х проводному шлейфу: 8
- при подключении по 2-х проводному шлейфу: 6 (устанавливается добавочным резистором Rдоб.)

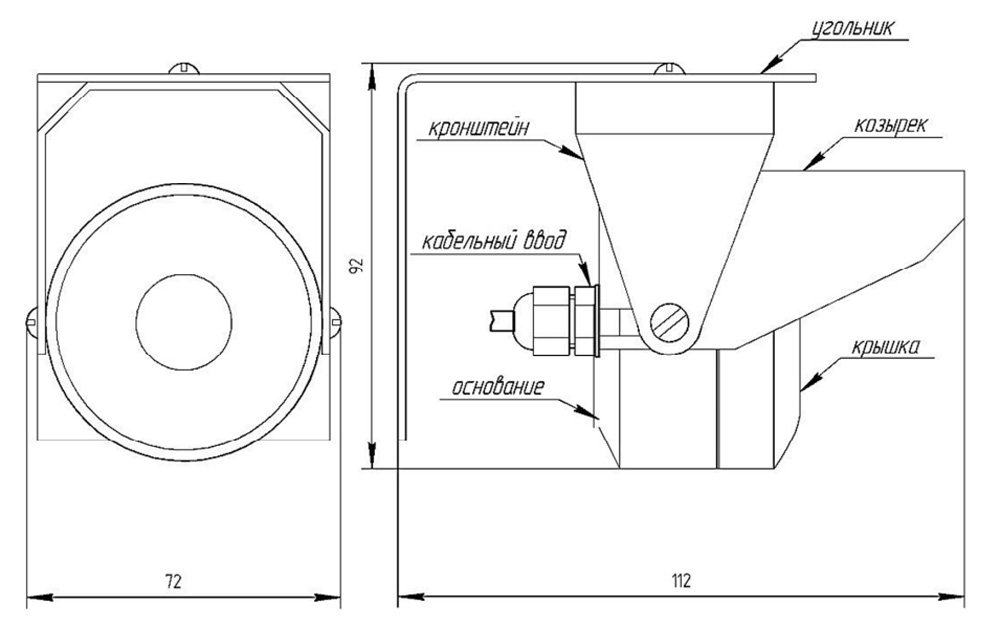

• Габаритные размеры (Ш х Д х В), мм: 72 х 112 х 92
• Масса, кг, не более: 0,4
• Рабочие значения температуры окружающей среды, °С: от минус 40 до плюс 55 включ.
• Средний срок службы, лет, не менее: 10
• Средняя наработка на отказ, ч, не менее: 60000
• Степень защиты: IP65
• Материал корпуса: алюминий

Параметры оптронных реле «Ш1», «Ш2»

• Коммутируемый ток, мА, не более: 100
• Коммутируемое напряжение, В, не более: 100
• Сопротивление закрытого реле, МОм, не менее: 15
• Сопротивление открытого реле, Ом, не более: 16
• Напряжение гальванической развязки входа/выхода, В, не менее: 1500
