Пожарный извещатель ИПДЛ-Д-I/4р дымовой, линейный

Пожарный извещатель ИПДЛ-Д-I/4р дымовой, линейный

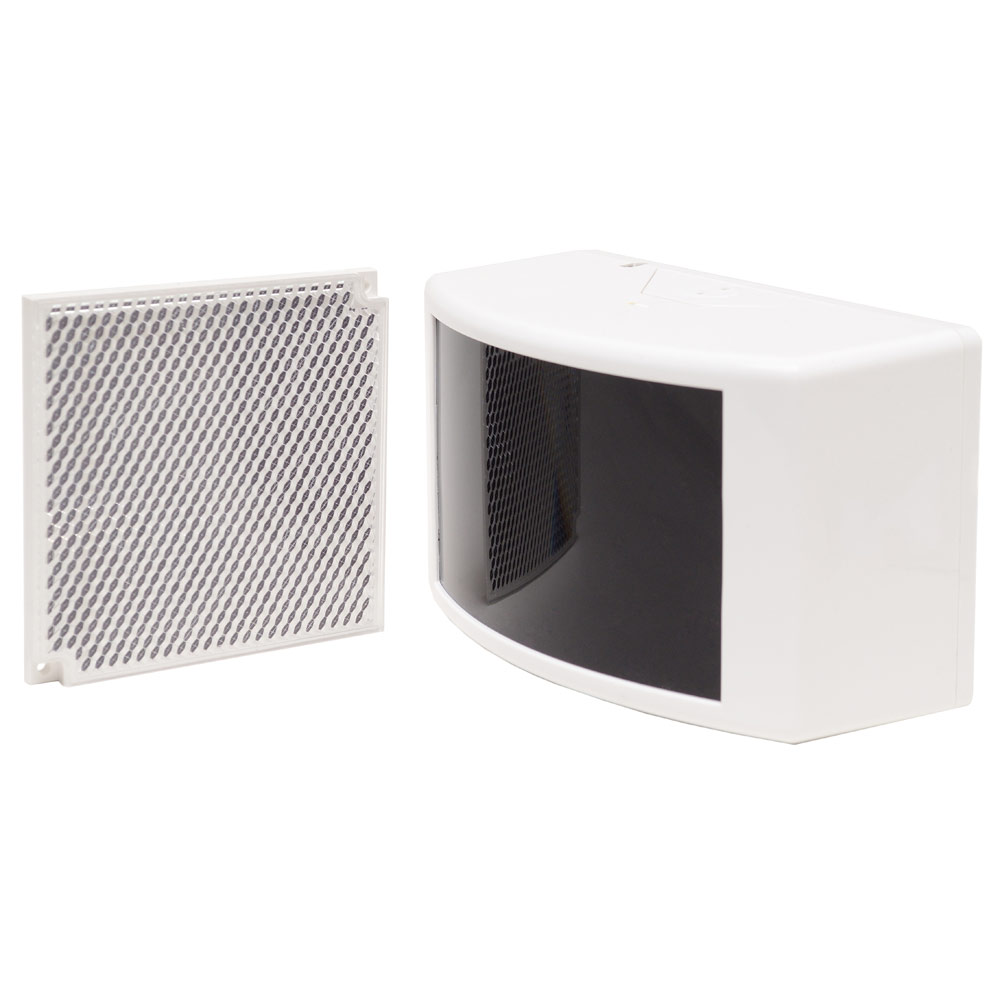

ИПДЛ‑Д‑I/4р — однопозиционный линейный дымовой пожарный извещатель с отражателем, рассчитанный на защиту больших помещений площадью до 900 м² и высотой перекрытия до 21 м. Прибор формирует инфракрасный луч, отслеживает его ослабление в задымленной среде и передаёт сигналы «Пожар» или «Неисправность» на приёмно‑контрольный прибор. Благодаря встроенному изолятору короткого замыкания, регулируемому порогу срабатывания и камере юстировки устройство удобно монтировать, настраивать и обслуживать даже в труднодоступных зонах.

Диапазон питания 8–28 В и ток в дежурном режиме всего 3 мА позволяют интегрировать извещатель в экономичные и энергоэффективные системы пожарной автоматики. Корпус с защитой IP41 выдерживает эксплуатацию при –25…+55 °С и относительной влажности до 93 % без конденсации, а среднее время наработки на отказ превышает 60 000 ч, что эквивалентно более десяти лет бесперебойной службы.

Комплект поставки:

• Извещатель АТПН.425231.001: 1 шт.
• Отражатель АТПН.425929.002: 1 шт.
• Оптические кольца: 4 шт.
• Эксплуатационная документация

Особенности

• Однопозиционная конструкция: излучатель, приёмник и плата в одном корпусе плюс пассивный отражатель без питания
• Дальность действия от 8 до 100 м; для участков свыше 50 м в поставке предусмотрена гибкая схема увеличения отражающей поверхности
• Контроль полосы шириной до 9 м и формирование линейной зоны обнаружения с вероятностью обнаружения не менее 0,95
• Встроенная видеокамера и сервисный выход «ВИД» для точной юстировки по монитору или прибору ПК‑02
• Автоматическая компенсация запыления оптики до 2,8 дБ с индикацией порогов 50 % и 90 % загрязнения
• Широкий диапазон рабочего освещения до 12 000 лк благодаря ИК‑диапазону луча и светофильтру
• Угол настройки ±10° по вертикали и ±20° по горизонтали на кронштейне с микровинтами
• Встроенный изолятор КЗ, размыкающий повреждённую часть линии, оставляя предыдущие датчики в работе
• Память последнего срабатывания и дистанционная диагностика через выносное устройство оптической сигнализации (ВУОС)
• Соответствие ГОСТ Р 53325‑2012 и ТР ЕАЭС 043/2017, сертификат ЕАЭС RU C‑RU.ПБ74.В.00306/21

Преимущества

• Существенная экономия кабеля и времени монтажа: провода подводятся только к одному блоку
• Возможность установки отражателя на лёгкие конструкции, не требующие точного позиционирования или питания
• Низкое энергопотребление позволяет питать до 128 девайсов от одного источника 24 В без увеличения сечения линии
• Расширенная зона защиты сокращает количество датчиков и приборов при проектировании ангаров, складов и спорткомплексов
• Быстрый перевод в эксплуатацию: автоматический выход в дежурный режим через 20 с после подачи питания
• Чёткая светодиодная индикация режимов и ошибок облегчает регламентные проверки без подъёма на высоту
• Долговечность — гарантия 24 месяца и ресурс 60 000 ч минимизируют затраты на замену оборудования
• Совместимость с четырёх‑ и шестипроводными шлейфами упрощает включение в существующие системы

Недостатки

• Требует строго жёсткого крепления на капитальных стенах или балках; вибрации профнастила или подвесных конструкций могут вызвать ложные срабатывания
• Степень защиты IP41 ограничивает применение во влажных и пыльных цехах без дополнительного кожуха
• При расстоянии свыше 75 м необходимо докупать дополнительные отражатели, что увеличивает бюджет проекта
• Чувствителен к постоянным сквознякам и мощным вентиляционным потокам, которые размывают дым и задерживают обнаружение
• Регламент обслуживания включает регулярную очистку оптики и проверку выравнивания, иначе возрастает риск ложных тревог
• В режиме «Пожар» сигнал удерживается до сброса питания, что требует участия персонала даже при ложном срабатывании

Такой функциональный баланс делает ИПДЛ‑Д‑I/4р оптимальным выбором для производственных цехов, логистических терминалов, выставочных павильонов и других объектов, где нужно быстро перекрыть большую площадь минимальным числом извещателей.

Характеристики:

• Диапазон напряжения питания, В: от 8 до 28
• Ток потребления извещателя, мА, не более:
- в дежурном режиме: 3
- в режиме настройки: 5
- в режиме «Пожар»: 7
- в режиме «Неисправность»: 0,5
• Ток потребления извещателя с подключенным ВУОС, мА, не более:
- в дежурном режиме*: 3
- в режиме настройки: 30
- в режиме «Пожар»: 35
- в режиме «Неисправность»: 0,5

* При работе с ВУОС ток потребления извещателя в импульсе составляет:
- в дежурном режиме – не более 30 мА;
- в режиме «Неисправность» - не более 25 мА
• Ток потребления встроенной камеры, мА, не более: 30
• Время выхода в дежурный режим после подачи напряжения питания, с, не более: 20
• Дальность действия**, м: от 8 до 100

 ** Дальность действия зависит от площади отражателя и составляет:
- от 8 до 50 м при одном отражателе (входит в комплект поставки);
- от 50 до 75 м при двух отражателях (один – из комплекта поставки, второй – по дополнительному заказу);
- от 75 до 100 м при четырех отражателях (один из комплекта поставки, три – по дополнительному заказу)
• Контролируемая площадь, м2 , не менее: 900
• Максимальное значение фоновой освещенности, лк, при воздействии которой извещатель сохраняет работоспособность: 12000
• Угол наклона оптической оси луча, изменяемый с помощью юстировочного устройства:
- в вертикальной плоскости: в пределах ±10°
- в горизонтальной плоскости: в пределах ±20°
• Среднее время наработки на отказ извещателя в дежурном режиме, ч, не менее: 60000
• Средний срок службы, не менее: 10 лет
• Габаритные размеры извещателя, мм: 162х98х100
• Масса извещателя, кг, не более: 0,6
• Габаритные размеры отражателя базового, мм: 100х100х10
• Масса отражателя базового, кг, не более: 0,075
• Извещатель является одноканальным восстанавливаемым обслуживаемым техническим устройством.
• Извещатель рассчитан на работу в непрерывном круглосуточном режиме.
• Степень защиты извещателя, обеспечиваемая оболочкой, соответствует коду IP41 по ГОСТ 14254-96.
• Температура эксплуатации: -25..+55C
• Относительная влажность воздуха: 93% при температуре 40 ºС
