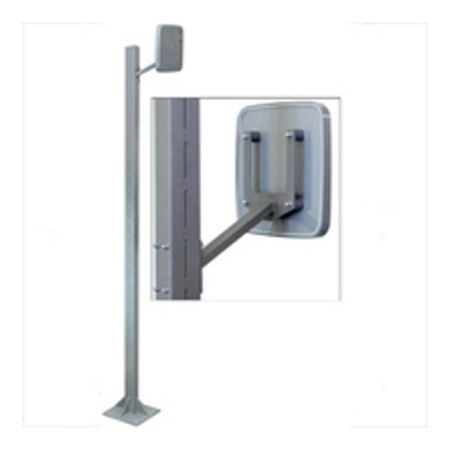

Стойка PERCo BH03 для считывателя PERCo-IR10, цвет темно-серый.
Стойка PERCo-BH03 предназначена для монтажа считывателя бесконтактных карт доступа PERCo-IR10 на горизонтальную поверхность.
Конструкция стойки предусматривает возможность установки одного или двух считывателей. На стойке имеется две группы отверстий для крепления считывателя. В зависимости от предполагаемого варианта эксплуатации выбирается нужная группа.

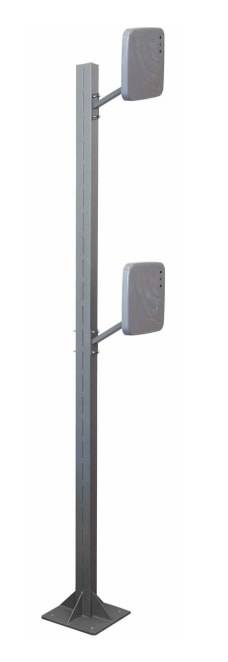

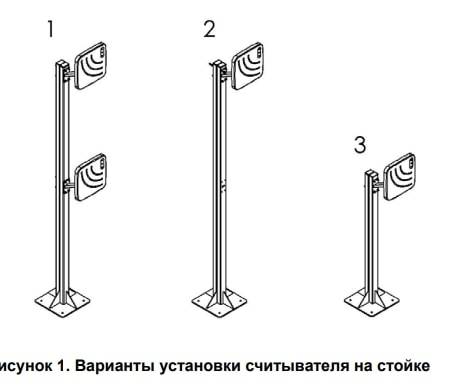

Верхний уровень установки считывателя предназначен для предъявления карт доступа из кабин грузовых машин. Нижний для предъявления карт доступа из салонов легковых автомобилей. Также возможна установка одновременно двух считывателей на разных уровнях
Стойка по устойчивости к воздействию климатических факторов внешней среды соответствует исполнению У1 по ГОСТ 15150-69 для эксплуатации на открытом воздухе. Эксплуатация стойки разрешается при температуре окружающего воздуха от –40°С до +40°С и относительной влажности воздуха до 98% при +25°С.
Стандартный комплект поставки:
• Стойка: 1 шт.
• Шпилька М6: 8 шт.
• Шайба 6 DIN125: 16 шт.
• Шайба 6 DIN127: 16 шт.
• Гайка М6 DIN1587: 16 шт.
• Руководство по монтажу: 1 экз.
Основные технические характеристики:
• Высота стойки, мм: 2130
• Сечение трубы стойки, мм: 80×60
• Высота установки считывателя (до центра считывателя):
- в верхнем положении (рис. 1.2), м: 2,26
- в нижнем положении (рис. 1.3), м: 1,26
• Масса (нетто), кг: не более 11
Монтаж
Монтаж должен выполняться силами не менее двух человек, имеющих квалификации монтажника и электрика не ниже 3-го разряда. До начала монтажных работ необходимо внимательно изучить данное руководства и в дальнейшем следовать изложенным в нем инструкциям. Монтаж необходимо производить с соблюдением общих правил выполнения монтажных работ.
Внимание!
• При выполнении монтажных работ используйте только исправный инструмент.
• При установке стойки до ее закрепления будьте особенно внимательны и аккуратны, предохраняйте стойку от падения.
Особенности монтажа
При монтаже рекомендуется:
• устанавливать изделие на прочные и ровные бетонные (бетон с характеристиками не ниже марки 400, группа прочности В22,5), каменные и т.п. основания, имеющие толщину не менее 150 мм;
• при установке стойки на менее прочное основание применять закладные фундаментные элементы размером 300×300×300 мм;
• перед установкой стойки проверить горизонтальность и плоскостность основания строительным уровнем и, при необходимости, выровнять его; максимальное допустимое отклонение основания от плоскостности составляет 1,5 мм;
Порядок монтажа
При монтаже стойки придерживайтесь следующей последовательности действий:
1. Выберете место установки стойки и подготовьте установочную поверхность.
2. Распакуйте стойку и проверьте комплект поставки согласно разделу.
3. При необходимости прокладки кабелей под поверхностью пола подготовьте в полу кабельный канал, подходящий к отверстию для ввода кабелей в основании стойки.

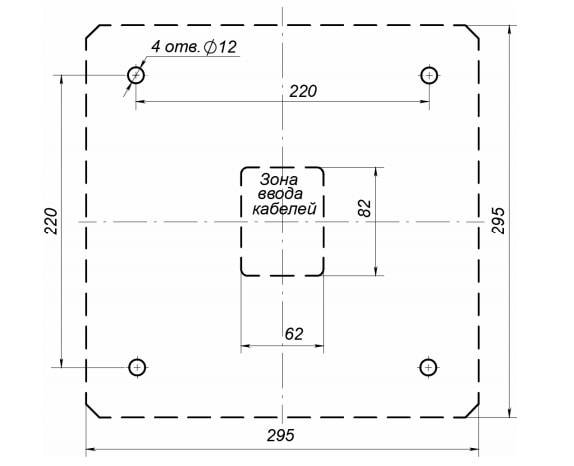

4. Произведите разметку и разделку отверстий на установочной поверхности под гильзы анкеров для крепления стойки.
5. Вставьте гильзы анкеров в выполненные отверстия так, чтобы они не выступали над поверхностью пола.

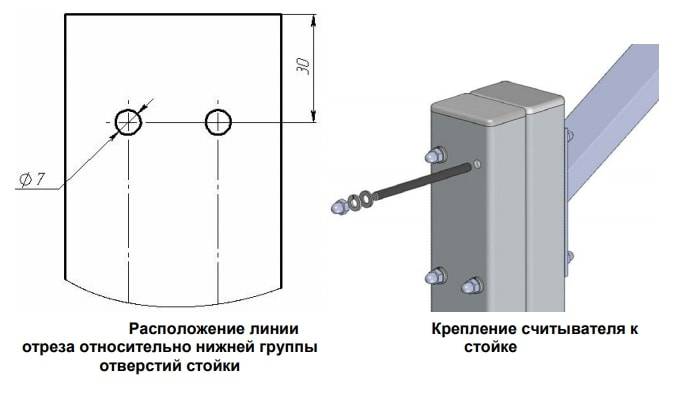

6. Если монтируется один считыватель в нижнем положении, то необходимо отпилить верхнюю часть стойки. Линия отреза должна находиться на 30 мм выше нижней группы отверстий крепления считывателя. Полости стойки очистить от стружки, кромки тщательно зачистить. На верхний конец стойки установите пластиковые заглушки, демонтированные с отпиленной части стойки.
7. Для установки считывателя в нижнем положении со стойки необходимо демонтировать пластиковые заглушки, закрывающие крепежные отверстия и отверстия для прокладки кабелей.
8. Кабели от считывателя пропустите через кронштейн считывателя и соответствующие отверстия в стойке, протяните внутри стойки и выведите их к кабельному каналу на установочной поверхности. При необходимости удлините кабели. Максимальные длины и типы используемых кабелей указаны в эксплуатационной документации на считыватель.
9. Закрепите кронштейн считывателя на стойке при помощи четырех шпилек М6, гаек и шайб, входящих в комплект поставки стойки.
10.При необходимости аналогичным способом смонтируйте на стойке второй считыватель.
11.Поставьте стойку на установочную поверхность и закрепите с помощью болтов, при этом усилие их затяжки должно быть предварительным, обеспечивающим возможность отклонения стойки от вертикали. Примечание Установку и крепление стойки производите только после прокладки всех кабелей в кабельном канале и внутри стойки.
12.Добейтесь с помощью уровня вертикального положения стойки (допускается использовать монтажные прокладки), после чего окончательно затяните болты.
13.Подключите считыватель к контроллеру согласно схеме подключения, приведенной в его эксплуатационной документации.
-
