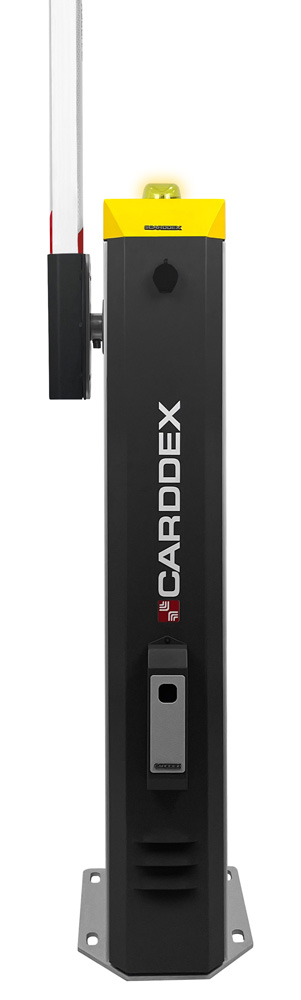

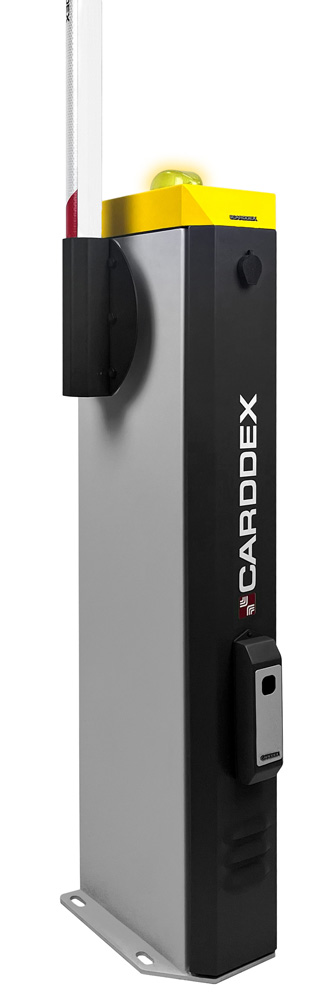

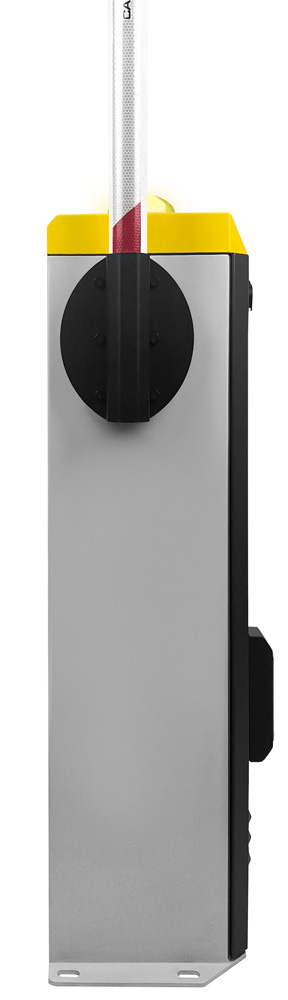

Шлагбаумы CARDDEX серии «RBS» предназначены для контроля въезда и выезда транспорта на закрытых территориях, таких как автотранспортные проходные, парковки предприятий, пропускные пункты. Шлагбаум выполняет роль преграждающего устройства, функция которого создание преграды перед проездом автотранспортного средства.
Шлагбаумы по устойчивости к воздействию климатических факторов соответствуют условиям У1 по ГОСТ 15150-69 (для эксплуатации на открытом воздухе). Эксплуатация шлагбаумов серии «RBS» разрешается при температуре окружающего воздуха от –25°С до +50°С и относительной влажности воздуха до 80% при +25°С; эксплуатация шлагбаумов с модулем обогрева линейного привода разрешается при температуре окружающего воздуха от –40°С до +50°С и относительной влажности воздуха до 80%при +25°С.
По способу защиты человека от поражения электрическим током изделие относится к классу 1 по ГОСТ Р 58698-2019. Конструкция изделия обеспечивает безопасность людей при монтаже и эксплуатации. Рекомендуется подключать шлагбаум через автомат подключения на 1А.
Беспружинный механизм
Отсутствие необходимости балансировки стрелы и обслуживания пружин
Плавный пуск/остановка стрелы
Значительно увеличивает срок службы узлов
Система откидывания стрелы
Позволяет защитить механизм и корпус при физическом воздействии на стрелу
Простой монтаж
Быстрое подключение питания, простая настройка через блок управления
Автореверс стрелы
Автоматический подъем стрелы при обнаружении препятствия

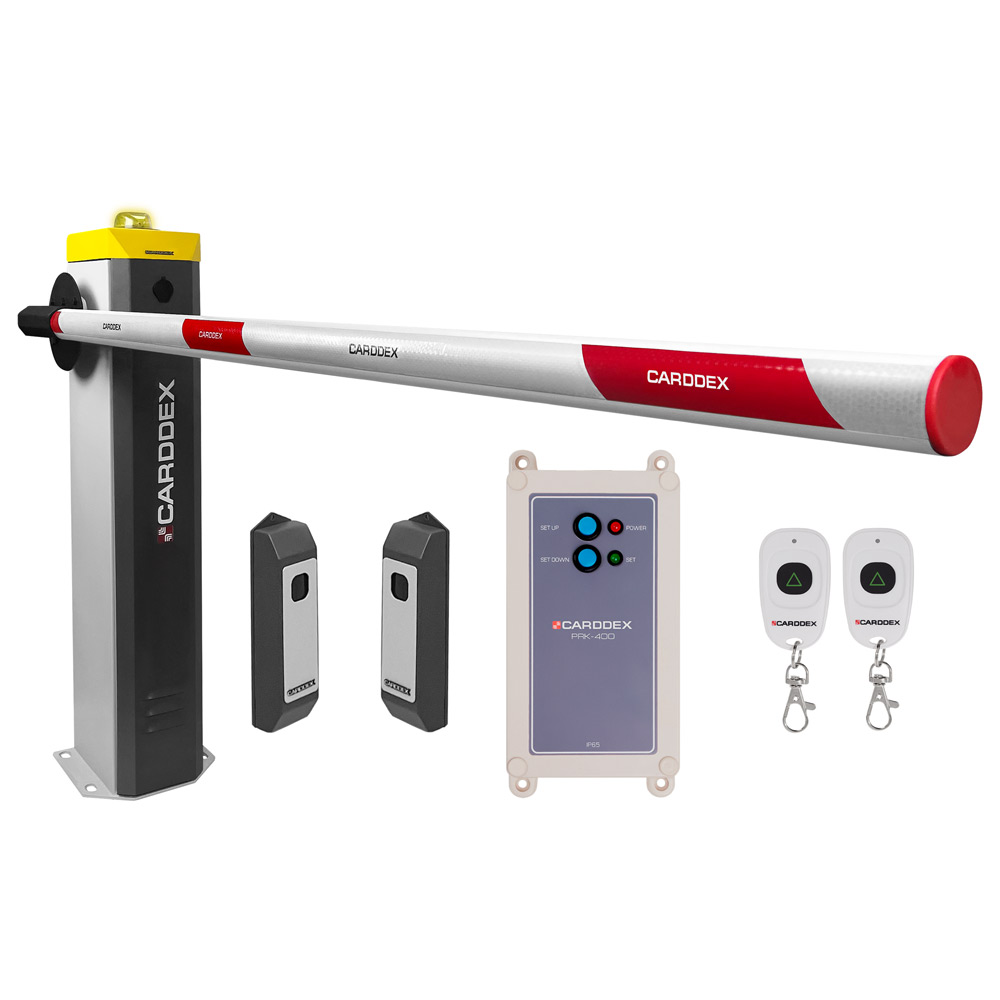

В комплекте:
• Тумба шлагбаума «RBS-R» с беспружинным механизмом для правосторонней установки
• Стрела 4,3 метра для шлагбаума «RS-04C»
• Антивандальная сигнальная лампа «VLS-24»
• Двухсторонний механизм аварийного откидывания стрелы «AO-02»
• Аварийная сирена несанкционированного поднятия стрелы «DS-01»
• Модуль радиоуправления «PRK-400»
• Радиопульт управления шлагбаумом «AR-01» (2 шт)
• Комплект беспроводных фотоэлементов «PR-02»
• Разъем опций «BS-10»
Не входят в комплект, и приобретаются отдельно:
• GSM-модуль «G-1000»
• Модуль индукционной петли «VLD-10»
• Стрелоуловитель «BSR-01»
• Сенсорный пульт дистанционного управления «SW-02»
• Модуль обогрева «MHP-02»
Конструкция автоматических шлагбаумов «RBS» специально создавалась с целью упрощения процесса установки и обслуживания. Шлагбаум имеет беспружинную механику, что позволяет избежать процедуры балансировки стрелы при монтаже, а также значительноупрощает техническое обслуживание механизма.
Корпус шлагбаума изготовлен из стали, подвергнутой процессу фосфотирования, с последующим нанесением полимерного покрытия.

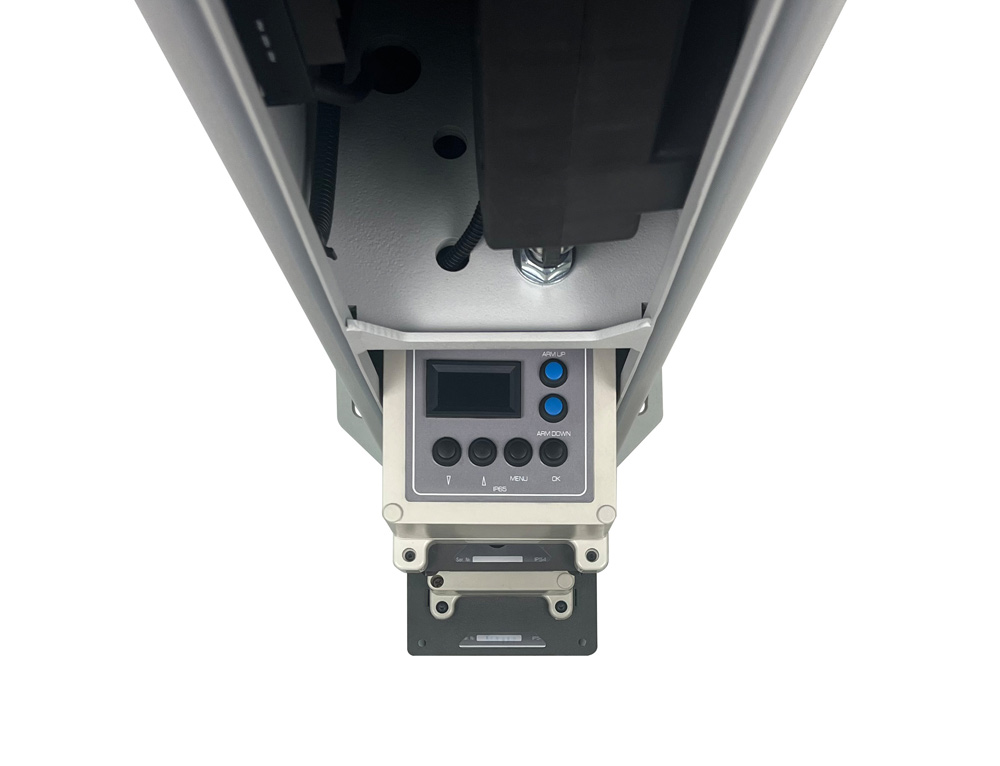

Блок управления осуществляет взаимодействие с внутренними и внешними датчиками, управляющими и исполнительными устройствами, отвечает за режимы работы шлагбаума. Корпус блока имеет класс защиты IP54, благодаря чему электроника надежно защищена от влаги и пыли.
Еще одной целью является фокусировка на антивандальных свойствах. Уже в базовой комплектации шлагбаум «RBS» имеет систему аварийного откидывания стрелы при попытках несанкционированного воздействия и встроенную сирену для оповещения о нештатных ситуациях.
Автоматические шлагбаумы «RBS» – это простое многофункциональное оборудование для обеспечения максимальной безопасности на объекте.
Шлагбаумы серии «RBS» предназначены для организации контролируемого въезда автотранспорта на огражденную территорию со средней пропускной способностью.
Модульная конструкция электроники шлагбаумов позволяет подобрать модель с требуемым функционалом или дополнить уже готовое устройство в процессе эксплуатации.
Блок управления шлагбаума поддерживает подключение внешних устройств управления, датчиков безопасности и СКУД. Для адаптации под условия работы на объекте в блоке управления реализовано сервисное меню с настройками параметров работы шлагбаума.
Сервисное меню блока управления включает следующие настройки режимов работы шлагбаума:
• Чувствительность детектора столкновения стрелы с препятствием
• Скорость движения стрелы.
• Скорость замедления перед остановкой в конечных точках
• Время автоматического закрытия шлагбаума после проезда транспортного средства
• Настройка режимов работы сигнальной лампы

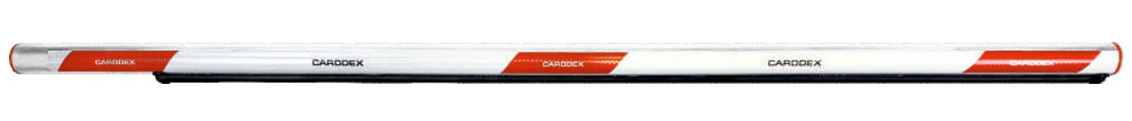

На шлагбаумы модели «RBS» устанавливается стрела длиной до 4,3 м, круглого сечения диаметром 50 мм, изготовленная из анодированного алюминия с толщиной стенок 2 мм. Резиновый демпфер в нижней части стрелы предотвращает повреждения объектов при столкновении со стрелой. Для повышения заметности в темное время суток стрела оклеивается световозвращающими элементами.
Максимальная ширина преграждаемого проезда 5 метров.
Для полноценного функционирования шлагбаум оснащается стрелой со светоотражающими наклейками.
Шлагбаум выпускается в двух исполнениях: левостороннем и правостороннем.
Узел крепления и управления стрелой
Механизм узла предназначен для преобразования поступательного движения линейного привода во вращательное движение стрелы.
Ограничители хода стрелы (2) и упор (1) предназначены для аварийной остановки стрелы в случае выхода датчиков конечного положения стрелы.
Модуль положения стрелы (15) оснащен четырьмя оптическими датчиками (14), совместно с контрольным флажком (12) оптические датчики фиксируют конечные положения стрелы и подают сигнал о достижении стрелой конечного положения.
Платформа для установки стрелы (3) предназначена для установки и крепления стрелы шлагбаума Ø50мм и длинной до 4,3 м. Крепление хомута к платформе выполняется металлическими или полиамидными болтами.
Полиамидные болты устанавливают как дополнительное средство для защиты от серьезных повреждений транспортного средства и механизма шлагбаума при столкновении транспортного средства со стрелой шлагбаума.
Характеристики:
• Средняя скорость подъема/опускания стрелы: 3,5 - 4,5 сек
• Интенсивность использования: 75%
• Длина стрелы: 4,3 м
• Материал изготовления стрелы: алюминий
• Диаметр стрелы: Ø50 мм
• Питающее напряжение шлагбаума: 220V
• Питающее напряжение модуля обогрева: 220V
• Максимальная потребляемая мощность без модуля обогрева: 200Вт
• Максимальная потребляемая мощность с модулем обогрева: 250Вт
• Средний срок службы: 8 лет
• Средняя наработка на отказ, циклов: не менее 500 000
• Класс защиты корпуса: IP54
• Класс защиты блока управления: IP54
• Диапазон рабочих температур (без модуля обогрева): от - 25 до + 50 °С
• Диапазон рабочих температур (с модулем обогрева): от - 40 до + 50 °С

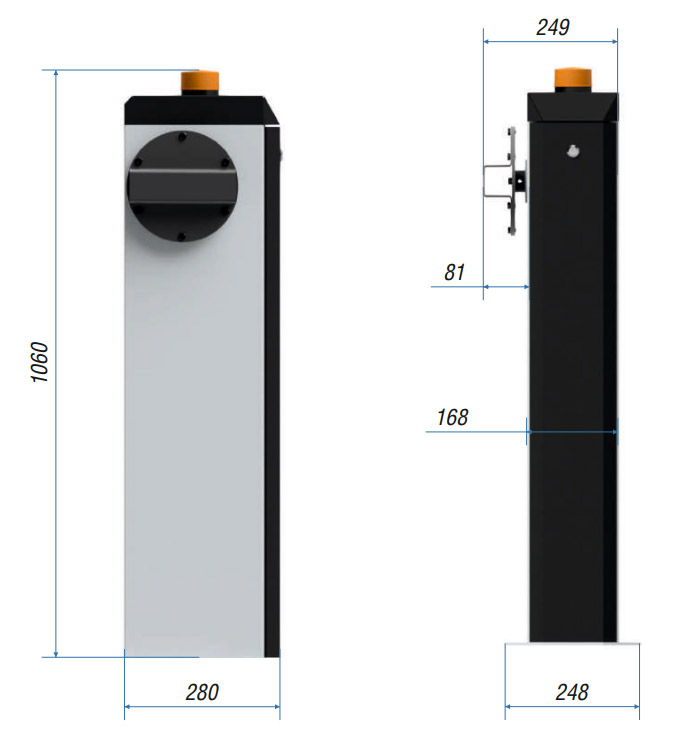

• Габаритные размеры тумбы (Д*Ш*В): 248х280х1015 мм
• Габаритные размеры упаковки (Д х Ш х В): 280х300х1035 мм
• Масса изделия (нетто): не более 35 кг
• Стандартное цветовое исполнение: RAL 7035, RAL 7022, RAL 9005, RAL 1021
Управление с телефона (дополнительная опция)
GSM-модуль «G-1000» позволяет пользователям легко открывать шлагбаум со своего телефона. Для работы требуется установка обычной сим-карты формата nano-SIM.
Для открытия устройства достаточно позвонить на установленный в модуль номер сим-карты. После поступления звонка модуль подаст сигнал на открытие устройства.
Память модуля может сохранять до 999 уникальных номеров пользователей.
Для настройки модуля используется фирменное приложение CARDDEX «Admin GSM». С его помощью происходит настройка параметров модуля и добавление/удаление пользователей: можно добавлять пользователей как вручную по одному, так и массово импортировать с помощью заготовленного шаблонного файла.
Режим «Автономный проезд»
Режим по умолчанию. Проезд разрешен тем пользователям, чьи номера телефонов сохранены в памяти GSM-модуля. Для открытия устройства необходимо позвонить на установленный в модуль номер сим-карты. При поступления звонка с номера, не сохраненного в памяти, GSM-модуль проигнорирует его, исполнительное устройство не откроется.
Режим «Свободный проезд»
Устанавливается в приложении CARDDEX «Admin GSM». В данном режиме GSM-модуль подает сигнал на открытие при любом входящем звонке, данные из памяти модуля не учитываются.
Фирменное Android-приложение для управления модулем можно скачать здесь
Приложение CARDDEX «Admin GSM» позволяет изменять настройки модуля и управлять пользователями, сохраняемые в энергонезависимой памяти GSM-модуля.
Ключевые возможности:
• управление несколькими модулями;
• ручное добавление/удаление пользователей;
• полнотекстовый поиск по сохраненным пользователям;
• массовое добавление/удаление пользователей;
• резервное копирование пользователей в excel-файл;
• выбор режима доступа;
• дистанционная перезагрузка модуля;
• проверка уровня сигнала GSM.
Бренд шлагбаума | Carddex |
Тип шлагбаума | Автоматический |
Тип привода шлагбаума | Электромоторный |
Ширина перекрываемого проезда | 4 м |
Стрела в комплекте | 4.3 м |
Сечение стрелы | Круглое |
Подсветка стрелы | Нет |
Материал тумбы шлагбаума | Окрашенная сталь |
Скорость открывания | 3.5 - 4.5 сек. |
Интенсивность | 75% |
Серия шлагбаумов | Carddex RBS |
Назначение шлагбаума | Для парковки, Для дворовых территорий |
Напряжение питания | 220 В |
Потребляемая мощность, макс. | 250 Вт |
Напряжение питания двигателя | 24 В |
Габариты | 4300х249х1060 мм |
Вес, кг | 35 |
Рабочая температура | от -25°C до +50°C |
Класс защиты (IP) | IP54 |
Наработка на отказ, не менее | 500 000 циклов |
Гарантия | 1 год |
Страна производства | Россия |
