Шлагбаум автоматический PERCo GS16 с круглой стрелой 6,3 м и встроенной системой обогрева

Шлагбаум автоматический PERCo GS16 с круглой стрелой 6,3 м и встроенной системой обогрева

Автоматический шлагбаум PERCo-GS16 является преграждающим устройством для проезда транспортных средств и предназначен для использования на автотранспортных проходных предприятий и организаций, а также на парковках, платных стоянках, пропускных пунктах автотранспорта и т.д.

Шлагбаум по устойчивости к воздействию климатических факторов внешней среды соответствует категории У1 по ГОСТ 15150-69 (для эксплуатации на открытом воздухе). Эксплуатация шлагбаума разрешается при температуре окружающего воздуха от -40°С до +55°С и относительной влажности воздуха до 98% при температуре +25°С.

Шлагбаумы GS16 отличаются устойчивостью к низким температурам, вандалозащищенностью и повышенной коррозионной стойкостью за счет покрытия цинком и порошковой краской.

Надёжность и безопасность
• Пять лет гарантии на все оборудование PERCo
• Встроенная система обогрева
• Высокая коррозионная стойкость за счет покрытия цинком и порошковой краской
• Защита механизма при несанкционированном подъеме стрелы
• Возможность подключения устройства аварийного открытия шлагбаума
• Защита механизма и стрелы при наезде автомобиля

Удобство
• Правосторонняя и левосторонняя установка стрелы
• Стрела может быть укорочена до 4,5 метров. Набор пружин в комплекте поставки помогает настроить натяжение для необходимого размера стрелы.
• Широкий проезд может быть оборудован двумя шлагбаумами, один из которых дублирует работу второго
• Дополнительная подсветка зоны проезда
• Подключение двух светофоров, видеорегистратора и сирены
• Подключение аксессуаров как на 24В, так и на 12В


Комплект поставки:

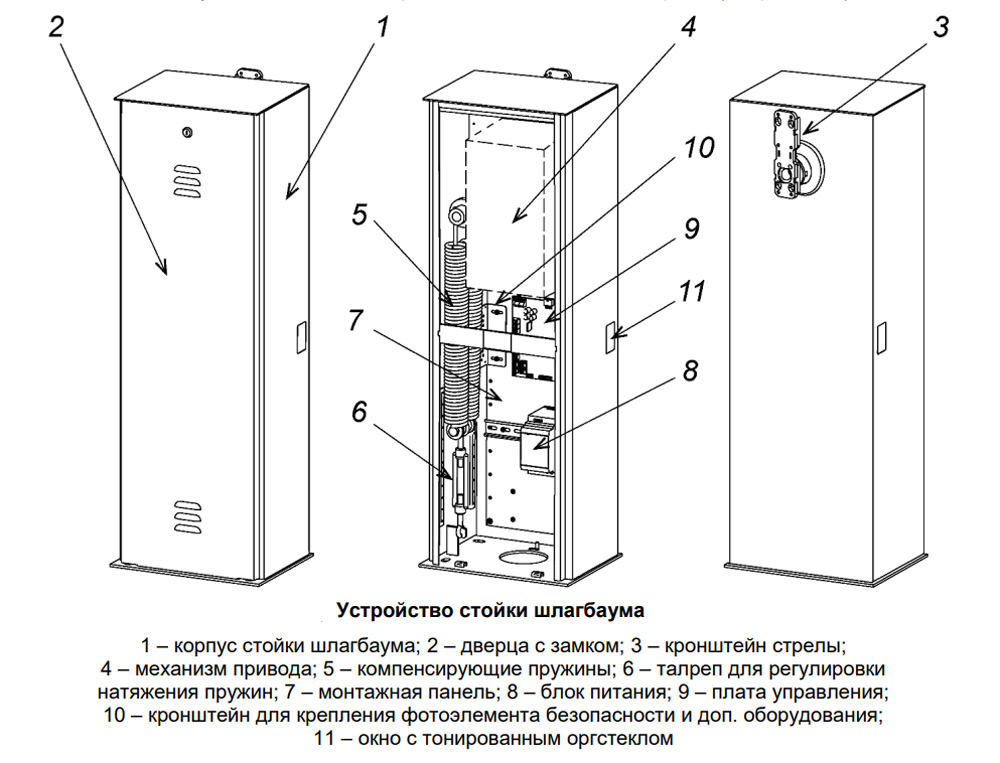

• Стойка шлагбаума со встроенным блоком питания 220/24В 10А: 1 шт.
• Ключ от замка дверцы: 2 шт.
• Стрела шлагбаума с комплектом крепежа и наклеек: 1 шт.
Монтажный комплект:
• Набор балансировочных пружин:
• Пружина D5 (с красным маркером): 2 шт.
• Пружина D6 (с белым маркером): 2 шт.
• Межпружинная втулка: 1 шт.
• Талреп: 1 шт.
• Болт М12 с гайкой, с двумя плоскими и одной пружинной шайбами: 1 шт.
• Рычаг привода для левосторонней установки стрелы: 1 шт.
• Монтажная пластина: 1 шт.
• Перемычка (джампер): 3 шт.
• Эксплуатационная документация: 1 компл.

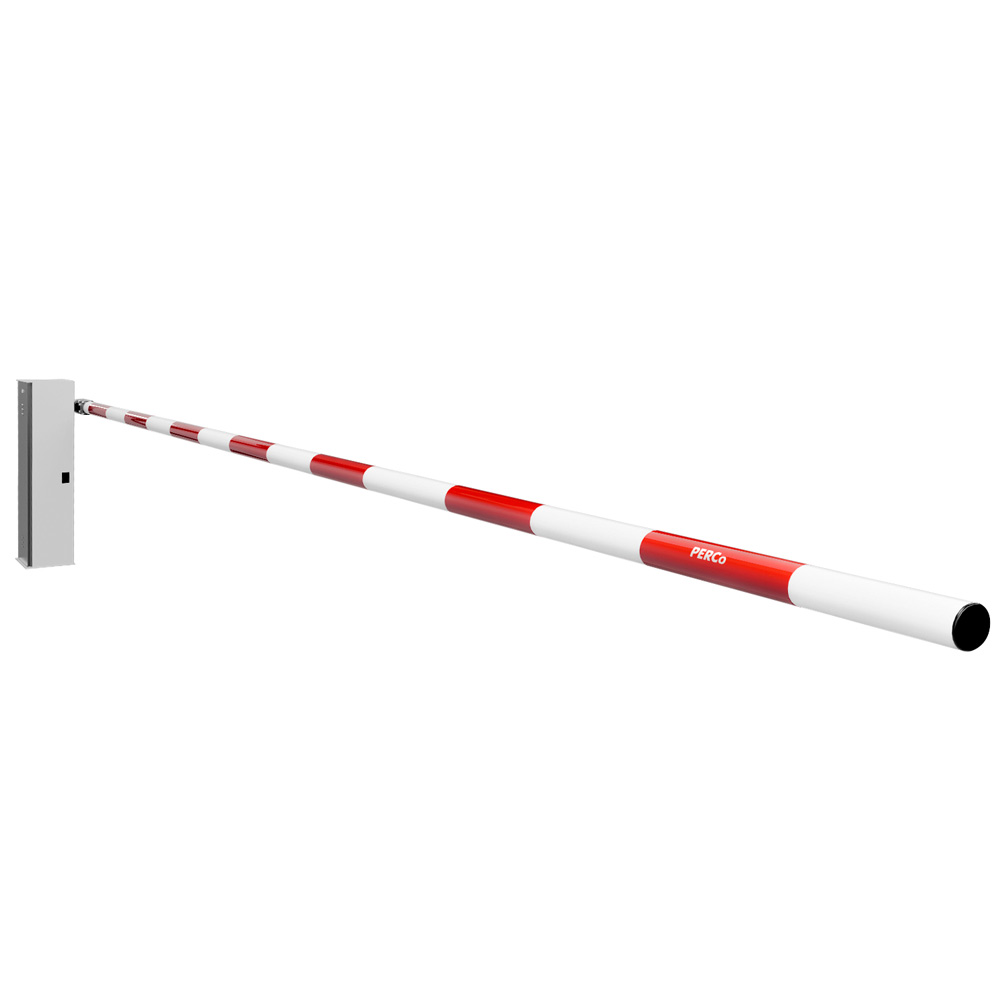

Для шлагбаума PERCo-GS16 предусмотрена модель стрелы PERCo-GBR6.3 круглого сечения диаметром 90 мм и длиной 6,31 м, без возможности подсветки стрелы.

В комплект поставки стрелы также входит запасной комплект пластиковых пластин-предохранителей, предотвращающих повреждение шлагбаума при горизонтальном наезде на стрелу.

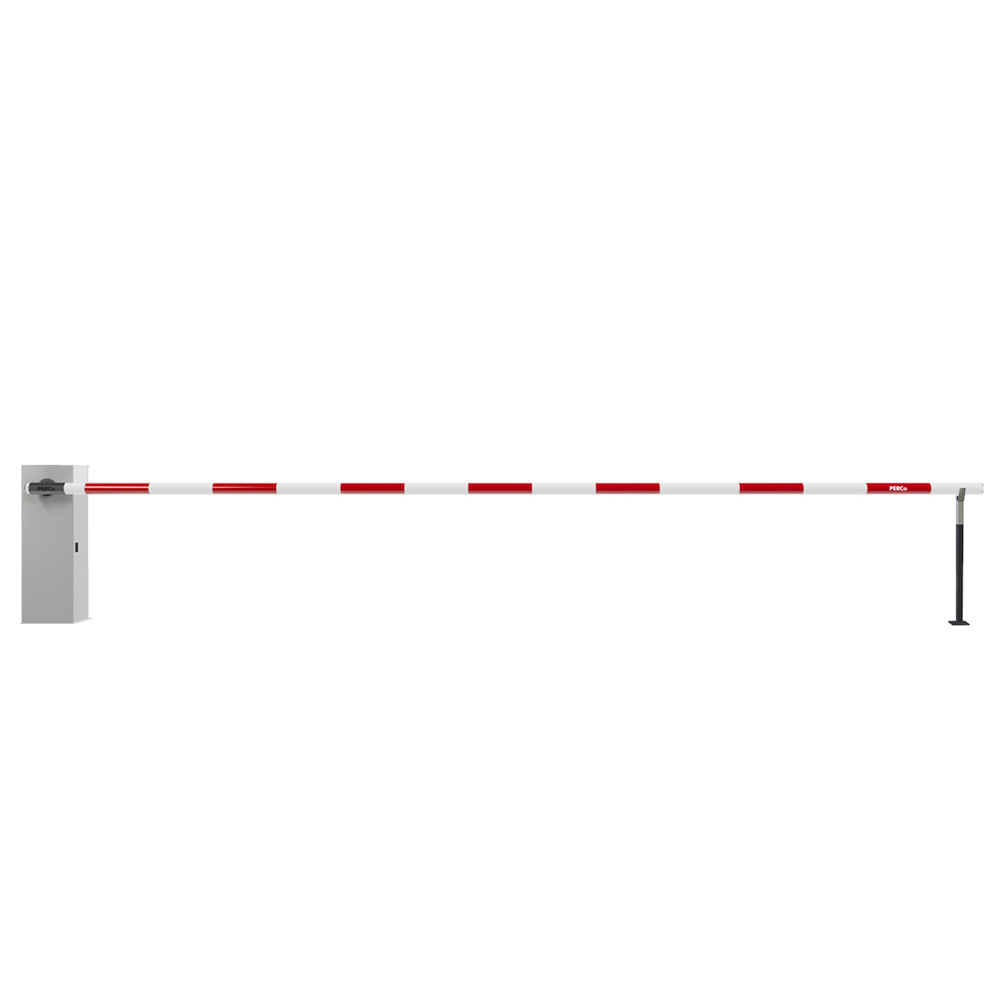

Установка опорной стойки с ловителем стрелы обязательна, например, PERCo-GBS1. Работа без ловителя стрелы резко увеличивает нагрузку на механизм привода шлагбаума, что способствует преждевременному выходу его из строя (не является гарантийным случаем).

Не входит в комплект поставки и приобретается отдельно:
• Стойка опорная с ловителем стрелы PERCo-GBS1
• Стойка для фотоэлемента безопасности PERCo-GDS1
• Дополнительный фотоэлемент безопасности PERCo-GD1
• Пульт ДУ
• Устройство РУ (приемник) PERCo-GCR1
• Брелок для РУ PERCo-GCR2
• Светодиодная лента для дополнительной подсветки стрелы PERCo-GBL3.0
• Сирена
• Контроллер петли индуктивности
• GSM / BLE модуль управления шлагбаумом PERCo-GCM1

Особенности
• Шлагбаум не является противотаранным средством и создан для контроля доступа и регулирования проезда транспортных средств на подконтрольную территорию.
• Возможность двух вариантов эксплуатации шлагбаума – в качестве отдельного самостоятельного преграждающего устройства, либо в качестве элемента СКУД, автоматической парковки и др.
• Возможность работы как в импульсном, так и в потенциальном режиме.
• Возможность управления шлагбаумом от разных видов устройств управления, как проводных (кнопка, выключатель, ПДУ), так и беспроводных (предусмотрено подключение устройства радиоуправления или GSM / BLE модуля управления).
• Стрела шлагбаума фиксируется в крайних положениях (открыто / закрыто). При отключении электропитания стрела остается в том положении, в котором находилась до отключения. При необходимости изменить это положение предусмотрена аварийная разблокировка привода для перевода стрелы шлагбаума вручную.
• Высокая коррозионная стойкость конструкции шлагбаума обеспечивается комбинированным покрытием элементов конструкции цинком и порошковой краской, что гарантирует длительный срок службы шлагбаума в условиях неблагоприятного воздействия внешней среды.
• Высокая прочность полимерного порошкового покрытия обеспечивает сохранность внешнего вида в условиях интенсивной эксплуатации.
• Автоматическая система подогрева привода шлагбаума при температурах ниже -20°С.
• Возможность синхронной работы двух шлагбаумов PERCo-GS16 по принципу ведущий-ведомый (оба шлагбаума должны иметь одинаковые стрелы и одинаковые механические и электрические настройки).
• Пониженное энергопотребление шлагбаума обеспечивает минимизацию эксплуатационных затрат.
• На плате управления шлагбаума присутствуют разъемы питания для подключения аксессуаров как на 24В, так и на 12В.

Конструкция предусматривает как правостороннюю, так и левостороннюю установку стрелы.
• Возможность подключения двух светофоров.
• Возможность подключения видеорегистратора.
• Возможность подключения дополнительной подсветки зоны проезда (или иной зоны).
• Возможность подключения фотоэлемента безопасности для предотвращения повреждения транспортных средств и травмирования прохожих стрелой шлагбаума.
• Возможность управления сиреной.

Новые возможности управления шлагбаумом PERCo
Новая возможность для пользователей шлагбаума PERCo – управление и конфигурация устройства с помощью смартфона.

При наличии модуля GSM / BLE управление шлагбаумом может быть реализовано по звонку и с помощью мобильного приложения PERCo.Шлагбаум.

Настройку шлагбаума можно осуществлять через мобильное приложение PERCo.Конфигурация. Среди возможностей приложения – управление списком номеров, установка паролей на доступ к настройке и управлению шлагбаумом, настройка характеристик, формирование отчетов о проездах.

Приложения PERCo.Шлагбаум и PERCo.Конфигурация доступны для скачивания в Google Play.

Режимы управления
Эксплуатация шлагбаума возможна на объектах с интенсивностью движения до 100 процентов (до 7 000 проездов ТС в сутки).
«Импульсный» – команды представляют собой импульсные сигналы и подаются от разных источников (кнопок ДУ): «Открыть» – от одного или двух источников (кнопок ДУ), «Закрыть» – от третьего источника (кнопки ДУ).
«Потенциальный» – команды представляют собой сигналы постоянных уровней и пода- ются: «Открыть» – подача сигнала от одного или двух источников (кнопок ДУ), команда
«Закрыть» – отсутствие сигнала от этих источников или дополнительно от третьего источника (кнопки ДУ).
«Пошаговый» – команды «Открыть» и «Закрыть» представляют собой импульсные сигналы и подаются от одного источника (кнопки ДУ) попеременно.
Для контроля проезда в двух направлениях используются две разные кнопки на открытие шлагбаума и одна на закрытие, при этом используются два регулирующих светофора, по одному на каждое направление.

Характеристики:
• Напряжение питания: 220 В / 50 Гц переменного тока
• Ток потребления: не более 1 А
• Потребляемая мощность шлагбаума:
- без дополнительного оборудования: не более 170 Вт
- с дополнительным оборудованием: не более 220 Вт
• Длина стрелы шлагбаума: 4,5 - 6,3 м*
• Ширина перекрываемого проезда: 4,2 - 6,0 м
• Время открытия: до 6 сек
• Интенсивность работы**: до 100%
• Максимальная пропускная способность: до 5000 ТС / сутки
• Степень защиты оболочки: IP54 по EN 60529
• Класс защиты от поражения электрическим током: I по IEC 61140
• Средняя наработка на отказ: не менее 3 000 000 циклов
• Средний срок службы: не менее 8 лет

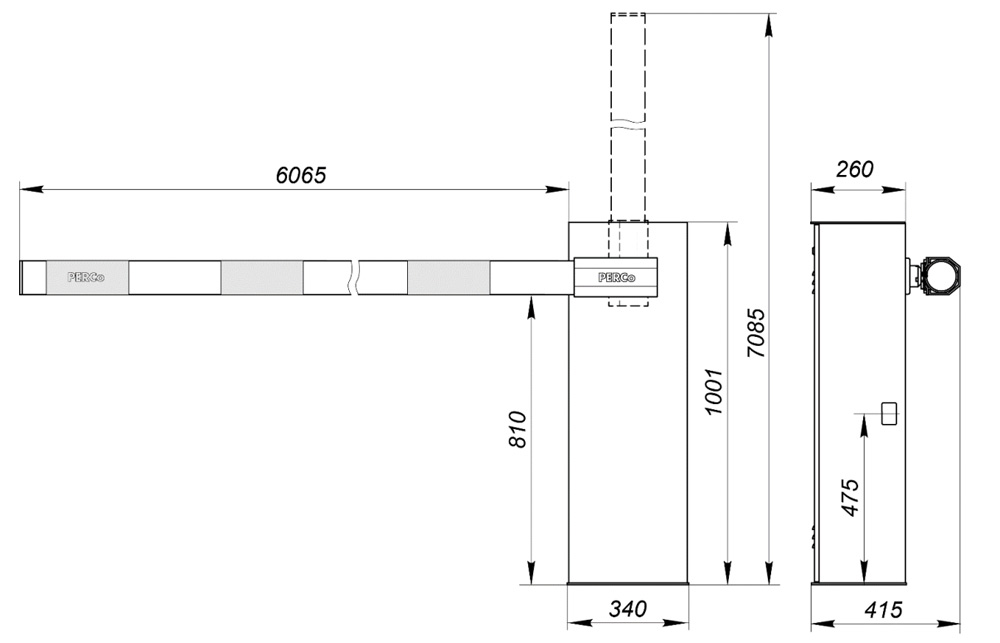

• Габаритные размеры (длина × ширина × высота):
- стойки шлагбаума без стрелы: 415 ×340×1001 мм
- шлагбаума с опущенной стрелой GBR6.3: 415 ×6405×1001 мм
- шлагбаума с поднятой стрелой GBR6.3: 415×340×7085 мм
• Масса (нетто):
- стойки шлагбаума без стрелы: не более 42 кг
- шлагбаума со стрелой: не более 55 кг
• Габаритные размеры ящика со стойкой шлагбаума, cм: 115×43×46
• Масса ящика (брутто), кг: не более 60
Стрела шлагбаума поставляется отдельно в отдельной полимерной упаковке.
• Габаритные размеры стрелы PERCo-GBR6.3 (длина × ширина × высота), cм: 632×10×10
• Масса стрелы в упаковке, кг: не более 10

* Стрела поставляется длиной 6,3 м, при необходимости ее можно уменьшить (отрезать) до нужной длины (мин. длина – 4.5 м). Использование опорной стойки с ловителем стрелы (например, PERCo-GBS1) обязательно.
** Интенсивность работы – показатель, характеризующий возможность непрерывной работы механизма шлагбаума в течение заданного периода: если его привод работает без остановки, то интенсивность работы составляет 100%.
