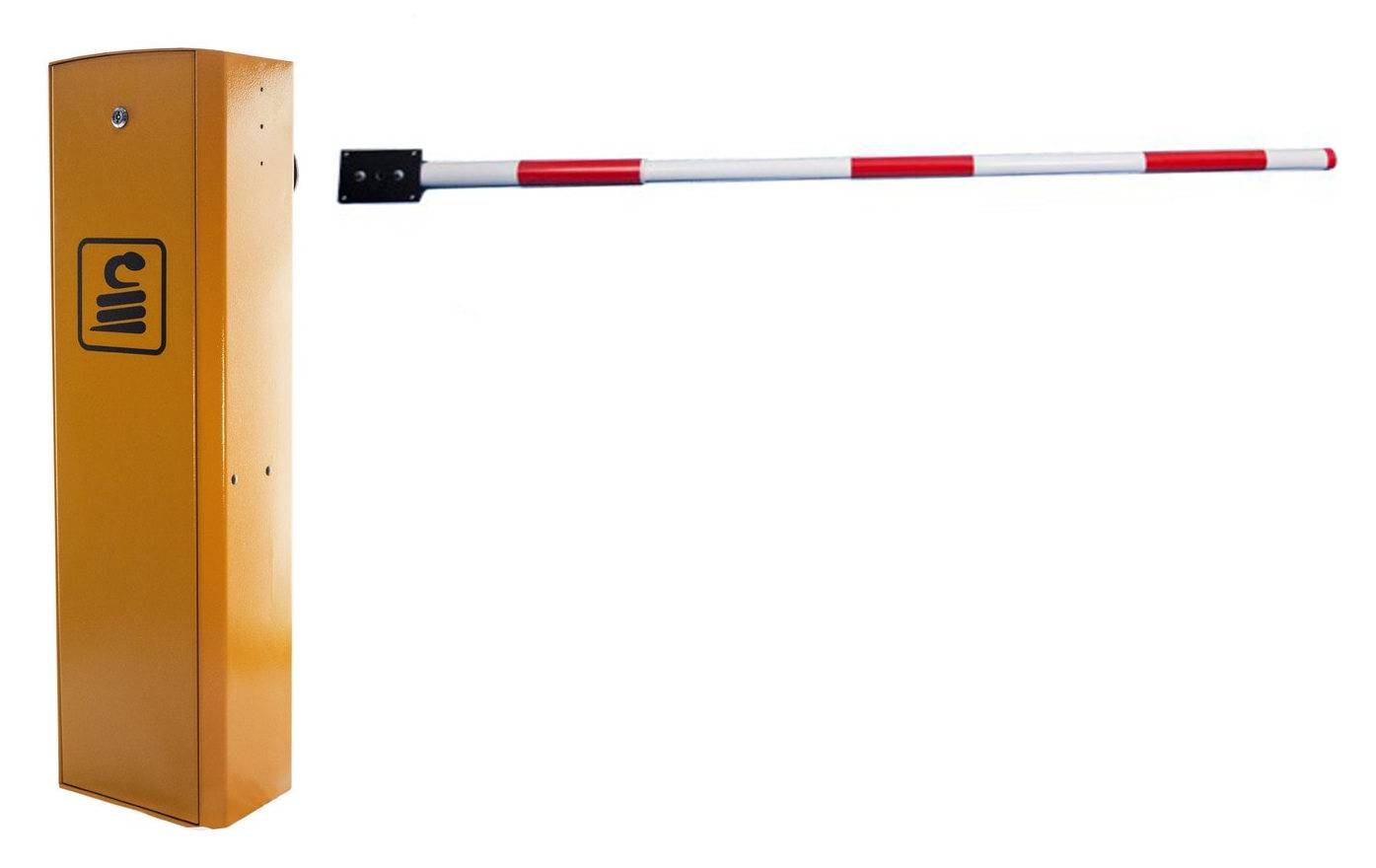

Шлагбаум механический Фантом R3000 с прямоугольной стрелой 3 метра

Шлагбаум механический Фантом R3000 с прямоугольной стрелой 3 метра.

Самым простым и недорогим вариантом решения проблемы ограничения въезда является ручной шлагбаум, принцип работы которого состоит в простом поднятии стрелы путем приложения физической (мускульной) силы.
Вес стрелы компенсируется пружинами, что обеспечивает легкость поднятия и плавность опускания ручного шлагбаума. Такие шлагбаумы традиционно применяются на охраняемых территориях. В случае отсутствия охраны, ручной шлагбаум оборудуется механическим замком, который устанавливается на опорную стойку, поддерживающую стрелу в закрытом положении, и фиксирует свободный конец стрелы.

Преимущества ручных шлагбаумов производства «Фантом»:
• легко поднимаются руками
• вес конструкции компенсируется специальными пружинами
• безопасность конструкции обеспечивается за счет светоотражающих наклеек и специальных мягких вкладышей
• простота конструкции
• тщательно подобранные материалы, отличающиеся исключительной прочностью и противоударной устойчивостью
• надежная сборка изделий, которая проходит все этапы проверки в лабораториях нашего завода.
• гарантия на всю продукцию составляет 12 месяцев

Ручной шлагбаум может комплектоваться дополнительно стойкой с замком (для защиты от несанкционированного доступа).

Комплектация:
• Тумба F2/6R с балансировочной пружиной: 1 шт.
• Стрела прямоугольная P3(60) 3 м со светоотражающими наклейками и мягким вкладышем: 1 шт.
• Крышка крепления прямоугольной стрелы KS(2-4): 1 шт.
• Монтажный комплект: 1 шт.
• Руководство по монтажу и эксплуатации: 1 шт.

По желанию заказчика возможна установка дополнительного оборудования:
• Механический замок на опорную стойку

Характеристики:
• Длина стрелы, м: 3
• Диапазон рабочих температур: -60 +50
• Габаритные размеры, мм: 1100*320*280
• Масса, кг: до 45

Установка шлагбаума
Внимание! Стрела должна быть справа (смотреть со стороны крышки тумбы), т.е. пружины должны разгружать от момента стрелы.
Для контроля проезда слева, а также при установке 2-х шлагбаумов тумбу необходимо повернуть вокруг своей оси на 180ᵒ.


Заливка фундамента
Шлагбаум следует установить на фундамент размером 600x600x600 из бетона марки не ниже М400. При заливке необходимо использовать монтажный комплект: монтажную раму и анкеры, при этом каждый анкер должен выступать над поверхностью фундамента своей резьбовой частью на высоту не менее 40 мм. Сам
фундамент должен выступать над уровнем проезжей части не менее 100мм.

Опорную стойку или стойку для фотоэлементов следует установить на фундамент размером 500x500x500 из бетона марки не ниже М400 с закладкой анкеров, либо, при наличии асфальтового покрытия с помощью анкерного крепежа на асфальт.
Рекомендуемые шпильки - М12 (L=200) с кузовной шайбой.



Сборка стрелы круглого сечения более 4-х метров
1. Вставить длинную трубу в короткую на 500мм (до красной полосы)
2. Сверлить отверстие №1 5мм, вставить заклепку и стянуть заклепочником трубы.
3. Далее по нумерации так же просверлить все отверстия и заклепать.


Регулировка положения стрелы (тонкая)
С опорной стойкой


Производится снаружи.
• Ослабить две гайки ключом №19;
• Выставить стрелу в горизонт до безударного касания ловителя, т.е. если убрать стойку, стрела не должна опуститься более чем на 3 см. Проверку этой регулировки производить один раз в три месяца.
При ударе стрелы о стойку происходит разрушение редуктора – самой дорогой детали шлагбаума;
• Затянуть гайки

Без опорной стойки
Производится снаружи.
• Ослабить две гайки ключом №19;
• Выставить стрелу в горизонт;
• Затянуть гайки

Регулировка положения стрелы (грубая)
Производится упорами ограничителя и перемещением амортизатора (ослабить гайки упора и переместить в нужное положение).
