Автоматический электромеханический шлагбаум FAAC B614/4 со стрелой 4 м.
• Высокоинтенсивный и скоростной. 24- вольтовый мотор обеспечивает интенсивную работу шлагбаума. Скорость открытия менее 2 с (80° со стрелой длиной 3 м).

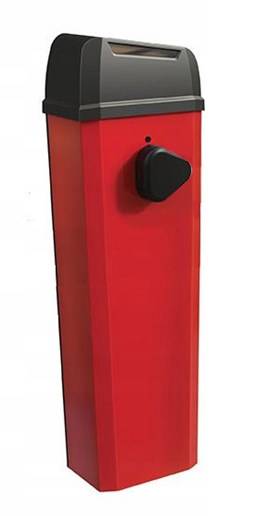

• Современный дизайн. Тумба имеет V-образный стальной корпус, окрашенный полиэстерной краской.
• Система обнаружения препятствия. 24-х вольтовый мотор со встроенным энкодером обеспечивает полный контроль движения стрелы и реверс при обнаружении препятствия.
• Надёжная и высокая производительность. Эксклюзивное использование высококачественных компонентов и материалов делает B614 прочным и надёжным шлагбаумом.
• Резервное питание. Установка батареи резервного питания ХВАТ 24 позволит управлять шлагбаумом даже при отключении электропитания (опционально).
• Вынесенная и интуитивная плата. Плата управления вынесена в верхнюю часть тумбы и закрыта пластиковой окрашенной крышкой. Программирование при помощи дисплея. Широкий выбор логик работы и различных параметров. Встроенная система кодировки OMNIDEC. Фотоэлементы и аксессуары с технологией BUS 2Easy подключаются используя всего 2 провода.
• Встраиваемая светофорная лампа. Дополнительно возможно установить лампу светофорного регулирования. Режим работы лампы настраивается через плату управления.
• Аксессуары. Для данной модели шлагбаума доступны следующие аксессуары: подсветка стрелы; светодиодная лампа светофорного регулирования; шарнирный механизм; подвесная или стационарная опора.

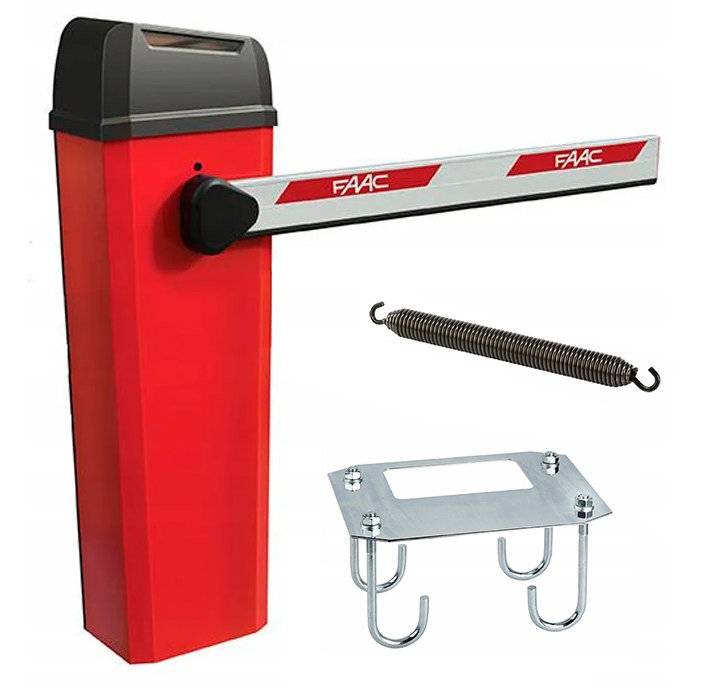

Комплект поставки:
• Шлагбаум электромеханический В614, 24 В: 1 шт.
• Стрела прямоугольная с демпфером и светоотражающими наклейками, 25х90х3815мм: 1 шт.
• Крепление для прямоугольных стрел 25х90мм к 615, 617/4, 620: 1 шт.
• Пружина балансировочная 6мм: 1 шт.

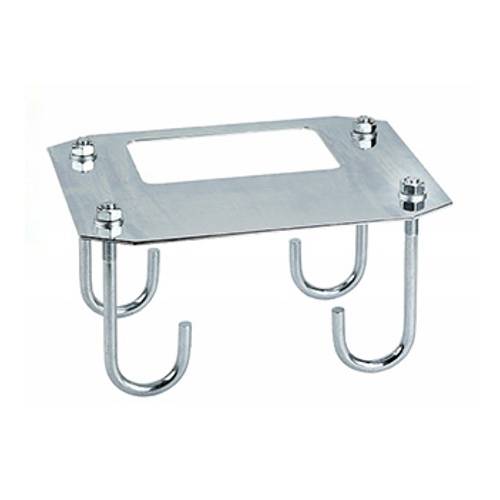

• Пластина монтажная: 1 шт.
B614 - электромеханический шлагбаум, оснащенный электронной платой Е614. B614 должен быть установлен на специальной фундаментной плите и располагаться
на основании.
Шлагбаум В614 может быть установлен как с правым, так и с левым направлением хода (ПХ/ЛХ) без каких-либо модификаций тумбы.
Шлагбаум устанавливается по направлению к внутренней части объекта. Направление движения шлагбаума определяется путем наблюдения за ним со стороны дверцы:
- шлагбаум ПХ (правого хода): стрела поднимается вправо (по часовой стрелке)
- шлагбаум ЛХ (левого хода): стрела поднимается влево (против часовой стрелки)
Нереверсивная система
Чтобы обеспечить ручное управление, необходимо выполнить разблокировку.
Энкодер
B614 оснащен энкодером. Энкодер постоянно определяет точное положение стрелы и позволяет настраивать крайние положения и замедление при первом запуске.
Противоударная система. Энкодер обеспечивает функцию защиты от столкновений:
- распознавание препятствия при закрытии приводит к реверсу;
- распознавание препятствия во время открытия приводит к остановке стрелы.
Регулируемый ограничитель хода. Шлагбаум оснащен регулируемым механическим ограничителем функции открытия и закрытия.
Оборудование
Может быть установлена прямоугольная или круглая стрела. Компоненты, необходимые для установки, и дополнительное оборудование перечислены в соответсвующих разделах.
Система балансировки
Необходимо использовать балансирующую пружину только производства FAAC. В зависимости от длины и конфигурации монтируемой стрелы устанавливается одинарная или двойная пружина в монтажные позиции.
Система балансировки важна в целях безопасности для обеспечения стабильности и контроля стрелы во время движения и обеспечения ее исправной работы в течение длительного времени.
Конфигурация «Ведущий-ведомый»
Чтобы установить два шлагбаума, открывающихся в противоположных направлениях, необходимо создать конфигурацию «Ведущий-ведомый»
Технические характеристики:
• Напряжение питания: 220-240 В~ 50/60 Гц
• Электродвигатель: 24 В
• Максимальная мощность: 165 Вт
• Максимальный крутящий момент: 300 Нм
• Время работы (80°):
- стрела 3 м: < 2 c
- стрела 5 м: < 3 c
• Частота использования: Непрерывное использование
• Рабочая температура окружающей среды: от - 20 °C до +55 °C
• Класс защиты: IP 55 (плата) - IP 44

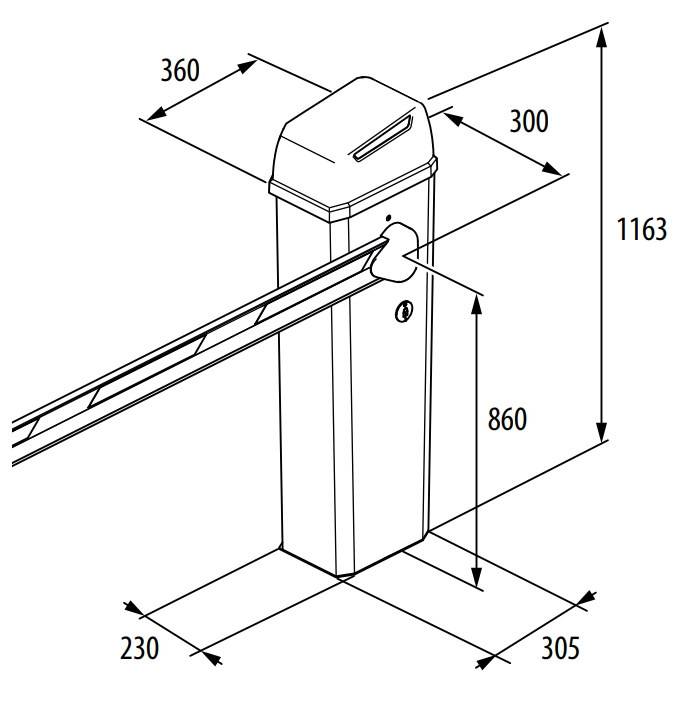

• Габариты (ДхГхВ): 247 x 357 x 1163 мм
• Вес: 40 кг
-
Артикул 1046140 Тип шлагбаума Автоматический Сечение стрелы Прямоугольное Подсветка стрелы Светоотражающие наклейки Скорость открывания 2 сек. Интенсивность 100% Напряжение питания 230 В Потребляемая мощность, макс. 165 Вт Напряжение питания двигателя 24 В Крутящий момент (Нм) 300 Габариты 247х357х1163 мм Вес 40 кг Рабочая температура от -20°C до +55°C Страна производства Италия
