Контроллеры(детекторы) индукционных петель «VEK» применяются для решения следующих задач:
• Распознавание транспортных средств перед шлагбаумом или воротами
• Распознавание скорости и типа транспортного средства
• Учет автомобилей на парковке
• Управление светофорами, мониторинг трафика
• Подсчет въезжающего и выезжающего транспорта

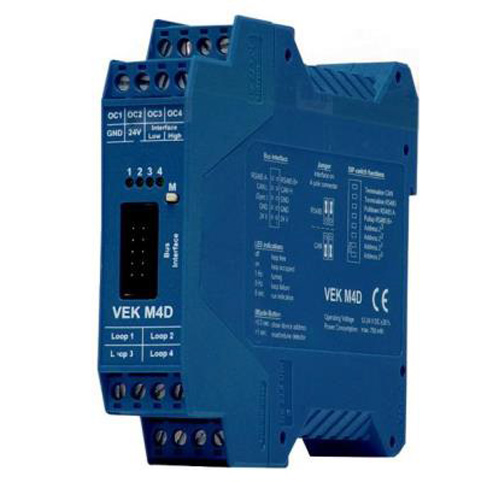

• Контроллер(детектор) индукционных петель VEK M4D-A
4-х канальный детектор индукционных петель. Применяется для распознавания транспортных средств, управления и контроля шлагбаумами, воротами, светофорными объектами и часто применяется в системах учета автотранспорта на парковке. Поставляется в пластиковом корпусе, устройство крепится на DIN-рейку.
Основные особенности
• Пять частотных полос;
• 256 уровней чувствительности;
• Встроенный 4-х канальный мультиплексор на 4 петли;
• Цифровой опторазвязанный выход на каждый канал;
• Схемотехника контроллера изолирована от петли, что позволяет контроллеру работать долгие года в неблагоприятных климатических условиях, в частности, электроника устройства остается работоспособной даже при ударах молний в непосредстенной близости к петле;
• Интерфейсы RS485 и CANOpen;
• Небольшие габариты, пластиковый корпус, крепеж на DIN-рейку
• Вход для синхронизации (применяется для синхронизации работы с другими контроллерами для избежания интерференции)
Устройство поддерживает определение направления движения, определение факта наличия автомобиля, 9 логических условий (для избежания ложных срабатываний).
Характеристики:
Механические характеристики
• Корпус: Синий ластиковый корпус, Полиамид PA 6.6
• Габариты: 22.5 x 99 x 114.5 мм
• Класс защиты: IP30
• Установка: на DIN-рейку
• Масса: 165 г
Электрические характеристики
• Питание: 12-24 VDC +/-20% (класс SELV в соответствии с EN60950-1)
• Потребление: тип. 500 мВт; макс. 1200 мВт
• Температурный диапазон: Работы: от -20°C до 70°C; хранения от -40°C до 85°C
• Влажность: макс. 95% (без конденсата)
Индукционные петли
• Число каналов: 4 (мультиплексирование, циклы по 6 мс на канал)
• Диапазон подкл. индуктивности: 25 – 1200 мкГн (рекомендуется 80 – 300 мкГн)
• Линия подключения: макс. до 300 м
• Рабочая частота: 30 – 140 кГц (5 част. диапазонов или 8 ступеней частот)
• Сопротивление петли: макс. 20 Ω (включая линию подключения)
• Защита входов:
- Гальваническая развязка (1 кВ),
- 90 В газоразрядники на землю
Функционал
• Основные функции: Определения присутствия, направления, 9 сценариев
• Чувствительность / гистерезис:
- 256 шагов, 0,005 – 3,188% ∆f/f
- гистерезис 20 – 80% от порога срабатывания
• Время удержания реле: 256 шагов, 1 – 255 минут, либо бесконечное время
• Дополнительно: Задержка срабатывания/отпускания для выходов типа ОК, временной интервал, инверсные выходы, счетчик наличия транспорта и направления проезда, каналы могут быть отключены, порядок мультиплексирования настраивается.
Интерфейсы
• RS485: Специальный протокол VEK M4D; 9600, 19200, 38400 бод
• CAN: CANopen, коммуникационные профили CiA 301 и CiADS-401; 100, 125, 250, 500, 800, 1000 кбит/с
• Адрес устройства: Настраивается DIP-переключателями, 4 бита (+ Adr.-Offset)
Коннекторы
- 4-контактные клеммники 0.2 – 2.5 мм2 (AWG 24 – 14)
- Phoenix Combicon MSTBT 2.5
• Питание: GND, 12 – 24 VDC
• Входы индукционных петель: 4
• Интерфейсы: опционально CAN или RS485
• Выходы «открытый коллектор»: 4
• Выходы «оптопара»: -
• Синхронизация: только с помощью шлейфа
• Вход для сброса: -
• Адресный вход: -
Фронтальный шлейф
• 10-пиновый IDC разъем
• Питание: GND, 12 – 24 VDC
• Синхронизация: да
• Интерфейс: RS485 RS485 A-, RS485 B+
• Интерфейс: CAN CAN Low, CAN High
• Соответствие стандартам:
- CE: DIN EN 61000-6-2, DIN EN 61000-6-3, DIN EN 60950-1
- ElektroG: RoHS guideline 2002/95/EG, WEEE guideline 2002/96/EG
• Заземление: посредством DIN-рейки
Бренд | Feig |
Вид оборудования | Контроллер |
Материал | Алюминий |
Напряжение питания | 12...24 В |
Потребляемая мощность, макс. | 1.2 Вт |
Габариты | 22.5х79х90 мм |
Вес, кг | 0.165 |
Рабочая температура | от -20°C до +70°C |
Рабочая влажность | не выше 95% без конденсации |
Цвет | Белый |
Страна производства | Германия |
