Контроллер (датчик) индукционных петель PD274

Датчик индукционных петель PD274 служит для определения присутствия автомобиля в заданной зоне проезда паркинга.

В дорожном полотне укладывается индукционная петля из нескольких витков провода определенной формы и размера, которая подключается к датчику. При въезде автомобиля в зону индукционной петли происходит определение этого факта.

Функция автоматического повышения чувствительности позволяет избежать "потери автомобиля" с большим дорожным просветом.

Датчик встраивается во въездные и выездные стойки и ряд других устройств. PD274 - так называемый датчик присутствия автомобиля, позволяет подключить две индукционных петли. Датчик может работать с петлями, расположенными в непосредственной близости друг от друга.

Датчики этого типа входят в состав всех парвочных стоек и контроллеров проезда VECTOR_AP

Отличительные особенности
• Уникальная модель последнего поколения от ведущего мирового производителя;
• Сканирование диапазона радиочастот и выбор частоты свободной от помех;
• Четыре уровня регулировки чувствительности с помощью DIP-переключателей;
• Стабильная работа с автомобилями различного класса.

Двухканальный детектор индуктивной петли PD27x – это двухканальный микропроцессорный детектор, разработанный специально для применения на автомобильных парковках и для контроля доступа автомобилей, как на парковках, так и в других местах. Он предназначен в первую очередь для контроля проезда при многополосном движении, а также для подсчета проезжающих транспортных средств. Детектор PD27x разработан при использовании самых современных технологий, он соответствует требованиям огромного числа парковочных решений с учетом условий эксплуатации и параметров, доступных пользователям.
Основная функция детектора – это обнаружение присутствия транспортных средств посредством изменения индуктивности, которое происходит при проезде транспортного средства над индуктивной петлей, закопанной под поверхностью дороги.

Детектор разработан с учетом обеспечения простоты и удобства его монтажа и работы с ним. За счет системы автоматического выбора частоты изделие легко конфигурируется для работы в широком спектре применений.
Благодаря использованию DIP-переключателей и кнопки перезагрузки детекторы PD27x можно легко настроить в соответствии с требованиями пользователей. Кроме того, предусмотрена возможность диагностики с помощью прибора NortechDU100.

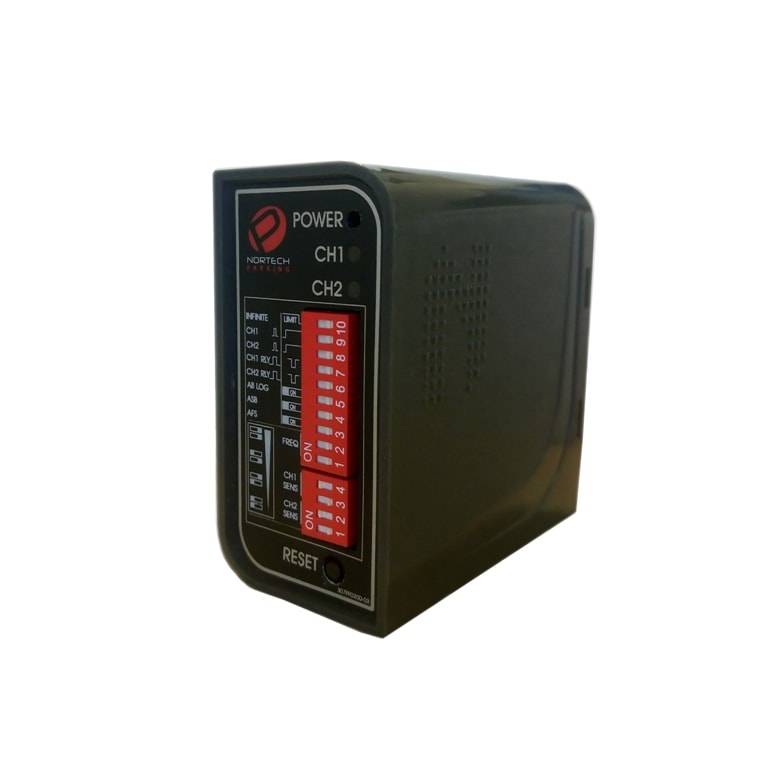

В серии PD27x на передней части корпуса присутствуют светодиоды, которые обеспечивают индикацию состояния каналов,
а также самого детектора. Светодиоды каналов показывают, присутствует ли транспортное средство над петлей, либо петля неисправна, а индикатор питания показывает, что детектор включен и находится в рабочем состоянии и обеспечивает связь с прибором DU100.

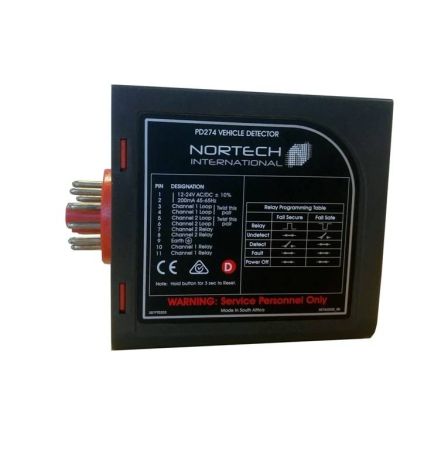

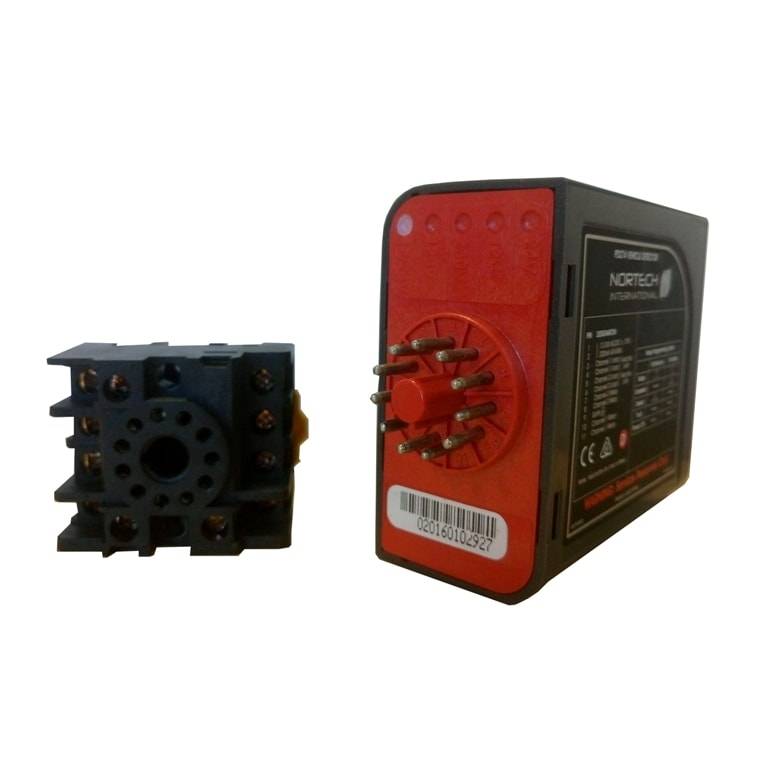

Детекторы этой серии оснащены реле, переключающие контакты которых выведены на заднюю панель корпуса, для передачи выходных сигналов в соответствии с настройками DIP-переключателей, расположенных на передней панели.
Несмотря на то, что детектор – двухканальный, он сделан таким образом, что исключает возможность взаимного влияния петель, подключенных к нему, благодаря использованию схемы поочередного опроса каналов.

Характеристики:
• Количество каналов: 2
• Диапазон индуктивности петли: 20 мкГн – 1500 мкГн
• Частотный диапазон: 18 кГц – 110 кГц
• Время реакции: 53-73мс (на каждый канал)
• Время установки при включении питания: 8 с на каждый канал
• Напряжение питания: 12...24 В +/-10% пост. или перем. ток
• Потребляемая мощность: 1BA макс. при 12В
• Рабочая температура: -40 - +80°С
• Класс защиты: IP30
• Реле: 2А при 30В
• Габаритные размеры: 78x41x80 мм
• Масса: 200г
