Электромеханические противотаранные блокираторы SILAR выпускаются в четырёх основных исполнениях: заглубляемые и накладные — с боковым или центральным приводом. Модели с боковым приводом удобны обслуживанием без перекрытия проезда, а сам редуктор защищён от грязи и влаги. Конструкции с центральным приводом более компактны по ширине и позволяют соединять несколько блокираторов в непрерывную линию. Заглубляемые варианты устанавливаются вровень с дорожным покрытием, а накладные монтируются поверх полотна и комплектуются пандусами для плавного проезда транспорта.

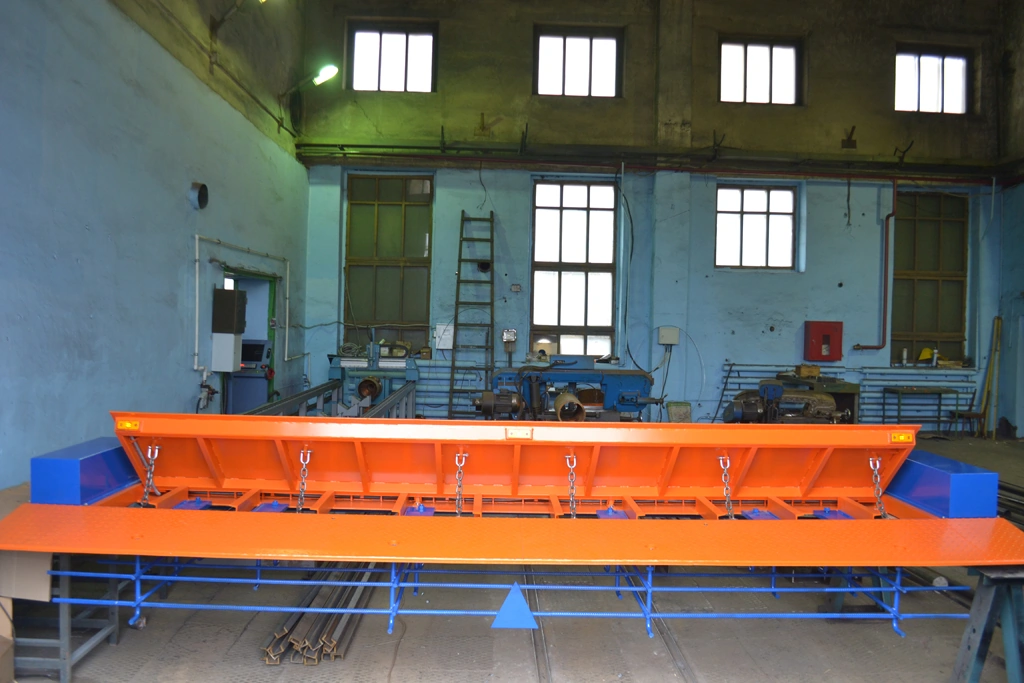

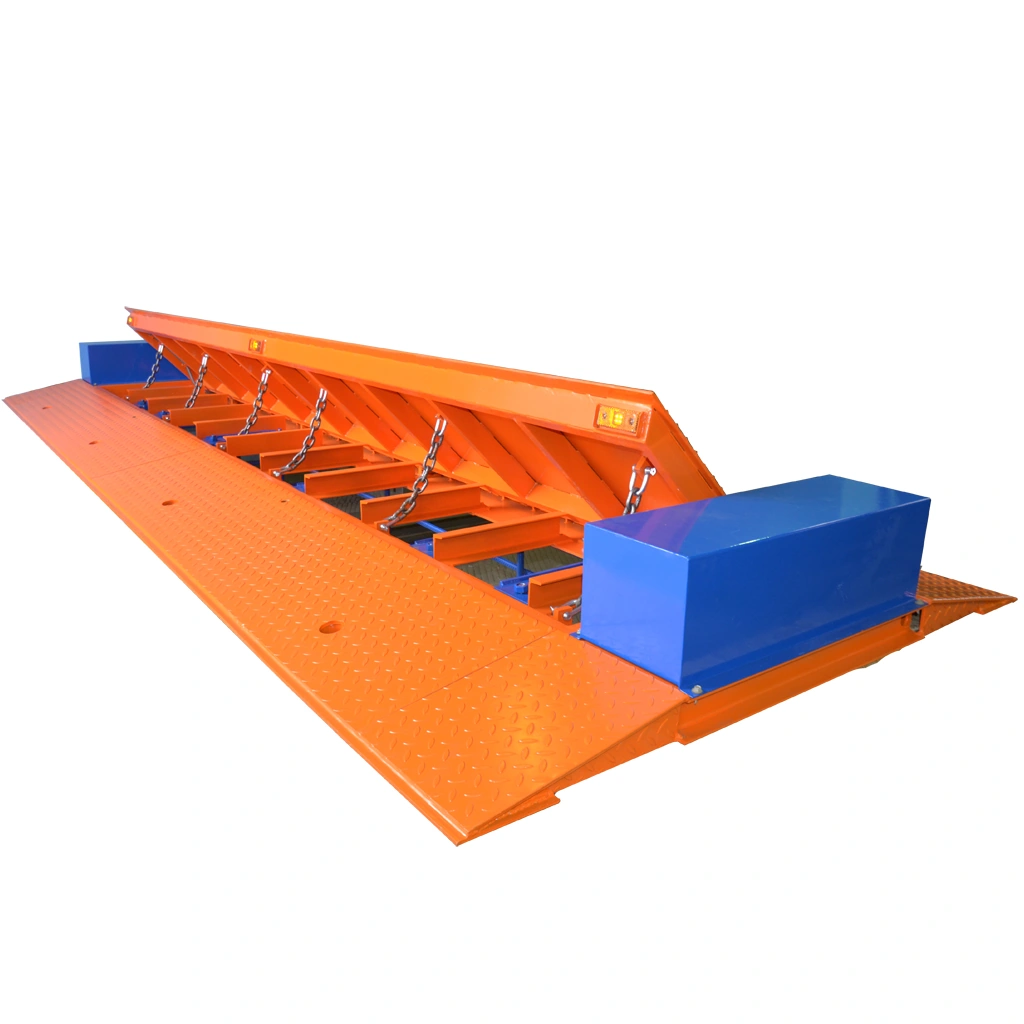

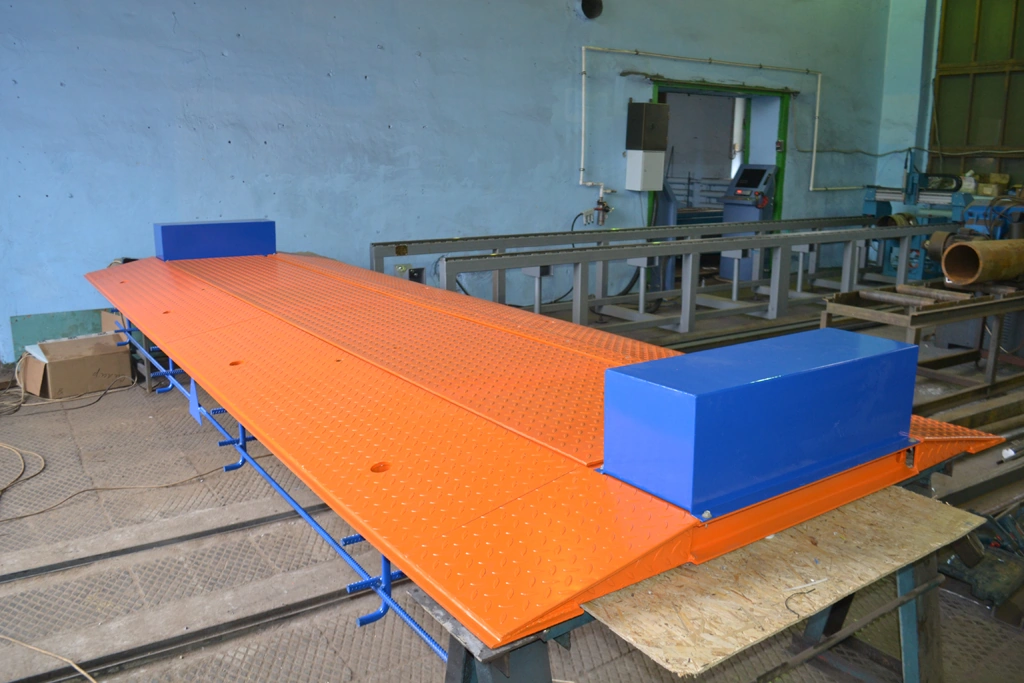

Дорожный блокиратор Silar ПЗП-6000ЭМН — это мощное противотаранное устройство накладного типа с электромеханическим приводом, предназначенное для защиты объектов от несанкционированного проезда транспорта. Конструкция состоит из двух секций по 3 метра каждая и устанавливается поверх дорожного покрытия без необходимости выемки грунта. В сложенном положении преграда выступает над дорожным полотном всего на 116 мм и может использоваться как «лежачий полицейский». Пандусы, входящие в комплект, обеспечивают плавный проезд транспорта в неактивном положении устройства.
Механизм подъёма реализован на базе двух линейных электроприводов LA36 (актуаторов) с системой подогрева, соединённых с поворотными платформами через рычажную систему. Платформа поднимается на высоту 400 ± 50 мм за 8 секунд, создавая прочное препятствие, способное выдержать удар автомобиля массой до 30 тонн на скорости 40 км/ч (энергия 1800 кДж). Управление осуществляется через шкаф с блоком ZL19N и выносной кнопочный пост. При отключении питания предусмотрен ручной режим с использованием шестигранного ключа. Все элементы конструкции защищены по классу IP66, что гарантирует полную пыле- и влагозащиту.

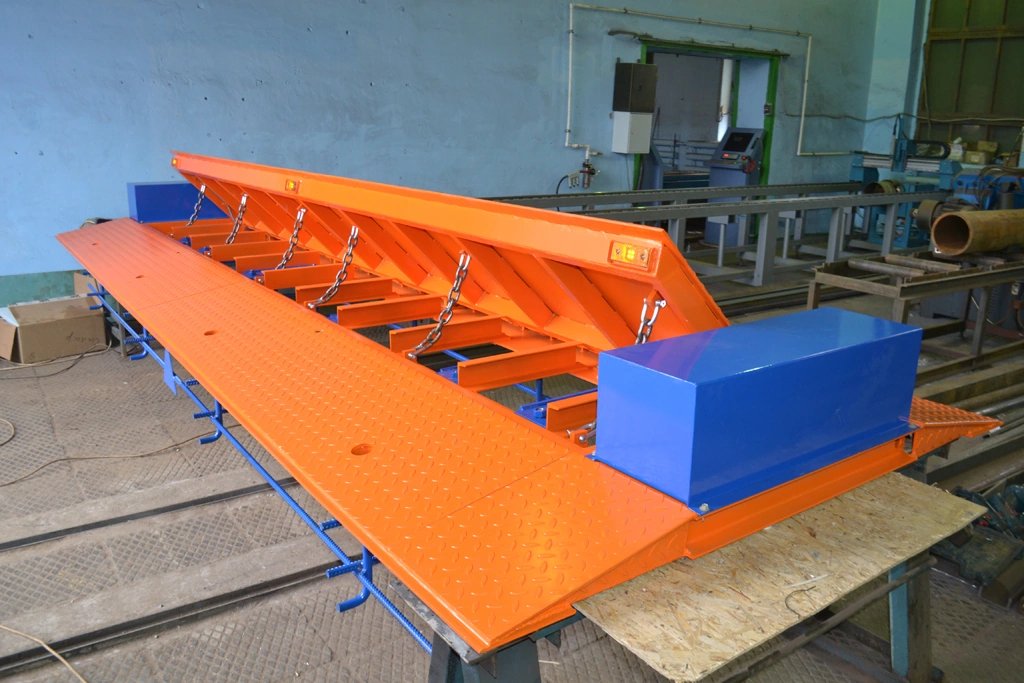

Платформа блокиратора выполнена из рифлёной стали с антикоррозионным покрытием и оснащена светодиодными катафотами для обозначения в тёмное время суток. Благодаря высокой надёжности, простоте обслуживания и устойчивости к экстремальным климатическим условиям, ПЗП-6000ЭМН широко применяется на КПП, промышленных предприятиях, транспортных узлах и стратегических объектах.
Особенности
- Накладной тип монтажа без земляных работ
- Две секции по 3 м с боковым расположением электромеханического привода
- Подъём платформы на 400 ± 50 мм за 8 секунд
- Приводы LA36 с системой подогрева для зимней эксплуатации
- Пандусы в комплекте обеспечивают плавный проезд
- Светодиодные катафоты для обозначения препятствия в тёмное время суток
- Степень защиты IP66, устойчивость к влаге и пыли
Комплект поставки
- Преграда защитная подъёмная ПЗП-6000 ЭМН — 1 шт.
- Паспорт изделия СР210-86.10.00.00ПС — 1 шт.
- Шкаф управления с блоком ZL170 — 1 шт.
- Руководство по эксплуатации ZL170 — 1 шт.
- Выносной кнопочный пост — 1 шт.
- Монтажный комплект (анкерные болты М20×300) — 1 комплект
Дополнительные опции (по заказу)
- Светофор двухпозиционный
- Блок дистанционного радиоуправления
- Система бесперебойного питания для работы при отключении электросети
Преимущества
- Быстрый монтаж без врезки в дорожное покрытие
- Надёжная работа при температурах от −60 °C до +40 °C
- Ручное управление при отсутствии электропитания
- Высокая механическая прочность и антикоррозионная защита
- Сертификат соответствия № РОСС RU.НА36.Н01603
Недостатки
- Большая масса конструкции и необходимость места под пандусы
- Меньшая противотаранная устойчивость без бетонного основания
Устройство и работа

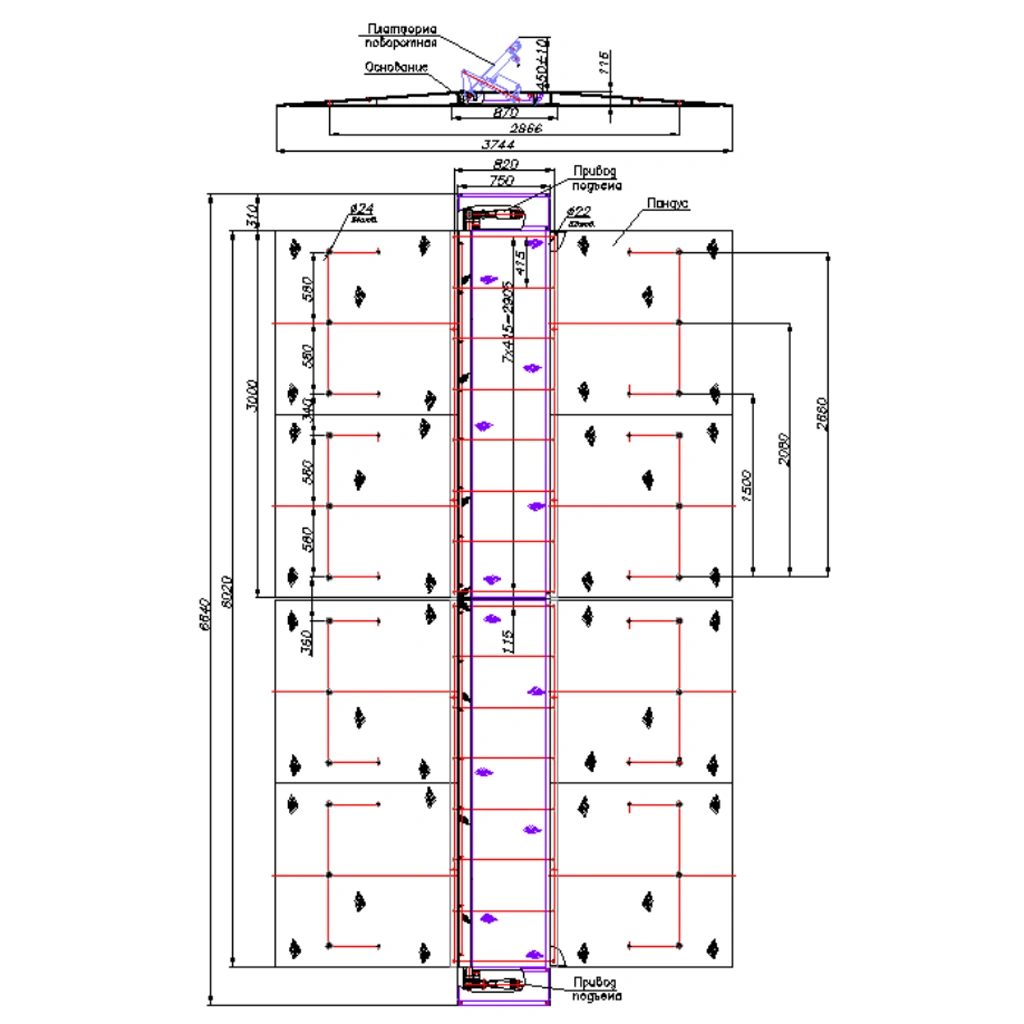

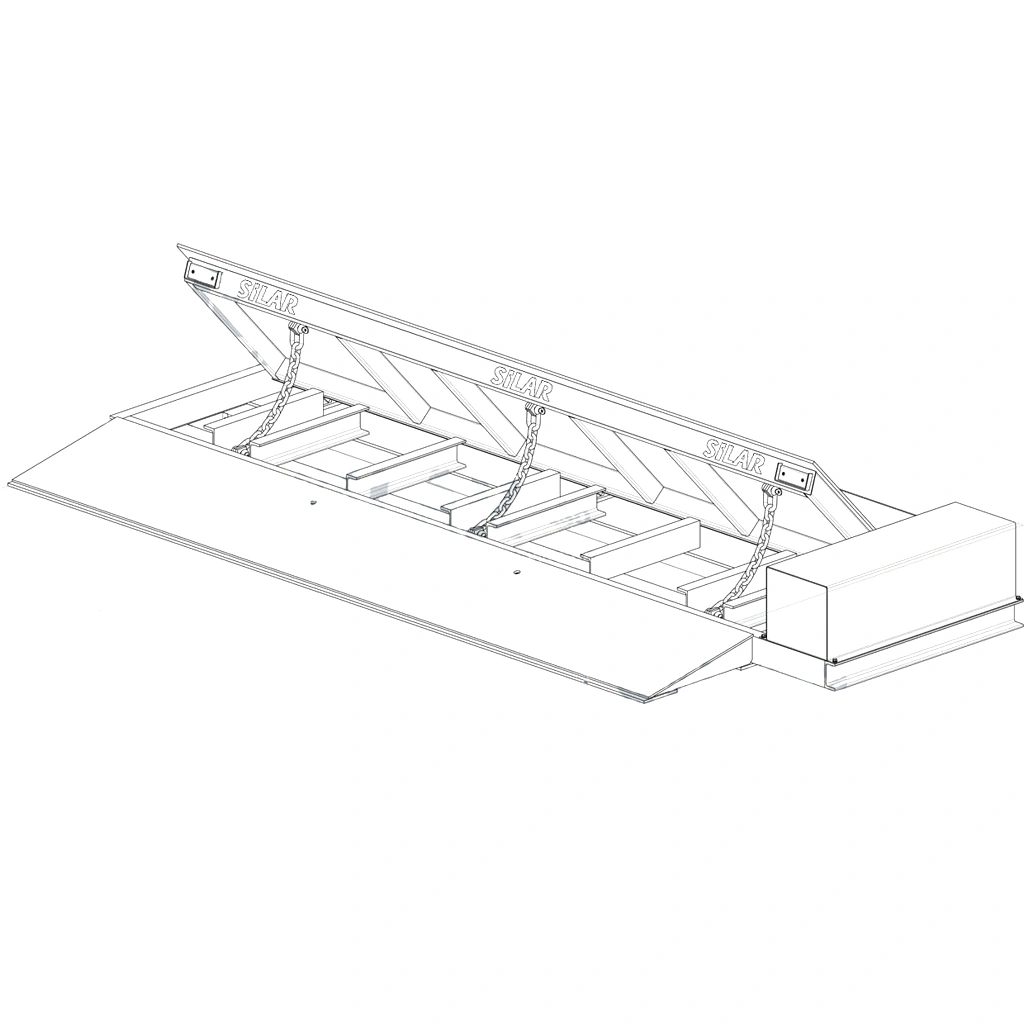

Основными частями являются основание, платформа поворотная заградительная и привод подъёма.Конструктивно основание и платформа поворотная представляют собой рамы, изготовленные из стального проката (рифленый лист, швеллер и профильная труба). Поворотная платформа крепится к основанию с помощью петель и блокирующих тяг (цепей). Платформа оснащена светодиодными катафотами, позволяющими определить препятствие в темное время суток.
Привод подъема – линейный привод LA36 (актуатор). Поворотный вал, установленный внизу основания в опоре с подшипником скольжения, посредством рычага связывает привод с поворотной платформой. В холодное время года предусмотрен подогрев привода термокабелем. В пульте управления есть соответствующий выключатель.
Привод подъема ПЗП может находиться как справа, так и слева относительно движения транспорта в зависимости от условий подключения.
Работа ПЗП
С пульта управления ПЗП подается напряжение на привод, который через рычаг сообщает крутящий момент валу, а тот в свою очередь приводит в движение поворотную платформу, и она занимает наклонное заградительное положение.
Высота подъёма ограничивается ходом штока привода.
В случае сбоя питания необходимо использовать привод ручного управления!
Для разблокировки привода необходимо:
- снять защитный кожух
- снять заглушку привода
- вращением шестигранного ключа S6 привести в движение шток привода
Технические характеристики:
Основные параметры- Тип монтажа: накладной с пандусами
- Длина заградительной платформы: 6000 мм (2 × 3 м)
- Высота подъёма заградительной платформы: 450 ± 50 мм
- Высота преграды в сложенном положении: 116 мм
- Время подъёма платформы: не более 8 с
- Тип привода: электромеханический (2× актуатор LA36)
- Максимальная нагрузка на ось: до 30 т
- Максимально выдерживаемая энергия удара: 1800 кДж (30 т на 40 км/ч)
- Напряжение питания: 220 В / 50 Гц
- Напряжение питания привода: 24 В пост. тока
- Мощность каждого привода: 0,24 кВт
- Максимальная потребляемая мощность: 1,2 кВт
- Исполнение: УХЛ1 по ГОСТ 15150
- Диапазон температур эксплуатации: от −60 °C до +40 °C
- Степень защиты: IP66
- Габариты (Д×Ш×В): 6640 × 3744 × 328 мм
- Масса изделия: не более 1000 кг; с пандусами — 3000 кг
- Гарантийный срок — 12 месяцев со дня продажи
- Гарантия не распространяется на лакокрасочное покрытие
Бренд | Silar |
Тип блокиратора | Автоматический |
Тип привода | Электромеханический |
Конструкция | Противотаранный |
Нагрузка на ось | 30 тонн |
Скорость подъема | 8 сек. |
Сопротивление проникновению | 1 800 кДж |
Сопротивление наезду | 30000 кг / 40 км/ч |
Тип монтажа | Поверхностный |
Ширина, мм | 6640 |
Высота, мм | 450 |
Глубина, мм | 3744 |
Напряжение питания | 220 В |
Потребляемая мощность, макс. | 1200 Вт |
Вес, кг | 3000 |
Рабочая температура | от -60°C до +40°C |
Класс защиты (IP) | IP66 |
Гарантия | 1 год |
Страна производства | Россия |
