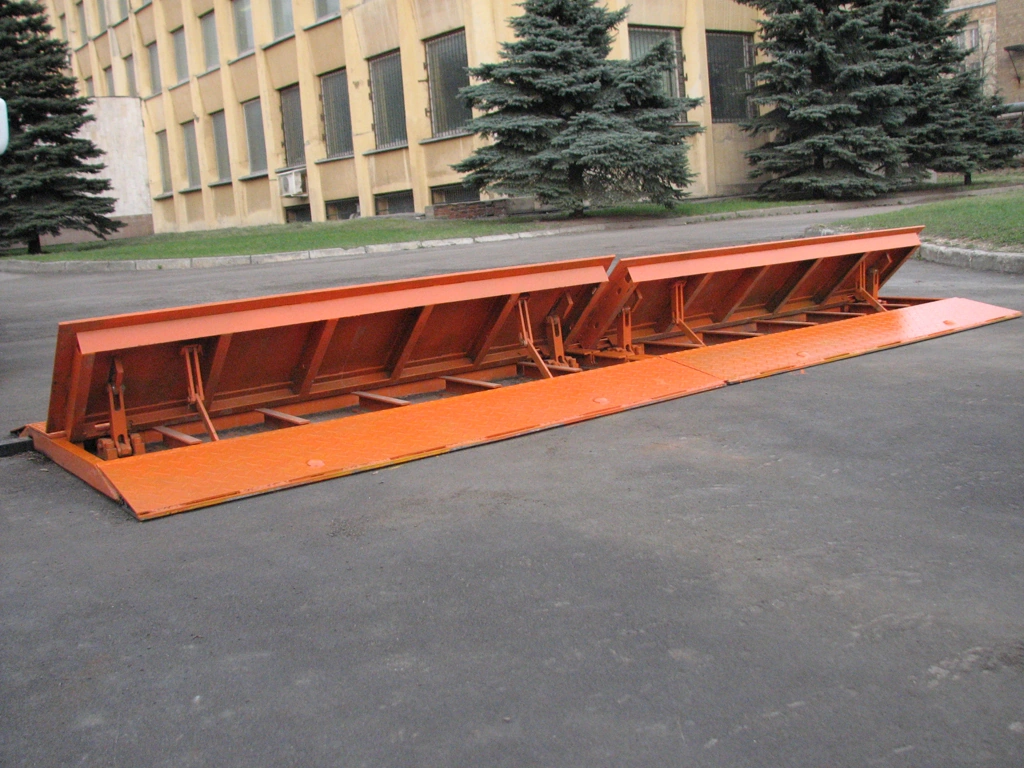

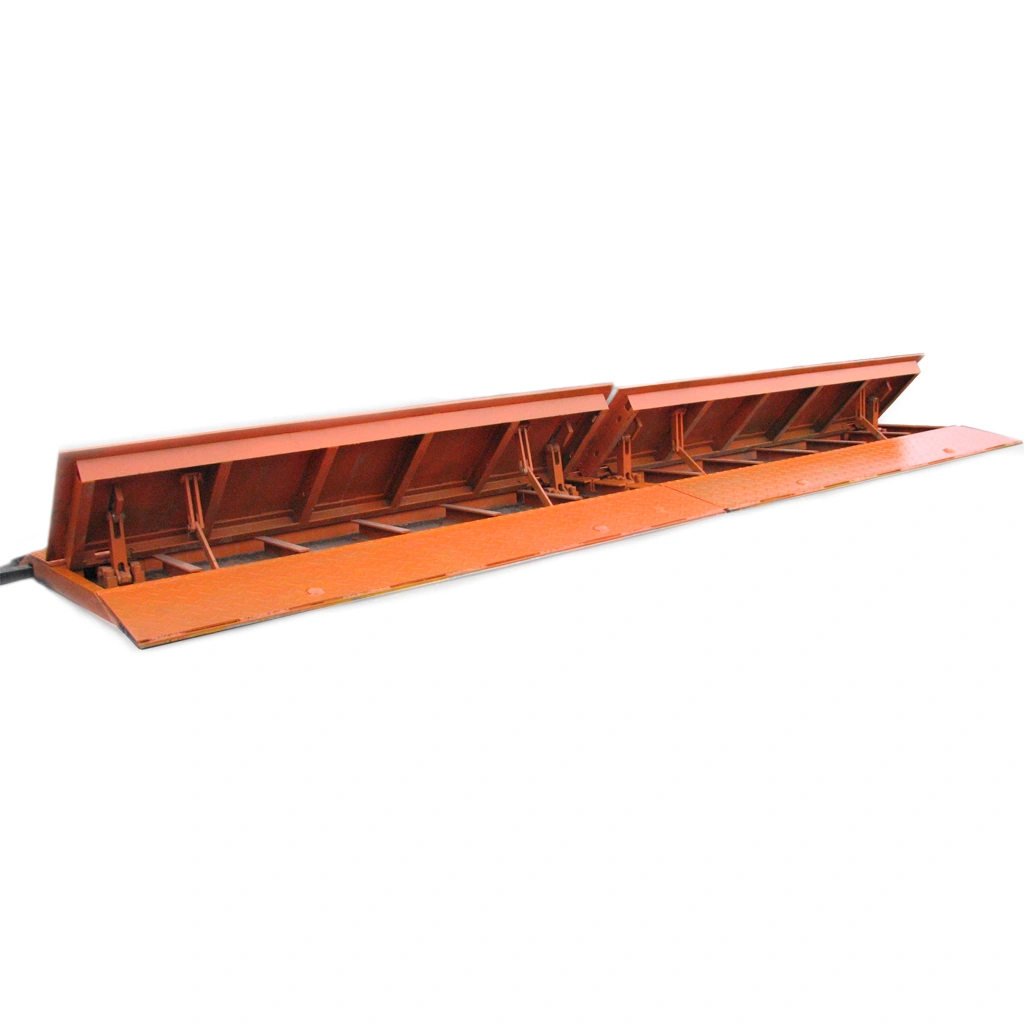

Дорожный блокиратор Silar ПЗП 5000 ГН — гидравлическая подъёмная преграда накладного типа для оперативного перекрытия проездов на КПП, промышленных и режимных объектах. Конструкция устанавливается поверх дорожного полотна без врезки, включает основную платформу и пандусы для безопасного въезда/съезда, работает от внешней гидростанции и фиксируется в поднятом положении запиранием давления в линии. В опущенном состоянии блокиратор не мешает движению и выдерживает интенсивную эксплуатацию.
Поворотная заградительная платформа приводится в действие гидроцилиндром: при нажатии «ВВЕРХ» давление подается в напорную линию, платформа занимает наклонное заградительное положение; при подаче давления в обратную линию — опускается. Рамные элементы изготовлены из стального проката с рифлёным листом, обеспечивающим противоскользящие свойства. Модель рассчитана на суровые климатические условия и совместима с пультом, светофорами и дистанционным управлением.
ПЗП 5000 ГН сертифицирован и выпускается по действующим ТУ, выдерживает осевую нагрузку до 30 т и ударную энергию до 1800 кДж (30 т на 40 км/ч). Накладное исполнение упрощает монтаж на готовых покрытиях: платформа и пандусы крепятся анкерами, подключение к гидростанции выполняется рукавами высокого давления через стандартный штуцер.
Особенности
- Накладной монтаж на дорожное полотно без врезки
- Поворотная заградительная платформа с гидравлическим приводом
- Быстрое срабатывание — подъём до 3 секунд
- Рифлёная стальная поверхность платформы и пандусы в комплекте
- Работа в условиях умеренного и холодного климата
Преимущества
- Выдерживает удар до 1800 кДж (30 т на 40 км/ч)
- Нагрузка на ось до 30 т
- Упрощённый монтаж и обслуживание
- Совместимость со светофорами и дистанционным управлением
Недостатки
- Требуется внешняя гидростанция и РВД-обвязка
- Значительная масса комплекта с пандусами
Устройство и работа

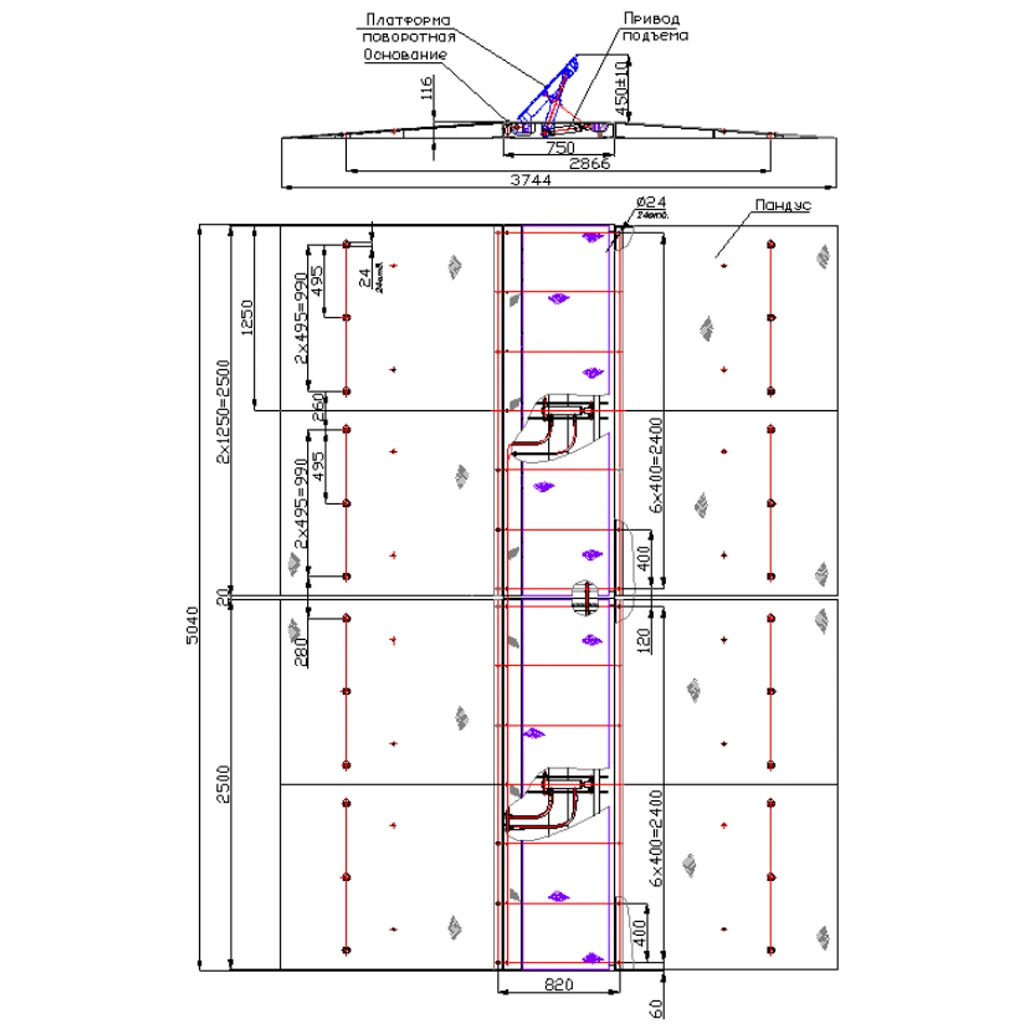

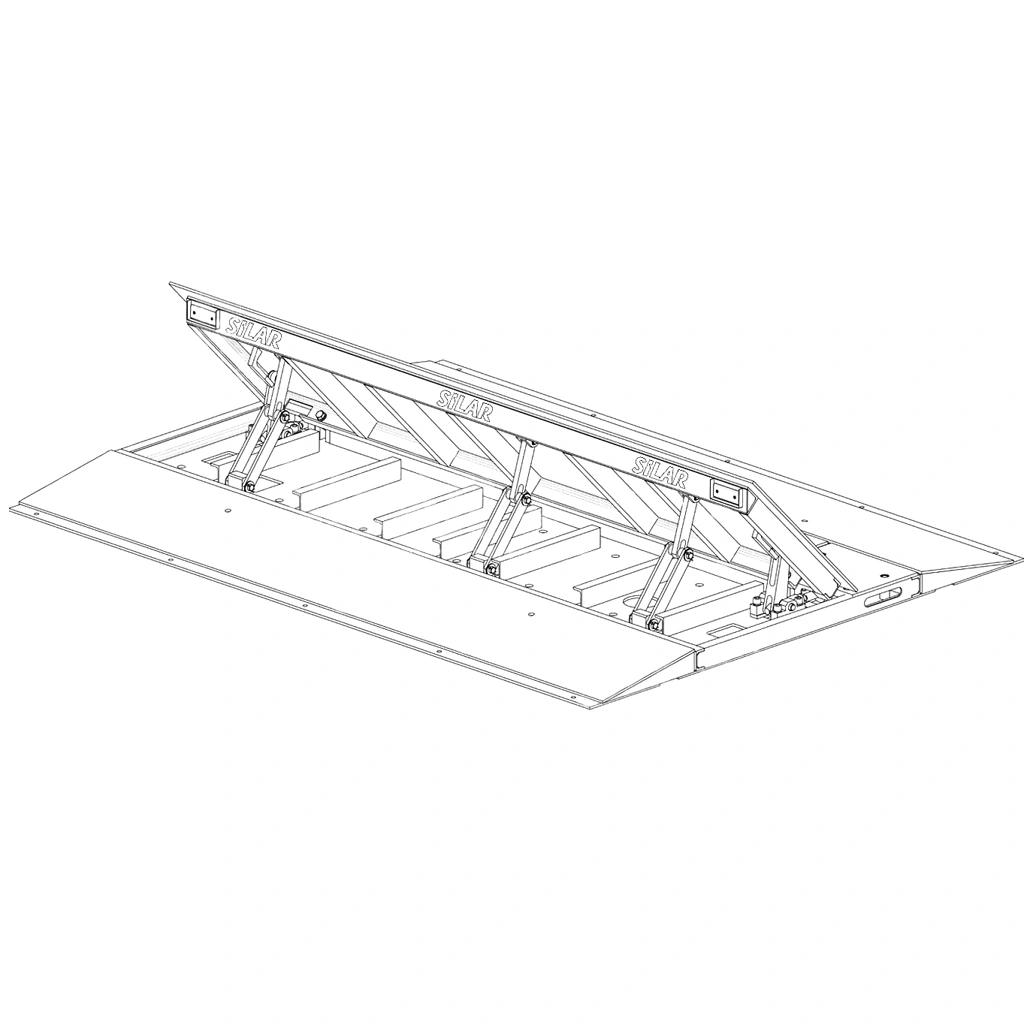

Конструкция ПЗП состоит из платформы стационарной, платформы поворотной заградительной, привода подъёма и пандусов.Конструктивно платформа неподвижная стационарная и платформа поворотная представляют собой раму, изготовленную из стального проката (рифленый лист, швеллер и профильная труба). К стационарной платформе посредством осей и блокирующих цепей крепится поворотная платформа. Поворотная платформа шарнирно связана с приводом подъёма, который расположен в центре подъемной платформы.
Привод подъема включает в себя: гидроцилиндр, поворотные шарниры, подводящие и отводящие гидролинии из напорных рукавов высокого давления.
Работа ПЗП
При нажатии кнопки «ВВЕРХ» давление масла подается в напорную подводящую линию гидроцилиндров. Шток гидроцилиндра сообщает движение платформе поворотной, и она занимает наклонное заградительное положение. Фиксирование поворотной платформы в заградительном состоянии осуществляется гидрораспределителем гидростанции, который запирает масло в подводящей напорной гидролинии. При подаче давления масла в обратную гидролинию, поворотная платформа опустится и займет горизонтальное положение.
Технические характеристики:
Основные параметры- Тип монтажа: накладной на дорожное полотно
- Длина: 5040 мм
- Ширина с пандусами: 3750 мм
- Высота преграды: 116 мм
- Высота подъема заградительной платформы: 450 ± 15 мм
- Привод: гидравлический
- Давление масла в гидросистеме: 6–7 МПа
- Время подъема платформы: не более 3 с
- Максимальная нагрузка на ось: до 30 т
- Максимально выдерживаемая энергия удара: 1800 кДж (10 т на 40 км/ч)
- Штуцер под присоединение РВД: М16х1,5, конус 24°
- Крепление основания и пандусов ПЗП: болты фундаментные клиновые М20
- Исполнение: УХЛ1 по ГОСТ 15150
- Температурный диапазон эксплуатации: от −60 °C до +40 °C
- Масса ПЗП / с пандусами, не более: 810/2500 кг
- Гарантийный срок: 12 месяцев со дня продажи
- Гарантия не распространяется на лакокрасочное покрытие
Модификации гидравлических противотаранных накладных блокираторов
- ПЗП 2000Гн - Длина 2000 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 2500Гн - Длина 2500 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 3000Гн - Длина 3020 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 3500Гн - Длина 3500 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 4000Гн - Длина 4020 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 5000Гн - Длина 5040 мм, Ширина с пандусами 3750 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 6000Гн - Длина 6020 мм, Ширина с пандусами 3750 мм, Высота преграды 116 мм, Высота подъема 450 мм
- Гидростанция СР50 в защищенном боксе, с блоком управления системой аварийного открытия рассчитанная на блокиратор до 6 м
- Комплект рукавов высокого давления 10 м
- Светофор двухсекционный
- Стойка под крепление светофора
- Комплект фотоэлементов
- Стойка под фотоэлемент
- Предупреждающий знак
- Стойка под предупреждающий знак
- Плата радиоуправления с выносной антенной
- Брелок радиоуправления
- Комплект подогрева рукавов высокого давления
Бренд | Silar |
Тип блокиратора | Автоматический |
Тип привода | Гидравлический |
Конструкция | Противотаранный |
Нагрузка на ось | 30 тонн |
Скорость подъема | 3 сек. |
Сопротивление проникновению | 1 800 кДж |
Сопротивление наезду | 30000 кг / 40 км/ч |
Тип монтажа | Поверхностный |
Ширина, мм | 5040 |
Высота, мм | 450 |
Глубина, мм | 3750 |
Вес, кг | 2500 |
Рабочая температура | от -60°С до +60°С |
Гарантия | 1 год |
Страна производства | Россия |
