Дорожный блокиратор Silar ПЗП 4000 ГН — это противотаранное устройство накладного типа с гидравлическим приводом, предназначенное для защиты охраняемых территорий, контрольно-пропускных пунктов, промышленных предприятий и других объектов, где требуется быстрое и надежное перекрытие проезда. Конструкция устанавливается на поверхность дорожного полотна без врезки, что позволяет существенно упростить монтаж и эксплуатацию. Изделие сертифицировано по № РОСС RU.НА36.Н01603 и полностью соответствует техническим условиям ТУ СР 210-00.00.00.00.

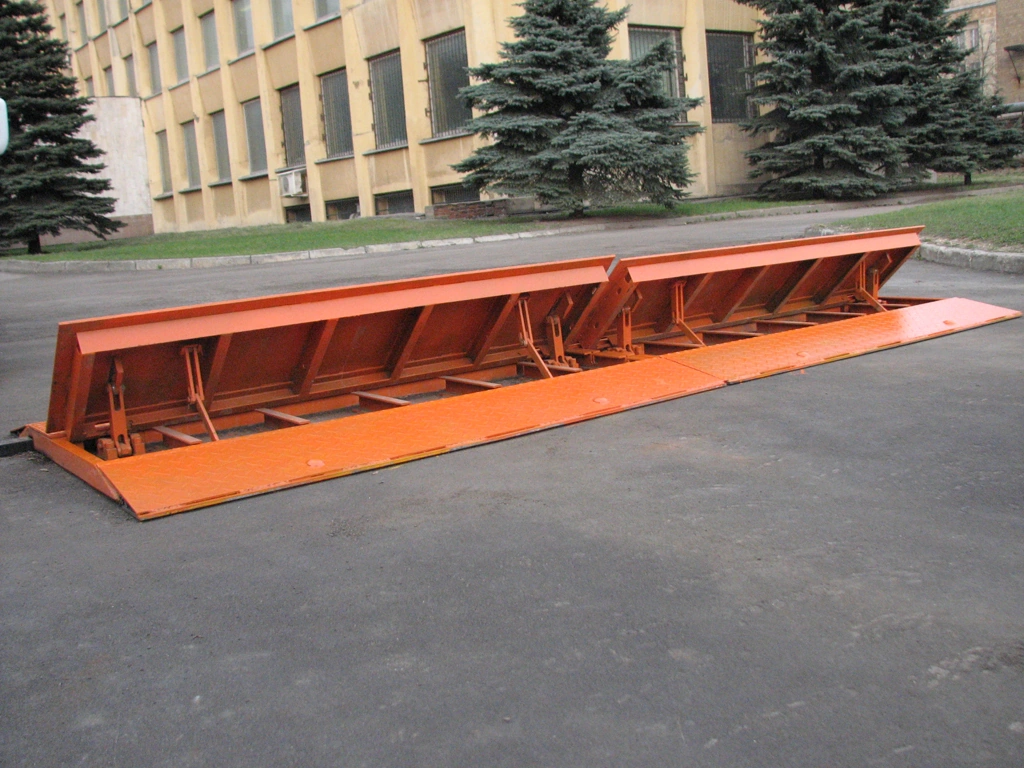

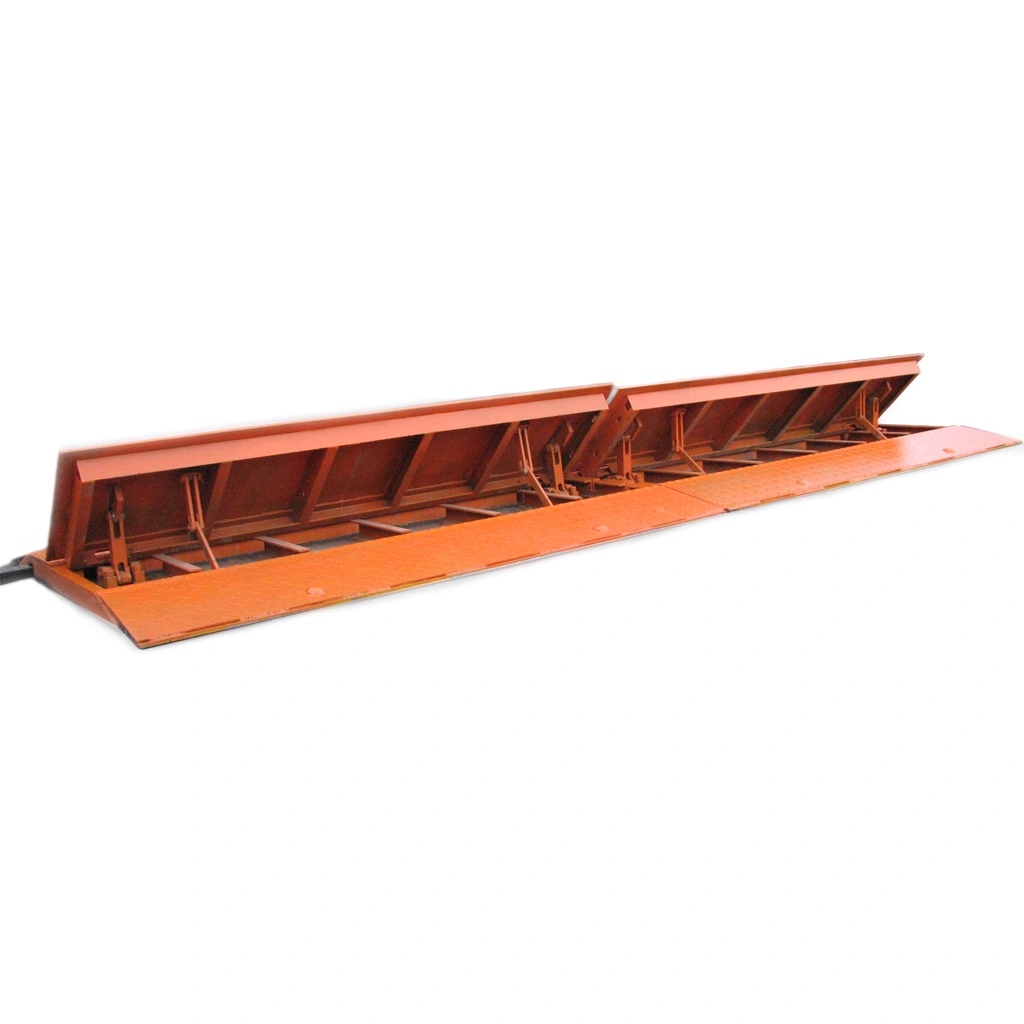

Модель ПЗП 4000 ГН представляет собой прочную стальную раму с поворотной заградительной платформой, управляемой гидроприводом. В комплект входят четыре пандуса, обеспечивающих плавный въезд и съезд при опущенном положении барьера. Заградительная платформа поднимается на высоту 450 мм менее чем за 3 секунды. При подаче давления 6–7 МПа в гидросистему обеспечивается уверенная фиксация платформы в рабочем положении, а при реверсе давления она опускается в исходное. Используется два гидроцилиндра для равномерного распределения нагрузки и повышения надежности конструкции.
Блокиратор рассчитан на эксплуатацию при температурах от −60 °C до +40 °C (исполнение УХЛ1 по ГОСТ 15150) и выдерживает удар транспортного средства массой 30 тонн на скорости 40 км/ч (1800 кДж). Платформа выполнена из рифленой стали, устойчива к коррозии и механическим нагрузкам. Благодаря накладному исполнению устройство идеально подходит для временных КПП или мест, где невозможно углубление в грунт. При отключении питания управление осуществляется вручную с помощью аварийного гидронасоса.
Особенности
- Накладной тип монтажа — установка без врезки в дорожное полотно
- Гидравлический привод с двумя гидроцилиндрами
- Быстрый подъем платформы — до 3 секунд
- Платформа из рифленого стального листа
- Плавный въезд/съезд благодаря четырем пандусам
- Рабочий диапазон температур от −60 °C до +40 °C
- Возможность ручного подъема при аварийном отключении питания
Преимущества
- Выдерживает удар автомобиля массой 30 т на скорости 40 км/ч (1800 кДж)
- Максимальная нагрузка на ось — до 30 тонн
- Простая установка без земляных работ
- Высокая надежность и минимальное время срабатывания
- Совместимость с системами контроля доступа и светофорным управлением
Недостатки
- Большая масса конструкции — до 1970 кг
- Необходимость подключения внешней гидростанции
- Требуется крепление анкерами к основанию
Устройство и работа

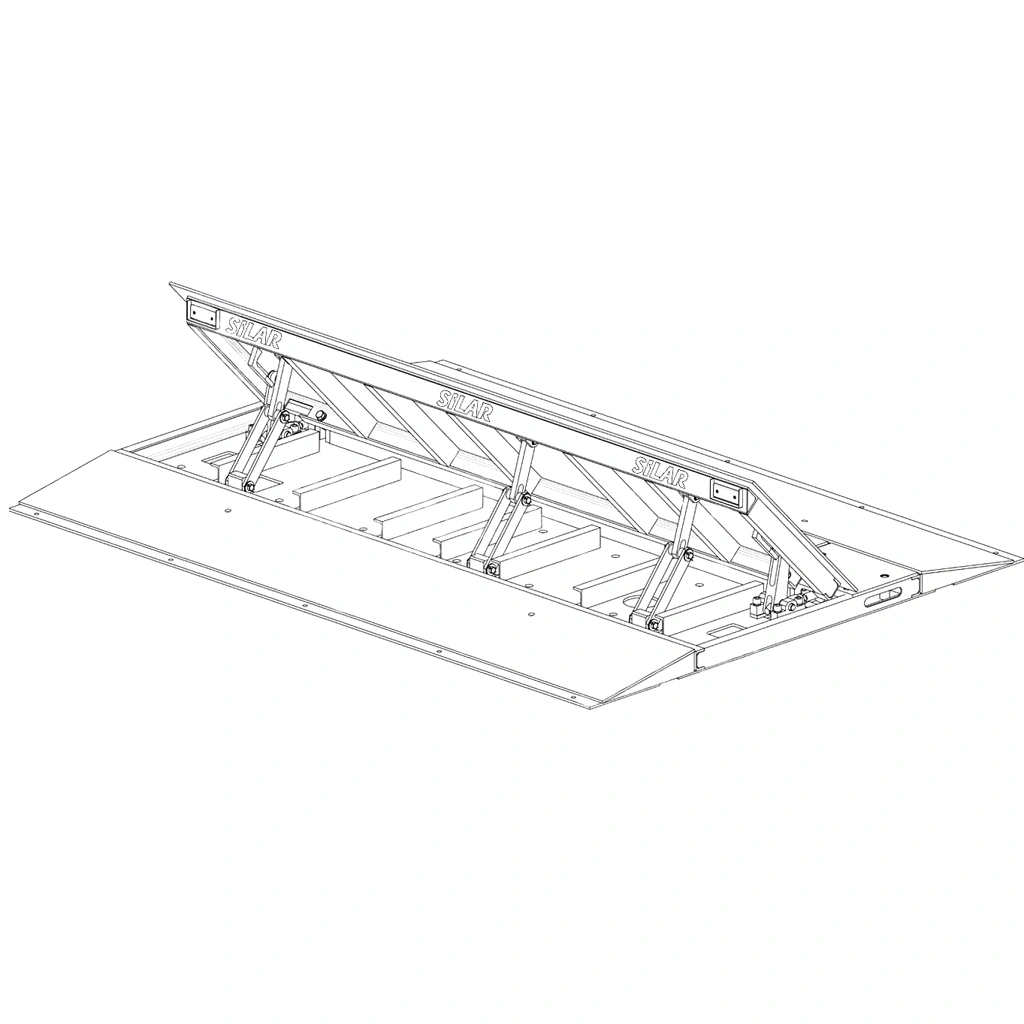

Конструкция ПЗП состоит из платформы стационарной, платформы поворотной заградительной, привода подъёма и пандусов.Конструктивно платформа неподвижная стационарная и платформа поворотная представляют собой раму, изготовленную из стального проката (рифленый лист, швеллер и профильная труба). К стационарной платформе посредством осей и блокирующих цепей крепится поворотная платформа. Поворотная платформа шарнирно связана с приводом подъёма, который расположен в центре подъемной платформы.
Привод подъема включает в себя: гидроцилиндр, поворотные шарниры, подводящие и отводящие гидролинии из напорных рукавов высокого давления.
Работа ПЗП
При нажатии кнопки «ВВЕРХ» давление масла подается в напорную подводящую линию гидроцилиндров. Шток гидроцилиндра сообщает движение платформе поворотной, и она занимает наклонное заградительное положение. Фиксирование поворотной платформы в заградительном состоянии осуществляется гидрораспределителем гидростанции, который запирает масло в подводящей напорной гидролинии. При подаче давления масла в обратную гидролинию, поворотная платформа опустится и займет горизонтальное положение.
Технические характеристики:

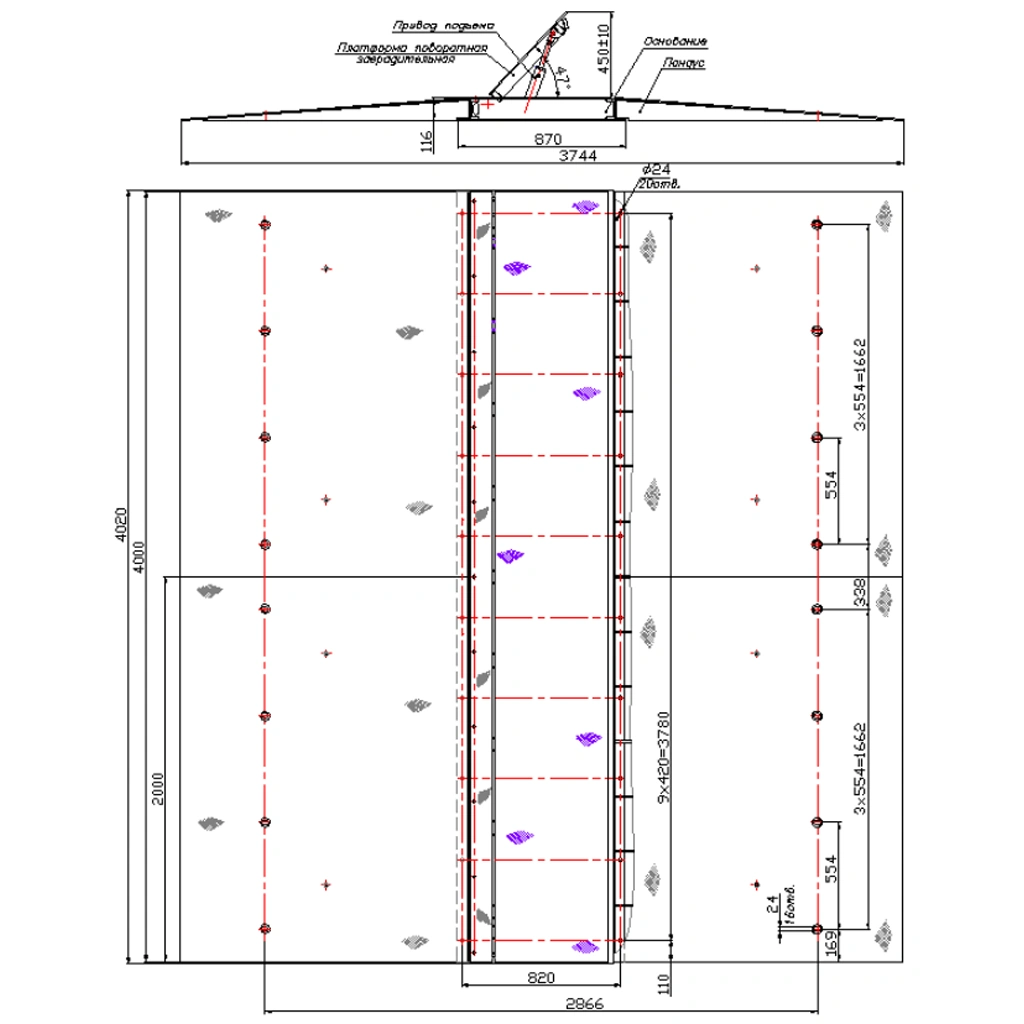

Основные параметры- Тип монтажа: накладной на дорожное полотно
- Длина: 4020 мм
- Ширина с пандусами: 3744 мм
- Высота преграды: 116 мм
- Высота подъема заградительной платформы: 450 ± 15 мм
- Привод: гидравлический
- Давление масла в гидросистеме: 6–7 МПа
- Время подъема платформы: не более 3 с
- Максимальная нагрузка на ось: до 30 т
- Максимально выдерживаемая энергия удара: 1800 кДж (10 т на 40 км/ч)
- Штуцер под присоединение РВД: М16х1,5, конус 24°
- Крепление основания и пандусов ПЗП: болты фундаментные клиновые М20
- Исполнение: УХЛ1 по ГОСТ 15150
- Температурный диапазон эксплуатации: от −60 °C до +40 °C
- Масса изделия: не более 1970 кг
- Гарантийный срок: 12 месяцев со дня продажи
- Гарантия не распространяется на лакокрасочное покрытие
Модификации гидравлических противотаранных накладных блокираторов
- ПЗП 2000Гн - Длина 2000 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 2500Гн - Длина 2500 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 3000Гн - Длина 3020 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 3500Гн - Длина 3500 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 4000Гн - Длина 4020 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 5000Гн - Длина 5040 мм, Ширина с пандусами 3750 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 6000Гн - Длина 6020 мм, Ширина с пандусами 3750 мм, Высота преграды 116 мм, Высота подъема 450 мм
- Гидростанция СР50 в защищенном боксе, с блоком управления системой аварийного открытия рассчитанная на блокиратор до 6 м
- Комплект рукавов высокого давления 10 м
- Светофор двухсекционный
- Стойка под крепление светофора
- Комплект фотоэлементов
- Стойка под фотоэлемент
- Предупреждающий знак
- Стойка под предупреждающий знак
- Плата радиоуправления с выносной антенной
- Брелок радиоуправления
- Комплект подогрева рукавов высокого давления
Бренд | Silar |
Тип блокиратора | Автоматический |
Тип привода | Гидравлический |
Конструкция | Противотаранный |
Нагрузка на ось | 30 тонн |
Скорость подъема | 3 сек. |
Сопротивление проникновению | 1 800 кДж |
Сопротивление наезду | 30000 кг / 40 км/ч |
Тип монтажа | Поверхностный |
Ширина, мм | 4020 |
Высота, мм | 450 |
Глубина, мм | 3744 |
Вес, кг | 1970 |
Рабочая температура | от -60°С до +60°С |
Гарантия | 1 год |
Страна производства | Россия |
