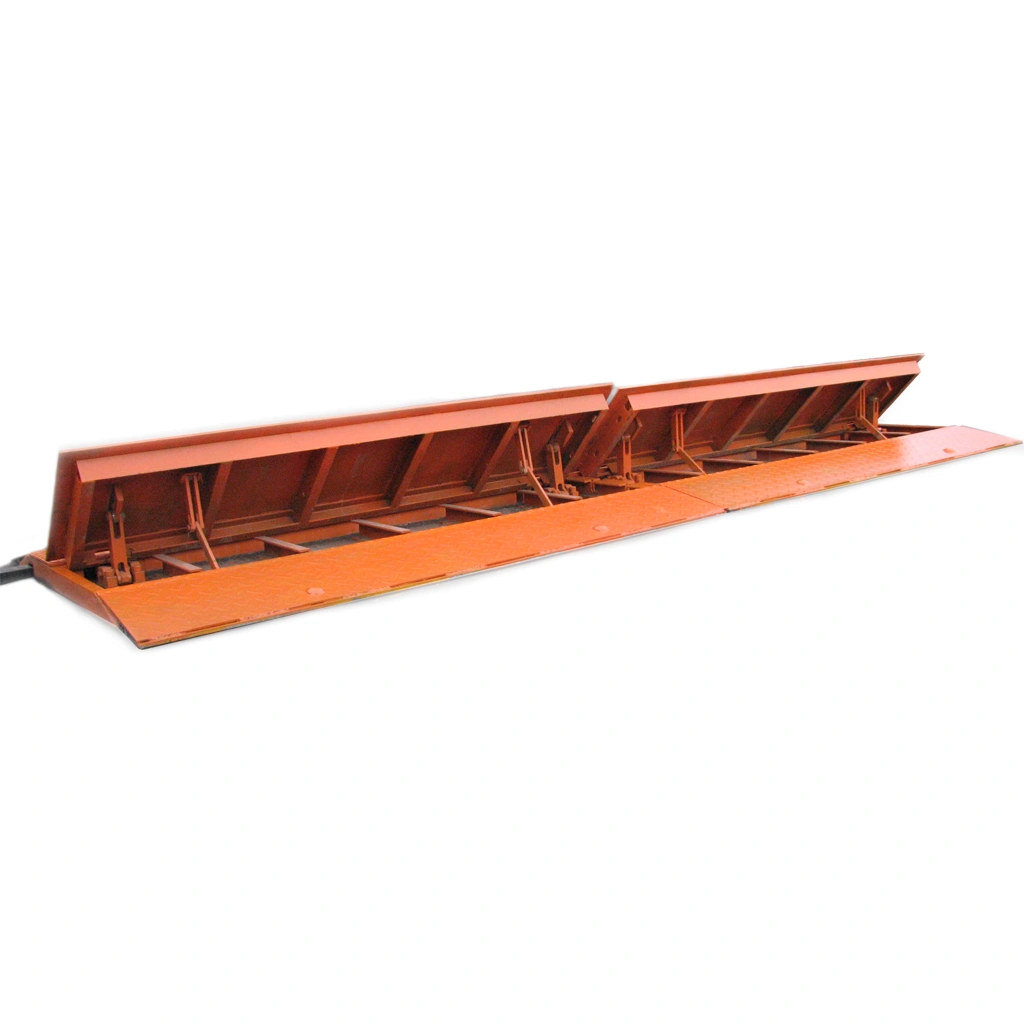

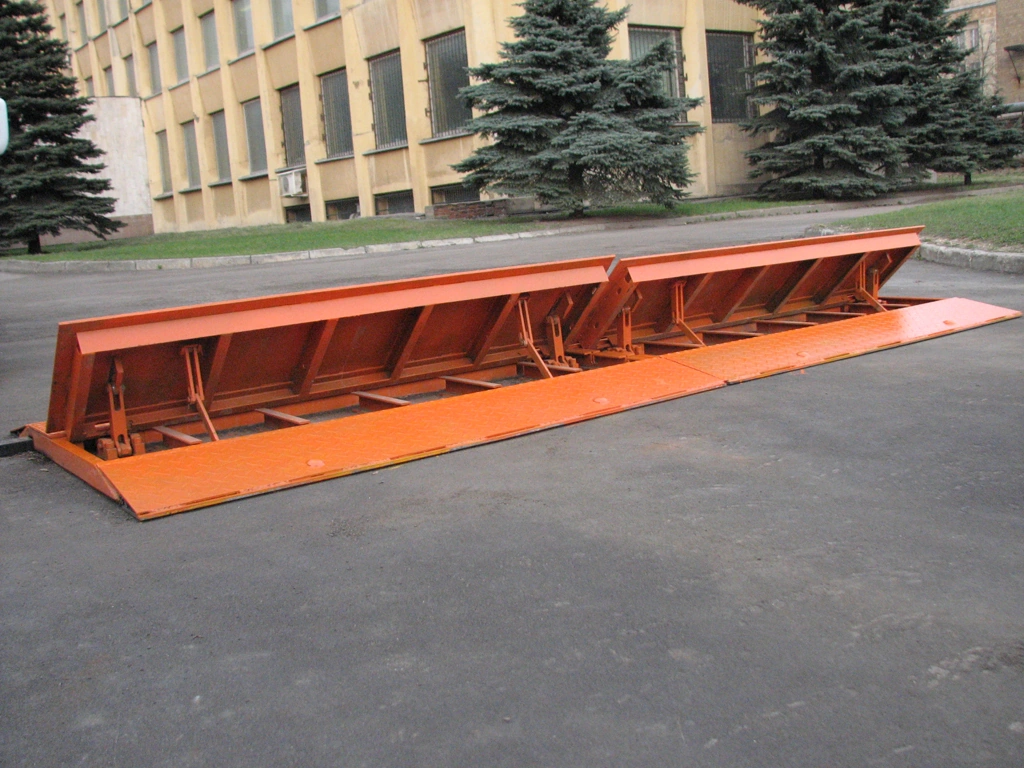

Дорожный блокиратор Silar ПЗП 3000 ГН — гидравлическая подъёмная преграда накладного типа, предназначенная для оперативного перекрытия проезжей части и предотвращения несанкционированного въезда. Конструкция устанавливается поверх дорожного полотна (без врезки), включает основную платформу и пандусы для плавного въезда/съезда и работает от внешней гидростанции. Решение ориентировано на КПП, промышленные и режимные объекты, где требуется высокая скорость реагирования и гарантированная остановка транспорта.
Поворотная заградительная платформа поднимается на рабочую высоту за ≤3 секунды благодаря гидроприводу с давлением 6–7 МПа. Рамы выполнены из стального проката с рифлёным листом, поворотная часть шарнирно связана с гидроцилиндром. При подъёме платформа фиксируется запиранием масла в подводящей линии, при подаче давления в обратную линию опускается в исходное положение. В опущенном положении пандусы обеспечивают безопасное движение, не требуя изменения уровня дороги.
ПЗП 3000 ГН рассчитан на эксплуатацию в условиях УХЛ1 при температурах от −60 °C до +40 °C, выдерживает осевую нагрузку до 30 т и максимально выдерживаемую энергию удара 1800 кДж (30 т на 40 км/ч). Комплект поставки включает саму преграду, паспорт и четыре пандуса; по заказу доступны гидростанция в боксе с пультом, РВД и монтажная решётка, светофор, ДУ-брелок и ручной насос для аварийного подъёма.
Особенности
- Накладной тип установки на дорожное полотно
- Поворотная заградительная платформа с фиксацией в рабочем положении
- Гидропривод с давлением 6–7 МПа
- Рифлёная стальная поверхность платформы
- Комплект из основной секции и пандусов
- Быстрое срабатывание — до 3 секунд
- Рабочий температурный диапазон от −60 °C до +40 °C
Преимущества
- Высокая противотаранная стойкость — до 1800 кДж
- Нагрузка на ось до 30 тонн
- Универсальность монтажа без врезки в дорожное покрытие
- Совместимость с внешней гидростанцией и ДУ
- Простота регламентного обслуживания
Недостатки
- Большая масса конструкции — до 1470 кг
- Требуется крепление пандусов и основания анкерами
- Необходима внешняя гидростанция и РВД-обвязка
Устройство и работа

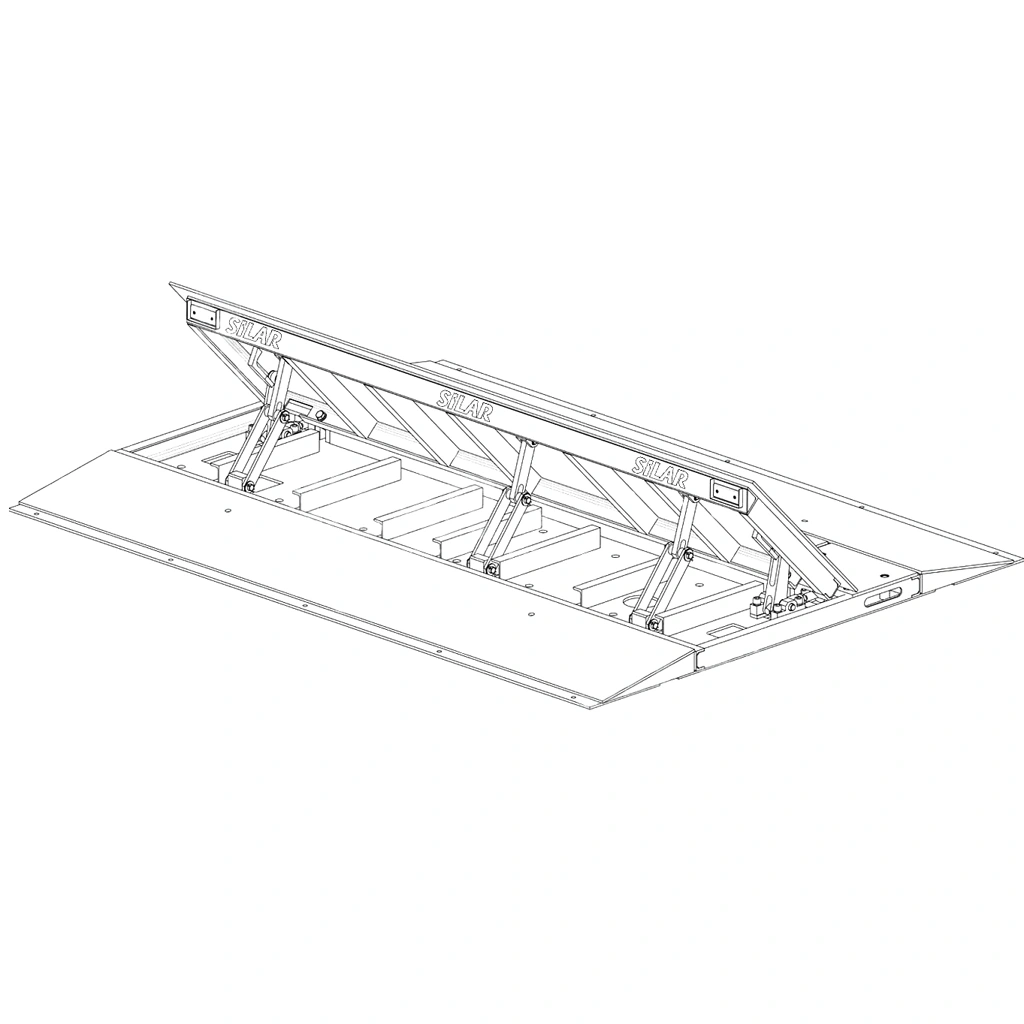

Конструкция ПЗП состоит из платформы стационарной, платформы поворотной заградительной, привода подъёма и пандусов.Конструктивно платформа неподвижная стационарная и платформа поворотная представляют собой раму, изготовленную из стального проката (рифленый лист, швеллер и профильная труба). К стационарной платформе посредством осей и блокирующих цепей крепится поворотная платформа. Поворотная платформа шарнирно связана с приводом подъёма, который расположен в центре подъемной платформы.
Привод подъема включает в себя: гидроцилиндр, поворотные шарниры, подводящие и отводящие гидролинии из напорных рукавов высокого давления.
Работа ПЗП
При нажатии кнопки «ВВЕРХ» давление масла подается в напорную подводящую линию гидроцилиндров. Шток гидроцилиндра сообщает движение платформе поворотной, и она занимает наклонное заградительное положение. Фиксирование поворотной платформы в заградительном состоянии осуществляется гидрораспределителем гидростанции, который запирает масло в подводящей напорной гидролинии. При подаче давления масла в обратную гидролинию, поворотная платформа опустится и займет горизонтальное положение.

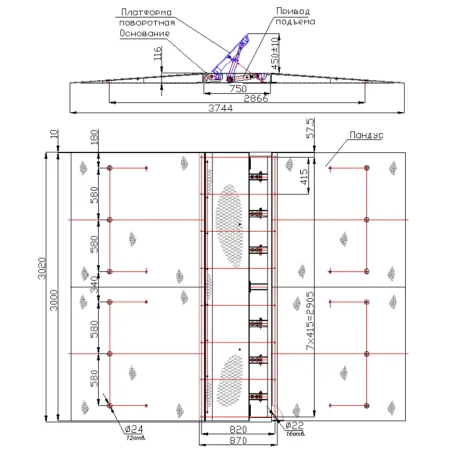

Технические характеристики:
Основные параметры- Тип монтажа: накладной на дорожное полотно
- Длина: 3020 мм
- Ширина с пандусами: 3744 мм
- Высота преграды: 116 мм
- Высота подъема заградительной платформы: 450 ± 15 мм
- Привод: гидравлический
- Давление масла в гидросистеме: 6–7 МПа
- Время подъема платформы: не более 3 с
- Максимальная нагрузка на ось: до 30 т
- Максимально выдерживаемая энергия удара: 1800 кДж (10 т на 40 км/ч)
- Штуцер под присоединение РВД: М16х1,5, конус 24°
- Крепление основания и пандусов ПЗП: болты фундаментные клиновые М20
- Исполнение: УХЛ1 по ГОСТ 15150
- Температурный диапазон эксплуатации: от −60 °C до +40 °C
- Масса изделия: не более 1470 кг
- Гарантийный срок: 12 месяцев со дня продажи
- Гарантия не распространяется на лакокрасочное покрытие
Модификации гидравлических противотаранных накладных блокираторов
- ПЗП 2000Гн - Длина 2000 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 2500Гн - Длина 2500 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 3000Гн - Длина 3020 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 3500Гн - Длина 3500 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 4000Гн - Длина 4020 мм, Ширина с пандусами 3744 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 5000Гн - Длина 5040 мм, Ширина с пандусами 3750 мм, Высота преграды 116 мм, Высота подъема 450 мм
- ПЗП 6000Гн - Длина 6020 мм, Ширина с пандусами 3750 мм, Высота преграды 116 мм, Высота подъема 450 мм
- Гидростанция СР50 в защищенном боксе, с блоком управления системой аварийного открытия рассчитанная на блокиратор до 6 м
- Комплект рукавов высокого давления 10 м
- Светофор двухсекционный
- Стойка под крепление светофора
- Комплект фотоэлементов
- Стойка под фотоэлемент
- Предупреждающий знак
- Стойка под предупреждающий знак
- Плата радиоуправления с выносной антенной
- Брелок радиоуправления
- Комплект подогрева рукавов высокого давления
Бренд | Silar |
Тип блокиратора | Автоматический |
Тип привода | Гидравлический |
Конструкция | Противотаранный |
Нагрузка на ось | 30 тонн |
Скорость подъема | 3 сек. |
Сопротивление проникновению | 1 800 кДж |
Сопротивление наезду | 30000 кг / 40 км/ч |
Тип монтажа | Поверхностный |
Ширина, мм | 3020 |
Высота, мм | 450 |
Глубина, мм | 3744 |
Вес, кг | 1470 |
Рабочая температура | от -60°С до +60°С |
Гарантия | 1 год |
Страна производства | Россия |
