Электромеханические противотаранные блокираторы SILAR выпускаются в четырёх основных исполнениях: заглубляемые и накладные — с боковым или центральным приводом. Модели с боковым приводом удобны обслуживанием без перекрытия проезда, а сам редуктор защищён от грязи и влаги. Конструкции с центральным приводом более компактны по ширине и позволяют соединять несколько блокираторов в непрерывную линию. Заглубляемые варианты устанавливаются вровень с дорожным покрытием, а накладные монтируются поверх полотна и комплектуются пандусами для плавного проезда транспорта.

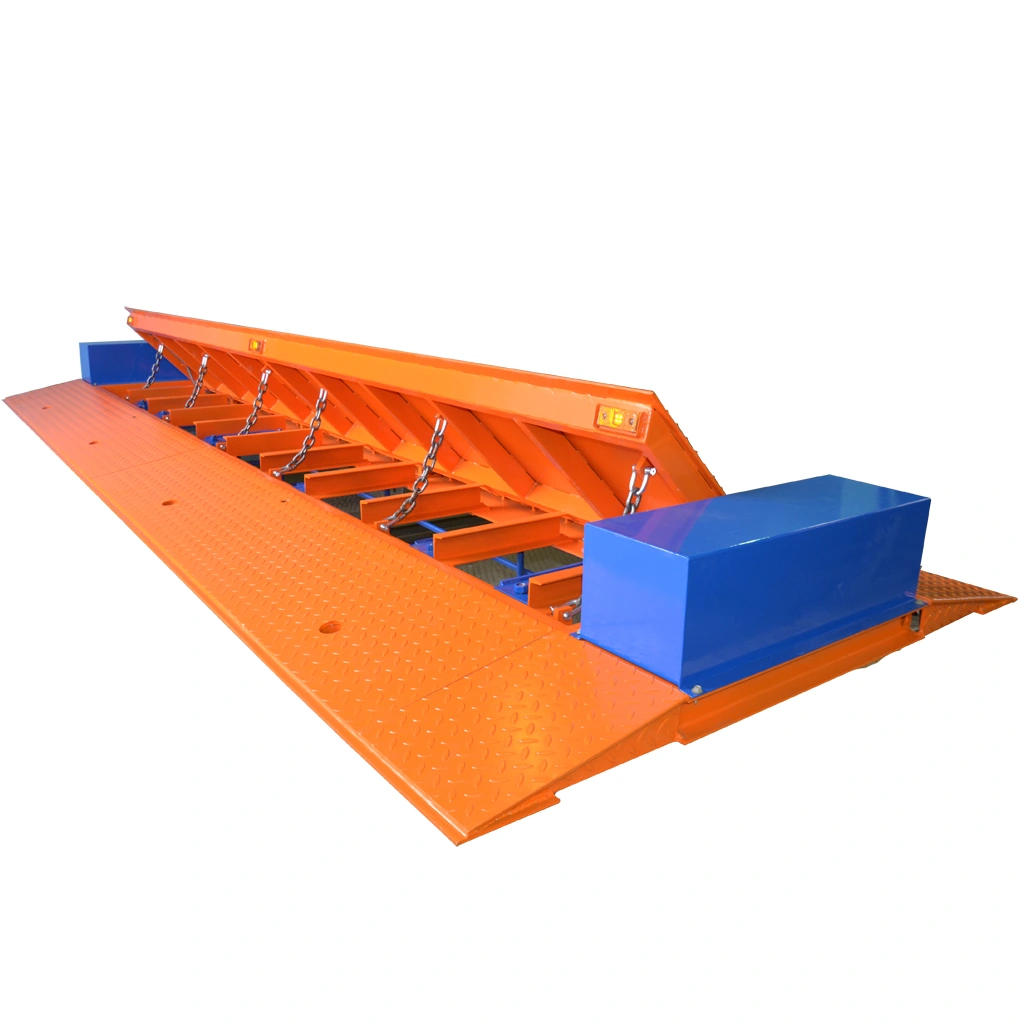

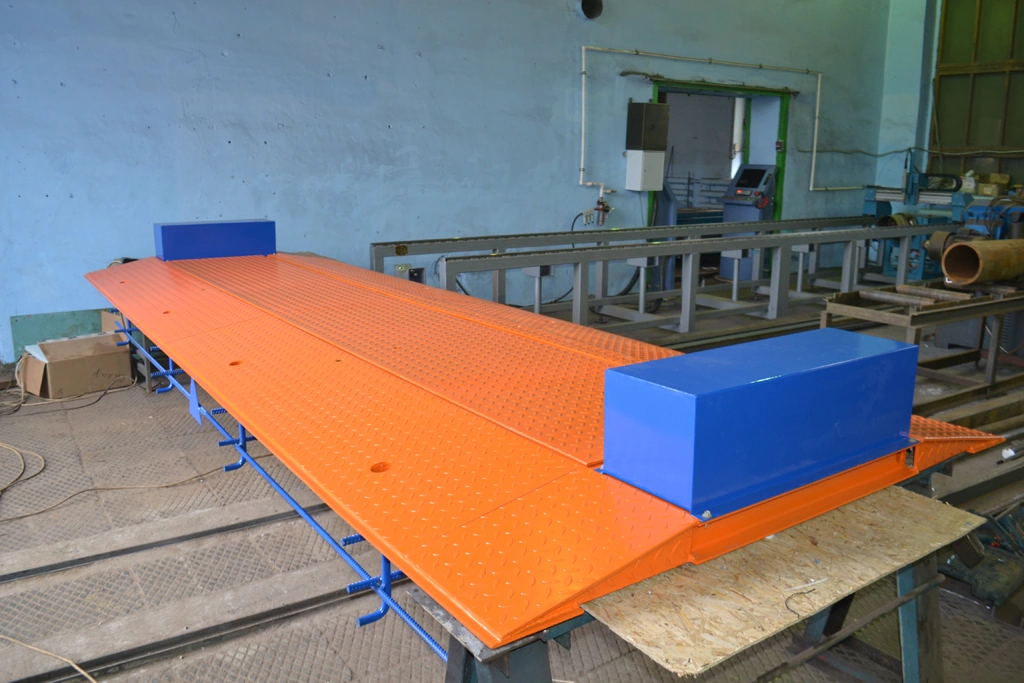

Дорожный блокиратор Silar ПЗП-2500ЭМН — это противотаранное устройство накладного типа с электромеханическим приводом, предназначенное для перекрытия проезда и предотвращения несанкционированного въезда транспорта на охраняемые территории. Конструкция монтируется поверх дорожного полотна без врезки и комплектуется пандусами для плавного заезда и съезда. В опущенном положении блокиратор выполняет функцию «лежачего полицейского» и не мешает движению автомобилей с низким клиренсом.

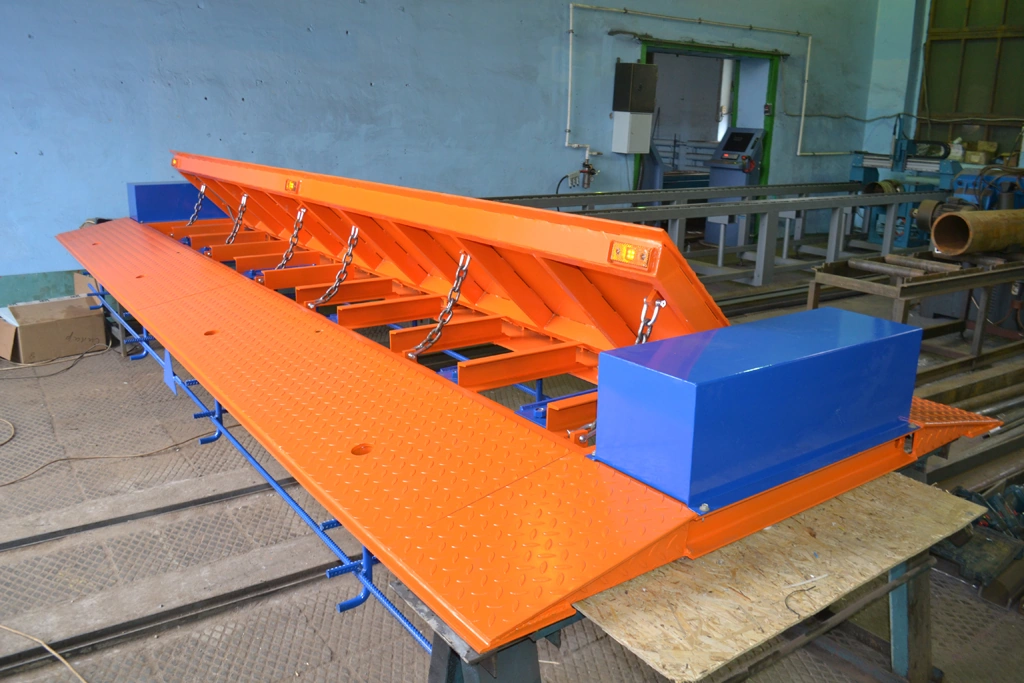

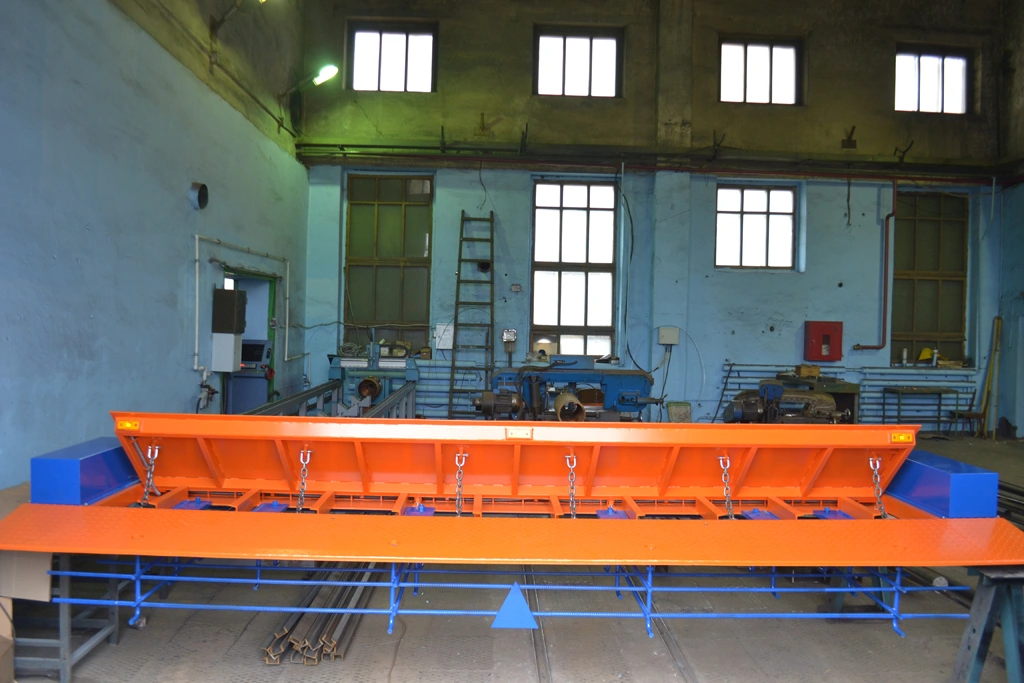

Платформа блокиратора изготовлена из рифлёной стали и поднимается при помощи электромеханического привода на базе линейного актуатора LA36, расположенного сбоку от проезда. Поворотный вал соединён с платформой через рычаг, обеспечивая плавный и устойчивый подъём. Время срабатывания составляет не более 8 секунд, высота подъёма — 450 мм. В привод встроен подогрев, обеспечивающий стабильную работу при температурах до −60 °C. Платформа снабжена светодиодными катафотами, хорошо видимыми в тёмное время суток.
Устройство питается от сети 220 В (управление) и 24 В постоянного тока (привод). В случае отключения электропитания предусмотрен ручной режим с использованием шестигранного ключа. ПЗП-2500ЭМН выпускается в левом и правом исполнении, что упрощает установку на объектах с разными направлениями движения. Конструкция устойчива к коррозии, выдерживает нагрузку до 30 т на ось и энергию удара 1800 кДж, что соответствует наезду автомобиля массой 30 т на скорости 40 км/ч.
Особенности
- Накладной тип установки без врезки в дорожное покрытие
- Боковое расположение электромеханического привода
- Подъём платформы на 450 мм за 8 секунд
- Пандусы в комплекте для плавного проезда
- Подогрев актуатора для работы при низких температурах
- Светодиодные катафоты для ночной видимости
- Класс защиты IP66 — полная пыле- и влагозащита
Комплект поставки
- Преграда защитная подъёмная ПЗП-2500 ЭМН — 1 шт.
- Паспорт изделия СР210-83.10.00ПС — 1 шт.
- Шкаф управления с блоком ZL170 — 1 шт.
- Руководство по эксплуатации ZL170 — 1 шт.
- Выносной кнопочный пост — 1 шт.
- Монтажный комплект (анкерная решётка, болты М20) — 1 комплект
- Светофор — 1 шт.
Дополнительные опции (по заказу)
- Светофор двухпозиционный
- Блок дистанционного радиоуправления
- Система бесперебойного питания для работы при отключении электросети
Преимущества
- Быстрый монтаж без земляных работ
- Возможность ручного управления при отключении питания
- Простота обслуживания и надёжная работа при −60…+40 °C
- Устойчивость к механическим нагрузкам и воздействию влаги
- Сертификат соответствия № РОСС RU.НА36.Н01603
Недостатки
- Меньшая противотаранная стойкость без фундамента
- Более высокий профиль по сравнению с заглубляемыми моделями
Устройство и работа

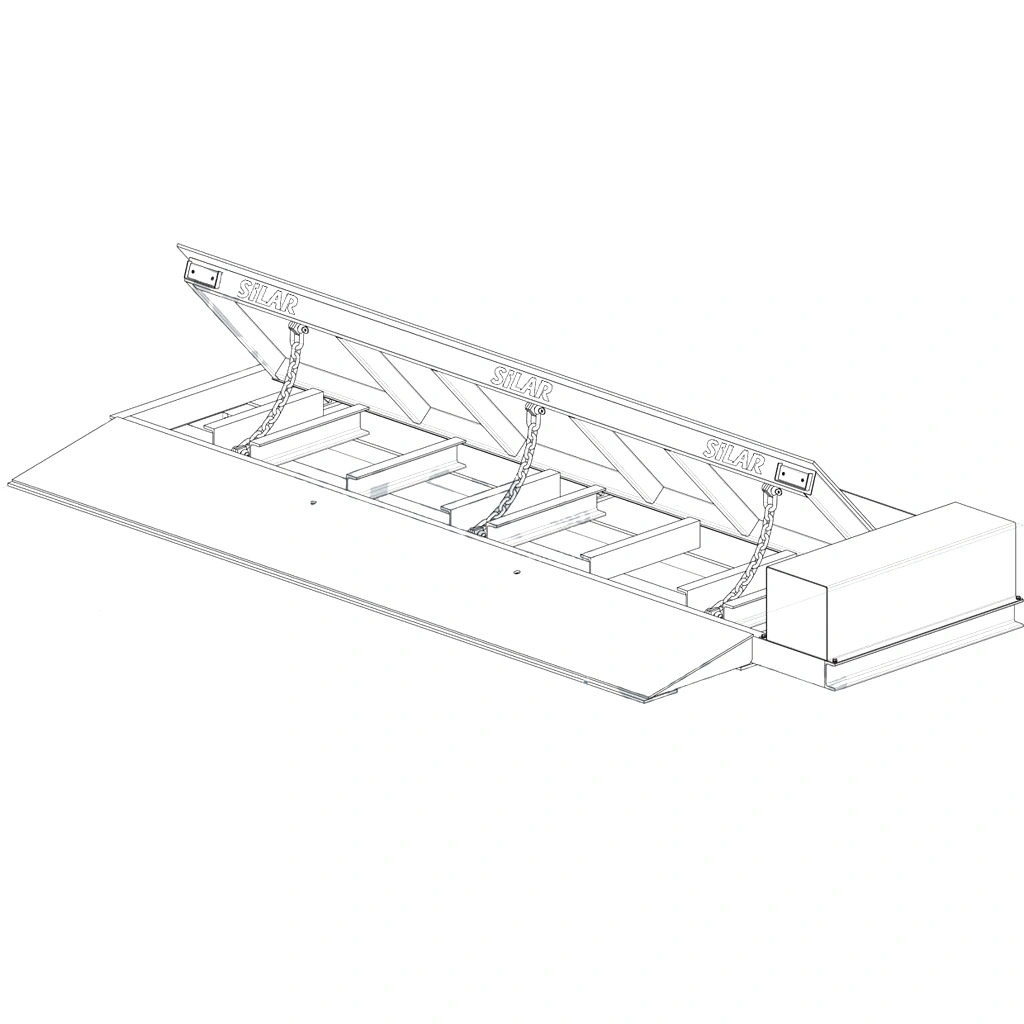

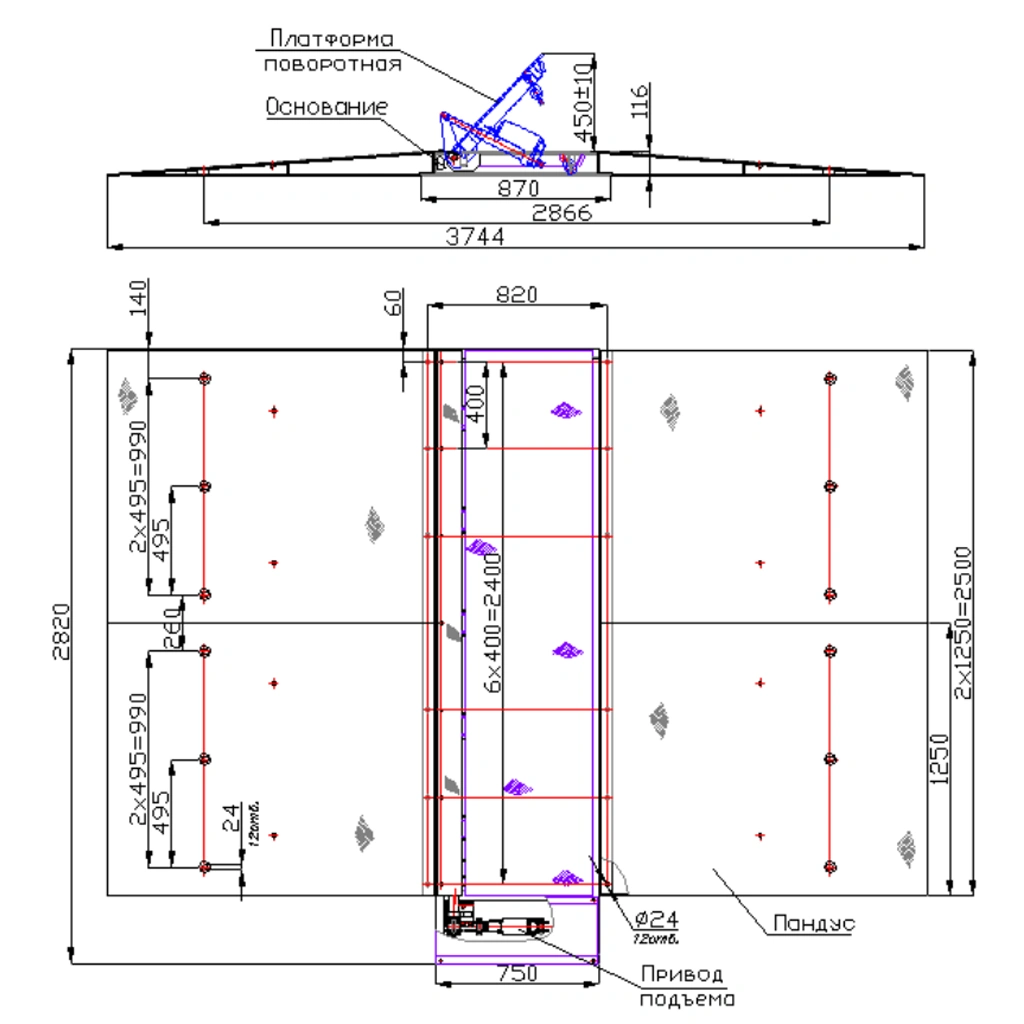

Основными частями являются основание, платформа поворотная заградительная и Привод подъёма.Конструктивно основание и платформа поворотная представляют собой рамы, изготовленные из стального проката (рифленый лист, швеллер и профильная труба). Поворотная платформа крепится к основанию с помощью петель и блокирующих тяг (цепей). Платформа оснащена светодиодными катафотами, позволяющими определить препятствие в темное время суток.
Привод подъема – линейный привод LA36 (актуатор). Поворотный вал, установленный внизу основания в опоре с подшипником скольжения, посредством рычага связывает привод с поворотной платформой. В холодное время года предусмотрен подогрев привода термокабелем. В пульте управления есть соответствующий выключатель.
Привод подъема ПЗП может находиться как справа, так и слева относительно движения транспорта в зависимости от условий подключения.
Работа ПЗП
С пульта управления ПЗП подается напряжение на привод, который через рычаг сообщает крутящий момент валу, а тот в свою очередь приводит в движение поворотную платформу, и она занимает наклонное заградительное положение.
Высота подъёма ограничивается ходом штока привода.
В случае сбоя питания необходимо использовать привод ручного управления!
Для разблокировки привода необходимо:
- снять защитный кожух
- снять заглушку привода
- вращением шестигранного ключа S6 привести в движение шток привода
Технические характеристики:
Основные параметры- Тип монтажа: акладной с пандусами
- Длина заградительной платформы: 2500 мм
- Высота подъёма заградительной платформы: 450 ± 50 мм
- Высота преграды в сложенном положении: 116 мм
- Время подъёма платформы: не более 8 с
- Тип привода: электромеханический (актуатор LA36)
- Максимальная нагрузка на ось: до 30 т
- Максимально выдерживаемая энергия удара: 1800 кДж (30 т на 40 км/ч)
- Напряжение питания: 220 В / 50 Гц
- Напряжение питания привода: 24 В пост. тока
- Мощность привода: 0,24 кВт
- Максимальная потребляемая мощность: 0,6 кВт
- Исполнение: УХЛ1 по ГОСТ 15150
- Диапазон температур эксплуатации: от −60 °C до +40 °C
- Степень защиты: IP66
- Габариты (Д×Ш×В): 2820 × 3744 × 328 мм
- Масса изделия: не более 430 кг; с пандусами — 1270 кг
- Гарантийный срок — 12 месяцев со дня продажи
- Гарантия не распространяется на лакокрасочное покрытие
Бренд | Silar |
Тип блокиратора | Автоматический |
Тип привода | Электромеханический |
Конструкция | Противотаранный |
Нагрузка на ось | 30 тонн |
Скорость подъема | 8 сек. |
Сопротивление проникновению | 1 800 кДж |
Сопротивление наезду | 30000 кг / 40 км/ч |
Тип монтажа | Поверхностный |
Ширина, мм | 2820 |
Высота, мм | 450 |
Глубина, мм | 3744 |
Напряжение питания | 220 В |
Потребляемая мощность, макс. | 600 Вт |
Вес, кг | 1250 |
Рабочая температура | от -60°C до +40°C |
Класс защиты (IP) | IP66 |
Гарантия | 1 год |
Страна производства | Россия |
