Система диспетчеризации шлагбаума (без абонентской платы) и управления доступом Linpass Макс WiFi

Система диспетчеризации шлагбаума (без абонентской платы) и управления доступом Linpass Макс WiFi.

Linpass – это первая универсальная система контроля и управления доступом (СКУД) для Вашего шлагбаума или ворот.

Вариативность способов пропуска по выбору пользователей:
• Автоматически по распознаванию транспондера
• Нажатием кнопки брелока
• Звонком с телефона
• Для служб 112 - автоматически по выбору пользователя (в комплектации МАКС)

Удаленные интерфейсы пользователя и администратора:
• Управление уровнями прав жителей
• Выписка гостевых пропусков
• Облачное хранение статистики проездов с фотофиксацией
• Подключение уже установленных IP-камер (RTSP) к нашему журналу
• Удаленное программирование приемника событий и брелоков-транспондеров
• Удаленная диагностика неисправностей
• Интеграция уже установленных систем пропуска в нашу СКУД

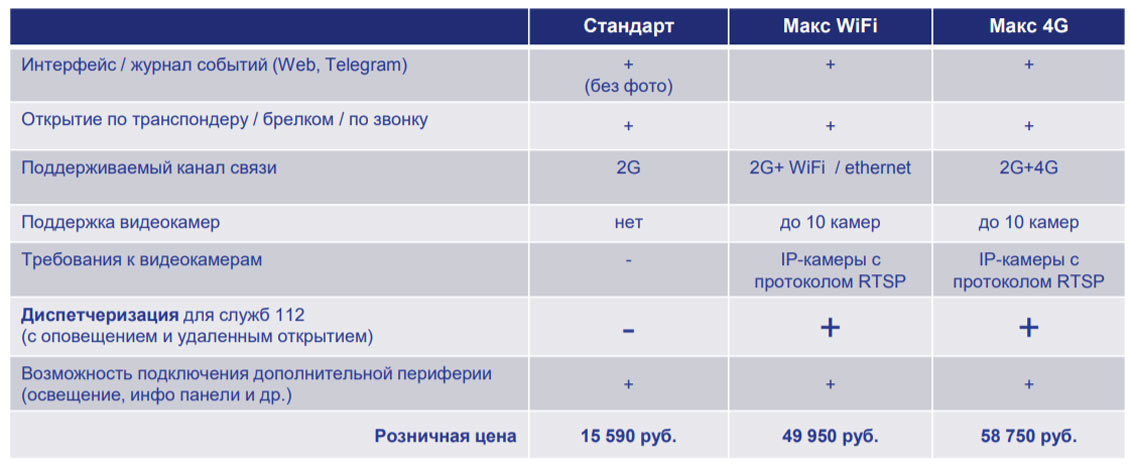

Комплектации:
В базовую комплектацию СТАНДАРТ входят:

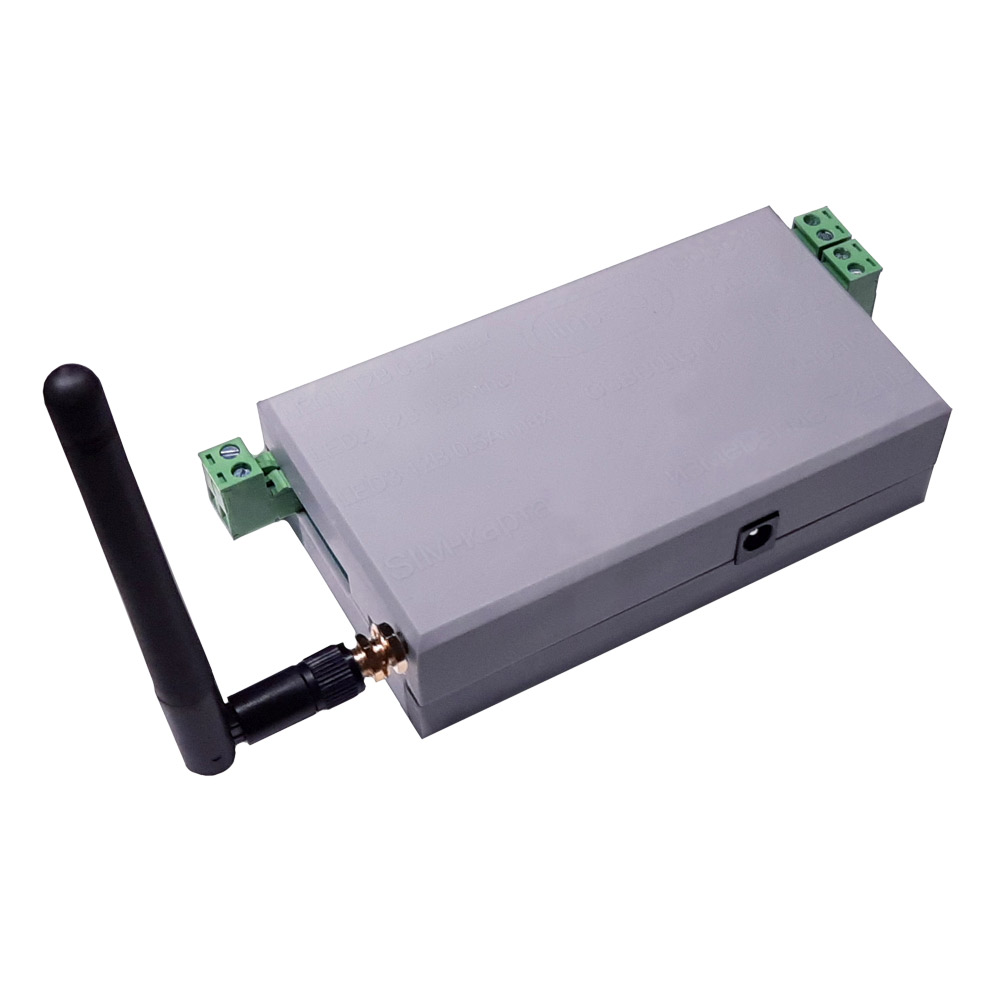

• Универсальное приемное устройство Linpass (GSM, bluetooth, WiFi) с программным обеспечением (ПО) Linpass и внешней антенной 2G;
• Адаптер питания типа 5В 2А для ПК + кабель USB type C

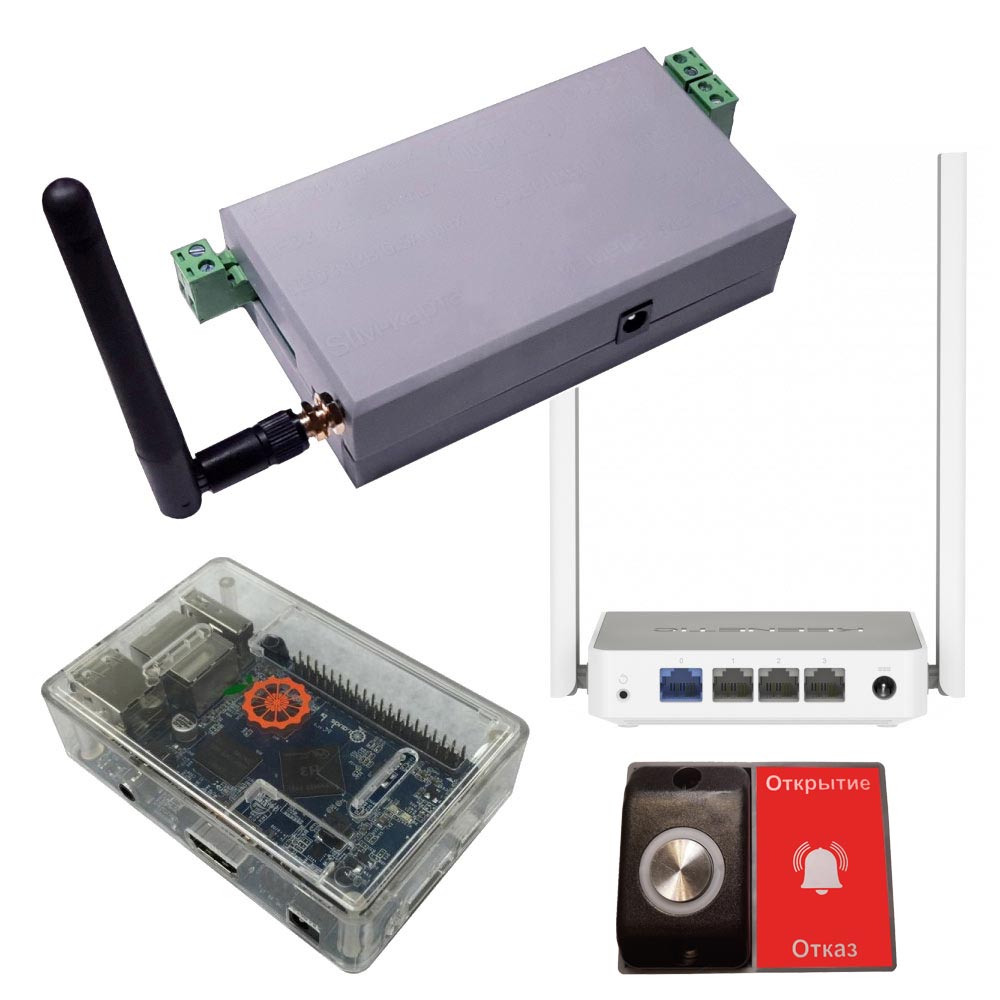

В комплектацию МАКС WiFi входят:
• Универсальное приемное устройство Linpass (GSM, bluetooth, WiFi) с программным обеспечением (ПО) LinpassMax и внешней антенной 2G;
• Микрокомпьютер (Orange Pi 3 LTS, EMMC 8Gb /2Gb RAM – или аналог) с программным обеспечением (ПО) LinpassMax;
• Адаптеры питания типа 5В 2А для ПК + кабель USB type C;
• Внешняя вызывная панель

В комплектации МАКС 4G добавляется:
• 4G модем



Для каждой из комплектаций Linpass при необходимости возможна докомплектация дополнительным оборудованием:
• Метки для системы диспетчеризации шлагбаума Домапп Linpass
• Прожектор типа LED 50 ВТ 4000К или аналог;
• IP видеокамеры с фокусное расстояние 2.8 (типа RVI 1NCT-2020 или аналоги c протоколом RTSP и функцией детекции движения);
• Распаячные коробки для кабелей видеокамер;
• Пластиковый монтажный ящик с термоэлементом для наружного монтажа 300х220х120;
• Антивандальный металлический термоящик 400x310x120;
• Коммутатор 8-портовый неуправляемый типа TP-Link LS1008 или аналог (количество портов может быть изменено по согласованию с организацией, выполняющей монтаж Оборудования).

SIM-карты
Для комплектаций СТАНДАРТ, СТАНДАРТ WiFi, МАКС WiFi необходимо приобрести SIM-карту (стандарта Micro), работающую в диапазонах 2G [900-1800(1900) Mhz] и сетях пакетной передачи данных(интернет) 2G-диапазона.

Для комплектаций СТАНДАРТ 4G, МАКС 4G Администратору системы необходимо приобрести две SIM-карты (стандарта Micro):
• одну - работающую в диапазонах 2G [900-1800(1900) Mhz] и сетях пакетной передачи данных(интернет) 2G-диапазона;
• вторую - 4G, с включенными опциями пакетного тарифа и трафиком не менее 50 Гб в месяц (если система настроена только на фиксацию проезда автомобилей).
Необходимый объем траффика необходимо уточнить у компании-установщика системы Linpass, чтобы учесть выбранную конфигурацию работы камер (например, для режима детекции движения людей).

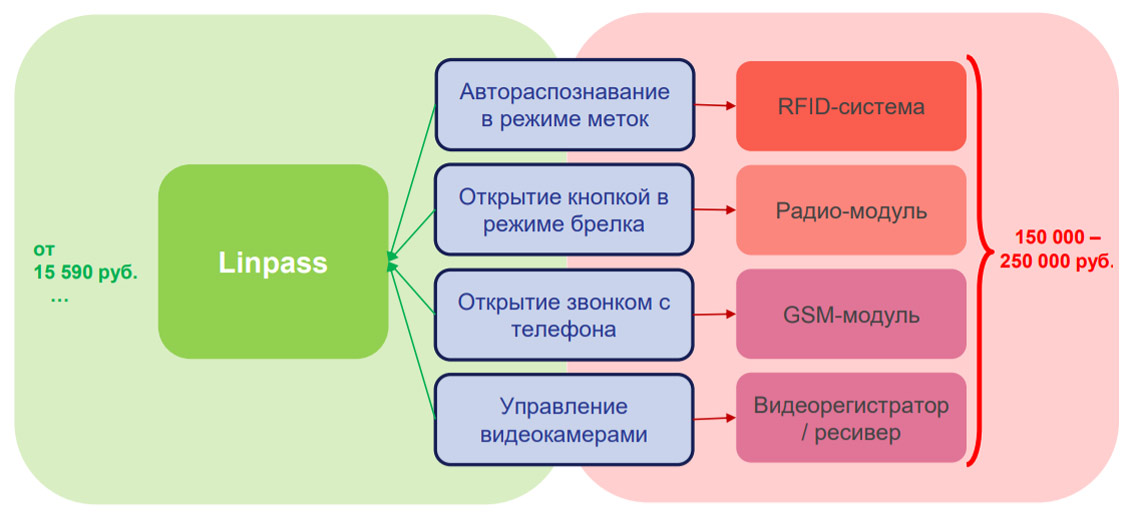

Система Linpass заменяет целый набор отдельных аналогов


Пульты управления Linpass
Работа в 2-х режимах – метки-транспондера и брелока
• Возможность установить дистанцию автоматического открытия шлагбаума по транспондеру в диапазоне от 1 до 40 метров
• Пульты защищены от копирования при помощи алгоритма AES-128 (256)
• Удаленная активизация и отключение меток администратором
• Возможность удаленного изменения настроек пультов

Комплектация МАКС – диспетчеризация БЕЗ абонентской платы
Выполнение требований Постановления Правительства РФ №1479 от 16.09.2020
• Вызывная кнопка для водителей служб 112
• Оповещение жителей в Telegram-группе о возможном вызове от водителя 112 посредством отправки фото с объекта
• Открытие или отказ в проезде прямо из Telegram
• Возможность автоматического открытия шлагбаума, если жители не среагировали на оповещение (по желанию Заказчика)

Пользовательский интерфейс (Telegram-бот + Web)
• Администратор может предоставлять разный уровень прав (например, индивидуально ограничивать возможность выписывать гостевые пропуски)
• Возможность внесения базы пользователей списком /таблицей в файле
• Есть возможность задать процедуру согласования / подтверждения гостевого пропуска администратором
• Статистика пропусков по пользователям (срок хранения фото проездов 1 неделя/ 100 Мб)
• Возможность выгрузить журнал событий на диск пользователя

Условия эксплуатации оборудования
1. Универсальное приемное устройство Linpass (GSM, bluetooth, WiFi) с программным обеспечением (ПО) Linpass и внешней антенной 2G
• Условия эксплуатации: Требуется установка в любой монтажный ящик класса IP 55 (без подогрева) или в любом помещении.
• Диапазон рабочих температур: -40°C~+65°C.
• Влажность: 5%~90%.
• Питание: 5V 2А по USB-кабелю Type-C.
2. Промышленный микрокомпьютер
• Условия эксплуатации: Требуется установка в отапливаемом помещении либо в термоящике на улице.
• Диапазон рабочих температур: 0°C~+50°C (в термоящике -40°C~+50°C).
• Влажность: 5%~90%.
• Питание: 5V 2А по USB-кабелю Type-C.
3. Камера IP в металлическом корпусе
IP-камеры c протоколом RTSP и функцией детекции движения. Желательно видеокамеры RVI NC серии (например, RVI 1NCT-2020). Другие камеры c протоколом RTSP могут требовать дополнительной донастройки (удаленно).
• Условия эксплуатации: Класс защиты: IP67, для эксплуатации на улице.
• Рабочая температура: -40...+60°С.
• Питание: 12V 0,5А.
4. 4G-модем
• Условия эксплуатации: Требуется установка в отапливаемом помещении либо в термоящике на улице
• Диапазон рабочих температур: 0°C~+50°C (в термоящике -40°C~+50°C).
• Влажность: 5%~90%.
• Питание: 5V 2А по USB-кабелю Type-C.

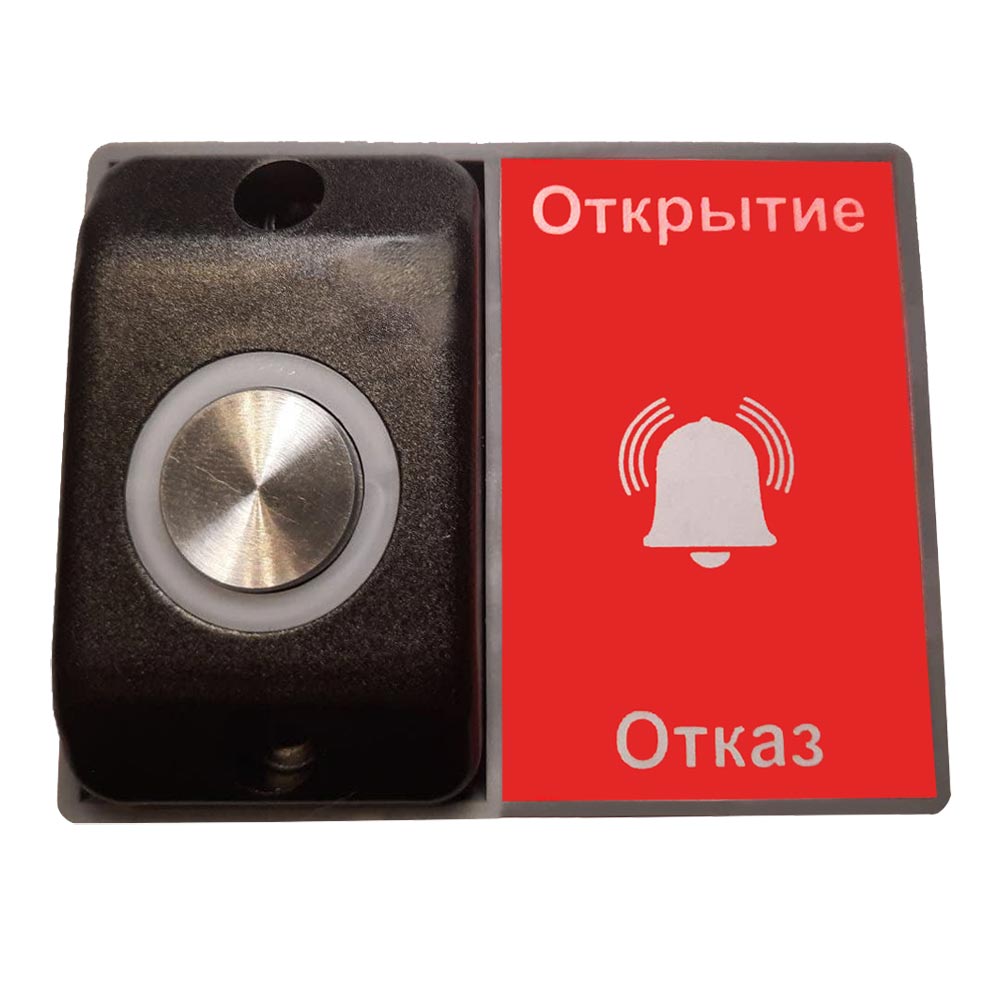

5. Внешняя вызывная панель
• Условия эксплуатации: Класс защиты: IP67, для эксплуатации на улице.
• Рабочая температура: -40°C~.+60°С.
• Питание: от универсального приемного устройства Linpass

Гарантия на бесперебойную работу всех элементов системы управления шлагбаумом составляет 1 год с момента приобретения оборудования Линпасс.

Технические характеристики системы
• Рабочее расстояние определения сигнала от метки-транспондера:
- От 1 до 10 метров до автомобиля.
- Возможна донастройка стандартного оборудования на определение на дистанции до 30 м или до 150 м с выносной антенной (дополнительная опция).
• Высота установки камер: На усмотрение клиента, исходя из потребности Заказчика в целевой зоне детекции движения (рекомендуемая высота от 2000 мм до 3000 мм - верхняя граница определяется с учетом требований заказчика касательно затруднения доступа к камерам третьим лицам).
• Зона обзора: На усмотрение клиента, исходя из потребности Заказчика в целевой зоне детекции движения
• Минимальная освещенность объекта: 30-50 Вт 2700-4000К цветовая температура

Программное обеспечение под маркой Linpass
Программное обеспечение под маркой Линпасс (Linpass) поставляемое в комплекте с системой Linpass является неотъемлемой частью системы Linpass.
Для корректной работы ПО требуется подключение к сети интернет (для обмена данными между устройством и облачным сервером / журналом событий).
Без подключения к интернет будут выполняться открытия по звонку или по меткетранспондеру, но без отражения в журнале событий, а также не будут обновляться пропуска и приходить оповещения с внешней вызывной панели.

Хранение данных по истории пропусков
Без абонентской платы:
Фотографии журнала событий (в Личном Кабинете на сайте linpass.ru) - при открытии шлагбаума (или при детектировании движения, если подключена такая опция) хранятся – 7(семь) суток.
Текстовые данные журнала событий срок хранения – 7(семь) суток.
