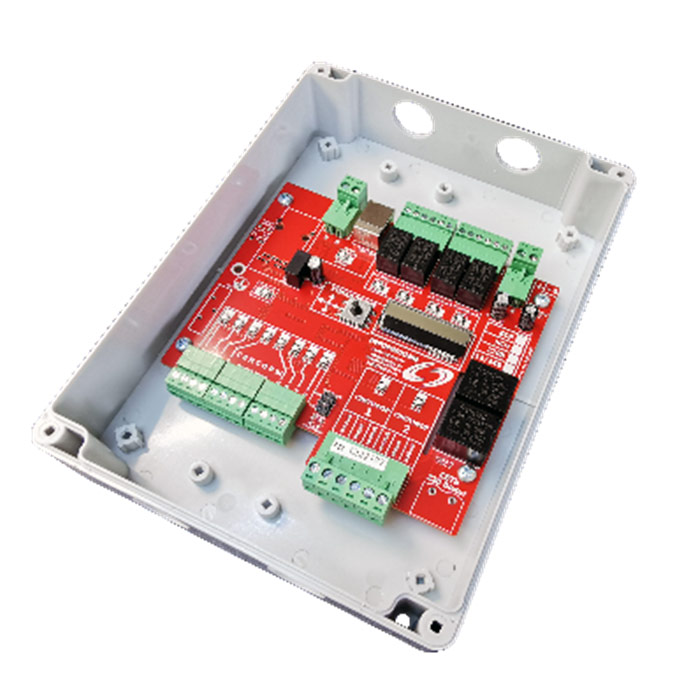

Сетевой блок светофорного регулирования. Управление двумя двухсекционными светофорами напряжением 24В.
• Обеспечивают регулирование движения в многоуровневых паркингах с общим реверсивным проездом.
• Четыре входа для датчиков обнаружения автомобиля (выход датчика НО или НЗ контакт).
• Четыре релейных выхода (для управления воротами).
• Выходы 12В для питания датчиков обнаружения автомобиля.
БСР-4.7 многоуровневый паркинг предназначен для:
• Организации регулирования движения c помощью двухсекционных светофоров на многоуровневых паркингах с одним общим (реверсивным) проездом.
• Управления шлагбаумами или автоматикой ворот (выходы реле).
Режимы блока БСР-4.7 многоуровневый паркинг:
• Работа с датчиками обнаружения автомобиля с выходом Н.О. и Н.З. контактами.
• Исключение реагирования системы на сигналы от датчиков при проходе людей или животных.
• Объединение в сеть контроллеров по интерфейсу RS-485.
• Согласованное управление всеми светофорами в паркинге.
• Выход в дежурный режим по сторожевому таймеру.
Технические характеристики:
БСР-4.7/12-24/«Светофорное регулирование - многоуровневый паркинг»
• Напряжение питания: 12-24 В пост. Тока
• Потребляемая мощность: 3 Вт
• Количество выходов управления светофорами на 12-24В (напряжение подключаемых светофоров =напряжению блока питания): 4 шт
• Количество входов: 8 шт
• Количество выходных реле (НО, ОБЩ, НЗ): 4 шт
• Интерфейс RS-485: 1шт
• Количество устройств подключаемых по RS-485: До 15 шт
• Интерфейс USB type B: 1шт
• Диапазон рабочей температуры: от - 40° до + 60° С
• Габаритные размеры: 200 х 150 х 55
Описание принципов работы БСР-4.7 многоуровневый паркинг
Данные блоки устанавливаются в многоуровневые паркинги.
Минимальное количество блоков в паркинге =3. Один ведущий остальные ведомые. Ведущий обеспечивает синхронное управление всеми ведомыми. На каждый проезд в паркинге ставится один блок. К каждому блоку подключаются датчики на сенсор 1 и сенсор 2. Въезд в реверсивную рампу из этажей или улицы происходит в направлении Сенсор1-> Сенсор2 текущего блока. Выезд из реверсивной рампы на этаж или улицу происходит в направлении Сенсор2-> Сенсор1 текущего блока.
Максимальное количество работающих блоков в сети равно 10 (может быть увеличено по Т.З. заказчика).
Каждому блоку необходимо установить адрес в пределах от 0 до 10, см. пункт прогр. №5.2. Обязательно наличие в системе блока с адресом № 0, блок с адресом №0 управляет всеми остальными контроллерами. Не допускается установка одинакового адреса для нескольких контроллеров!
В системе имеется возможность выбирать количество машин, которое, может одновременно въехать в реверсивный проезд. После чего красными сигналами светофоров будет запрещен въезд в реверсивный проезд и система выйдет в дежурный режим, когда все машины покинут реверсивный проезд. Настройку счетчика машин смотреть в пункте программирования № 7 (пункт 5.6) .
ВНИМАНИЕ! Датчики обнаружения автомобиля устанавливать таким образом, чтобы автомобиль при проезде смог перекрыть корпусом 2 датчика. (Например расстояние между датчиками от 0.5 до 2 метров).
Сигнальный кабель для интерфейса RS-485 (А и В) использовать FTP-5Е. Сигналы А и B пустить по оранжевой витой паре. Оранжевый - А , Бело-оранжевый B. Остальные жилы кабеля не использовать, для исключения помех. Сигнальный кабель не прокладывать рядом с силовыми кабелями и иным силовым оборудованием (не ближе 1м пересечение с другим кабелем под прямым углом).
Коммутацию проводов A и В производить при отключенном питании на табло и контроллере. ОБЯЗАТЕЛЬНО!
Перед запуском системы убедитесь, что датчики и светофоры подключены согласно инструкции и соответствуют выбранному блоку по напряжению и техническим параметрам. Оборудование установлено согласно, тому как показано на схемах.
Соблюдайте правила электробезопасности при работе с блоком, отключайте его от сети 220 вольт во время монтажа.
Бренд | Инфопаркинг |
Вид оборудования | Блок управления |
Материал | Алюминий |
Напряжение питания | 24 В |
Габариты | 200х150х55 мм |
Рабочая температура | от -40°C до +60°C |
Рабочая влажность | не выше 90% без конденсации |
Класс защиты (IP) | IP55 |
Гарантия | 1 год |
Страна производства | Россия |
