ПО распознавание автомобильных номеров Axis Edge High Speed Traffic CaMMRa ACAP (ANPR+MMCR ACAP)

ПО распознавание автомобильных номеров Axis Edge High Speed Traffic CaMMRa ACAP (ANPR+MMCR ACAP).

Первое ASAP приложение которое работает непосредственно на камере AXIS для распознавания номеров транспортных средств с функцией отправки результатов распознавания во внешние приложения. До 2 полос движения при использовании камеры FullHD.

Приложения TraFFic CaMMRa и  TraFFic CaMMRa Litе отличаются тем, что в TraFFic CaMMRa Litе нет распознавания модели, марки и цвета.

Рекомендованные камеры и платформы:
Платформы:  ARTPEC 6,  ARTPEC 7

Камеры:
• AXIS P1367-E
• AXIS P1368-E
• AXIS P1375-E
• AXIS P1445-LE
• AXIS P1447-LE
• AXIS P1448-LE
• AXIS Q1645-LE
• AXIS Q1647-LE
• AXIS Q1700-LE LPR камера
• AXIS Q1798-LE
• AXIS Q1785-LE (Recommended)
• AXIS Q1786-LE (Recommended)
• AXIS Q1700-LE (Recommended)

Накамерное приложение для распознавания автомобильных номеров ACAP NumberOK Edge. Определение номеров производится непосредственно на камере, при помощи установки соответствующих приложений в прошивку, и не зависит от связи с сервером, его мощности и прочих технических тонкостей. Установка приложений непосредственно на камеры снимает с серверов сильную нагрузку по обработке запросов. Таким образом, для системы можно приобрести менее мощные и более бюджетные модели серверов, либо вовсе от них отказаться, что позволит уменьшить стоимость проекта для конечного потребителя в целом.

Система легко встраивается в имеющуюся инфраструктуру, а при необходимости может быть расширена путем добавления новых камер. Полученные в результате анализа метаданные можно в дальнейшем использовать для построения разного рода аналитических отчетов.


Особенности
• Сохранение полного кадра
• Определение направления движения
• Экспорт в .csv, точность распознанных номеров авто — 96%
• Объем памяти камеры: 1000 событий без карты памяти, 100 000 событий с картой памяти
• Требование к процессору камеры : ARTREC-6,  ARTREC-7
• Не чувствителен к искажениям "rolling shutter"
• Работа с белым и черным списками автомобильных номеров и соответственно с автоматическим открыванием шлагбаума или с подачей сигнала тревоги

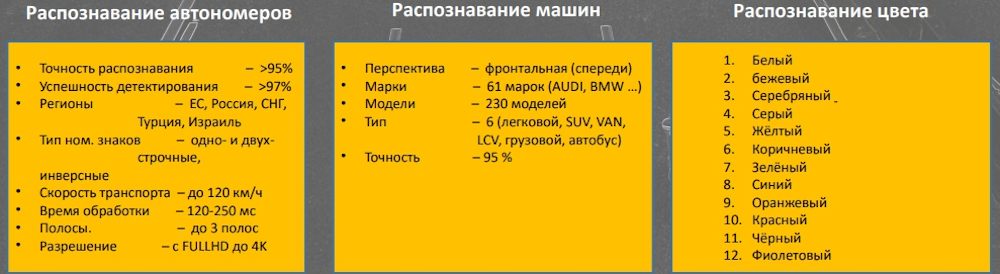

Функции
• Регионы: Европа, Израиль, Турция, СНГ, частично Юго-Восточная Азия, Канада, ЮАР
• Дистанция распознавания вплоть до 240 м при дневном свете, и до 40 м ночью
• Точность распознавания более 95% камерами с процессором ARTPEC-6, 2-х полосном движении на скорости до 160 км/ч
• API для бесплатной интеграции по HTTP Multipart POST (JSON), TCP-IP, ONVIF, VAPIX

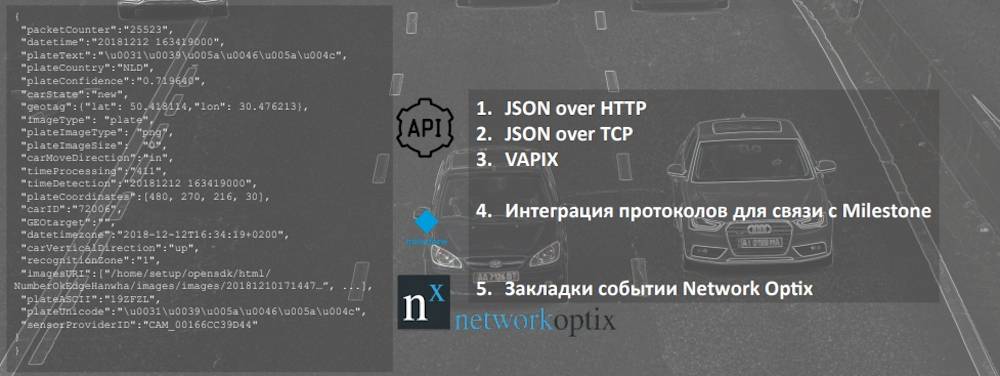

Интеграция
• ONVIF, VAPIX , HTTP/HTTPS , TCP
- JSON по HTTP
- JSON по TCP
• Метаданные LPR через Axis Optimizer для Milestone XProtect
• Закладки событий Network Optix
• Со сторонними устройствами, в том числе с контроллерами - Axis Controller A1001 & A91XX




Виды приложений для распознавания авто номеров на камере AXIS:

Для средней скорости (ACAP) 80 км/ч
• Контроль полос: 1-2
• Время распознавания: 1-1,5 сек
• Точность распознавания: 96%
• Контроль доступа
• Управление барьером: Через реле в камере
• Готовые интеграции:
- С внешним оборудованием: Axis Controller A1001 и A91XX
- С NumberOK Meta и веб-сервисом Limbio Primm для аналитики и получения отчетов в режиме реального времени

Сферы применения: Паркинги, КПП, ТРК, ТРЦ, Порты, аэропорты, Платные дороги, 1 направление движения

Для высокой скорости (High Speed ACAP) 160 км/ч
• Контроль полос: 1-4
• Время распознавания: 100-400 мсек
• Точность распознавания: 96%
• Контроль доступа
• Управление барьером: Через реле в камере
• Готовые интеграции:
- С внешним оборудованием: Axis Controller A1001 и A91XX
- С NumberOK Meta и веб-сервисом Limbio Primm для аналитики и получения отчетов в режиме реального времени

Сферы применения:  Безопасный город, АЗС, Мониторинг движения на дорогах, Скоростные трассы, 1-2 направления движения

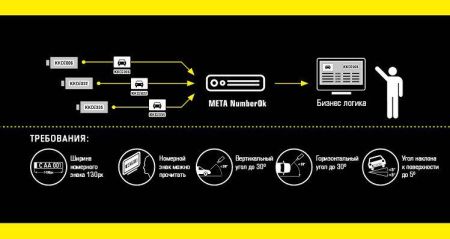

Требования к сцене
ACAP NumberOK Edge  демонстрирует точность распознавания номерных знаков до 96% при соблюдении некоторых условий
• Ширина номерного знака не должна быть меньше 130px
• Номерной знак можно прочитать в принципе (он не заляпан грязью и не закрыт «заглушкой»)
• Вертикальный и горизонтальный угол обзора не превышает 30°
• Угол наклона номера к поверхности - до 5°



Приложение Parking ACAP способно распознать все виды автомобильных номеров СНГ и европейских стран, работает одинаково эффективно и при дневном свете и при ночной съемке, с определением направления движения. В приложении реализовано управление «черными» и «белыми» списками, в которые можно внести до 1000 номеров. Изображение предоставляется с сохранением полного кадра. Полученные отчеты можно экспортировать в формате .csv для использования в аналитике.

Накамерное приложение ACAP может интегрироваться со сторонним ПО, например, VMS, по открытому API протоколу. Приложение ACAP легко интегрируется с ПО для аналитики FF NumberOK Meta и облачным сервисом Limbio Primm для дальнейшего анализа полученных данных.

Объем базы данных
• До 1 000 событий на камере
• До 100 000 событий на SD-карте
• Черный / белый список - до 1 000 записей

Управление данными
• Приложение на Windows
• Веб-сервис
• Стороннее ПО

Чем накамерное распознавание выгоднее серверного?
• Распознавание на камере
- Передавайте «легкие» пакеты данных на сервер
- Не нагружайте сеть
- Достаточно 3G-модема
- Освободите центральный компьютер от обработки данных
• Без сервера
- При установке новых камер нет необходимости покупать новый сервер или увеличивать его мощность
• Экономия
- Без дозакупки компьютеров / серверов
- Без нагрузки на инфраструктуру
• Масштабируемость и модернизация
- Новая точка распознавания работает с момента установки камеры с приложением
- Используйте существующую инфраструктуру и оборудование

Дополнительные преимущества распознавания на камере:
• Распознает все страны Европы и СНГ
• Управление черными и белыми списками (1000 номеров)
• Экспорт в формат .csv
• Определение направления движения
• Интеграция (с VMS и другим ПО)
• Полный кадр (сохранение и передача)
• Точное распознавание днем и ночью
• Несколько зон распознавания
• Определение полосы распознавания

Тематические исследования

Измерение средней скорости
Заказчик: муниципальная полиция, городской совет

Потребности клиента: в режиме реального времени данные городского движения и оповещения для контроля дорожного движения, оповещения о нарушении правил дорожного движения

Описание: Система обнаруживает номерной знак в 2 точках города и измеряет среднюю скорость.



Решение для удовлетворения потребностей клиента:
• Транспортная CaMMRa, установленная на въезде / выезде из города, пересечения ключевых точек, ключевые точки для контроля скоростного режима;
• NumberOk META (на базе сервера, для полиции) или служба Limbio Primm (для муниципальных властей) для анализа данных и push-уведомлений для полицейских патрулей (- расширение: мобильные телефоны / планшеты / ПК на базе Android на полицейских машинах на базе Android).

Преимущества для клиента:
• 24/7 полная информация о транспортных потоках в городе
• выявлять нарушителей и предотвращать преступления / нарушения
• разгрузка «узких» дорог и борьба с пробками.

Датчик дорожного нарушения
Заказчик: муниципальная полиция, городской совет

Потребности клиента: данные в режиме реального времени и предупреждения для предупреждения уголовных и гражданских правонарушений, контроля дорожного движения, сбора штрафов.

Описание: система обнаруживает номерной знак на полосе общего пользования / одностороннем движении / отсутствие зоны входа и передает сигнал полиции для дальнейших действий.


Решение для удовлетворения потребностей клиента:
• Транспортный CaMMRa установлен на въезде / выезде из города или населенного пункта, ключевые точки пересечения.
• NumberOk META (на базе сервера, для полиции) для анализа данных и push-уведомлений.
• Интеграция с базой данных / системой полиции.
(- Мобильные телефоны / планшеты / ПК на базе Android, полицейские машины / дежурный пункт).

Преимущества для клиента:
• выявлять нарушителей и предотвращать преступления / нарушения.
• зарабатывать деньги.

Детектор угнанных автомобилей
Заказчик: полиция, городской совет.

Потребности клиента: данные в режиме реального времени и предупреждения для предупреждения уголовных и гражданских преступлений.

Описание: Система обнаруживает номерной знак и немедленно сопоставляет базу данных об угнанных автомобилях, о чем немедленно сообщают полицейские патрули.


Решение для удовлетворения потребностей клиента:
• Транспортная CaMMRa, установленная на въезде / выезде из города, пересечения ключевых точек, ключевые точки в логистических зонах.
• NumberOk META (на базе сервера), интегрированное с базой данных об угнанных автомобилях полиции (мобильные телефоны / планшеты на базе Android / ПК на борту полицейских машин / дежурный контрольно-пропускной пункт).

Преимущества для клиента:
• контролировать запрещенные номерные знаки,
• собирать и анализировать все данные, связанные с «номерами», - через базу украденных полицией транспортных средств,
• выявлять нарушителей и предотвращать преступления.

Счетчик городского транзитного движения
Заказчик: муниципальная полиция, городской совет

Потребности клиента: информация о транзитном движении, часы пик, продолжительность пребывания в городе / поселке - для анализа загруженности дорог и плотности дорожного движения + прогноз / планирование.

Описание: Система устанавливается при въезде / выезде из города, выявляет иностранные номерные знаки / не местные автомобили, передает данные в муниципальную полицию. На основе полученных данных веб-сервис Limbio Primm или серверное программное обеспечение NumberOK предоставляют статистику нелокальных / транзитных номеров автомобилей по дате, месяцу и т. Д. Для планирования городских событий, анализа дорожной нагрузки и т. Д.

Решение для удовлетворения потребностей клиента:
• Транспортная CaMMRa, установленная на въезде / выезде из города, перекрестках ключевых точек, ключевых точках наиболее интенсивной транспортной нагрузки в городе,
• WebO-сервис NumberOK META (на базе сервера) или Limbio Primm для получения данных LPR с камер обработки и анализа, отчетность и прогнозирование для лучшего управления дорожным движением для городских / городских властей.

Преимущества для клиента:
• составить муниципальный план действий на основе пиков и сезонности анализа транзитных перевозок;
• управлять безопасностью на дорогах в течение прогнозируемых пиковых дней (на транзитных транспортных средствах),
• использовать полученный анализ данных LPR для разумного управления движением в городе (строительство кольцевых дорог и т. Д.).

Автоматическое взимание платы за проезд
Заказчик: национальные автомобильные / дорожные компании

Потребности клиента: собирать плату легко.

Описание: Система обнаруживает все автомобильные номерные знаки у указанных ворот и предоставляет данные для программного обеспечения. Бэкэнд-программное обеспечение рассчитывает пошлины и решает платежи.



Решение для удовлетворения потребностей клиента:
• Транспортный CaMMRa, установленный на въезде / выезде из автомагистрали.
• Интеграция с внутренней системой, которая рассчитывает плату за проезд и решает платежи.

Преимущества для клиента:
• сбор платы
• быстрый трафик
• автоматизация

Мониторинг шоссе
Заказчик: полиция, правительство

Потребности клиента: информация о движении по шоссе, часы пиковой нагрузки - для анализа нагрузки на шоссе и плотности движения по шоссе + прогноз / планирование.

Описание: Система установлена ​​в ключевых точках на шоссе, обнаруживает все номерные знаки. На основе полученных данных веб-сервис Limbio Primm или серверное программное обеспечение NumberOK предоставляют статистику по дорожному движению в соответствии с датой, месяцем и т.д. Для планирования городских событий, анализа дорожной нагрузки и т. д.

Решение для удовлетворения потребностей клиента:
• CaMMRa трафика, установленный в ключевых точках на шоссе,
• веб-сервис NumberOK META (на базе сервера) или Limbio Primm для получения данных LPR с камер обработки и анализа, составления отчетов и прогнозирования для лучшего управления трафиком на шоссе.

Преимущества для клиента:
• составить план действий по реконструкции на основе пиков и сезонности анализа транзитных перевозок;
• управлять безопасностью на дорогах в течение прогнозируемых пиковых дней (транзитными транспортными средствами),
• использовать полученные данные о движении для дальнейшего анализа.

Интеграция с внешними системами
Для любого программного обеспечения по распознаванию автономеров важна интеграция в сторонние системы, которые занимаются анализом данных. Ведь многие проекты в сфере безопасности построены на основе больших систем, которые получают данные по распознанным номерам для принятия дальнейших решений, исходя из поставленных клиентом задач. К примеру, это может быть интеграция с VMS, BI системами (Microsoft Power BI), различными управленческими системами (1С).

Для NumberOk вопрос интеграции - часто встречается задача от клиента, которому необходимо построить на базе NumberOК законченные решения по управлению системами контроля доступа, парковками, контролю потоков транспорта. Рассмотрим, какие опции предлагает NumberOk для интеграции в сторонние системы.

Как NumberOk передает данные
ПО NumberOk предлагает 3 варианта передачи данных:
1. использование протокола HTTP в режиме Live и отправка данных в JSON формате
2. использование TСP сервера для отправки данных в формате raw data
3. сторонняя система может забирать данные напрямую из базы данных NumberOk

Какие данные передает NumberOk:
• Дата распознавания номера, марки, модели, типа и цвета машины
• Время распознавания
• Страна
• Скриншот номерного знака



Какие события передает NumberOk
Распознанные данные включают 3 типа событий, которые NumberOk отправляет клиенту.
Последний решает, какой тип события обрабатывать под свою задачу.



Итак, NumberOk передает следующие 3 типа событий, что является его уникальным преимуществом:
• Новое (new) события, то есть первичное распознавание номера
• Обновленное (update) событие отправляется, если что-то изменилось в ходе распознавания (появились дополнительные данные или номер был неправильно распознан изначально)
• Пропущенные (lost) события отправляется через 5 секунд, после того как машина покинула кадр



Теперь рассмотрим на примере кейсов, какие события зачастую необходимы клиенту для принятия решения.

1. Кейс под задачи парковок.
Если NumebrOk включен в парковочную систему, то клиент зачастую будет работать с событиями в формате new и update.

Вначале необходимо получить данные о машине, которая подъехала (New event). А в случае некорректности распознавания номера, происходит обновление события в считанные секунды (update event).

2. Кейс под задачи мониторинга трафика
Для задач мониторинга трафика часто используются новые (new) и пропущенные (lost) события. Поскольку транспорт движется в потоке и на больших скоростях NumberOk отправляет новое событие (new) и для подтверждения правильности номера - пропущенное (lost) событие.



В целом ПО NumberOk очень гибок в настройках и интеграции во внешние интеллектуальные систем управления и видеонаблюдения. Он предлагает несколько вариантов интеграции для передачи данных и событий, а также быстро настраивается под задачи клиента.
