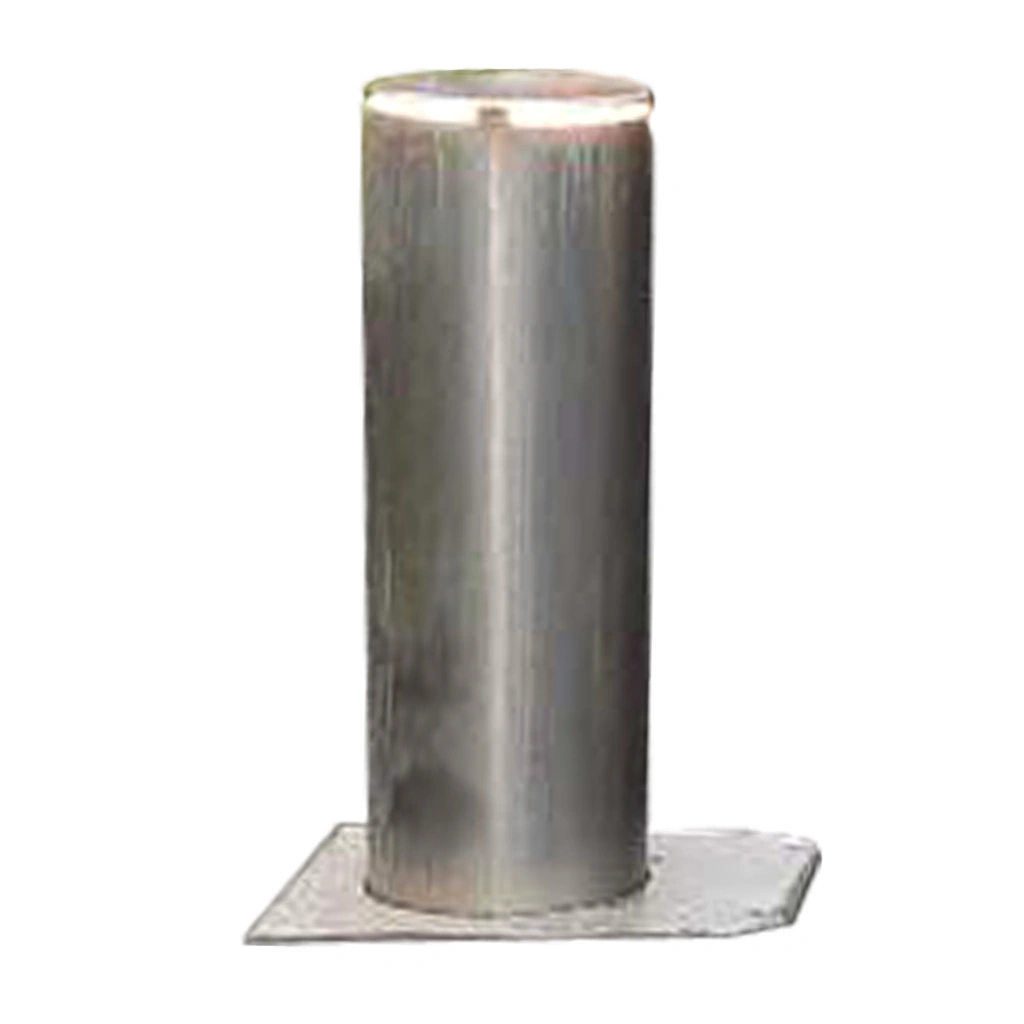

Дорожный противотаранный столбик ДПС 32.80.30ГП со встроенным гидроприводом предназначен для надёжного ограничения движения автотранспорта и предотвращения несанкционированного въезда на охраняемые территории. Устройство рассчитано на восприятие мощного удара автомобиля массой до 10 тонн, движущегося со скоростью до 66 км/ч, что соответствует энергии удара до 1 200 000 Дж. Конструкция столбика обеспечивает быстрое срабатывание, длительный срок службы и возможность эксплуатации в тяжёлых климатических условиях.
Модель ДПС 32.80.30ГП оснащена встроенным гидроприводом, не требующим внешней гидростанции. Диаметр выдвижного столба составляет 324 мм, толщина стенки — 30 мм, высота подъёма — 800 мм. Время срабатывания механизма (подъём и опускание) находится в диапазоне 6–8 секунд. Гидросистема функционирует при давлении 4–7 МПа, обеспечивая устойчивую работу при низких температурах. Номинальная мощность в движении — 2200 Вт, ресурс изделия достигает 750 000 циклов, при этом максимальная интенсивность — до 20 циклов в час.

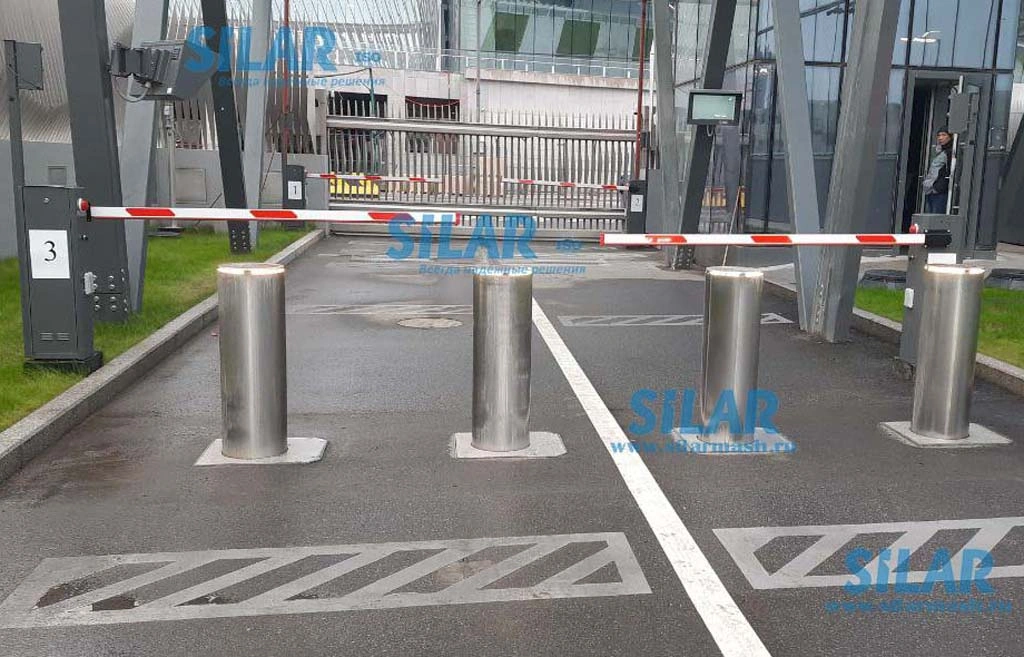

Противотаранный столбик ДПС 32.80.30ГП используется для защиты въездов на промышленные предприятия, стратегические объекты, парковочные зоны, КПП и периметры с высокими требованиями безопасности. Устройство рассчитано на работу в условиях открытого воздуха при температурах от −60 до +40 °C и устойчиво к воздействию влаги и загрязнений.
Особенности
- Встроенный гидропривод — отсутствие внешнего гидроблока.
- Высота подъёма столба — 800 мм.
- Толщина стенки 30 мм, диаметр 324 мм.
- Выдерживает энергию удара до 1 200 000 Дж (авто 10 т на скорости 66 км/ч).
- Работа при температурах от −60 до +40 °C.
- Ресурс до 750 000 циклов, интенсивность — до 20 циклов/час.
- Быстрое время подъёма — 6–8 секунд.
Преимущества
- Компактная конструкция со встроенным гидроприводом.
- Надёжная защита от тарана тяжёлым транспортом.
- Энергоэффективная работа — мощность 2,2 кВт в движении.
- Долговечность и высокий ресурс эксплуатации.
- Устойчивость к экстремальным климатическим условиям.
- Производится в России, полностью адаптировано под отечественные стандарты.
Недостатки
- Необходим монтаж с применением спецтехники (масса около 600 кг).
- Интенсивность ограничена 20 циклами в час.
- Требуется профессиональное обслуживание гидравлической системы.
Технические характеристики:
- Диаметр выдвижного столба, мм: 324
- Толщина стенки выдвижного столба, мм: 30
- Высота подъема столба, мм: 800 ±10
- Время подъема столба, сек: 6–8
- Интенсивность, цикл/час – мах: 20
- Энергия удара (автомобиль массой 10 т на скорости 66 км/ч), Дж: 1 200 000
- Номинальная потребляемая мощность, Вт: 2200 (для режима движения столба)
- Ресурс, цикл до: 750000
- Давление масла в гидроцилиндре, МПа, не менее: 4–7
- Климатическое исполнение: Умеренный и холодный климат
- Диапазон рабочих температур, °C: от −60 до +40
- Габаритные размеры столба, мм, не более: 500×600×1740
- Масса столба, кг: 605
- Светофор двухцветный.
- Дистанционное радиоуправление с брелка.

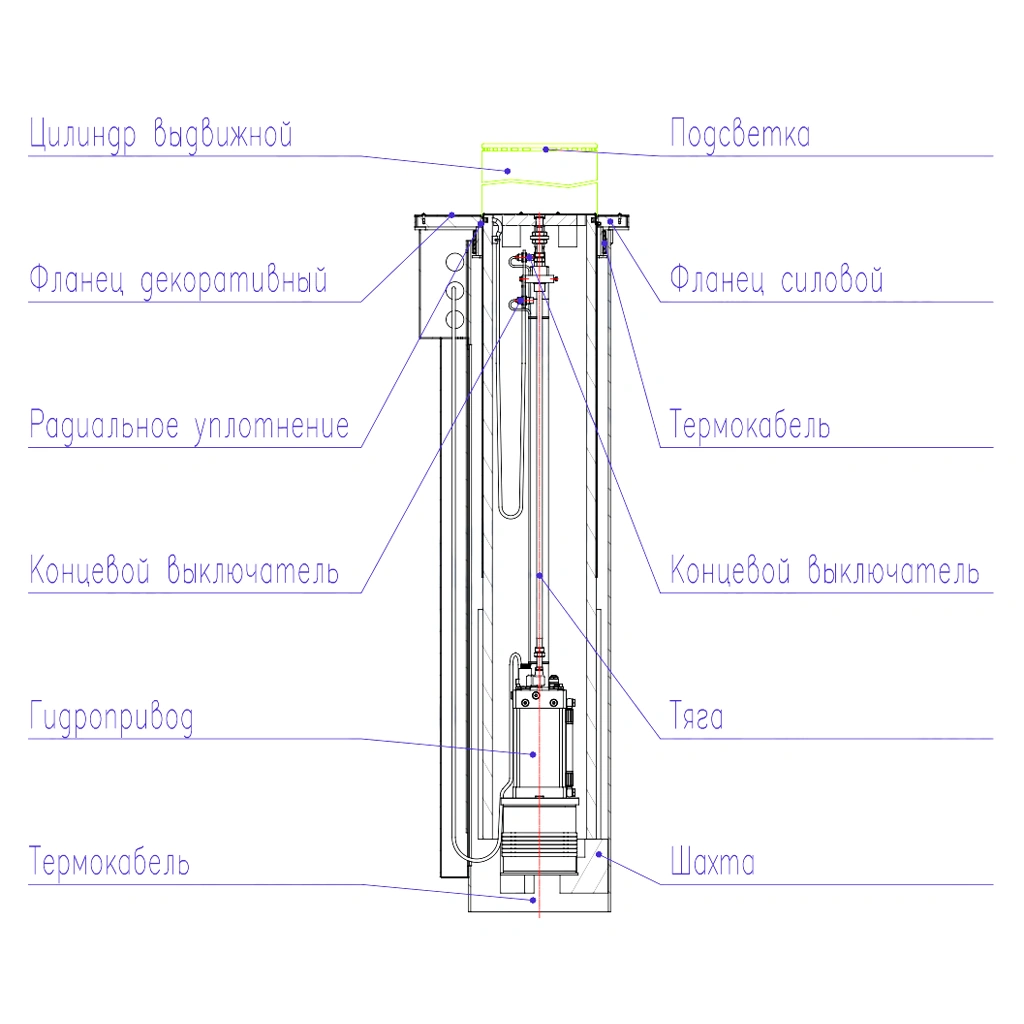

Устройство и работа
Шахта - металлическая конструкция в виде круглой трубы. В верхней части имеется фланец, к которому впоследствии крепится фланец силовой. На боковой стороне расположены отверстия, через которые подводятся кабели к столбу.Цилиндр выдвижной является основным блокирующим заградительным элементом, представляет собой гладкую толстостенную трубу, на которую надета тонкостенная рубашка из нержавеющей стали. В верхней части цилиндра выдвижного имеется нержавеющий фланец, под ним располагается светодиодная лента.
Гидропривод- включает в себя гидроцилиндр, совмещенный с гидростанцией. Гидроцилиндр - основной исполнительный механизм. К его штоку крепится тяга, которая ездит вверх и вниз вместе с выдвижным цилиндром, а концевые выключатели крепятся к неподвижному корпусу гидроцилиндра и срабатывают тягу в верхнем и нижнем положениях. Для поднятия столба в нижнюю полость гидроцилиндра подается гидравлическая жидкость под давлением. При пускании нижняя полость гидроцилиндра соединяется с баком, и столб движется вниз под собственным весом. Для подогрева столба на бак гидропривода намотан термокабель..
Фланец силовой защищает боллард от попадания пыли, грязи и осадков. В проточке фланца расположено радиальное уплотнение выдвижного цилиндра. Фланец крепится к шахте. На фланец наматывается термокабель для обогрева цилиндра выдвижного, с целью предотвращения замерзания влаги и примерзания выдвижного цилиндра.
В рабочем состоянии выдвижной цилиндр (блокирующий элемент) выдвинут на высоту 500 мм над уровнем фланца, что исключает проезд автотранспорта. Верх выдвижного цилиндра оснащен световой сигнализацией, предупреждающей водителя о невозможности проезда.
При необходимости проезда с кнопочного поста, или пульта дистанционного управления подается сигнал на пульт управления гидростанцией. Электрический ток подается на электроклапан, который направляет поток масла из гидростанции в необходимую для опускания полость гидроцилиндра и на электромотор гидростанции.
Фланец большой сверху закрыт декоративным фланцем из нержавеющей стали.
Работа ДПС осуществляется следующим образом
В рабочем состоянии выдвижной цилиндр (блокирующий элемент) выдвинут на высоту 1000мм над уровнем фланца, что исключает проезд автотранспорта. Верх выдвижного цилиндра оснащен световой сигнализацией, предупреждающей водителя о невозможности проезда. При необходимости проезда с кнопочного поста, или пульта дистанционного управления подается сигнал на пульт управления гидростанцией. Электрический ток подается на электроклапан, который соединяет нижнюю полость гидроцилиндра с баком гидростанции, и столб опускается под свои весом.При снижении температуры окружающей среды ниже +5 °С необходимо включить на панели управления бокса гидростанции автомат «Подогрев». Греющий саморегулирующийся кабель (термокабель) начнет обогревать шахту столба, а также бокс с гидростанцией и панелью управления.
При наступлении теплого времени года (с температурой выше +5°С) – автомат «Подогрев» отключить.
Модификации противотараных боллардов с встроенным гидравличским приводом, нержавеющая сталь
- ДПС 20.70.10ГП - Диаметр 205 мм, Высота подъёма 700 мм, Толщина стенки 10 мм
- ДПС 27.60.18ГП - Диаметр 275 мм, Высота подъёма 700 мм, Толщина стенки 18 мм
- ДПС 27.70.18ГП - Диаметр 275 мм, Высота подъёма 700 мм, Толщина стенки 18 мм
- ДПС 27.80.18ГП - Диаметр 275 мм, Высота подъёма 800 мм, Толщина стенки 18 мм
- ДПС 27.90.18ГП - Диаметр 275 мм, Высота подъёма 900 мм, Толщина стенки 18 мм
- ДПС 27.100.18ГП - Диаметр 275 мм, Высота подъёма 1000 мм, Толщина стенки 18 мм
- ДПС 27.85.25ГП - Диаметр 275 мм, Высота подъёма 850 мм, Толщина стенки 25 мм
- ДПС 32.70.18ГП - Диаметр 325 мм, Высота подъёма 700 мм, Толщина стенки 18 мм
- ДПС 32.80.18ГП - Диаметр 325 мм, Высота подъёма 800 мм, Толщина стенки 18 мм
- ДПС 32.90.18ГП - Диаметр 325 мм, Высота подъёма 900 мм, Толщина стенки 18 мм
- ДПС 32.70.30ГП - Диаметр 325 мм, Высота подъёма 700 мм, Толщина стенки 30 мм
- ДПС 32.80.30ГП - Диаметр 325 мм, Высота подъёма 800 мм, Толщина стенки 30 мм
- ДПС 32.100.30ГП - Диаметр 325 мм, Высота подъёма 1000 мм, Толщина стенки 30 мм
Дополнительное оборудование и опции
- Электроника управления на 1 боллард
- Комплект фотоэлементов со стойками
- Светофор двухсекционный со стойкой
- Комплект радиоуправления (плата, антенна, два брелока)
- Комплект GSM управления
Правила обозначения выдвижных противотаранных столбов производства компании SILAR
Первые три символа обозначают тип изделия:ДПС - дорожный противотаранный столб;
Далее шестизначный код:
XX.yy.zz - первые два разряда - диаметр блокирующего элемента в сантиметрах (например 200-320мм)
xx.YY.zz - высота подъёма блокирующего элемента в сантиметрах ( 500-1000мм)
xx.yy.ZZ - толщина стенки блокирующего элемента в мм.
После кода идет буквенное обозначение типа привода:
xx.yy.zzГ - тип привода гидравлический с внешней гидростанцией;
xx.yy.zzГП - тип привода гидравлический с встроенной гидростанцией.
xx.yy.zzЭМ - с электромеханическим приводом.
xx.yy.zzМ - с механическим приводом.
xx.yy.zzС - стационарный противотаранный боллард.
xx.yy.zzСС - стационарный съемный противотаранный боллард
Бренд | Silar |
Тип болларда | Автоматический |
Тип привода | Гидравлический |
Конструкция | Противотаранный |
Подсветка | Встроенные светодиоды |
Ударопрочность | 1 200 000 Дж |
Скорость подъема | 6 сек. |
Скорость опускания | 6 сек. |
Сопротивление наезду | 10000 кг / 66 км/ч |
Высота болларда, мм | 800 |
Диаметр болларда, мм | 324 |
Потребляемая мощность, макс. | 2200 Вт |
Рабочая температура | от -60°C до +40°C |
Наработка на отказ, не менее | 750 000 циклов |
Интенсивность использования | 20 циклов в час |
Гарантия | 1 год |
Страна производства | Россия |
