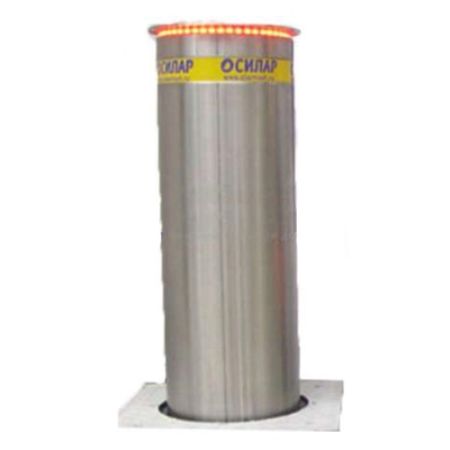

SILAR ДПС 32.100.30Г - гидравлический противотаранный боллард. Используется для ограничения проезда на охраняемую территорию с повышенными требованиями безопасности.
Высота надземной части: 1000 мм. Диаметр столба: 325 мм. Толщина стенки столба: 30 мм. Скорость движения: 6-8 сек. Температура эксплуатации: от -60 до +40°С.
Выдерживает удар автомобиля массой 10 тонн на скорости 66 км/ч. Ударопрочность: 1 200 000 Дж.
Ресурс эксплуатации: 750 000 циклов. Боллард оснащен встроенной подсветкой.
Сертифицирован по стандарту К12.
Протокол №1790/U0/W/W/60-15 от 27.05.2015 г. Государственным центром РФ по автомобилестроению "НАМИ", п. Автополигон , Дмитровский р-он, МО
Гидростанция и рукава высокого давления не входят в комплект и приобретаются отдельно.
Применение стальной бесшовной трубы с толщиной стенки 30 мм позволяет выдерживать удар грузовика без повреждения конструкции болларда.
Кроме толстостенной трубы, проивотаранные характеристики обеспечиваются силовым элементом из стального листа толщиной 30 мм, перекрытие силового элемента с выдвижной трубой не менее 700 мм.
Необходимо отметить то, что расстояние до картера автомобиля УРАЛ от проезжей части 400 мм, а расстояние до бампера 800 мм, таким образом на проездах, где возможен прорыв грузовой техники целесообразно применять болларды с подъемом от 700 до 1000 мм
Технические характеристики:
• Производитель: SILAR
• Модель: ДПС 32.70.18Г
• Тип болларда: Гидравлический
• Исполнение: Противотаранный

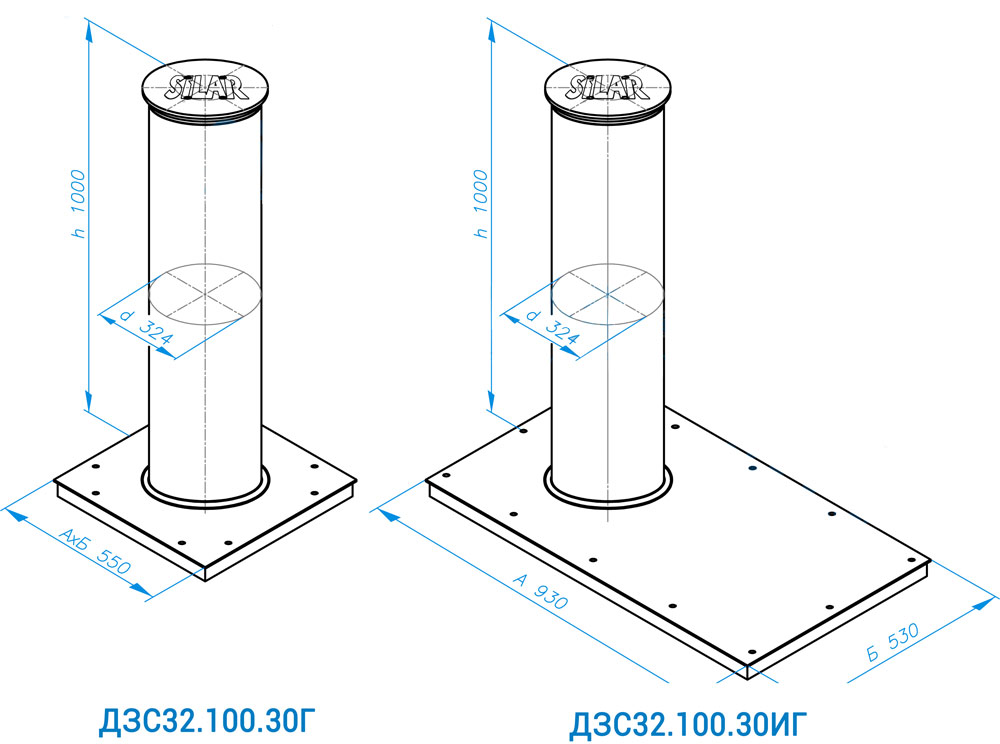

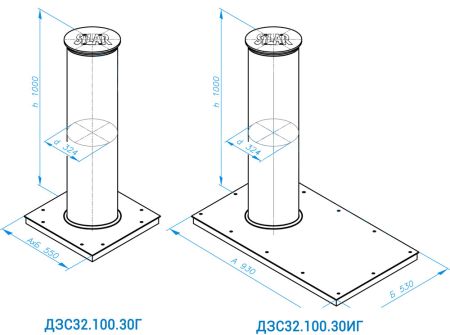

• Высота болларда: 1000 мм
• Диаметр болларда: 324 мм
• Глубина цоколя: 1910 мм
• Размер фланца: 560х650 мм
• Время подъема столба, сек: 6– 8
Время подъема зависит от схемы включения и от количества столбов в гидролинии
• Ресурс: до 750 000 циклов
• Интенсивность цикл/час –мах: 20
• Номинальная потребляемая мощность Вт: 2200 (Номинальная мощность гидропривода в процессе движения столба.)
• Давление масла в гидроцилиндре, мПа, не менее: 4 - 7
• Энергия удара (автомобиль массой 10т на скорости 66 км/ч), Дж: 1200000
• Встроенная подсветка: Да
• Толщина стенки столба: 30 мм
• Покрытие блокирующего элемента: Нерж. сталь.
• Рабочая температура: -60...+40°С
• Габаритные размеры столба, мм, не более .: 500х600x1945
• Масса столба, кг: 710
• Страна производства: Россия
По отдельному заказу с ДПС могут поставляться:
• Гидропривод в боксе с пультом управления. Модификация бокса и количество гидростанций в нем зависят от количества столбов в линии.
• Комплект монтажных частей:- РВД (рукава высокого давления)
• Светофор двухцветный.
• Дистанционное радиоуправление с брелка.
• Ручной гидравлический насос для аварийного подъёма столба при отключении электроэнергии.

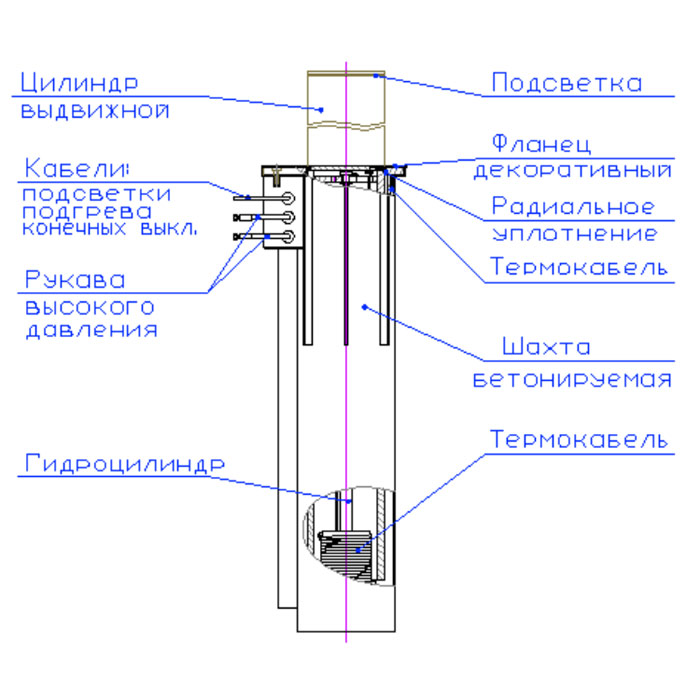

Устройство и работа
Основными частями ДПС являются:
• Цоколь бетонируемый
• Цилиндр выдвижной
• Механизм подъема
• Фланец большой
Цоколь бетонируемый - металлическая конструкция в виде круглой трубы. В верхней части имеется фланец, к которому впоследствии крепится фланец большой.
На боковой стороне расположены отверстия, через которые выводятся рукава высокого давления от механизма подъема и кабели подсветки, обогрева и концевых выключателей.
Цилиндр выдвижной является основным блокирующим заградительным элементом, представляет собой гладкую толстостенную трубу, на которую надета тонкостенная рубашка из нержавеющей стали. В верхней части цилиндра выдвижного имеется нержавеющий фланец, под ним располагается светодиодная лента.
Механизм подъема включает в себя гидроцилиндр, навершие, барабан и концевые выключатели.
Гидроцилиндр - основной исполнительный механизм. На его штоке закреплено навершие, соединяющее гидроцилиндр с выдвижным цилиндром. К гидроцилиндру подсоединены рукава высокого давления, которые служат для подачи и отвода рабочей жидкости от гидростанции в полости гидроцилиндра. На гидроцилиндр также одевается барабан, на который наматывается термокабель, и концевые выключатели на кронштейне.
Фланец большой (сварной) защищает боллард от попадания пыли, грязи и осадков. В проточках фланца расположены элементы герметизации: торцовое и радиальное уплотнение выдвижного цилиндра. Фланец крепится к бетонируемому цоколю. На фланец наматывается термокабель для обогрева цилиндра выдвижного, с целью предотвращения замерзания влаги и примерзания выдвижного цилиндра.
Фланец большой сверху закрыт декоративным фланцем из нержавеющей стали.
Работа ДПС осуществляется следующим образом.
В рабочем состоянии выдвижной цилиндр (блокирующий элемент) выдвинут на высоту 700мм над уровнем фланца, что исключает проезд автотранспорта. Верх выдвижного цилиндра оснащен световой сигнализацией, предупреждающей водителя о невозможности проезда.
При необходимости проезда с кнопочного поста, или пульта дистанционного управления подается сигнал на пульт управления гидростанцией. Электрический ток подается на электроклапан, который направляет поток масла из гидростанции в необходимую для опускания полость гидроцилиндра и на электромотор гидростанции.
При снижении температуры окружающей среды ниже +5 °С необходимо включить на панели управления бокса гидростанции автомат «Подогрев». Греющий саморегулирующися кабель (термокабель) начнет обогревать шахту столба, а также бокс с гидростанцией и панелью управления.
При наступлении теплого времени года (с температурой выше +5°С) – автомат «Подогрев» отключить.
Правила обозначения выдвижных противотаранных столбов производства компании SILAR
Первые три символа обозначают тип изделия:
ДПС - дорожный противотаранный столб;
Далее шестизначный код:
XX.yy.zz - первые два разряда - диаметр блокирующего элемента в сантиметрах (например 200-320мм)
xx.YY.zz - высота подъёма блокирующего элемента в сантиметрах ( 500-1000мм)
xx.yy.ZZ - толщина стенки блокирующего элемента в мм.
После кода идет буквенное обозначение типа привода:
xx.yy.zzГ - тип привода гидравлический с внешней гидростанцией;
xx.yy.zzГП - тип привода гидравлический с встроенной гидростанцией.
xx.yy.zzЭМ - с электромеханическим приводом.
xx.yy.zzМ - с механическим приводом.
xx.yy.zzС - стационарный противотаранный боллард.
xx.yy.zzСС - стационарный съемный противотаранный боллард.
Бренд | Silar |
Тип болларда | Подъемный, Автоматический |
Тип привода | Гидравлический |
Конструкция | Противотаранный |
Подсветка | Встроенные светодиоды |
Ударопрочность | 1 200 000 Дж |
Скорость подъема | 6 сек. |
Высота болларда, мм | 1000 |
Диаметр болларда, мм | 325 |
Потребляемая мощность, макс. | 2200 Вт |
Вес, кг | 710 |
Рабочая температура | от -60°C до +40°C |
Наработка на отказ, не менее | 750 000 циклов |
Гарантия | 1 год |
Страна производства | Россия |
