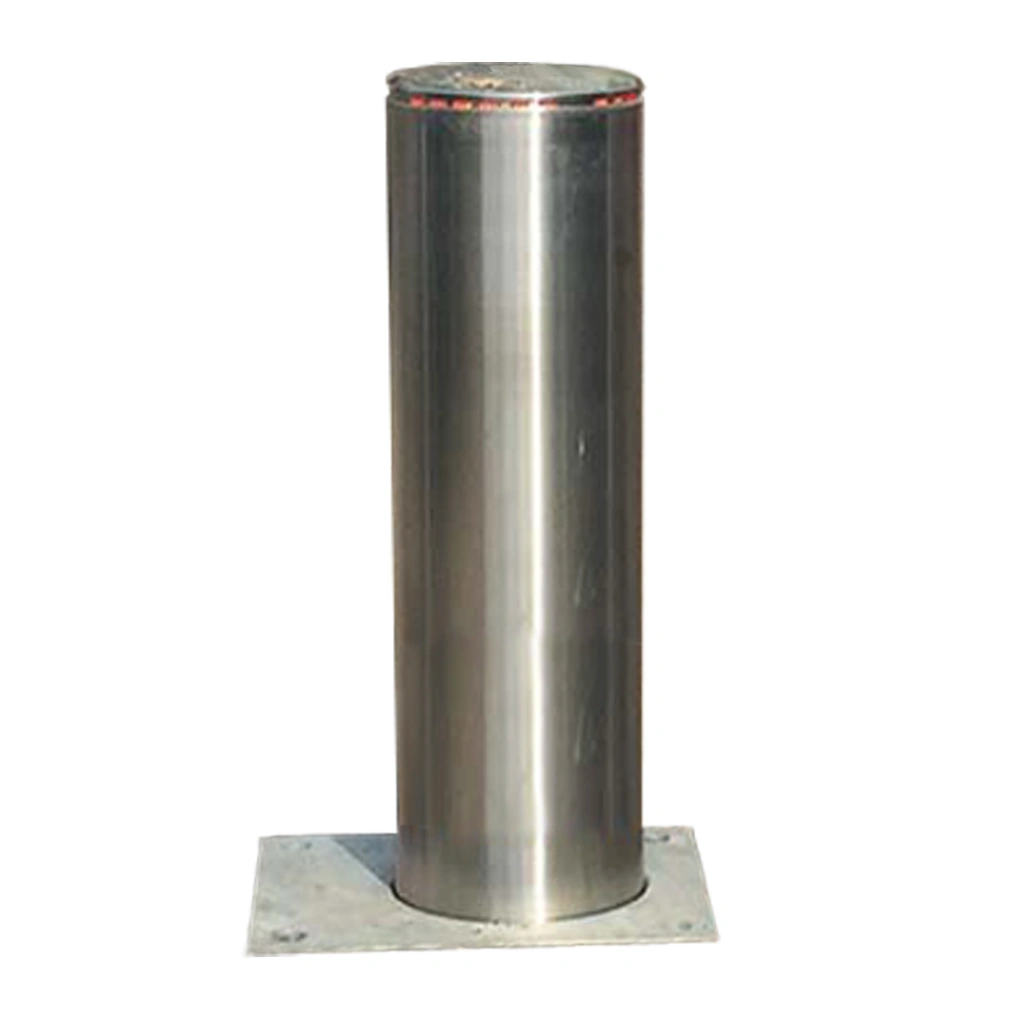

Противотаранный выдвижной столб ДПС 32.100.30Г — это высокопрочное гидравлическое заградительное устройство, предназначенное для эффективного блокирования проезда автотранспорта. Боллард применяется на объектах с повышенными требованиями к безопасности: промышленные зоны, режимные предприятия, аэропорты, военные объекты и стратегические периметры. Конструкция рассчитана на экстремальные ударные нагрузки и предотвращает несанкционированный проезд автомобилей массой до 10 тонн на скорости 66 км/ч.
Модель выполнена из прочной стали с толщиной стенки 30 мм и оснащена нержавеющей декоративной рубашкой, защищающей от коррозии. Гидравлический привод обеспечивает стабильную и плавную работу, а система подогрева и герметизации гарантирует функционирование в любых погодных условиях. Высокая энергоёмкость и усиленная конструкция делают ДПС 32.100.30Г одним из самых надёжных решений в линейке противотаранных боллардов.
Система отличается длительным сроком службы, устойчивостью к интенсивной эксплуатации и возможностью интеграции в автоматизированные комплексы контроля доступа. Благодаря ресурсу до 750 000 циклов и защищённому корпусу, боллард способен работать в суровых климатических зонах при температурах от –60 °C до +40 °C, сохраняя заявленные характеристики и эффективность.
Особенности
- Гидравлический привод с высокой мощностью и плавным движением.
- Толстостенная конструкция цилиндра (30 мм) с внешней нержавеющей облицовкой.
- Подогрев шахты и гидростанции для работы при отрицательных температурах.
- Светодиодная индикация верхней кромки болларда.
- Повышенная энергия противотаранного удара до 1 200 000 Дж.
- Защищённые уплотнения фланцев от пыли и влаги.
- Совместимость с системами дистанционного и автоматического управления.
Гидростанция и рукава высокого давления не входят в комплект и приобретаются отдельно.
Преимущества
- Максимальная защита проезда от тяжелого транспорта массой до 10 т.
- Большой ресурс — до 750 000 рабочих циклов.
- Работа при экстремальных температурах от –60 °C до +40 °C.
- Интенсивность использования до 20 циклов в час.
- Высокая мощность гидропривода — 2200 Вт.
- Полная герметизация и стойкость к внешним воздействиям.
Недостатки
- Высокие требования к монтажу и подготовке фундамента.
- Необходимость внешнего гидравлического блока и питания.
- Большая масса (710 кг) усложняет транспортировку и установку.
Технические характеристики:
- Энергия удара (автомобиль массой 10 т на скорости 66 км/ч): 1 200 000 Дж
- Тип установки: встроенный, бетонируемый цоколь
- Диаметр выдвижного столба: 324 мм
- Толщина стенки выдвижного столба: 30 мм
- Высота подъёма столба: 1000 мм
- Время подъёма столба: 6–8 с. Время подъема зависит от схемы включения и от количества столбов в гидролинии
- Интенсивность использования: до 20 циклов в час
- Ресурс работы: до 750 000 циклов
- Давление масла в гидроцилиндре, мПа, не менее: 4–7
- Номинальная потребляемая мощность: 2200 Вт (гидропривод в процессе движения столба)
- Штуцер под присоединение РВД: М16×1,5 (конус 24°)
- Климатическое исполнение: для умеренного и холодного климата
- Диапазон рабочих температур: от –60 °C до +40 °C
- Габаритные размеры столба, мм, не более: 500×600×1945
- Масса изделия: 710 кг
- Гидропривод в боксе с пультом управления. Модификация бокса и количество гидростанций в нем зависят от количества столбов в линии.
- Комплект монтажных частей:- РВД (рукава высокого давления)
- Светофор двухцветный.
- Дистанционное радиоуправление с брелка.
- Ручной гидравлический насос для аварийного подъёма столба при отключении электроэнергии.

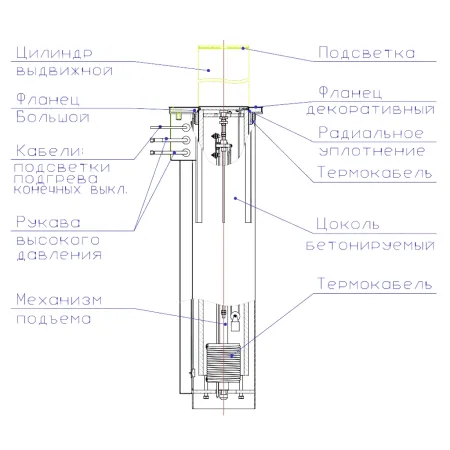

Устройство и работа
Цоколь бетонируемый - металлическая конструкция в виде круглой трубы. В верхней части имеется фланец, к которому впоследствии крепится фланец большой.На боковой стороне расположены отверстия, через которые выводятся рукава высокого давления от механизма подъема и кабели подсветки, обогрева и концевых выключателей.
Цилиндр выдвижной является основным блокирующим заградительным элементом, представляет собой гладкую толстостенную трубу, на которую надета тонкостенная рубашка из нержавеющей стали. В верхней части цилиндра выдвижного имеется нержавеющий фланец, под ним располагается светодиодная лента.
Механизм подъема включает в себя гидроцилиндр, навершие, барабан и концевые выключатели.
Гидроцилиндр - основной исполнительный механизм. На его штоке закреплено навершие, соединяющее гидроцилиндр с выдвижным цилиндром. К гидроцилиндру подсоединены рукава высокого давления, которые служат для подачи и отвода рабочей жидкости от гидростанции в полости гидроцилиндра. На гидроцилиндр также одевается барабан, на который наматывается термокабель, и концевые выключатели на кронштейне.
Фланец большой (сварной) защищает боллард от попадания пыли, грязи и осадков. В проточках фланца расположены элементы герметизации: торцовое и радиальное уплотнение выдвижного цилиндра. Фланец крепится к бетонируемому цоколю. На фланец наматывается термокабель для обогрева цилиндра выдвижного, с целью предотвращения замерзания влаги и примерзания выдвижного цилиндра.
Фланец большой сверху закрыт декоративным фланцем из нержавеющей стали.
Работа ДПС осуществляется следующим образом:
В рабочем состоянии выдвижной цилиндр (блокирующий элемент) выдвинут на высоту 500 мм над уровнем фланца, что исключает проезд автотранспорта. Верх выдвижного цилиндра оснащен световой сигнализацией, предупреждающей водителя о невозможности проезда.При необходимости проезда с кнопочного поста, или пульта дистанционного управления подается сигнал на пульт управления гидростанцией. Электрический ток подается на электроклапан, который направляет поток масла из гидростанции в необходимую для опускания полость гидроцилиндра и на электромотор гидростанции.
При снижении температуры окружающей среды ниже +5 °С необходимо включить на панели управления бокса гидростанции автомат «Подогрев». Греющий саморегулирующися кабель (термокабель) начнет обогревать шахту столба, а также бокс с гидростанцией и панелью управления.
При наступлении теплого времени года (с температурой выше +5°С) – автомат «Подогрев» отключить.
Модификации противотараных боллардов с гидравличским приводом и внешней гидростанцией, нержавеющая сталь
- ДПС 20.50.10Г - Диаметр 205 мм, Высота подъёма 500 мм, Толщина стенки 10 мм
- ДПС 27.50.18Г - Диаметр 275 мм, Высота подъёма 500 мм, Толщина стенки 18 мм
- ДПС 27.70.18Г - Диаметр 275 мм, Высота подъёма 700 мм, Толщина стенки 18 мм
- ДПС 27.80.18Г - Диаметр 275 мм, Высота подъёма 800 мм, Толщина стенки 18 мм
- ДПС 27.100.18Г - Диаметр 275 мм, Высота подъёма 1000 мм, Толщина стенки 18 мм
- ДПС 32.70.18Г - Диаметр 325 мм, Высота подъёма 700 мм, Толщина стенки 18 мм
- ДПС 32.100.18Г - Диаметр 325 мм, Высота подъёма 1000 мм, Толщина стенки 18 мм
- ДПС 32.100.30Г - Диаметр 325 мм, Высота подъёма 1000 мм, Толщина стенки 30 мм
Дополнительное оборудование и опции
- Гидростанция СР50 на 1 боллард в защищенном боксе, с блоком управления, кнопочным постом и подогревом
- Гидростанция СР50 на 2 болларда в защищенном боксе, с блоком управления, радиоуправлением, системой аварийного открытия и подогревом
- Гидростанция СР50 на 3 болларда в защищенном боксе, с блоком управления и подогревом
- Гидростанция СР50 на 4 болларда в защищенном боксе, с блоком управления, радиоуправлением, системой аварийного открытия и подогревом
- Комплект рукавов высокого давления для подключения 2х боллардов не далее 7.5 метров
- Комплект подогрева рукавов высокого давления для подключения 2х боллардов не далее 7.5 метров
Правила обозначения выдвижных противотаранных столбов производства компании SILAR
Первые три символа обозначают тип изделия:ДПС - дорожный противотаранный столб;
Далее шестизначный код:
XX.yy.zz - первые два разряда - диаметр блокирующего элемента в сантиметрах (например 200-320мм)
xx.YY.zz - высота подъёма блокирующего элемента в сантиметрах ( 500-1000мм)
xx.yy.ZZ - толщина стенки блокирующего элемента в мм.
После кода идет буквенное обозначение типа привода:
xx.yy.zzГ - тип привода гидравлический с внешней гидростанцией;
xx.yy.zzГП - тип привода гидравлический с встроенной гидростанцией.
xx.yy.zzЭМ - с электромеханическим приводом.
xx.yy.zzМ - с механическим приводом.
xx.yy.zzС - стационарный противотаранный боллард.
xx.yy.zzСС - стационарный съемный противотаранный боллард
Бренд | Silar |
Тип болларда | Автоматический |
Тип привода | Гидравлический |
Конструкция | Противотаранный |
Подсветка | Встроенные светодиоды |
Ударопрочность | 1 200 000 Дж |
Скорость подъема | 6 сек. |
Скорость опускания | 6 сек. |
Сопротивление наезду | 10000 кг / 66 км/ч |
Высота болларда, мм | 1000 |
Диаметр болларда, мм | 324 |
Потребляемая мощность, макс. | 2200 Вт |
Габариты | 500х600x1945 мм |
Вес, кг | 710 |
Рабочая температура | от -60°C до +40°C |
Наработка на отказ, не менее | 750 000 циклов |
Интенсивность использования | 20 циклов в час |
Гарантия | 1 год |
Страна производства | Россия |
