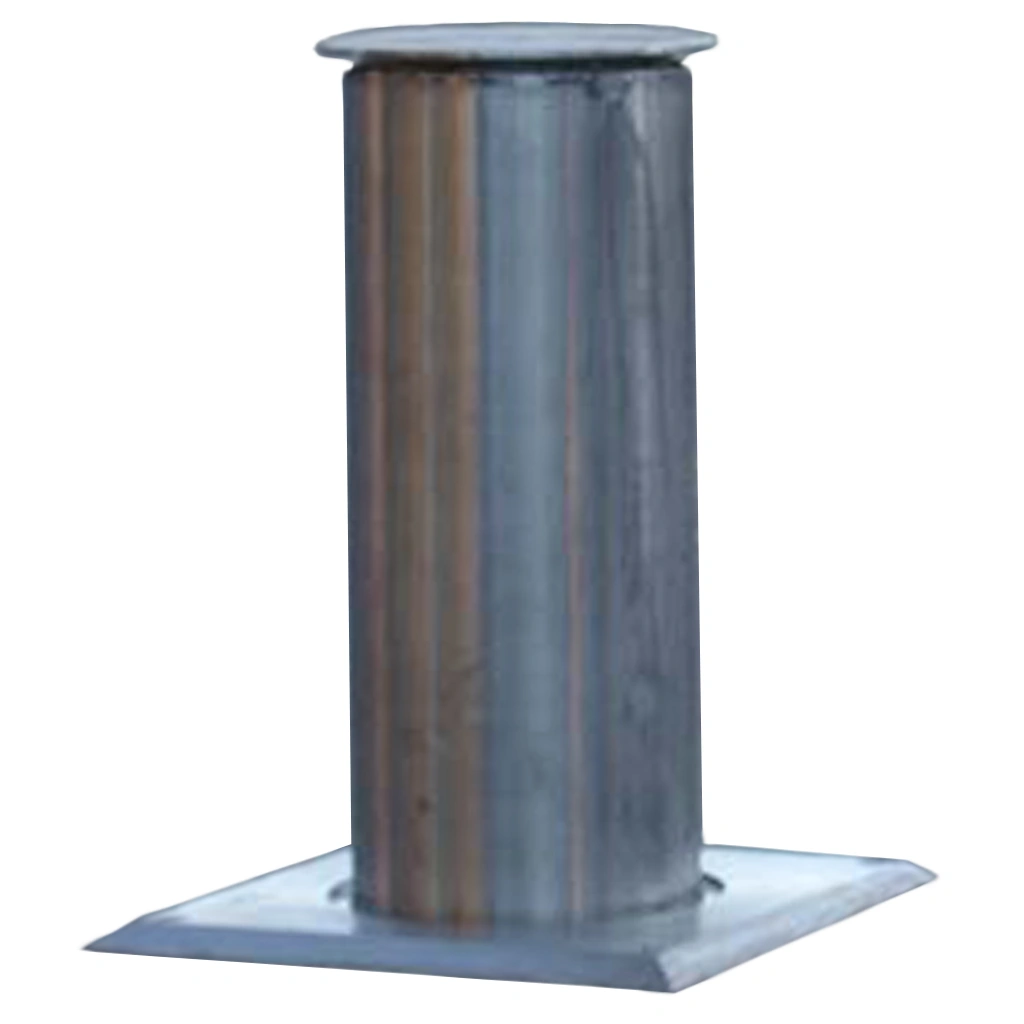

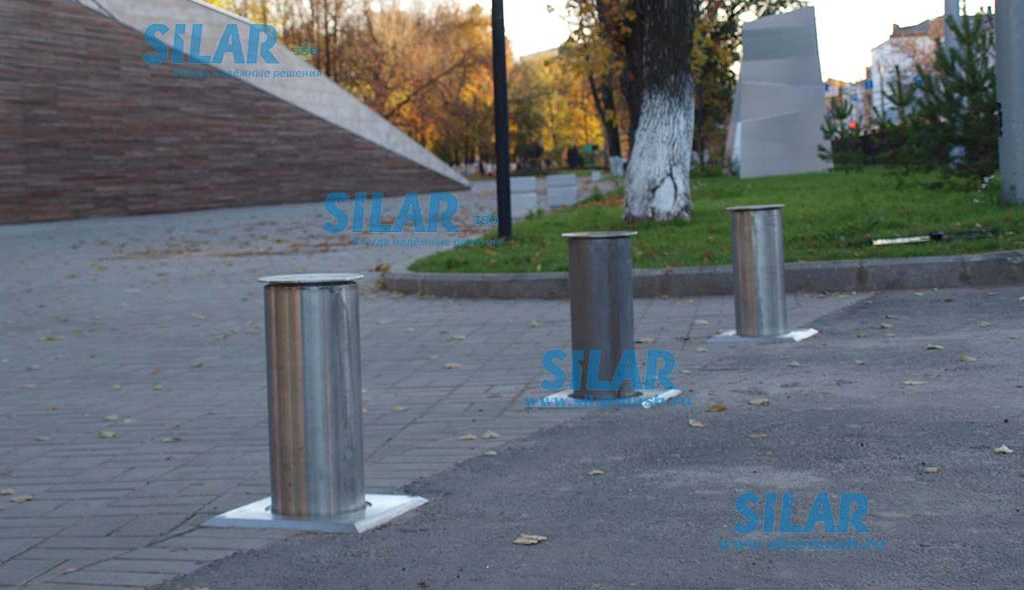

Противотаранный выдвижной столб ДПС 20.50.10Г представляет собой надёжное средство инженерной защиты, предназначенное для ограничения доступа автотранспорта на охраняемые территории, парковочные зоны и периметры режимных объектов. Конструкция выполнена из прочной стали с декоративной рубашкой из нержавеющего материала, обеспечивающей стойкость к коррозии и привлекательный внешний вид. Заградительный элемент поднимается из уровня дорожного покрытия, формируя физический барьер высотой 500 мм, способный выдерживать удар автомобиля массой 6,8 тонны на скорости 50 км/ч.
Работа болларда основана на гидравлическом принципе. Подъём и опускание цилиндра осуществляется при помощи гидростанции, соединённой с устройством рукавами высокого давления. Встроенная система обогрева с термокабелем предотвращает замерзание рабочих элементов в зимний период, а светодиодная подсветка верхнего фланца обеспечивает видимость устройства в тёмное время суток. Время срабатывания в зависимости от конфигурации линии составляет от 4 до 10 секунд, что позволяет использовать систему в зонах с высокой интенсивностью движения.
Боллард ДПС 20.50.10Г рассчитан на эксплуатацию в тяжёлых климатических условиях. Он сохраняет работоспособность при температурах от –60 °C до +40 °C и имеет ресурс до 500 000 циклов. Высокая прочность, надёжная гидравлика и простота обслуживания делают эту модель оптимальным решением для промышленных предприятий, государственных учреждений, аэропортов и частных комплексов, где требуется эффективное противотаранное устройство с долгим сроком службы.
Особенности
- Гидравлический привод с плавным ходом цилиндра.
- Толстостенная конструкция из стали толщиной 10 мм.
- Верхний декоративный фланец и кожух из нержавеющей стали.
- Интегрированная система подогрева с термокабелем.
- Светодиодная подсветка для визуальной индикации положения.
- Рабочий диапазон температур от –60 °C до +40 °C.
- Совместимость с пультами дистанционного управления.
- Возможность ручного подъёма при отключении электропитания.
Гидростанция и рукава высокого давления не входят в комплект и приобретаются отдельно.
Преимущества
- Высокая противотаранная устойчивость — энергия удара 250 000 Дж.
- Ресурс до 500 000 циклов работы без замены основных узлов.
- Быстрое срабатывание (подъём за 4–10 секунд).
- Полная герметичность гидросистемы и защита от осадков.
- Коррозионная стойкость и эстетичный внешний вид.
- Простое техническое обслуживание и надёжность эксплуатации.
Недостатки
- Необходимость внешнего гидравлического блока управления.
- Монтаж требует бетонного основания и приямка.
- Зависимость скорости работы от температуры окружающей среды.
Технические характеристики:
- Диаметр выдвижного столба: 204 мм
- Высота подъёма столба: 500 мм
- Толщина стенки выдвижного цилиндра: 10 мм
- Время подъёма столба: 4–10 с. Время подъема зависит от схемы включения и от количества столбов в гидролинии
- Энергия удара (автомобиль массой 6.8т на скорости 50 км/ч), Дж: 250 000 Дж
- Давление масла в гидроцилиндре, мПа, не менее: 4-7
- Штуцер под подключение РВД: М16×1,5 (конус 24°)
- Ресурс работы: до 500 000 циклов
- Тип установки: встроенный, бетонируемый цоколь
- Материал наружной рубашки: нержавеющая сталь
- Климатическое исполнение: для умеренного и холодного климата
- Диапазон рабочих температур: от –60 °C до +40 °C
- Габаритные размеры столба, мм, не более: 410х490x1181
- Масса изделия: 235 кг
- Гидропривод в боксе с пультом управления. Модификация бокса и количество гидростанций в нем зависят от количества столбов в линии.
- Комплект монтажных частей:- РВД (рукава высокого давления)
- Светофор двухцветный.
- Дистанционное радиоуправление с брелка.
- Ручной гидравлический насос для аварийного подъёма столба при отключении электроэнергии.

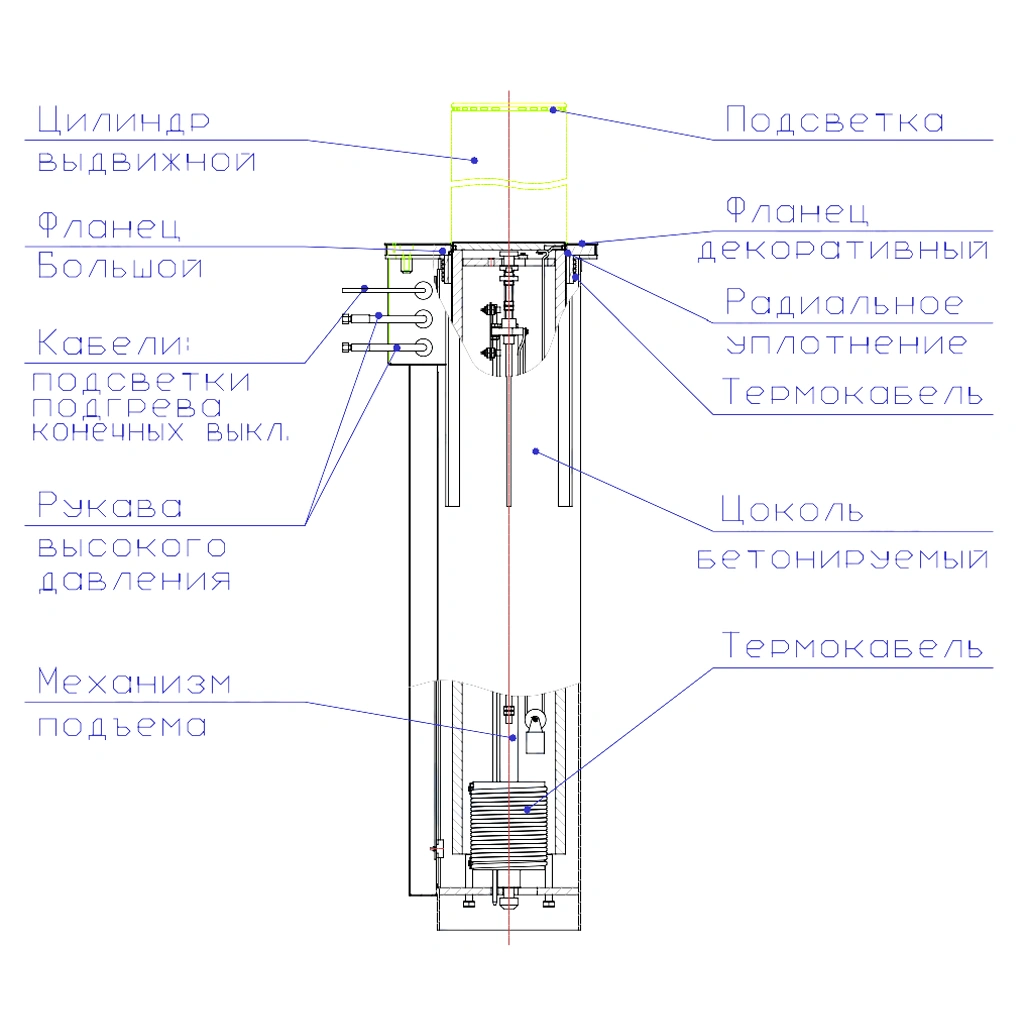

Устройство и работа
Цоколь бетонируемый - металлическая конструкция в виде круглой трубы. В верхней части имеется фланец, к которому впоследствии крепится фланец большой.На боковой стороне расположены отверстия, через которые выводятся рукава высокого давления от механизма подъема и кабели подсветки, обогрева и концевых выключателей.
Цилиндр выдвижной является основным блокирующим заградительным элементом, представляет собой гладкую толстостенную трубу, на которую надета тонкостенная рубашка из нержавеющей стали. В верхней части цилиндра выдвижного имеется нержавеющий фланец, под ним располагается светодиодная лента.
Механизм подъема включает в себя гидроцилиндр, навершие, барабан и концевые выключатели.
Гидроцилиндр - основной исполнительный механизм. На его штоке закреплено навершие, соединяющее гидроцилиндр с выдвижным цилиндром. К гидроцилиндру подсоединены рукава высокого давления, которые служат для подачи и отвода рабочей жидкости от гидростанции в полости гидроцилиндра. На гидроцилиндр также одевается барабан, на который наматывается термокабель, и концевые выключатели на кронштейне.
Фланец большой (сварной) защищает боллард от попадания пыли, грязи и осадков. В проточках фланца расположены элементы герметизации: торцовое и радиальное уплотнение выдвижного цилиндра. Фланец крепится к бетонируемому цоколю. На фланец наматывается термокабель для обогрева цилиндра выдвижного, с целью предотвращения замерзания влаги и примерзания выдвижного цилиндра.
Фланец большой сверху закрыт декоративным фланцем из нержавеющей стали.
Работа ДПС осуществляется следующим образом:
В рабочем состоянии выдвижной цилиндр (блокирующий элемент) выдвинут на высоту 500 мм над уровнем фланца, что исключает проезд автотранспорта. Верх выдвижного цилиндра оснащен световой сигнализацией, предупреждающей водителя о невозможности проезда.При необходимости проезда с кнопочного поста, или пульта дистанционного управления подается сигнал на пульт управления гидростанцией. Электрический ток подается на электроклапан, который направляет поток масла из гидростанции в необходимую для опускания полость гидроцилиндра и на электромотор гидростанции.
При снижении температуры окружающей среды ниже +5 °С необходимо включить на панели управления бокса гидростанции автомат «Подогрев». Греющий саморегулирующися кабель (термокабель) начнет обогревать шахту столба, а также бокс с гидростанцией и панелью управления.
При наступлении теплого времени года (с температурой выше +5°С) – автомат «Подогрев» отключить.
Модификации противотараных боллардов с гидравличским приводом и внешней гидростанцией, нержавеющая сталь
- ДПС 20.50.10Г - Диаметр 205 мм, Высота подъёма 500 мм, Толщина стенки 10 мм
- ДПС 27.50.18Г - Диаметр 275 мм, Высота подъёма 500 мм, Толщина стенки 18 мм
- ДПС 27.70.18Г - Диаметр 275 мм, Высота подъёма 700 мм, Толщина стенки 18 мм
- ДПС 27.80.18Г - Диаметр 275 мм, Высота подъёма 800 мм, Толщина стенки 18 мм
- ДПС 27.100.18Г - Диаметр 275 мм, Высота подъёма 1000 мм, Толщина стенки 18 мм
- ДПС 32.70.18Г - Диаметр 325 мм, Высота подъёма 700 мм, Толщина стенки 18 мм
- ДПС 32.100.18Г - Диаметр 325 мм, Высота подъёма 1000 мм, Толщина стенки 18 мм
- ДПС 32.100.30Г - Диаметр 325 мм, Высота подъёма 1000 мм, Толщина стенки 30 мм
Дополнительное оборудование и опции
- Гидростанция СР50 на 1 боллард в защищенном боксе, с блоком управления, кнопочным постом и подогревом
- Гидростанция СР50 на 2 болларда в защищенном боксе, с блоком управления, радиоуправлением, системой аварийного открытия и подогревом
- Гидростанция СР50 на 3 болларда в защищенном боксе, с блоком управления и подогревом
- Гидростанция СР50 на 4 болларда в защищенном боксе, с блоком управления, радиоуправлением, системой аварийного открытия и подогревом
- Комплект рукавов высокого давления для подключения 2х боллардов не далее 7.5 метров
- Комплект подогрева рукавов высокого давления для подключения 2х боллардов не далее 7.5 метров
Правила обозначения выдвижных противотаранных столбов производства компании SILAR
Первые три символа обозначают тип изделия:ДПС - дорожный противотаранный столб;
Далее шестизначный код:
XX.yy.zz - первые два разряда - диаметр блокирующего элемента в сантиметрах (например 200-320мм)
xx.YY.zz - высота подъёма блокирующего элемента в сантиметрах ( 500-1000мм)
xx.yy.ZZ - толщина стенки блокирующего элемента в мм.
После кода идет буквенное обозначение типа привода:
xx.yy.zzГ - тип привода гидравлический с внешней гидростанцией;
xx.yy.zzГП - тип привода гидравлический с встроенной гидростанцией.
xx.yy.zzЭМ - с электромеханическим приводом.
xx.yy.zzМ - с механическим приводом.
xx.yy.zzС - стационарный противотаранный боллард.
xx.yy.zzСС - стационарный съемный противотаранный боллард.
Бренд | Silar |
Тип болларда | Автоматический |
Тип привода | Гидравлический |
Конструкция | Противотаранный |
Подсветка | Встроенные светодиоды |
Ударопрочность | 250 000 Дж |
Скорость подъема | 4 сек. |
Скорость опускания | 4 сек. |
Сопротивление наезду | 6800 кг / 50 км/ч |
Высота болларда, мм | 500 |
Диаметр болларда, мм | 204 |
Габариты | 410х490х1181 мм |
Вес, кг | 235 |
Рабочая температура | от -60°C до +40°C |
Наработка на отказ, не менее | 500 000 циклов |
Гарантия | 1 год |
Страна производства | Россия |
