Блокиратор автоматический выдвижной Came TBD 220H800, 3 болларда

Блокиратор автоматический выдвижной серии TBD Traffic Regulation, диаметр 220, высота 800 мм, 3 болларда.

Блокиратор автоматический выдвижной серии TBD Traffic Regulation.

В комплекте:

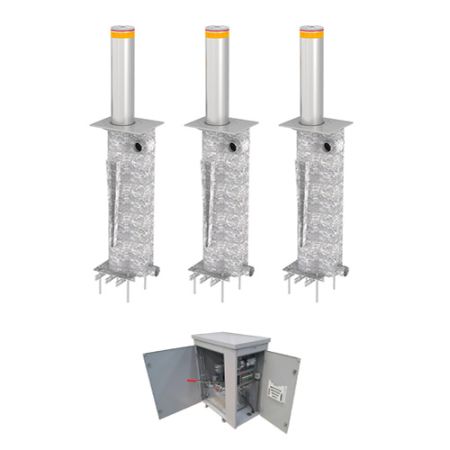

3 болларда, шкаф управления с рукавом высокого давления 10 метров, межблочными рукавами 1,2 метра, клапаном аварийного опускания преграды и кнопочной станцией (HPU-EBTN).

Столбы оборудованы зуммером, светодиодной индикацией и рубашкой из нержавеющей стали.

Технические характеристики:
Электропитание
Стандартная сеть 380 В перем. тока, 3 ф., 50/60 Гц, двигатель мощностью 1,1-11 кВт (в зависимости от количества боллардов в комплекте и включенных принадлежностей). Опционально предусмотрена работа с напряжением 24 В пост. тока в случае сбоя сетевого питания.

Система управления
Блок управления на основе ПЛК с питанием 24 В пост. тока расположен в силовом шкафу.
Соленоиды с питанием 24 В пост. тока (опция: 12 В пост. тока / 220 В перем. тока).

Скорость
Стандартная скорость ~ 2,5 - 6 с (подъем/опускание) в зависимости от количества боллардов в комплекте.
Быстрый подъем (функция EFO, посредством опционального гидроаккумулятора) ~ 1 - 1,5 с; может отличаться в зависимости от количества боллардов в комплекте и высоты подъема.

Степень защиты IP
- IP55 - гидравлическая силовая установка
- IP67 - электронный блок управления с защитой корпуса IP67 (опция)
- IP68 - гидравлический поршень

Рабочая температура: -5°C / +55°C (опция: -30°C / +70°C)

Устойчивость к осевой нагрузке: 40 т

Гидравлический цилиндр
Пыленепроницаемый гидравлический цилиндр двойного действия, предназначенный для тяжелых условий эксплуатации.

Гидравлическая силовая установка и шкаф
- Промышленный гидравлический насос повышенной надежности.
- Масляный резервуар емкостью 40 - 120 л (в зависимости от количества боллардов и высоты подъема), с магнитным металлоуловителем и фильтром.
- Встроенный индикатор уровня и температуры масла.
- Стандартное давление 55 - 120 бар (в зависимости от количества боллардов, не более 160 бар).
- Армированный гидравлический шланг типа R2 (двойная проволочная плетеная сетка) длиной 10 м.
- Соединительные шланги в случае установки нескольких боллардов.
- Электродвигатель, гидравлический насос и электромагнитные клапаны размещены в легкодоступном горячеоцинкованном стальном шкафу с покрытием электростатической порошковой краской, со встроенной запорной крышкой (опция: шкаф из нержавеющей стали).

Система
Входы сигналов опускания, подъема, останова/аварийного останова и входы/выходы внешних датчиков (например, для шлейфового детектора, предохранительного датчика, светофора, пульта дистанционного управления и т. п.).
Системные оповещения посредством звукового сигнала во время операций подъема и опускания. Громкое оповещение посредством сирены в случае аварийной или экстренной ситуации.
Система останавливается в случае возникновения экстренной ситуации в соответствии с настройками по умолчанию и может автоматически опускаться или подниматься (по усмотрению пользователя).
Опускание и подъем могут осуществляться вручную в случае сбоя питания или во время технического обслуживания с использованием ручного насоса (опция) и ручного клапана.
Режим автоматического подъема (доступен с опциональным шлейфовым детектором) обеспечивает приведение болларда в рабочее положение после проезда автотранспортного средства.
Содержит магнитный датчик со степенью защиты IP67 для определения положения сигнализации при регулировании движения.
Конструкция соединения поршня не создает какой-либо нагрузки на поршень во время проезда автотранспортного средства.
Предохранительные устройства (если таковые имеются, например, предохранительный датчик, шлейфовый детектор петли и т. п.) включаются в случае активации функции быстрого подъема (EFO, опция), и их можно при желании отключить.

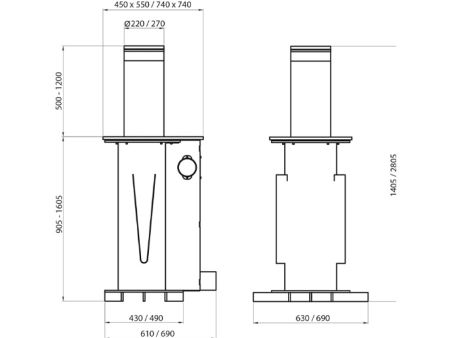

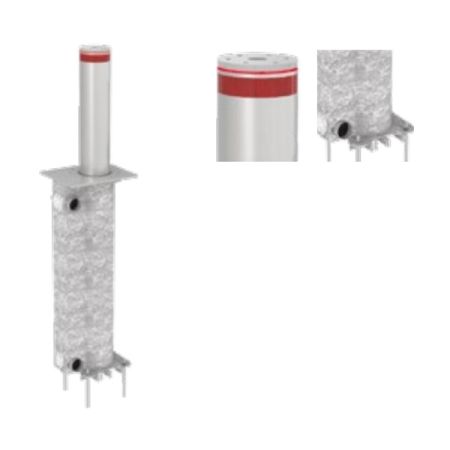

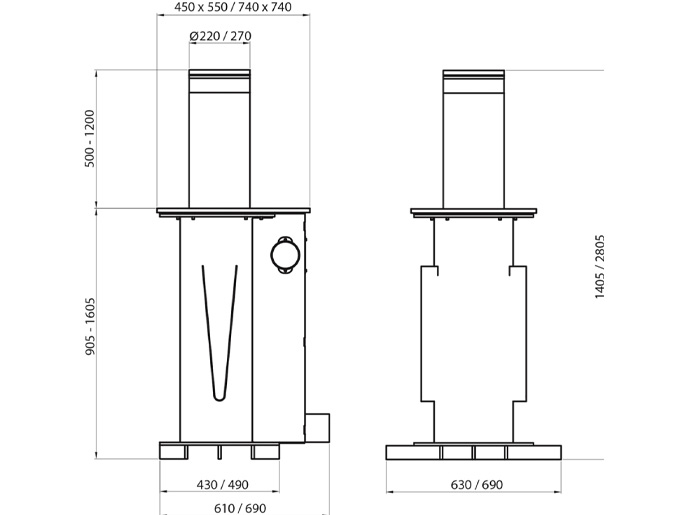

Боллард (подземная часть)
• Кожух для крепления болларда:
Диаметром 284 мм, из горячеоцинкованной стали, спроектированная таким образом, чтобы никакое воздействие в результате удара автотранспортного средства не сместило ее после установки. Левые и правые отверстия для гидравлического шланга и кабельного ввода используются с обеих сторон в зависимости от положения ГСУ и местных условий.
Имеется соединение для установки ливнестока.
Простая установка с наземной монтажной пластиной посредством болтового соединения с фундаментным основанием.
Предусмотрен простой доступ к гидравлическому шлангу и кабелям.
• Основной корпус болларда:
Диаметром 273 мм, из горячеоцинкованной стали, служит основным корпусом для цилиндра болларда.
Цилиндр болларда поворачивается и перемещается по 3 направляющим (внутренним), размещенным на главном корпусе на равных расстояниях друг от друга для обеспечения максимальной жесткости и минимального трения. Имеет нижнее соединение с гидравлическим цилиндром.

Боллард (противоударная блокирующая часть)
• Цилиндр болларда (противотаранная часть):
Кожух из нержавеющей стали диаметром 220 мм на горячеоцинкованной стальной трубе с толщиной стенки 6 мм. Съемная алюминиевая верхняя крышка болларда с красными мигающими светодиодными индикаторами с обзорностью 360°. Имеются красные светоотражающие полосы (опция: белый или желтый цвет).
Цилиндр болларда поворачивается и перемещается по 3 сменным специальным неметаллическим направляющим (внешним),
расположенным на равном расстоянии друг от друга для обеспечения максимальной жесткости и минимального трения.
Имеет верхнее соединение с гидравлическим цилиндром.
Благодаря наличию кожуха, цилиндр болларда может быть заменен вместе с основным корпусом в случае повреждения при аварии.
• Пластина дорожного покрытия:
Горячеоцинкованная сталь толщиной 15 мм с покрытием электростатической порошковой краской RAL9006 (опционально доступны другие цвета RAL).
Простой демонтаж благодаря соединению болтового типа.
Также имеется противопылевое уплонение/грязесъемная манжета.

Система управления
В корпусе со степенью защиты IP67 расположены три кнопки для осуществления операций подъема, опускания и останова и одна кнопка аварийного останова (опция: одна кнопка для быстрого подъема с функцией EFO).
Имеются встроенные светодиодные индикаторы и кабель длиной 10 м.
Система прекращает движение по команде от предохранительного датчика (опция) и шлейфовых детекторов (опция). Система стандартно реализована на основе ПЛК.
Состояние предохранительных датчиков (при наличии) и шлейфовых детекторов (при наличии), положение и перемещение блокиратора, а также состояние низкого уровня масла в системе можно контролировать посредством дополнительного ПЛК с диагностическим дисплеем.
Совместимость с любой системой контроля доступа (от сторонних производителей).

При отключении электропитания
Боллард сохраняет свое прежнее положение в случае сбоя электроснабжения. Опционально имеется возможность обеспечения опускания или подъема электродвигателем с питанием 24 В пост. тока от аккумуляторной батареи. Полностью заряженная аккумуляторная батарея обеспечивает не менее 60-100 перемещений (минимальное количество перемещений зависит от количества боллардов в комплекте).

Опциональные функции и принадлежности
Гидроаккумулятор для функции быстрого подъема EFO, ручной насос для ручного подъема, электродвигатель 24 В пост. тока на случай сбоя электроснабжения (не менее 60 - 100 перемещений), подогреватель масла (для масляного резервуара), маслоохладитель, подогреватель для электронных компонентов, погружной насос, светодиодный светофор (диаметр 200/300 мм, красный/зеленый, корпус из нержавеющей стали марки 304 с электростатическим порошковым покрытием), светофорная опора (горячеоцинкованная сталь, электростатическое порошковое покрытие), шлейфовый детектор (с двойным контактом), предохранительные датчики (с опорами высотой 50 см), корпус IP67 (для ПЛК, импульсного источника питания, разъемов и прочих компонентов внутри силовой установки), беспроводной пульт дистанционного управления (приемник и передатчик), внешние кнопки, ПЛК с диагностическим дисплеем, другие размеры изделия.

Монтаж
Монтаж осуществляется с использованием бетона класса С-30 и стальной железобетонной арматуры. Перед заливкой бетона необходимо провести работы по планировке и подготовке грунта. Допустимая несущая способность грунта должна быть не менее 1/2 кг/см2; в противном случае необходимо приостановить работы до выполнения данного требования. Монтаж должен осуществляться в соответствии с указаниями производителя. Возможность установки нескольких постов с боллардами, управляемых одной гидравлической силовой установкой (ГСУ).

• Время опускания (с): 2,5-6
• Время подъема (с): 2,5 - 6 (1 сек при установке HPU-HA-HB)
• Высота выдвижного цилиндра (мм): 800
• Датчик уровня масла: при установке HPU-OLVLS
• Диаметр выдвижного цилиндра (мм): 220
• Диапазон рабочих температур (°C): -5°C / +55°C (-30°C / +70°C при установке HPU-HTRO и HPU-HTRC)
• Длина кабеля и рукава высокого давления в комплекте (м): 10
• Интенсивность использования (%): ИНТЕНСИВНОЕ
• Класс защиты блока управления (IP): IP55 (IP67 при установке HPU-IP67)
• Класс защиты исполнительного устройства (IP): 68
• Макс. мощность (Вт): 2500 (при установке HPU-HA-HB)
• Масса (кг): 265 (1 боллард)
• Нагрузка на ось (т): 40
• Напряжение электропитания трехфазного тока (В, 50 Гц): 380
• Отделка верхней части цилиндра: нержавеющая сталь
• Потребляемая мощность (Вт): 1500
• Рабочее давление (бар): 55-120
• Рычаг для ручного подъёма при установке: HPU-MANLFTP
• Совместимость с CAME Connect: только управление
• Тип привода: гидравлический
• Тип монтажа: встроенный
• Толщина стенки выдвижного цилиндра (мм): 6 мм
• Циклов/час: 350
