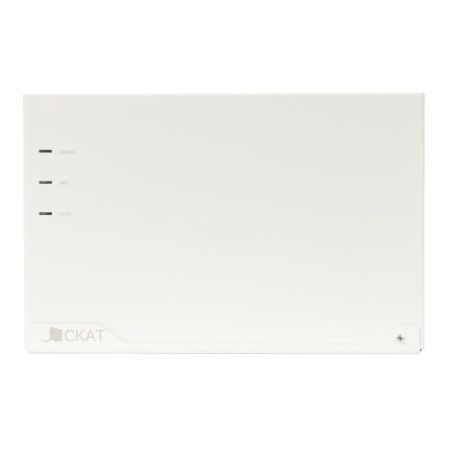

Источник бесперебойного питания СКАТ-1200И7 ИСП. 1 (СКАТ ИБП-12/4-2Х7)

Источник бесперебойного питания СКАТ-1200И7 ИСП. 1 (СКАТ ИБП-12/4-2Х7)

Особенности СКАТ-1200И7 ИСП. 1 (СКАТ ИБП-12/4-2Х7)
• питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения);

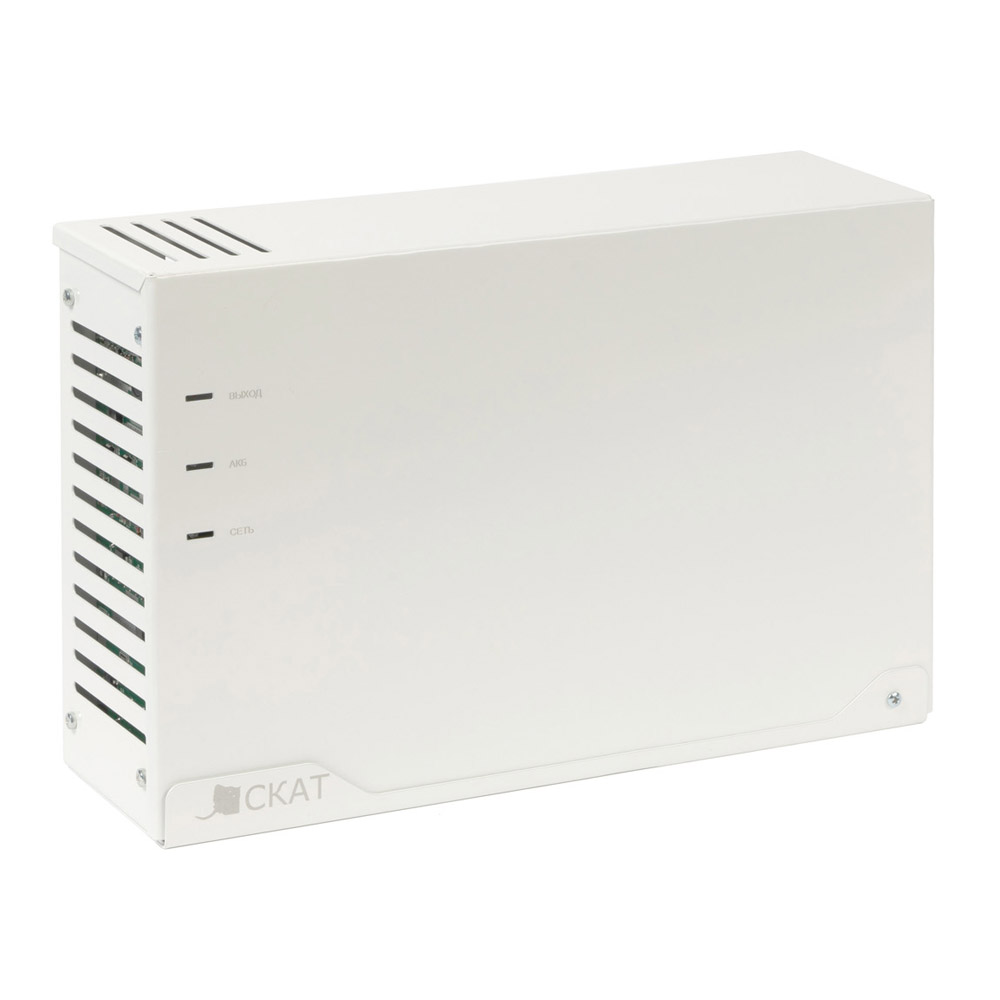

• световая индикация режима работы: при наличии сетевого напряжения индикатор «СЕТЬ» зелёного цвета свечения включён и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» зелёного цвета свечения включён и горит ровным светом;
• световая индикация процесса заряда АКБ: при заряде индикатор «АКБ» зелёного цвета свечения включён и горит ровным светом, при отсутствии АКБ, окончании заряда АКБ и в режиме «РЕЗЕРВ» индикатор «АКБ» не светится;
• автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети, режим «РЕЗЕРВ»;
• оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.6 таблицы;
• ограничение степени разряда АКБ при отсутствии сети;
• защита источника от переполюсовки клемм АКБ посредством плавкого предохранителя;
• электронная защита от короткого замыкания клемм АКБ с восстановлением после устранения причин замыкания4
• формирование выходного информационного сигнала «ОК СЕТЬ» в формате открытый коллектор, указывающего на наличие сетевого напряжения. При наличии сетевого напряжения выход «ОК СЕТЬ» замкнут на «ОБЩИЙ»;
• возможность восстановления работоспособности источника при отсутствии напряжения питающей сети и подключении исправной и заряженной АКБ («холодный пуск») путём кратковременного замыкания контактов разъема «ПУСК».

Преимущества новых металлических корпусов
• Дизайн корпуса;
• Компактность и вместительность;

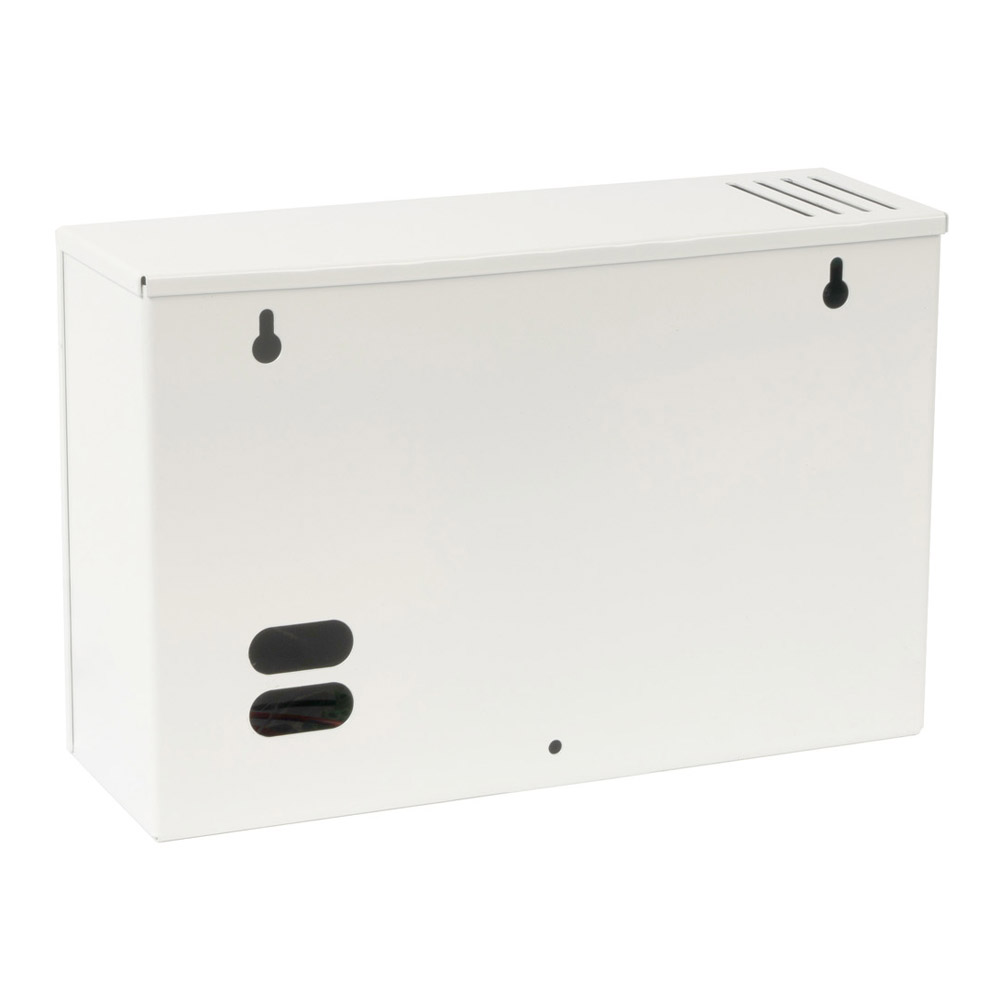

• Простое и надёжное крепление на стену.

Преимущества СКАТ-1200И7 ИСП. 1 (СКАТ ИБП-12/4-2Х7)
• Оптимальный заряд АКБ
• Защита аккумулятора
• Холодный пуск
• Автоматический переход на резервное питание

Характеристики:
• Параметры входного электропитания:
Сеть переменного тока:
- Напряжение, В: 170…253
- Частота, Гц: 50±1%
АКБ:
- Напряжение, В: 10,5…14
• Выходное напряжение (постоянного тока), В:
- Режим «ОСНОВНОЙ»: 12,9…14,0
- Режим «РЕЗЕРВ»: 9,5…12,6
• Ток нагрузки номинальный, А: 3,5
• Диапазон допустимых значений выходного тока, А: 0…3,5
ВНИМАНИЕ! Оптимальный заряд АКБ происходит только при наличии напряжения питающей сети, если ТОК НАГРУЗКИ НЕ ПРЕВЫШАЕТ ЗНАЧЕНИЙ, указанных в п.3
• Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А не более: 4,0
• Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более: 4,0
ВНИМАНИЕ! Максимальный ток нагрузки, указанный в п.5 обеспечивает только ИСПРАВНАЯ И ПОЛНОСТЬЮ ЗАРЯЖЕННАЯ АКБ. Продолжительность такого режима ОГРАНИЧЕНА и зависит от величины тока нагрузки, состояния АКБ и частоты отключения электроэнергии.
• Ток заряда АКБ, А: 0,45…0,55
• Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В: 10,5…11
• Величина напряжения на АКБ, при котором индикатор «АКБ» гаснет, В: 11…11,4
• Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки и температуре окружающей среды 0…+40°С, мВ, не более: 30
• Класс пульсаций по ГОСТ Р51179: VR1
ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда аккумуляторной батареи. ИСТОЧНИК ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ. Работа источника возобновится только при появлении напряжения питающей сети или при замене разряженной АКБ (кратковременно замкнуть контакты «холодный пуск»)
• Ток потребления От сети (~220В) При отсутствии нагрузки, мА: 40…50
• При максимальном токе выходной цепи, мА: 575…625
• От АКБ При отсутствии нагрузки, мА: 55…65
• При максимальном токе выходной цепи, А: 5,1…5,2
• Характеристики информационного выхода «НЕИСПРАВНОСТЬ» Максимальный ток, не более, мA: 50
Максимальное напряжение, не более, В: 30
• Аккумуляторы герметичные свинцово–кислотные, соответствующие стандарту CEI IEC 1056-1 (МЭК 1056-1), шт: 1
Номинальное напряжение, В: 12
Рекомендуемая емкость, А*ч: 2 шт. по 7 Ач или 1 шт. 17 Ач
• Сечение проводов подводимых к клеммам, мм2, не более:
- «СЕТЬ»: 1,5
- «ВЫХОД и НЕИСПР.»: 1,5
ВНИМАНИЕ! Сечение и длина соединительных проводов нагрузки должны соответствовать максимальным токам, указанным в п. 4, 5.
Подводящие сеть провода должны быть в двойной изоляции сечением не менее 0,5мм2.

Рабочие условия эксплуатации
• Температура окружающей среды, °С: от -30 до +40
• Относительная влажность воздуха при температуре +40°С, не более, %: 93
Климатическое исполнение по ОСТ 25 1099-83: О3
Вибрационные нагрузки при частоте 1…35 Гц: 0,5 g
ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т. п.).
• Степень защиты оболочкой по ГОСТ 14254-2015: IP20
• Габаритные размеры ШхГхВ, мм, не более:
- без упаковки: 285х90х185
- с упаковкой: 290х95х190
• Масса (без АКБ), кг, не более НЕТТО (БРУТТО): 1,3 (1,6)
