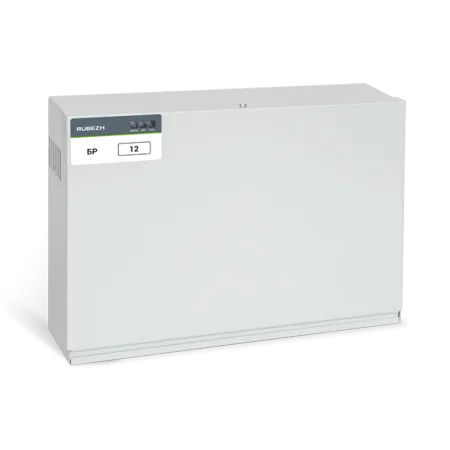

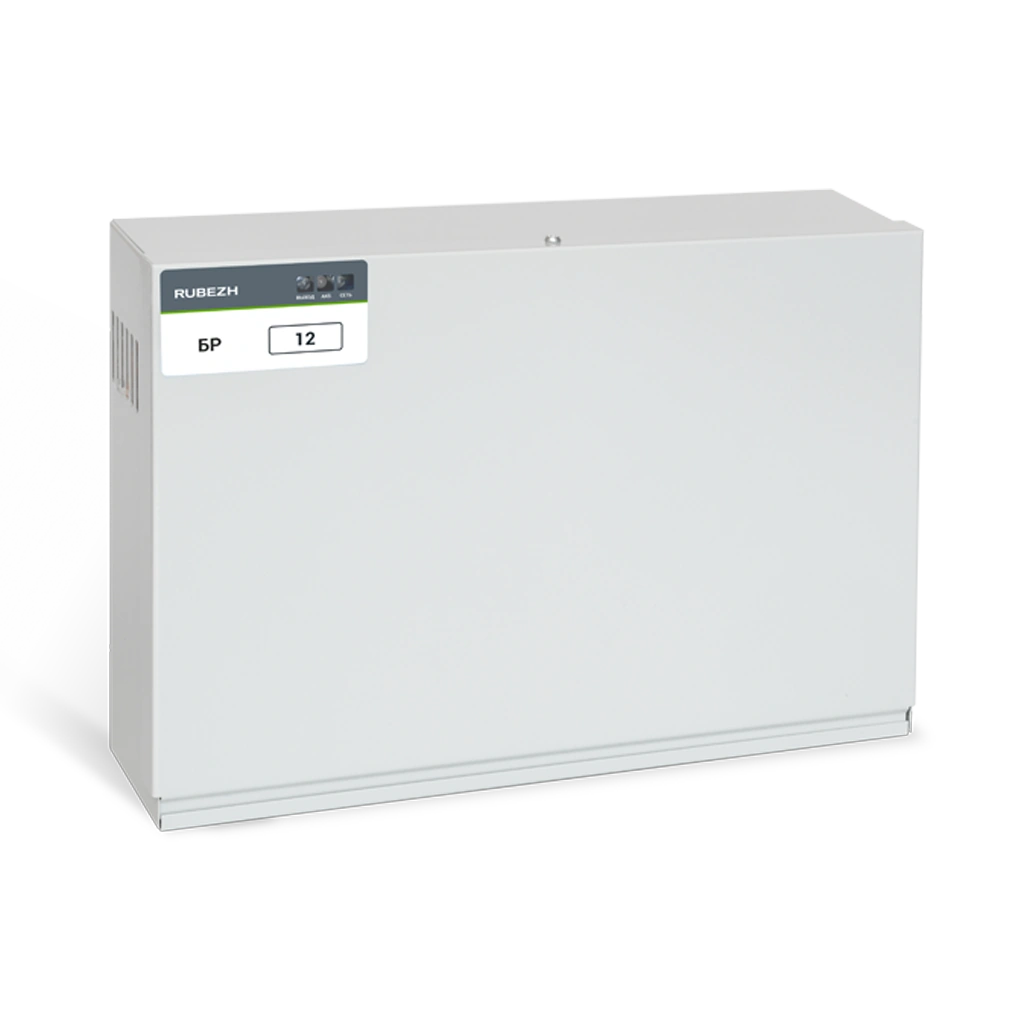

БР 12 2х17 — это бокс резервного электропитания для источников «РУБЕЖ» с выходным напряжением 12 В. Его основное назначение — кратно увеличить время автономной работы систем за счёт установки двух аккумуляторных батарей типоразмера до 17 А·ч. Бокс подключается к адресным и неадресным ИВЭПР и обеспечивает автоматический заряд каждой АКБ, контролируя их состояние, напряжения и режимы работы. Электронная часть выполнена в металлическом корпусе с индикацией «СЕТЬ», «ВЫХОД», «АКБ» и гальванической развязкой выходных клемм «+Р/–Р» от корпуса и сети.
Аккумуляторные батареи не входят в комплект поставки и приобретаются отдельно.
Конструкция БР 12 2х17 включает защиту от короткого замыкания (вставка плавкая 5 А), защиту от переполюсовки и «сухой контакт» «Авария» для сигнализации типовых нештатных ситуаций: пропадание 230 В, неисправность/отсутствие АКБ, глубокий разряд и выход из строя предохранителя. Рабочий диапазон питания от сети широкий — 140…265 В, что помогает уверенно работать при нестабильном напряжении. При восстановлении сети бокс автоматически переходит на заряд АКБ, а при её пропадании — обеспечивает питание нагрузки от батарей.
Модель рассчитана на эксплуатацию в помещениях при температуре от −10 °С до +50 °С и влажности до 93 % без конденсата. Максимальный ток, снимаемый с клемм при работе от АКБ, — до 5 А; напряжения на выходе соответствуют нормам для 12-вольтовых систем: 13,2–13,8 В от основного источника и 9,8–13,5 В в резервном режиме. С точки зрения надёжности предусмотрены: наработка до отказа не менее 40 000 ч, вероятность безотказной работы за 1000 ч не ниже 0,98 и степень защиты оболочки не ниже IP20.
Внесен в реестр российской промышленной продукции, номер № 10579673.
Особенности
- Совместимость с источниками ИВЭПР 12 В, в том числе адресными протоколов RS-R2/RS-R3 (12/5; 12/3,5; 12/2, кроме исп. 1×7).
- Автоматический заряд двух АКБ с контролем напряжений и индикацией состояния.
- «Сухой контакт» выхода «Авария» для интеграции с внешними системами оповещения.
- Защита: от КЗ (предохранитель 5 А), от переполюсовки, гальваническая развязка выходных клемм.
- Возможность каскадного увеличения автономности подключением нескольких боксов.
К каким моделям ИВЭПР можно подключить бокс резервного питания БР 12?
Боксы резервного питания БР 12 предназначены для увеличения времени работы от АКБ при отсутствии сетевого напряжения на объекте за счет увеличения совокупной ёмкости батарей.БР12 предназначен для подключения к источникам с выходным напряжением 12 В, в том числе к адресным, протоколов RS-R2 и RS-R3, имеющих в наименовании обозначение «БР», например, «ИВЭПР 12/5 2х12-Р БР»:
- ИВЭПР 12/2 (кроме исп. 1×7)
- ИВЭПР 12/3,5
- ИВЭПР 12/5
Выход БР 12 подключается к клеммам внутри ИВЭПР, имеющим маркировку «+Р» и «-Р».
В настоящее время клеммы содержатся в моделях ИВЭПР, выпускаемые в корпусах под установку двух АКБ.
В моделях, рассчитанных на работу с одной АКБ, подключение БР 12 не предусмотрено.
БР12 обеспечивает:
- увеличение времени работы основного источника питания (ИВЭПР) путем подключения своих АКБ к соответствующему входу источника при пропадании сетевого питания. Внимание! Для уменьшения падения напряжения рекомендуется при соединении БР и ИВЭПР использовать провод сечением не менее 1,5 мм2 минимально возможной длины;
- автоматический заряд двух АКБ при наличии сети переменного тока;
- гальваническую развязку выходных клемм «+Р», «–Р» от корпуса бокса и питающей сети;
- защиту от режима короткого замыкания выхода «+Р», «–Р» посредством плавкого предохранителя 5 А;
- защиту от неправильного подключения (переполюсовки) АКБ;
- защиту при коротком замыкании клемм подключения аккумуляторных батарей.
Боксы обеспечивают формирование выходного сигнала «Авария» при возникновении следующих неисправностей:
- отсутствие внешнего электропитания;
- неисправности или отсутствии двух АКБ;
- при разряде АКБ ниже (10,4 ± 0,3) В;
- при неисправности вставки плавкой предохранителя F1 (защиты от КЗ выхода).
Сигнал «Авария» формируется посредством переключения контактов реле типа «сухой контакт».
Технические характеристики:
Общие параметры- Назначение: увеличение времени работы источников ИВЭПР 12 В
- Максимальный ток при работе от АКБ, снимаемый с клемм «+Р», «–Р»: не более 5 А
- Напряжение на клеммах «+Р», «–Р» гальванически развязано от корпуса боксов и сети: 230 В
- Собственное потребление от АКБ при отсутствии сети: ≤ 30 мА
- При работе от сети переменного тока боксы обеспечивают автоматический заряд двух АКБ
- Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В: 140 – 265
- Мощность, потребляемая от сети переменного тока (в зависимости от степени разряда АКБ), Вт: 3 – 40
- Ток заряда каждой АКБ: до 1,8 А.
- Напряжение заряда: 13,65 ± 0,25 В
- Ток, потребляемый от каждой АКБ при отсутствии сетевого напряжения и при отключенной нагрузке, мА, не более: 30
- Выходное напряжение при питании от основного источника, В: 13,2–13,8
- Выходное напряжение при питании от резервного источника, В: 9,8–13,5
- Напряжение отключения разряженной АКБ: 10,4 ± 0,3 В.
- Время технической готовности: до 30 с.
- Количество устанавливаемых АКБ: 2.
- Тип: герметичные свинцово-кислотные, 12 В.
- Емкость: до 17 А·ч каждая.
- Габаритные размеры устанавливаемых АКБ (В × Ш × Г), мм, не более: 167 × 181 × 76
- Металлический корпус
- Степень защиты оболочки: IP20
- Диапазон рабочих температур, °С: от -10 до +50
- Относительная влажность воздуха: до 93 %, без образования конденсата
- Габариты: 254 × 376 × 86
- Масса без АКБ: до 1,8 кг
- Наработка до отказа: ≥ 40 000 ч
- Вероятность безотказной работы за 1000 ч: ≥ 0,98
- Средний срок службы: 10 лет
Бренд | Рубеж |
Вид оборудования | Бокс резервного электропитания |
Материал корпуса | Металл |
Тип монтажа | Настенный |
Выходное напряжение | 12 В |
Напряжение питания | 140...265 В |
Потребляемая мощность, макс. | 40 Вт |
Потребляемый ток, макс. | 30 мА |
Мест под установку АКБ | 2 |
Рекомендуемая емкость АКБ | 17 Ач |
Ток заряда АКБ, стабилизированный | 1.8 А |
Габариты | 254х376х86 мм |
Вес, кг | 1.8 |
Рабочая температура | от -10°C до +50°C |
Рабочая влажность | не выше 93% |
Класс защиты (IP) | IP20 |
Гарантия | 2 года |
Страна производства | Россия |
