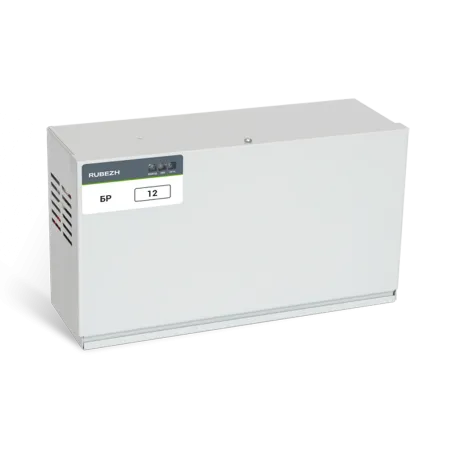

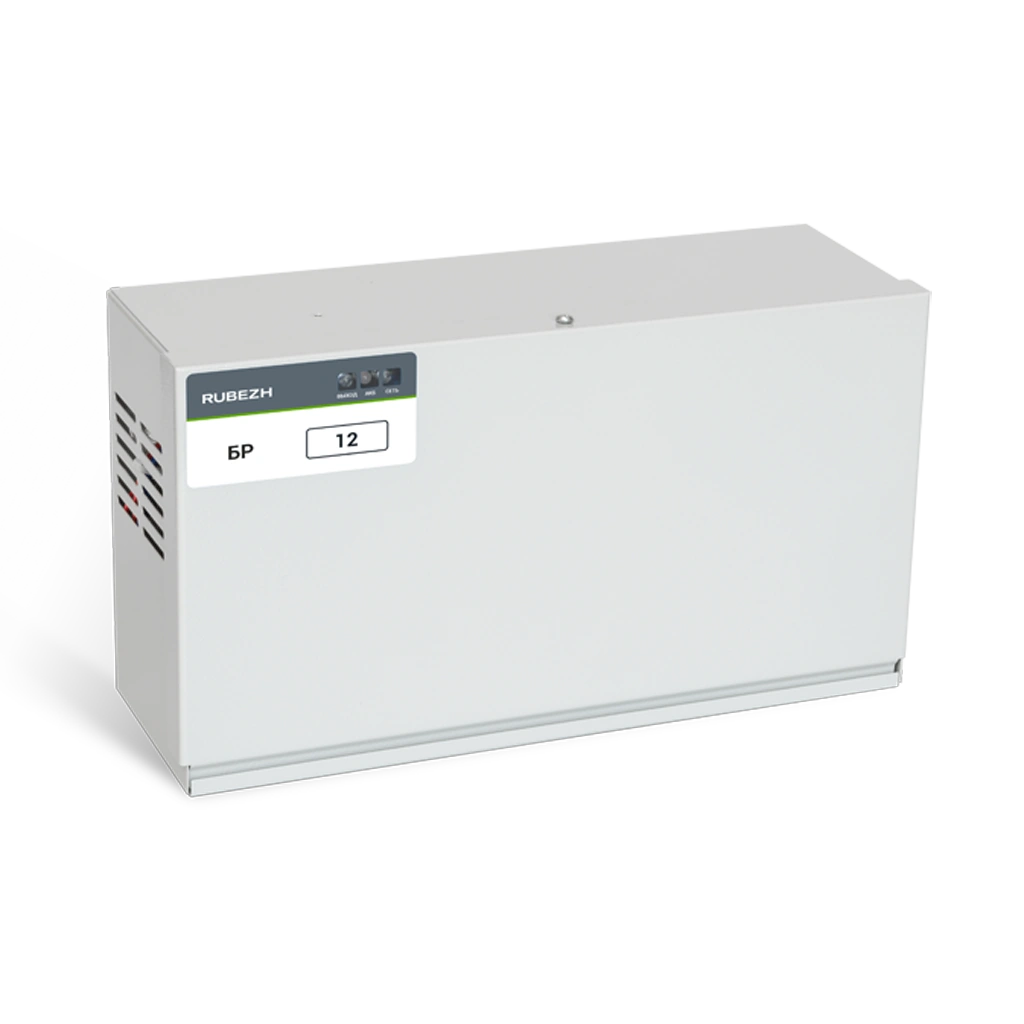

Бокс резервного электропитания БР 12 2×12 — это дополнительный модуль для увеличения времени автономной работы источников ИВЭПР 12 В. Внутри металлического корпуса размещаются две герметичные свинцово-кислотные аккумуляторные батареи 12 В емкостью до 12 А·ч каждая, а встроенная плата обеспечивает их заряд, контроль и защиту. Подключение к источнику питания осуществляется через клеммы «+Р/−Р», что позволяет легко масштабировать систему резервирования без изменения основной схемы.
Аккумуляторные батареи не входят в комплект поставки и приобретаются отдельно.
Бокс автоматически заряжает аккумуляторы при наличии сети и поддерживает их в рабочем состоянии. В случае пропадания питания он обеспечивает бесперебойную подачу напряжения на нагрузку совместно с источником. Электронные схемы защищают АКБ от глубокого разряда и переполюсовки, а также формируют сигнал «Авария» (сухой контакт реле) при отсутствии сети, неисправности АКБ или срабатывании предохранителя. На передней панели расположены индикаторы «СЕТЬ», «ВЫХОД» и «АКБ» для быстрой диагностики состояния.
БР 12 2×12 рассчитан на эксплуатацию в закрытых помещениях при температуре от −10 до +50 °С и влажности до 93 % без конденсации. Конструкция соответствует требованиям ГОСТ по безопасности и надежности, средний срок службы составляет не менее 10 лет. Такое решение подходит для систем пожарной и охранной сигнализации, обеспечивая надежное резервирование и защиту оборудования в критических ситуациях.
Внесен в реестр российской промышленной продукции, номер № 10579673.
Особенности
- Установка двух АКБ 12 В емкостью до 12 А·ч внутри корпуса.
- Автоматический заряд АКБ при наличии сети 230 В.
- Формирование сигнала «Авария» сухим контактом реле.
- Индикация состояния: «СЕТЬ», «ВЫХОД», «АКБ».
- Защита АКБ от глубокого разряда и переполюсовки.
- Плавкая вставка 5 А для защиты выхода «+Р/−Р».
- Возможность каскадного подключения нескольких боксов к одному источнику.
К каким моделям ИВЭПР можно подключить бокс резервного питания БР 12?
Боксы резервного питания БР 12 предназначены для увеличения времени работы от АКБ при отсутствии сетевого напряжения на объекте за счет увеличения совокупной ёмкости батарей.БР12 предназначен для подключения к источникам с выходным напряжением 12 В, в том числе к адресным, протоколов RS-R2 и RS-R3, имеющих в наименовании обозначение «БР», например, «ИВЭПР 12/5 2х12-Р БР»:
- ИВЭПР 12/2 (кроме исп. 1×7)
- ИВЭПР 12/3,5
- ИВЭПР 12/5
Выход БР 12 подключается к клеммам внутри ИВЭПР, имеющим маркировку «+Р» и «-Р».
В настоящее время клеммы содержатся в моделях ИВЭПР, выпускаемые в корпусах под установку двух АКБ.
В моделях, рассчитанных на работу с одной АКБ, подключение БР 12 не предусмотрено.
БР12 обеспечивает:
- увеличение времени работы основного источника питания (ИВЭПР) путем подключения своих АКБ к соответствующему входу источника при пропадании сетевого питания. Внимание! Для уменьшения падения напряжения рекомендуется при соединении БР и ИВЭПР использовать провод сечением не менее 1,5 мм2 минимально возможной длины;
- автоматический заряд двух АКБ при наличии сети переменного тока;
- гальваническую развязку выходных клемм «+Р», «–Р» от корпуса бокса и питающей сети;
- защиту от режима короткого замыкания выхода «+Р», «–Р» посредством плавкого предохранителя 5 А;
- защиту от неправильного подключения (переполюсовки) АКБ;
- защиту при коротком замыкании клемм подключения аккумуляторных батарей.
Боксы обеспечивают формирование выходного сигнала «Авария» при возникновении следующих неисправностей:
- отсутствие внешнего электропитания;
- неисправности или отсутствии двух АКБ;
- при разряде АКБ ниже (10,4 ± 0,3) В;
- при неисправности вставки плавкой предохранителя F1 (защиты от КЗ выхода).
Сигнал «Авария» формируется посредством переключения контактов реле типа «сухой контакт».
Технические характеристики:
Общие параметры- Назначение: увеличение времени работы источников ИВЭПР 12 В
- Максимальный ток при работе от АКБ, снимаемый с клемм «+Р», «–Р»: не более 5 А
- Напряжение на клеммах «+Р», «–Р» гальванически развязано от корпуса боксов и сети: 230 В
- Собственное потребление от АКБ при отсутствии сети: ≤ 30 мА
- При работе от сети переменного тока боксы обеспечивают автоматический заряд двух АКБ
- Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В: 140 – 265
- Мощность, потребляемая от сети переменного тока (в зависимости от степени разряда АКБ), Вт: 3 – 40
- Ток заряда каждой АКБ: до 1,8 А.
- Напряжение заряда: 13,65 ± 0,25 В
- Ток, потребляемый от каждой АКБ при отсутствии сетевого напряжения и при отключенной нагрузке, мА, не более: 30
- Выходное напряжение при питании от основного источника, В: 13,2–13,8
- Выходное напряжение при питании от резервного источника, В: 9,8–13,5
- Напряжение отключения разряженной АКБ: 10,4 ± 0,3 В.
- Время технической готовности: до 30 с.
- Количество устанавливаемых АКБ: 2.
- Тип: герметичные свинцово-кислотные, 12 В.
- Емкость: до 12 А·ч каждая.
- Габаритные размеры устанавливаемых АКБ (В × Ш × Г), мм, не более: 99 × 151 × 98
- Металлический корпус
- Степень защиты оболочки: IP20
- Диапазон рабочих температур, °С: от -10 до +50
- Относительная влажность воздуха: до 93 %, без образования конденсата
- Габариты: 184 × 324 × 111 мм
- Масса без АКБ: до 1,4 кг
- Наработка до отказа: ≥ 40 000 ч
- Вероятность безотказной работы за 1000 ч: ≥ 0,98
- Средний срок службы: 10 лет
Бренд | Рубеж |
Вид оборудования | Бокс резервного электропитания |
Материал корпуса | Металл |
Тип монтажа | Настенный |
Выходное напряжение | 12 В |
Напряжение питания | 140...265 В |
Потребляемая мощность, макс. | 40 Вт |
Потребляемый ток, макс. | 30 мА |
Мест под установку АКБ | 2 |
Рекомендуемая емкость АКБ | 12 Ач |
Ток заряда АКБ, стабилизированный | 1.8 А |
Габариты | 184х324х111 мм |
Вес, кг | 1.4 |
Рабочая температура | от -10°C до +50°C |
Рабочая влажность | не выше 93% |
Класс защиты (IP) | IP20 |
Гарантия | 2 года |
Страна производства | Россия |
