Состав комплекта:
• Ворота промышленные секционные DUS-480 из сэндвич панелей (ISD01): 1 шт.
- Наценка за метизы крепления к проему высотой до 3 м Металл, SP-MVM3.0: 1 шт.
- Наценка за количество циклов: до 100000, СП23 : 1 шт.
- Наценка за антикоррозийный пакет для секционных ворот высотой до 3000 мм, SP40 : 1 шт.
- Комплект ворот секционных из панелей DoorHan (подъемного типа), SCH111 : 1 компл.
- Установочный профиль (32х32х2 мм), 24601/M: 3.06 п/м
• Привод SECTIONAL-1000PRO вес ворот до 180 кг, SECTIONAL-1000PRO : 1 шт.
• Направляющая SK-4200 с цепью L=4200мм, H=3400мм (DOORHAN), SK-4200 : 1 шт.
• Пульт 2-х канальный Transmitter 2-PRO 433MHz, Transmitter 2-PRO: 2 шт.
Параметры изделия:
• Ширина проёма (мм): 4 740
• Высота проёма (мм): 2 700
• Притолока (мм): 415
• Левый пристенок (мм): 500
• Правый пристенок (мм): 500
• Глубина помещения (мм): 10 000
• Тип подъёма: стандартный подъем
• Дизайн: Доска
• Структура с внешней стороны: Под дерево
• Цвет (RAL): 9003
• Цвет с внутренней стороны cтандартный(RAL): 9003
• Установить ручку-ступеньку: Да
• Материал потолка: металл
• Материал стен: металл
• Материал притолоки: металл
• Количество циклов открывания/закрывания: 100 000
• Антикоррозийный пакет: Да
• Комплектация заказа: полная
• Количество изделий: 1
• Метизы для крепления к проему: Да
Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию, что является важной задачей практически для любого промышленного объекта. Для уравновешивания полотна ворот используется торсионный механизм с системой QuickFix, которая позволяет максимально сократить время монтажа.

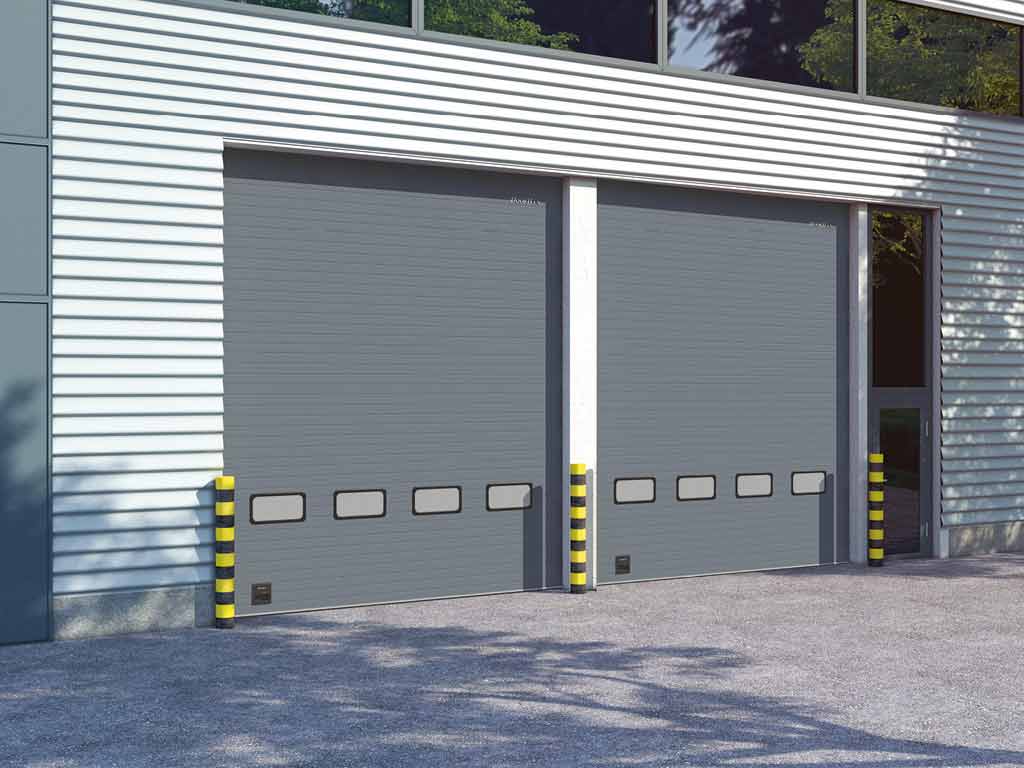

Внешняя сторона секционных ворот

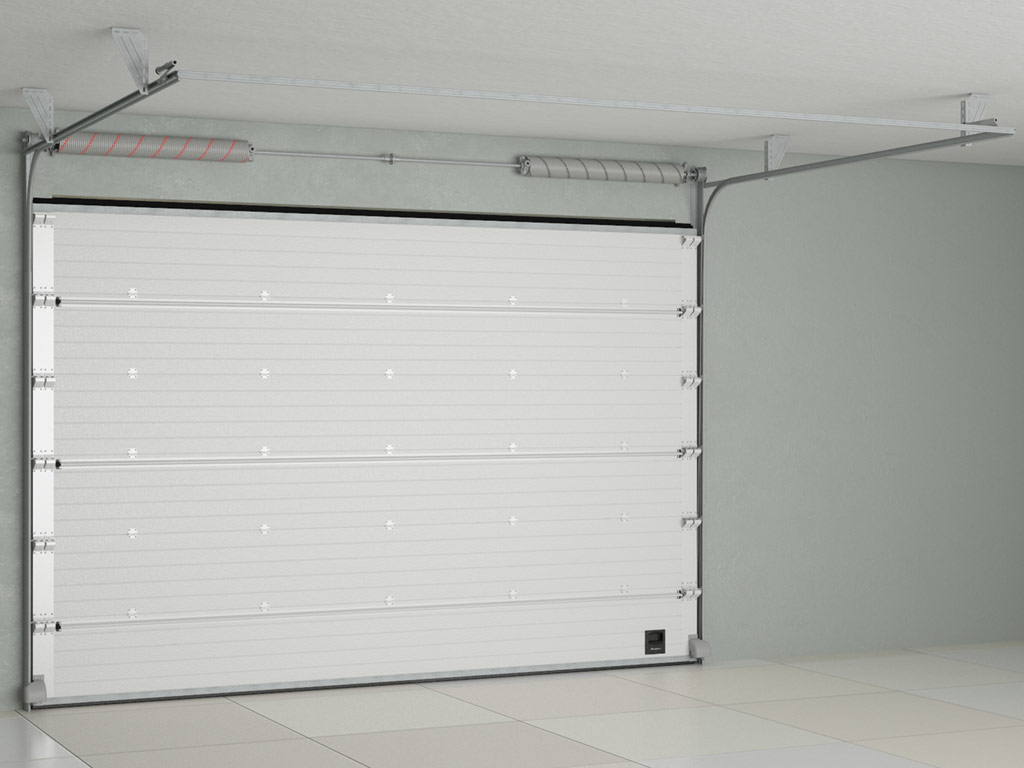

Внутренняя сторона секционных ворот

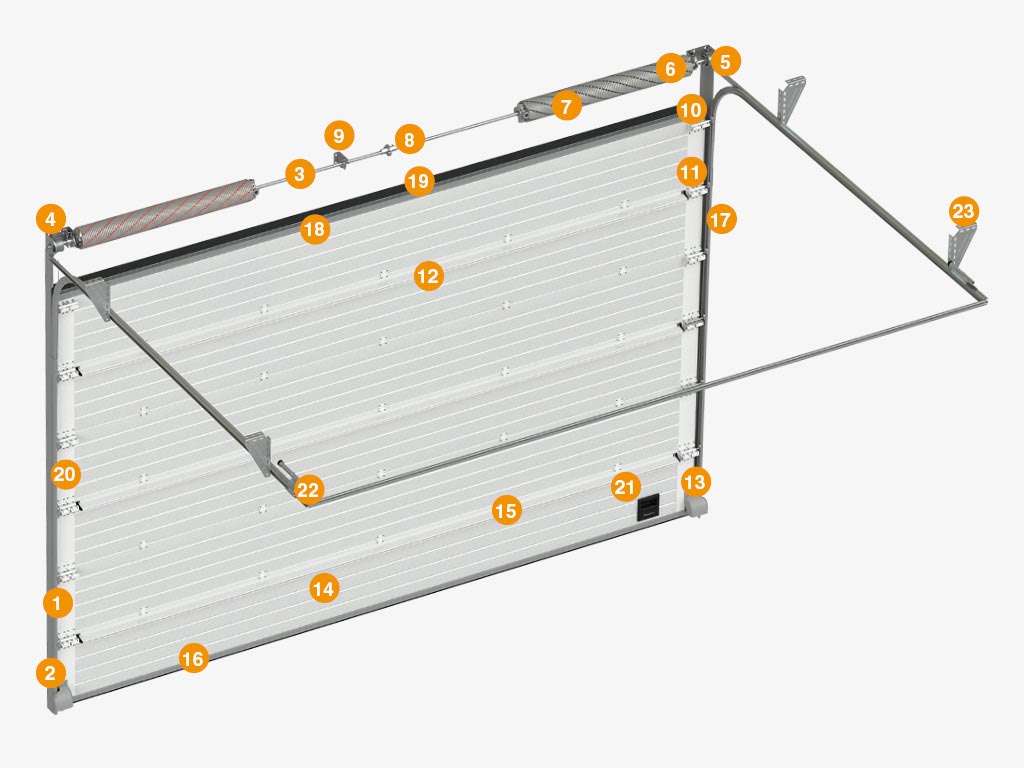

Конструкция:
1. Вертикальная направляющая
2. Угловая стойка
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Усиливающий дельта-профиль
13. Устройство защиты от разрыва троса
14. Сэндвич-панель
15. Внутренняя петля
16. Нижний профиль и уплотнитель
17. Уплотнитель боковой
18. Верхний профиль
19. Верхний уплотнитель
20. Боковая крышка для панелей с отверстиями для крепления
21. Ручка «ступенька»
22. Пружинный амортизатор
23. Кронштейн крепления к потолку
Подготовка строительного объекта

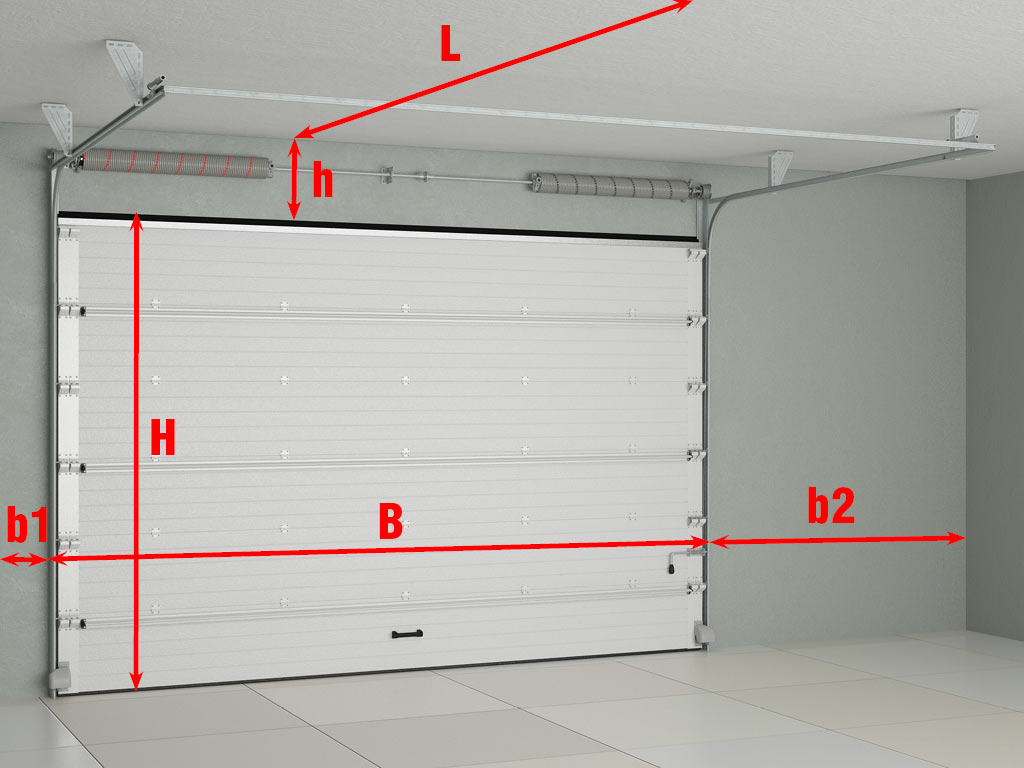

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Базовая комплектация
• Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
• Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
• Торсионный механизм рассчитан на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.
• Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.
• Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.
• Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
• Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.
Дополнительная комплектация
• Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.
• Специальная конструкция окон (размером 627 х 327 или 607 х 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.
• Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
• Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. • Минимальная высота щита — 2 130 мм.
• Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).
• Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.
• Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.
• Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
• Искронедающее исполнение секционных ворот находит применение в промышленных помещениях со взрывоопасными средами. Конструктивные решения, используемые в данной модификации ворот позволяют исключить появление искр при эксплуатации, а так же предотвратить накопление опасных электростатических зарядов в узлах конструкции.
Технические характеристики:
• Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174): 1,13 (А) (значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм)
• Звукоизоляция, дБ, класс (ГОСТ 31174): 24 (А)
• Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174): 460 (В)
• Усилие ручного открывания и закрывания, Н, не более: 260
• Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174): 250
• Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174): 4,9
• Безотказность, количество циклов открывания-закрывания, не менее: безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
• Вес полотна ворот, кг/м² :13,5 (точное значение зависит от типоразмера панелей, используемых в конструкции ворот)
Бренд | DoorHan |
Вид оборудования | Комплект ворот |
Тип ворот | Промышленные ворота |
Потребляемый ток, макс. | 2.2 А |
Класс защиты (IP) | IP54 |
