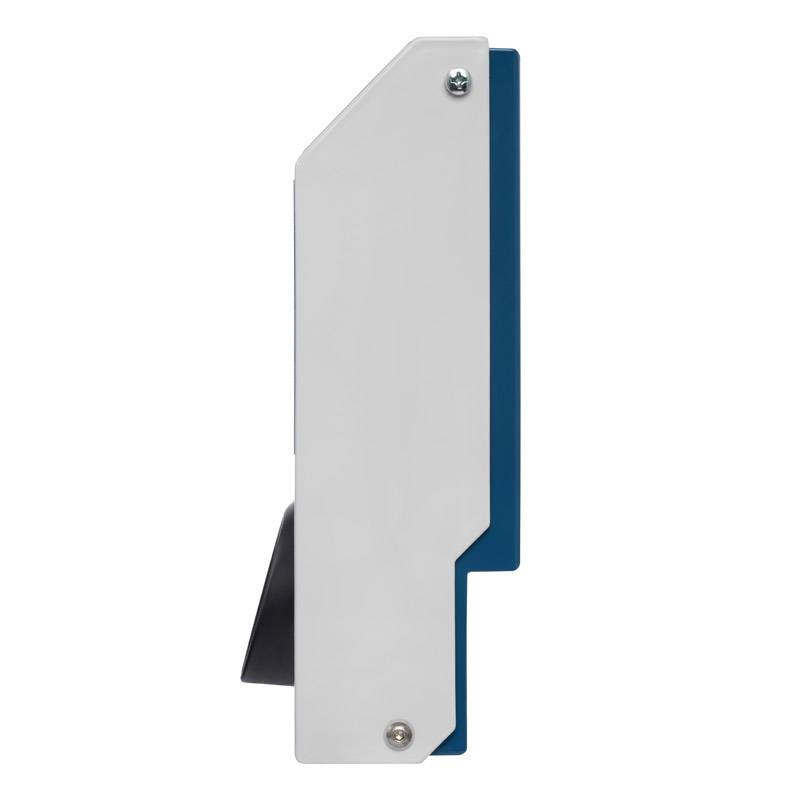

Алкобарьер – стационарный бесконтактный алкометр для СКУД (систем контроля доступом) и проходных. Разработан и производится российской компанией «АЛКОТЕКТОР».

Прибор проектировался для подключения к наиболее популярным в России системам контроля и управления доступом (СКУД). При разработке учитывались недостатки представленных на нашем рынке аналогов Алкобарьера и накопленный негативный опыт работы предприятий с подобными устройствами.

Интеграция Алкобарьера в СКУД проходной предприятия или автоматизированные системы осмотров водителей решает следующие задачи:
• автоматическое (без участия человека) проведение экспресс-анализа выдыхаемого воздуха на алкоголь
• синхронизация работы алкометра со СКУД или другими внешними устройствами
• сохранение количественных результатов измерений концентрации алкоголя в памяти Алкобарьера с возможностью доступа к ним
• мгновенная передача результата измерения в СКУД или другие внешние устройства
• регистрация переданных результатов измерений в базе данных СКУД для каждого проходящего

Стандартный комплект поставки:
Алкобарьер построен по блочно-модульному принципу. Блоки взаимозаменяемы и имеют собственные настройки.

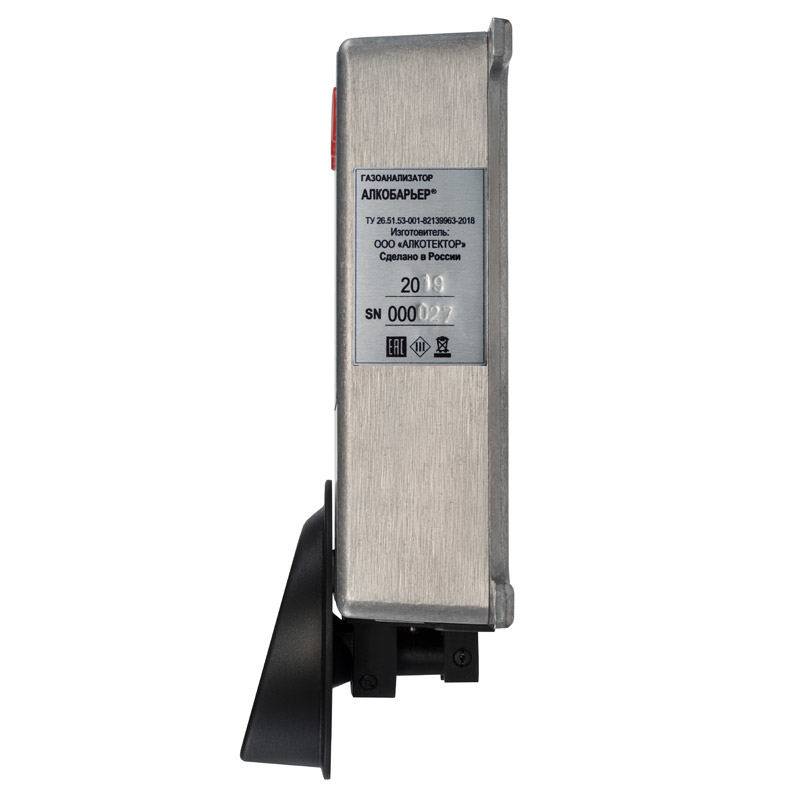

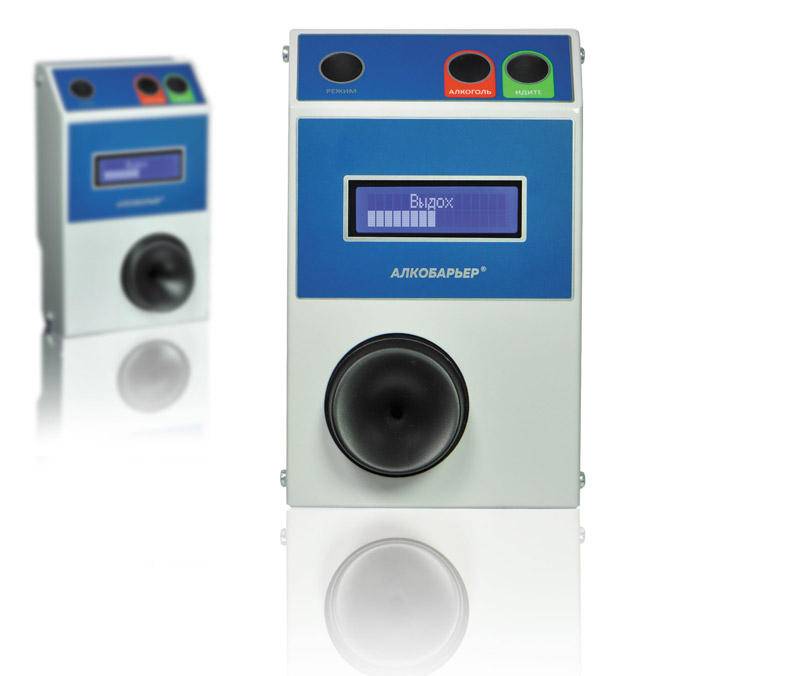

• Измерительный блок алкоголя - газоанализатор «АЛКОБАРЬЕР» (является средством измерения) с мундштуком-воронкой (+ программы «Настройки АЛКОБАРЬЕР» и «Статистика АЛКОБАРЬЕР») газоанализатор (интерфейсы UART, USB): 1 шт.

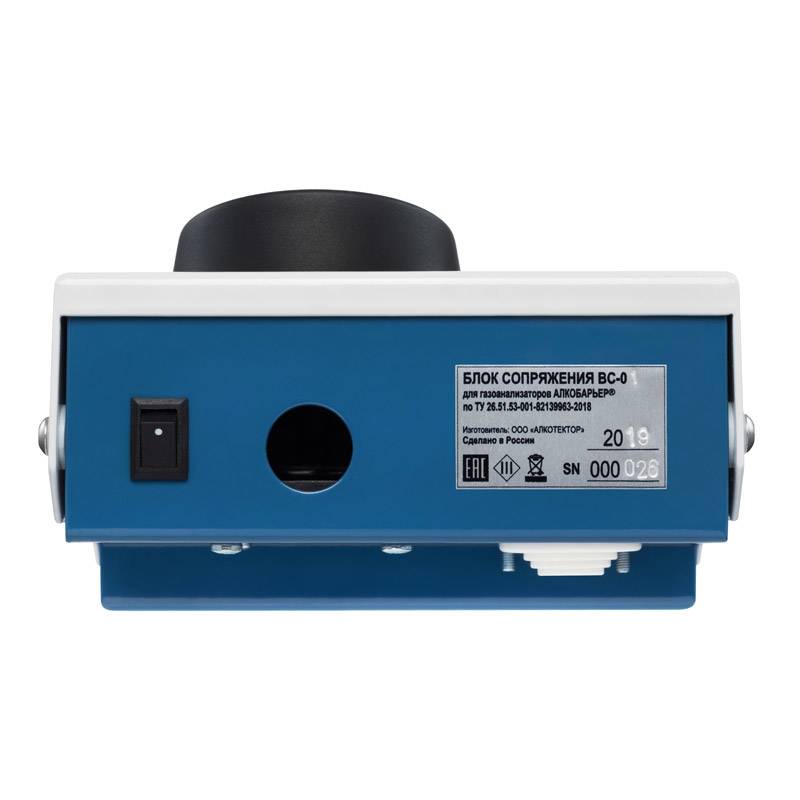

• Блок сопряжения BC-01 для газоанализатора «АЛКОБАРЬЕР» (интерфейсы Wiegand, сухие контакты): 1 шт.

Дополнительные модулипоставляются по отдельному заказу:
• RS-485 (OSDP)
• Ethernet (ведётся разработка)

Газоанализаторы могут работать с автономным программным обеспечением «Поверка АЛКОБАРЬЕР», «Настройка АЛКОБАРЬЕР», «Статистика АЛКОБАРЬЕР».

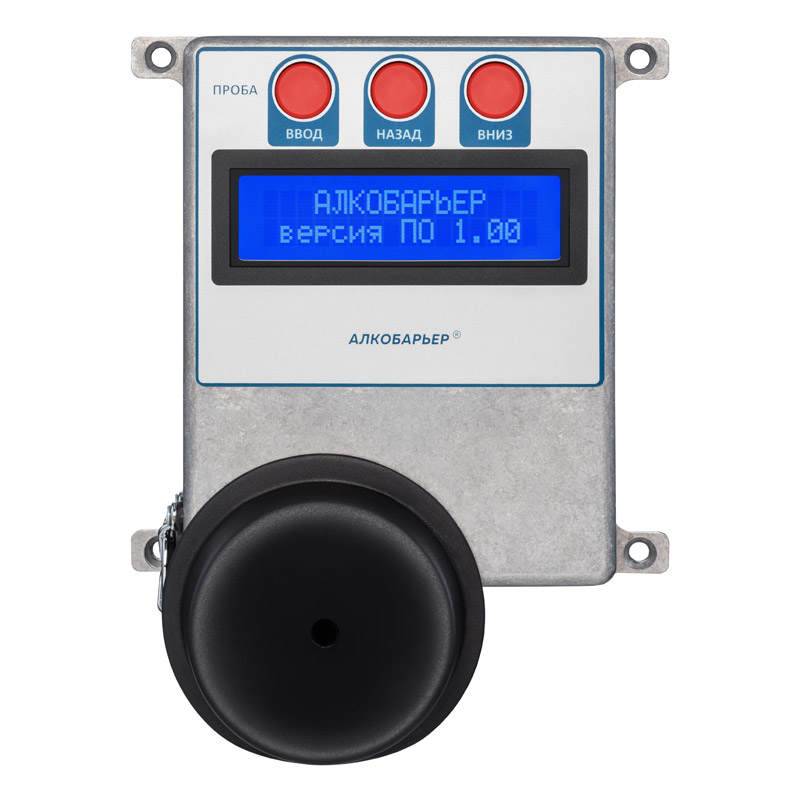

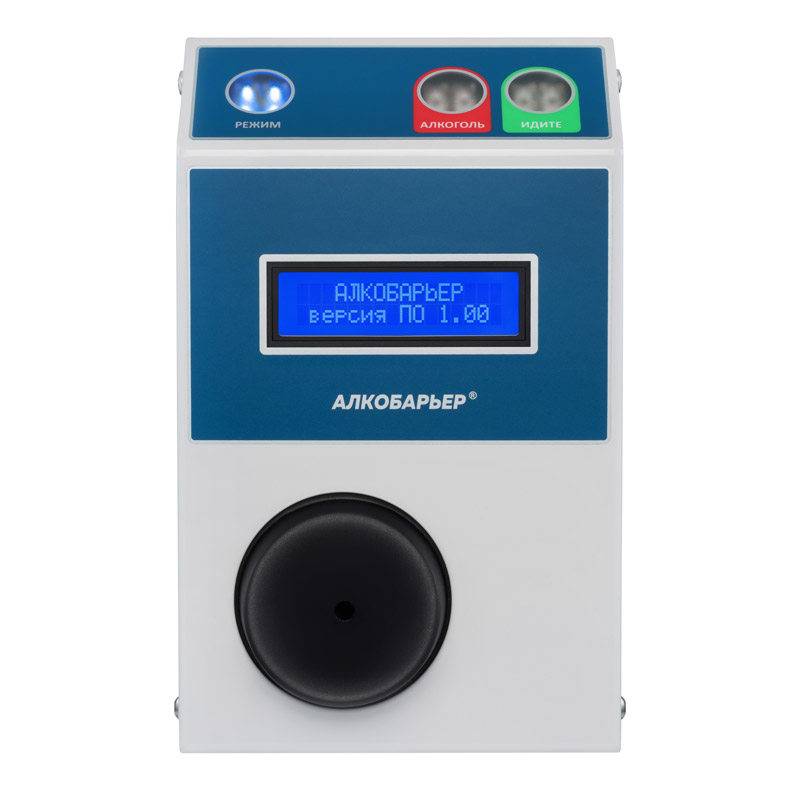

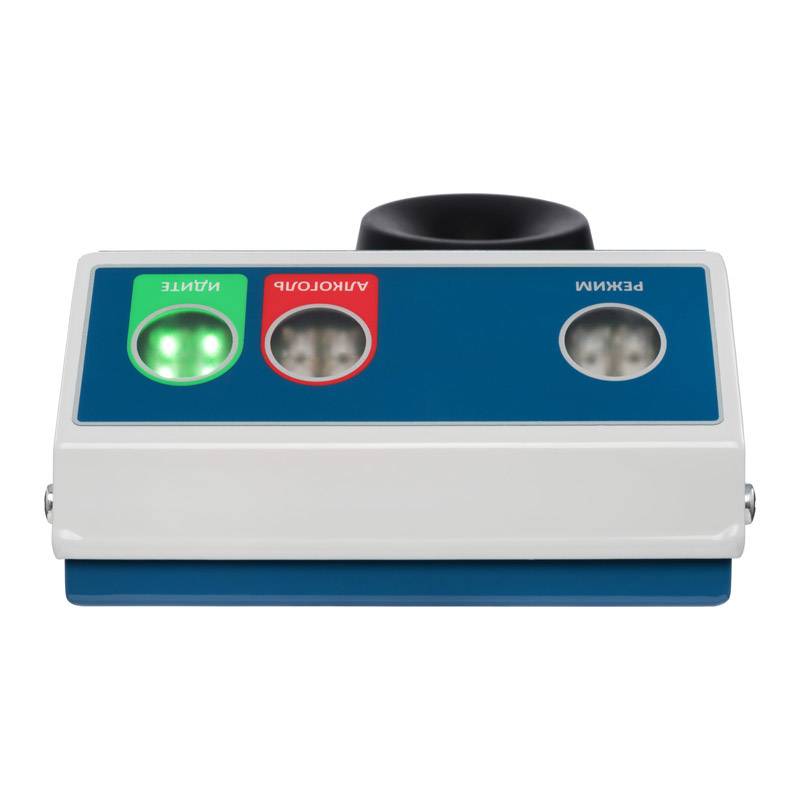

Управление газоанализаторами осуществляется с помощью трех кнопок, расположенных на лицевой панели, а также дистанционно через коммуникационный разъем и разъем USB.

Интеграция с Sigur

Возможности интеграции
Sigur интегрирован с популярными алкотестерами Динго моделей B-01 и B-02, а также устройствами Алкорамка и Алкобарьер. Функции интеграции зависят от выбора конкретного устройства и его модификации.

Расширенный режим, предоставляющий возможность определения не только факта опьянения, но и получения конкретных значений в промилле от устройств доступен при использовании Алкобарьера, Алкорамки и тестера Динго В-02 со специальной прошивкой Sigur. Устройства Динго В-01 в рамках системы Sigur может работать только в дискретном режиме.

В рамках интеграции гибко настраиваются логики проверки и доступа на объект:
• указание в промилле порогового значения содержания алкоголя, при котором сотрудник не будет допущен на рабочее место
• запрет прохода при регистрации у сотрудника ненулевого уровня паров алкоголя
• проход сотрудника даже при наличии паров алкоголя с занесением полученных данных в регистрируемое событие
• возможность указать, на каких точках доступа проводить анализ, а на каких - нет, а также выбрать направление прохода
• задавать частоту тестирования — например, проверять каждого третьего или пятого для ускорения прохождения людей через проходную

После этого в Sigur будут приходить события от алкотестера, их отображение можно отключить штатной настройкой типов отображаемых событий в редакторе вида наблюдения.

Принципы работы и обслуживание алкотестеров
Алкотестер «Алкобарьер» оснащен электрохимическим сенсором, рассчитанным на постоянную работу с большим потоком людей. В качестве «детектора выдоха» используется датчик давления. Контролируются время и объём выдоха, забор пробы для измерения происходит на финальной стадии выдоха (то есть анализируется воздух из глубины лёгких), что повышает достоверность и точность измерений.

Время, затрачиваемое на анализ и возврат прибора в режим ожидание при чистом выдохе, составляет порядка 4 секунд. При выдохе с парами алкоголя - около 6 секунд. Срок непрерывной эксплуатации встроенного электрохимического датчика составляет не менее двух лет, а средний срок службы самого газоанализатора — 5 лет. При эксплуатации газоанализатора с нагрузкой более 10000 измерений в месяц рекомендуется проводить проверку газоанализатора 1 раз в 3 месяца. Поверку - 1 раз в 12 месяцев.

Назначение газоанализаторов
Газоанализаторы предназначены для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха и сигнализации о превышении установленного порога срабатывания, а также передачи результатов измерений на внешние устройства.
Газоанализаторы рекомендуются для предварительного контроля состояния алкогольного опьянения, выполняемого в соответствии с регламентными документами промышленных предприятий.
Газоанализаторы осуществляют измерения автоматически, независимо от оператора и устанавливаются автономно или в составе систем пропускных пунктов (постов), автоматизированных систем СКУД и т.п.

По способу защиты человека от поражения электрическим током газоанализаторы относятся к III классу по ГОСТ IEC 61140 и предназначены для работы при безопасном сверхнизком напряжении, не имеющие ни внешних, ни внутренних электрических цепей, работающих при другом напряжении.
По требованиям электромагнитной совместимости газоанализаторы соответствуют ГОСТ Р МЭК 61326-1 для использования в базовой электромагнитной обстановке. Уровень индустриальных помех, создаваемых газоанализаторами, не должен превышать допустимых норм для класса Б группы 1 по ГОСТ Р МЭК 61326-1.
При подключении внешнего оборудования к газоанализаторам возможно возникновение электромагнитной эмиссии, превышающей уровень, указанный в ГОСТ Р МЭК 61326-1.
При соблюдении условий эксплуатации, хранения, транспортирования и утилизации газоанализаторы не являются источником опасных излучений (СанПиН 2.6.1.2523) и выделений вредных веществ, загрязняющих окружающую среду выше установленных норм (ГОСТ 12.1.005).

Поверка газоанализаторов
Поверка газоанализаторов осуществляется по документу МП-242-2278-2019 «ГСИ. Газоанализаторы АЛКОБАРЬЕР. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 06 февраля 2019 г.
Интервал между поверками – 1 год.
Знак поверки наносится на свидетельство о поверке и/или в паспорт (при первичной поверке до ввода в эксплуатацию).
Факт поверки рекомендуется отмечать в таблице учета технического обслуживания в паспорте газоанализатора.

Условия эксплуатации газоанализаторов:
Газоанализаторы выпускаются в двух исполнениях: АЛКОБАРЬЕР и АЛКОБАРЬЕР-01 с одинаковой лицевой панелью, отличающихся диапазонами измерений и условиями эксплуатации.
• Температура окружающего воздуха, С:
- АЛКОБАРЬЕР: от +5 до +40
- АЛКОБАРЬЕР-01: от 0 до +40
• Относительная влажность окружающего воздуха, %, не более: 95
• Атмосферное давление, кПа: от 84,0 до 106,7

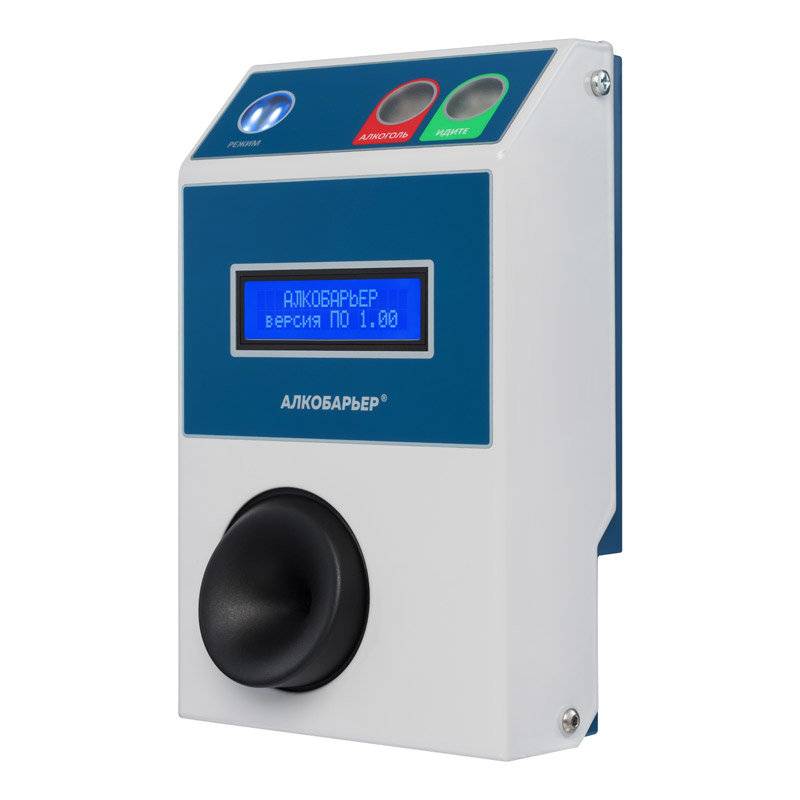

Ключевые преимущества измерительного блока алкоголя (газоанализатора)

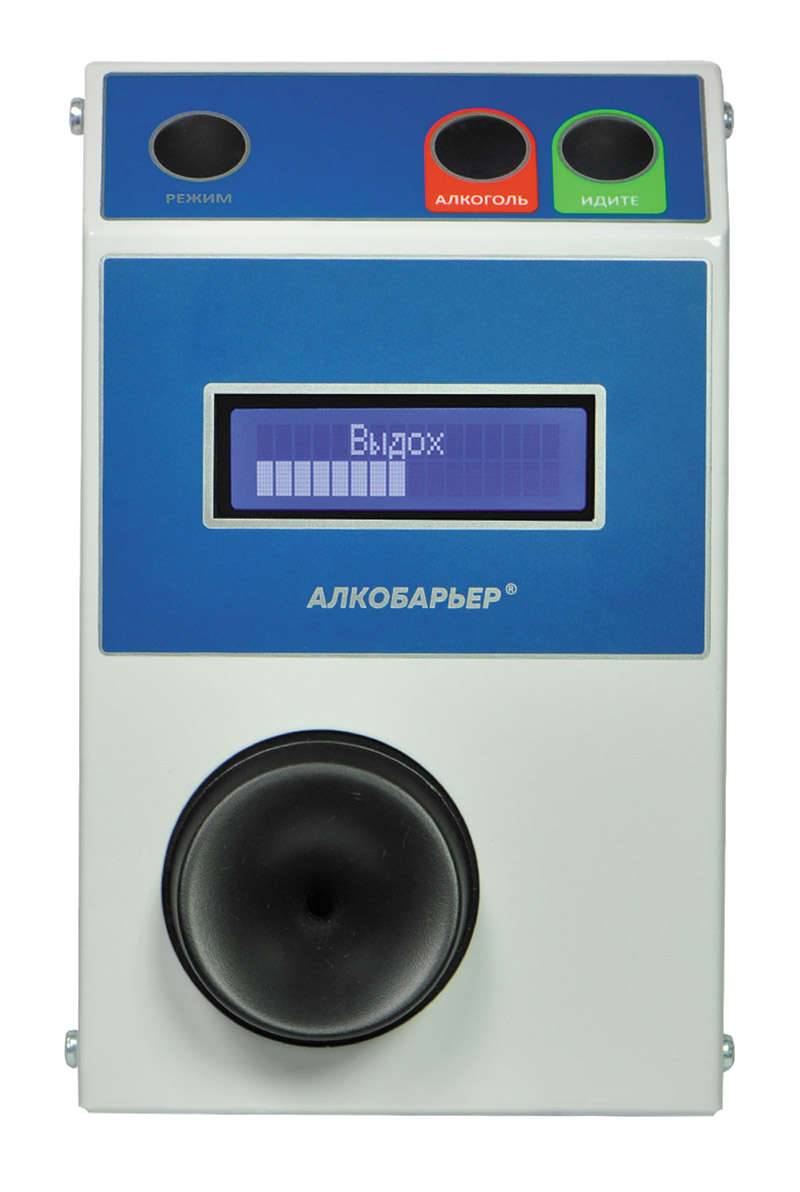

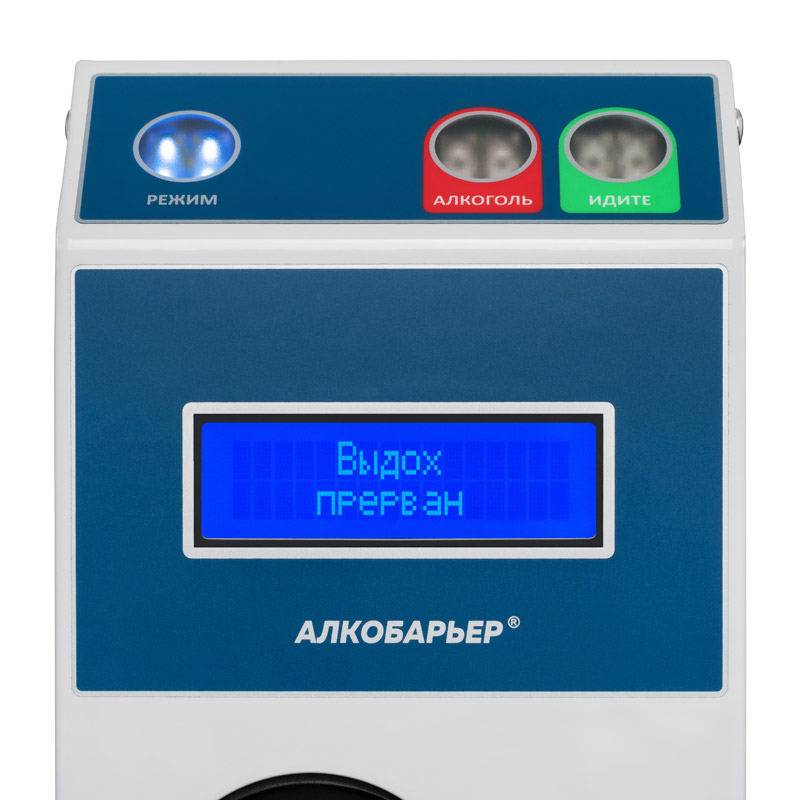

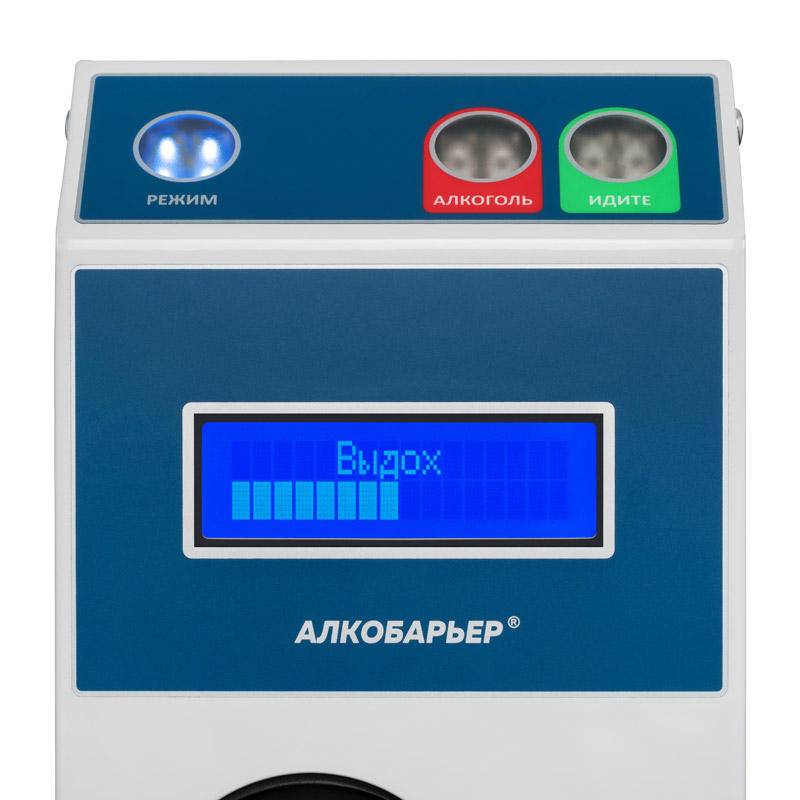

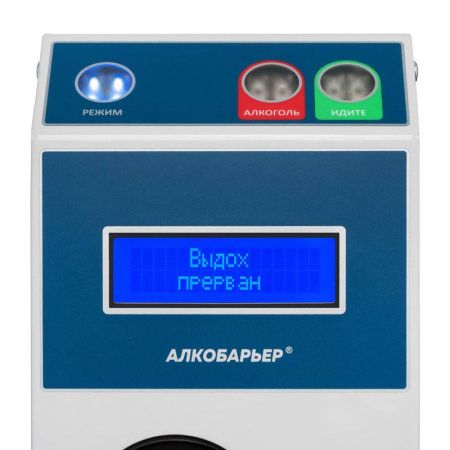

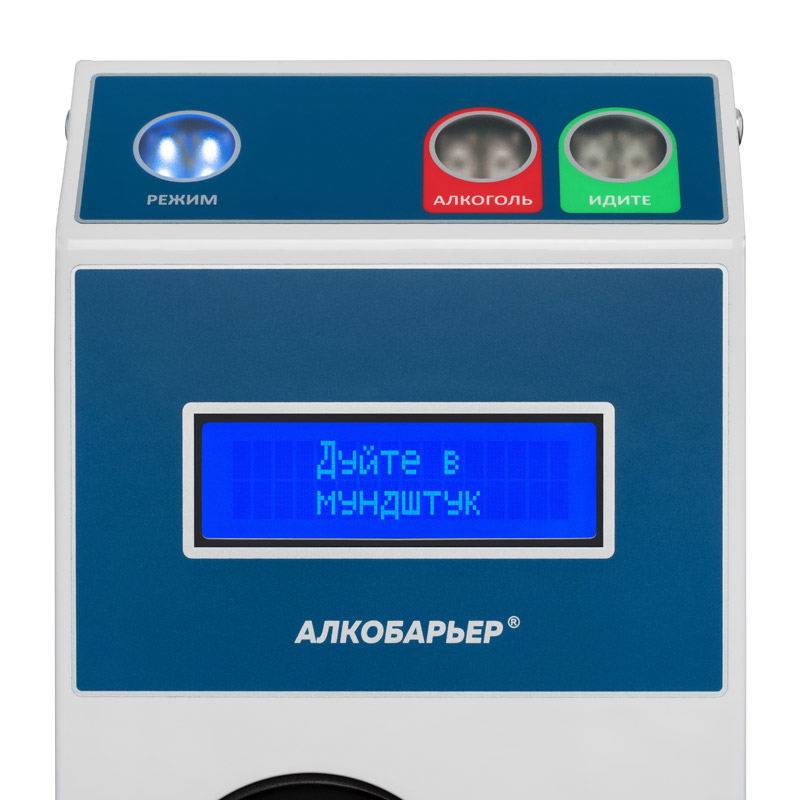

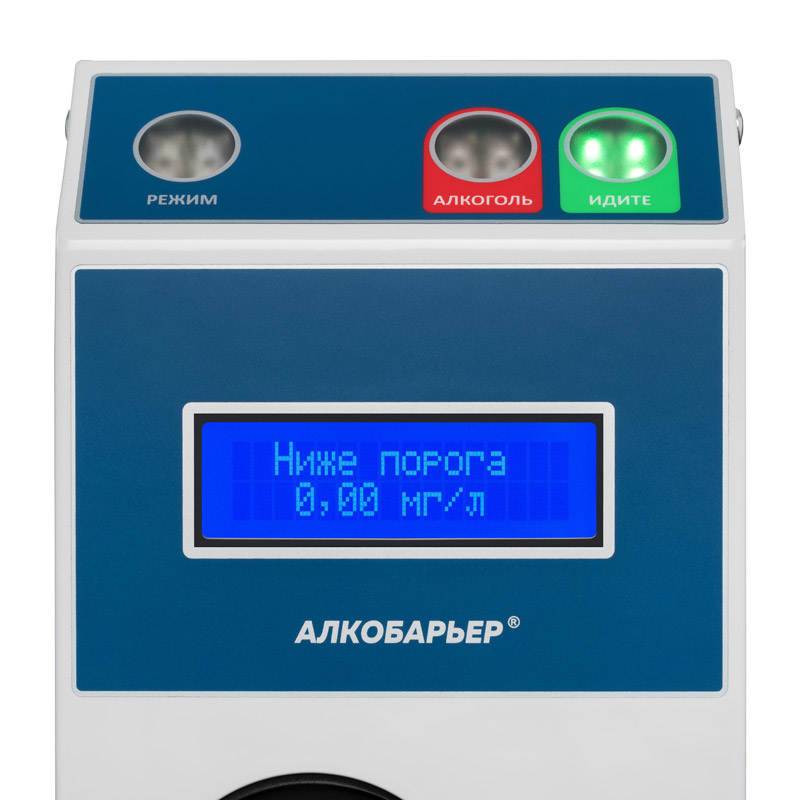

• Двухстрочный текстовый индикатор — сокращает время на обучение персонала: На индикатор выводятся сообщения сотрудникам о требуемых от них действиях, индикация процесса выдоха, результат измерения в качественном (выше/ниже порога) и количественном виде (концентрация в мг/л — отключается), предупреждения, ошибки, процесс очистки заборной системы после высоких концентраций алкоголя
• Память на 65000 событий: Дата и время измерения, качественный результат (концентрация выше или ниже установленного внутри блока алкогольного порога), количественный результат (концентрация алкоголя в мг/л), код идентификационной карты (отключается).
• Отдельными событиями сохраняются: Время включения/перезагрузки, ошибки, изменения настроек, выход из режима измерения до получения результата измерения, выход из режима измерения из-за прерванного выдоха, подключение дополнительных модулей

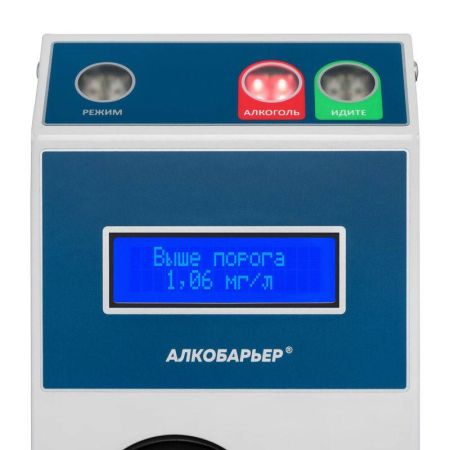

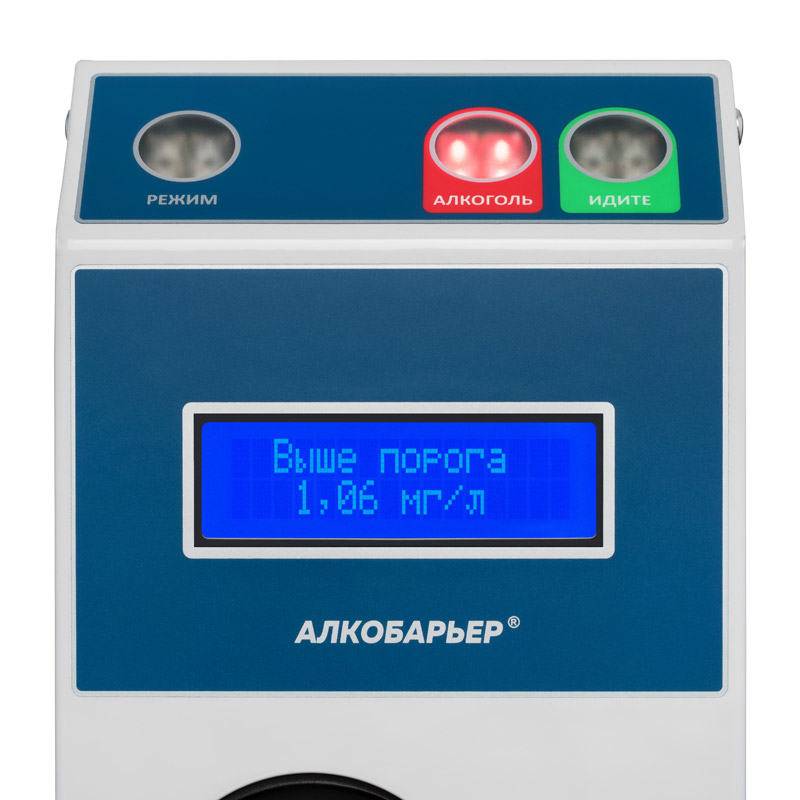

Количественный и качественный результат измерения На внешние устройства результат измерения концентрации алкоголя передаётся в количественном (мг/л) и качественном значении (выше/ниже порога). При передаче результата измерения с Виганд выхода платы расширения, результат передаётся сразу в формате номера бесконтактной карты
• Настраиваемый алкогольный порог: Значение порога хранится в памяти измерительного блока и настраивается пользователем самостоятельно
• Кнопки управления: Позволяют изменять настройки без подключения к ПК
• Детектор выдоха: Датчик давления (ни микрофон!)
• Является средством измерения: см. сертификаты
• Периодичность поверки: 1 раз в год

Высокая скорость работы и очистки после «алкогольных» тестов
• Время цикла при «безалкогольном» выдохе: не более 7 секунд (выдох, анализ выдыхаемого воздуха, передача результата в СКУД, проход одного человека)
• Время цикла после выдоха с концентрацией алкоголя 0, 7 мг/л (в 4 раза больше чем порог, установленный для водителей): не более 15 секунд (анализ выдыхаемого воздуха, передача результата в СКУД, очистка от алкоголя, выход на готовность к следующему измерению)

Выдох производится в бесконтактный мундштук-воронку специальной формы, которая обеспечивает «продувку» под широкими углами
• Тип алкотестирования: бесконтактный, не требует мундштуков. В качестве одноразовых мундштуков можно использовать коктейльные трубки

Точность
• В Алкобарьере используется точный и избирательный датчик алкоголя: тип датчика — электрохимический
Принцип действия газоанализаторов основан на применении электрохимического датчика, изготовленного фирмой Dart Sensors Ltd., Великобритания, и предназначенного для измерений массовой концентрации паров этанола в анализируемом воздухе. Отличительными свойствами электрохимического датчика являются специфичность по отношению к этанолу, высокая чувствительность, точность и стабильность.

Полный набор интерфейсов для взаимодействия с внешними системами
• Выходы с открытым стоком (блок сопряжения): 4 шт. (два из которых могут использоваться для подключения внешней индикации или табло)
• Входы да/нет (блок сопряжения): 4 шт.
• Вход для внешнего тампера (блок сопряжения): 1 шт.
• Выход Wiegand (блок сопряжения): 1 шт. с настраиваемой длиной посылки до 64 Бит
• Вход Wiegand (блок сопряжения): 1 шт. с возможностью приема посылки до 64 Бит
• RS-485/OSDP (доп. модуль): Управление настройками, опрос состояния, управление измерением (начать измерение/завершить, доступ к памяти)
• Ethernet (доп. модуль): ведётся разработка модуля
• UART разъём (блок измерения алкоголя): Передача результата измерения в режиме реального времени, прием команд начать измерение/закончить измерение, управление внешними устройствами, управление настройками, передача журнала событий
• USB (блок измерения алкоголя): Передача результата измерения по запросу, прием команд начать измерение/закончить измерение, управление внешними устройствами, управление настройками, передача журнала событий

Гибкость, удобство настроек и широкие интеграционные возможности
• Настраиваемый алгоритм взаимодействия с внешними системами: Алгоритм настраивается с помощью таблицы событий, которая формирует реакцию выходов Алкобарьера в ответ на сигналы поступающие на входы Алкобарьера. Внешние системы (напр. СКУД) могут управлять началом измерения, завершением измерения, индикацией...Таблица событий позволяет выстраивать произвольный алгоритм взаимодействия со СКУД, во время эксплуатации адаптировать уже установленный Алкобарьер к изменениям в настройках СКУД, сокращать расходы и трудозатраты при переходе с одной модели контроллера СКУД на другую
• Как осуществляется настройка? С помощью ПК через USB разъём измерительного блока (газоанализатора) или через собственное меню измерительного блока.
• Наличие транзитного режима Wiegand: При использовании Виганд интерфейса, и отсутствии у контроллера СКУД двух Виганд входов, считыватель идентификационных карт можно подключать к контроллеру через Виганд вход Алкобарьера;
• Возможность автономного управления турникетом: Интерфейсы Алкобарьера позволяют управлять турникетом напрямую без СКУД (при наличии у турникета платы управления и возможности подключения к ней);
• Удобство видеофиксации результата измерения: к Алкобарьеру можно подключать внешнюю индикаторную панель (красный/зелёный сигнал) большого размера (изготавливается заказчиком самостоятельно).

Надёжность и вандалоустойчивость
• Полностью автоматический: Автоматическое включение после подачи напряжения и проведение измерения. Если электрическое питание пропадёт на время, то после его восстановления прибор сам включится и выйдет на режим измерения
• Разработан для потокового измерения алкоголя с высокой нагрузкой: Система бесконтактного забора выдыхаемого воздуха и очистки измерительного канала после тестирования разработана специально для проведения большого количества следующих друг за другом измерений.
• Металлический корпус: Корпус измерительного блока и блока сопряжения изготовлены из металла, что повышает вандалоустойчивость системы

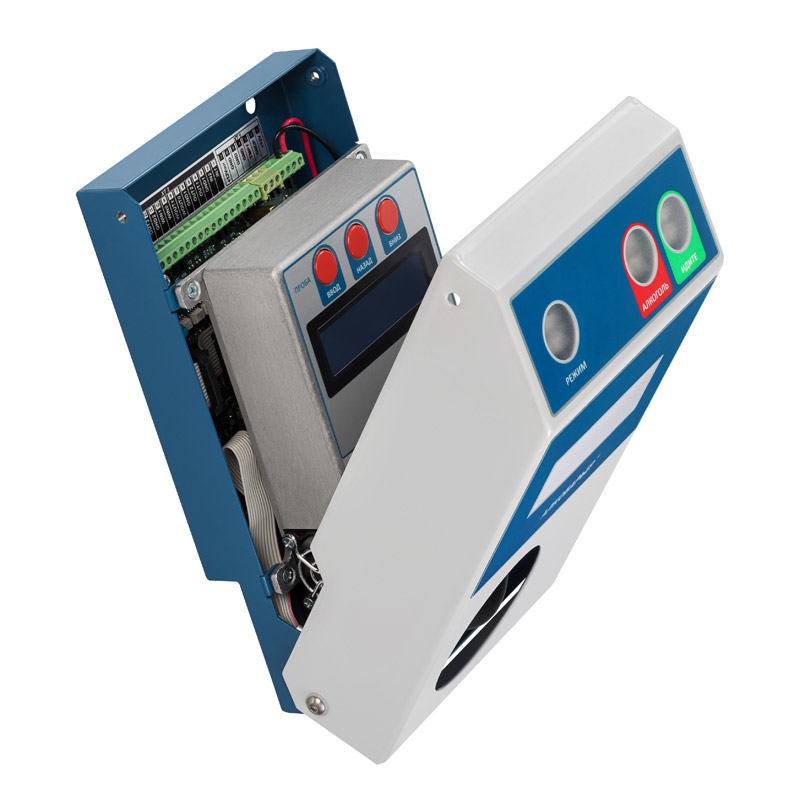

• Блокировка мундштука: В рабочем состоянии, при закрытом внешнем корпусе, мундштук-воронка заблокирован. Его нельзя снять и привести таким образом прибор в нерабочее состояние

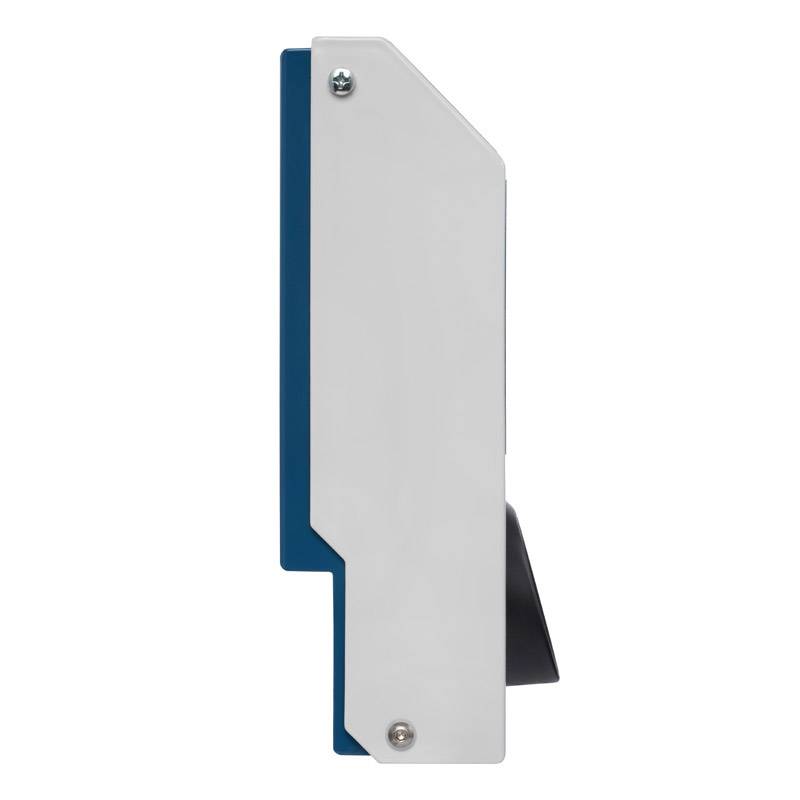

• Защита электроники от биожидкости: Мундштук и измерительный канал расположены внизу. Это препятствует попаданию биологической жидкости на электронику устройства
• Защита от несанкционированного доступа: Открытие крышки прибора регистрируется как событие в память прибора и передаётся на внешние устройства
