Тепловизионный регистратор БЛОКПОСТ ТТР-01 предназначен для автоматизированного бесконтактного обнаружения и регистрации людей с повышенной температурой тела на пунктах пропуска, досмотра и в общественных местах.

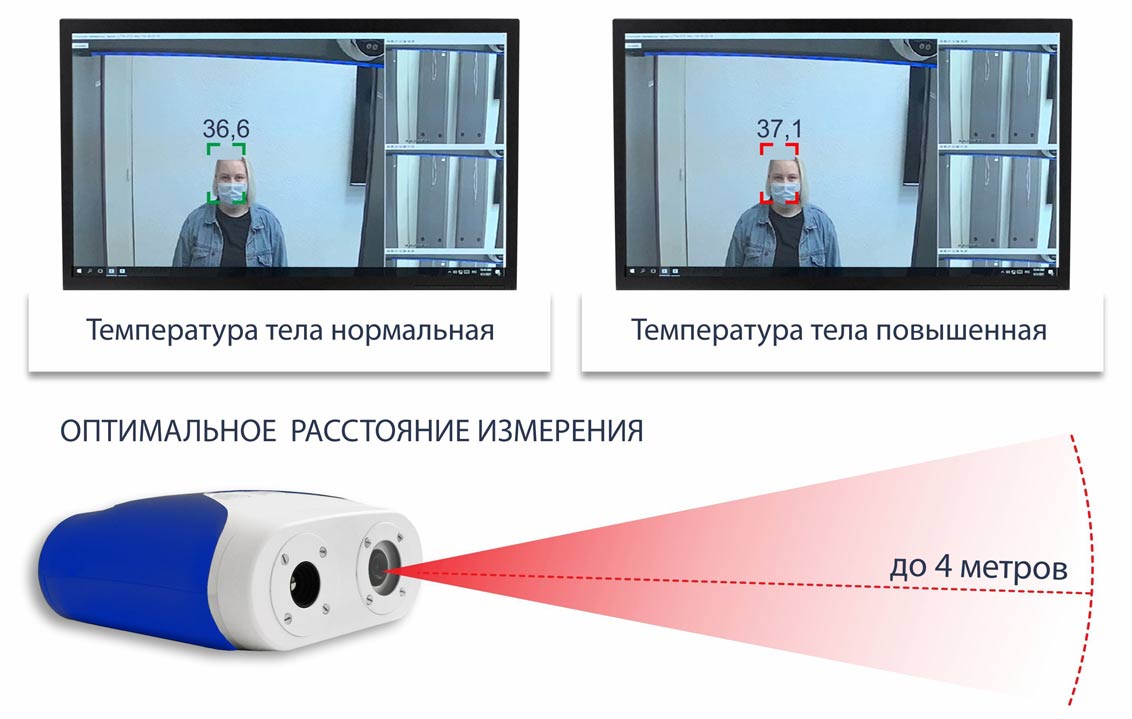

Тепловизионная камера способна одновременно определить температуру тела входящих людей на расстоянии 4 метра в течение 1 секунды. Данные с тепловизора передаются на ПК и отображаются на мониторе. На экране монитора выводится видеоизображение и ИК-изображение, а также численные значения температур. При этом выводятся лишь те тревожные события, которые относятся к передвигающимся через зону контроля объекта.
Обладая инновационным программным обеспечением тепловизионный регистратор БЛОКПОСТ ТТР-01, сможет обнаружить человека с повышенной температурой тела в потоке людей на проходных предприятий, в торговых центрах, школах и тд. Функция распознавая лиц работает даже, когда человек в маске. Запись тревожных событий позволяет не только обнаружить человека с температурой, но и записать фото и видео его прохождения в поле зрения тепловизора. Открытая программная платформа позволяет интегрировать тепловизионный регистратор БЛОКПОСТ ТТР-01 со всеми существующими системами СКУД, большинством систем видеонаблюдения и распознавания лиц.
Конструкция тепловизионного регистратора БЛОКПОСТ ТТР-01 мобильна и многофункциональна, подходит для использования в помещении.
Регистратор обеспечивает нормальную работу при следующих климатических факторах:
- температура окружающей среды от + 15 до +35 °С
- относительная влажность воздуха до 90 % при температуре +35 °С.
Функциональное назначение
Определение наличия повышенной температуры тела человека осуществляется за счет измерения температуры кожи лица человека, значение которой в зависимости от температуры окружающей среды, влажности, наличия вентиляции и кондиционирования может находится в диапазоне от 33 до 36,6 °C, при этом температура отдельных участков кожи лица различается в диапазоне от 2 до 2,5 °C. Средняя температура кожи лица человека, находившегося на улице при отрицательных температурах, может отличаться от температуры человека, длительно находящегося в помещении, на несколько градусов. Эти особенности необходимо учитывать при эксплуатации регистратора
Дезинфекционно досмотровый пост очень прост в использовании и настройке, а стильный дизайн и эргономичная конструкция впишется в любой интерьер. Устройство обладает высокой пропускной способностью и подходит для мест массового скопления людей, а также территорий с повышенными требованиями к безопасности.
Тепловизионный регистратор БЛОКПОСТ ТТР-01 является автоматизированным устройством с простым принципом работы, которое стало необходимым для определения температуры и видеофиксации. Многофункциональность, компактность и легкость в установке позволяют использовать устройство в любых условиях. БЛОКПОСТ ТДК-01 предназначен для работы в государственных, учебных и медицинских учреждениях; в детских садах, бизнес-центрах, торговых центрах, аэропортах, вокзалах, парках и в других местах общественного пользования.
Состав комплекта:
• Тепловизионный регистратор Блокпост ТТР-01
• Программное обеспечение
• Абсолютно черное тело
• Персональный компьютер
• Стойка

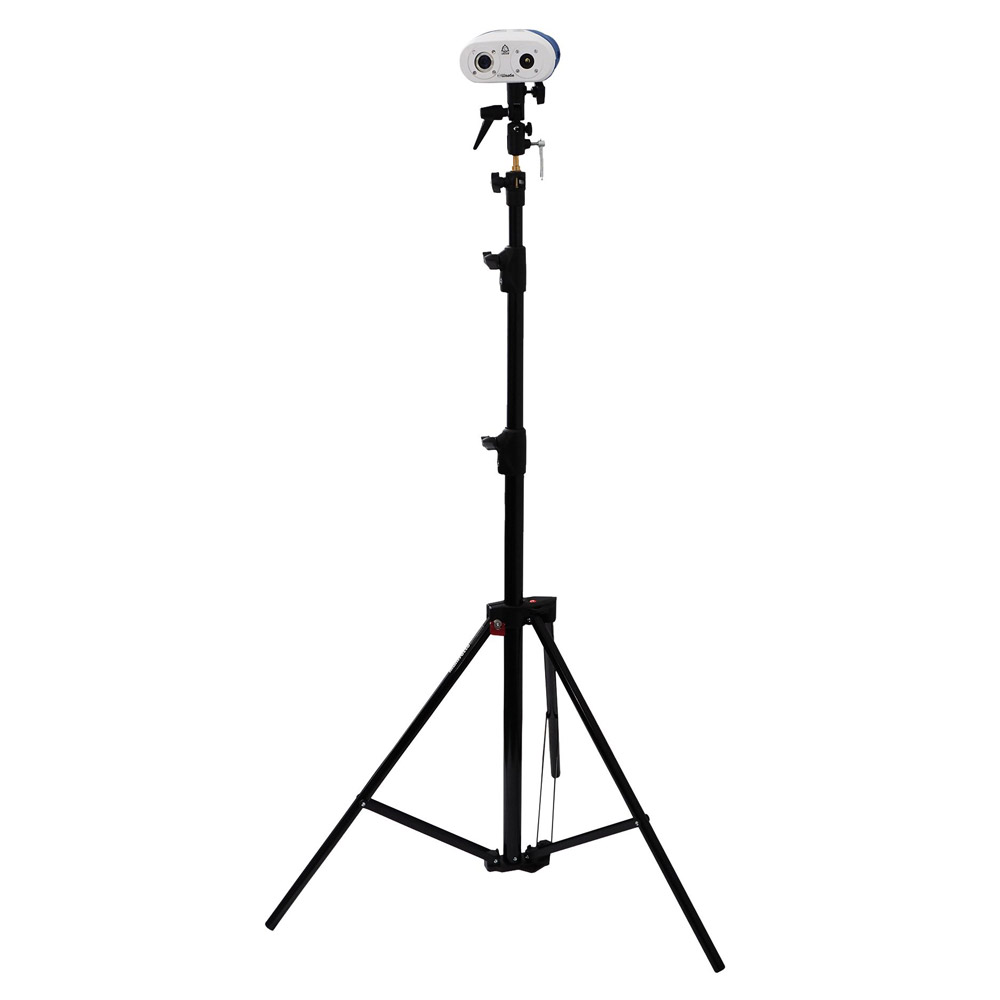

• Штатив
• Руководство по эксплуатации
Устройство и работа

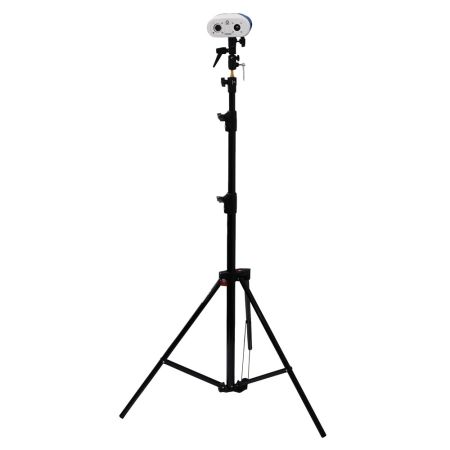

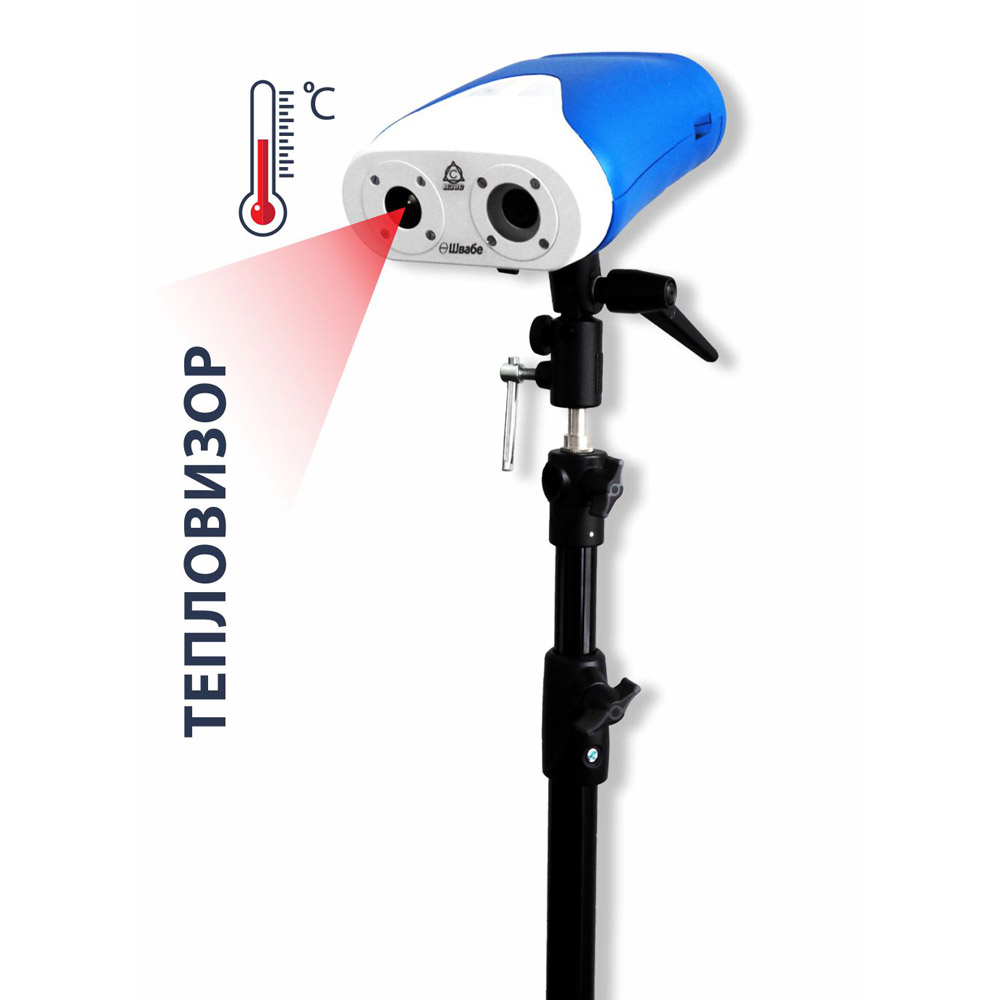

Регистратор состоит из блока оптического, монитора, ПК с клавиатурой и мышью, стойки с поворотной головкой, штатива, АЧТ, соединительных кабелей, блоков питания и комплекта ЗИП.

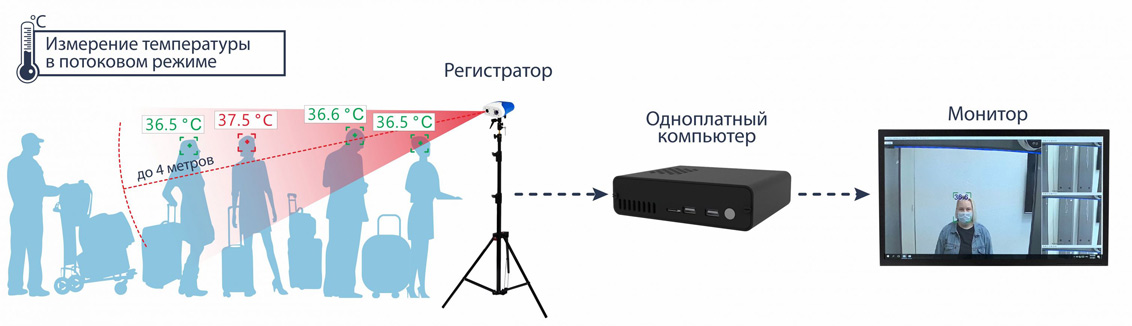

Принцип работы регистратора основан на бесконтактном методе определения наличия повышенной температуры тела человека и распознавания лиц людей в зоне наблюдения.
ПО на основе данных с тепловизора отображает на видеоизображении, полученном с видеокамеры, области с повышенной температурой тела человека.
На монитор выводится видеоизображение и ИК-изображение, а также численные значения температур. При этом выводятся лишь те тревожные события, которые относятся к передвигающимся через зону контроля объекта.
Определение наличия повышенной температуры тела человека осуществляется за счет измерения температуры кожи лица человека, значение которой в зависимости от температуры окружающей среды, влажности, наличия вентиляции и кондиционирования может находится в диапазоне от 33 до 36,6 °C, при этом температура отдельных участков кожи лица различается в диапазоне от 2 до 2,5 °C.
Примечание - Обычно зимой, при температуре воздуха в помещении 15 °C, температура кожи лица человека не превышает 35 °C.
Средняя температура кожи лица человека, находившегося на улице при отрицательных температурах, может отличаться от температуры человека, длительно находящегося в помещении, на несколько градусов. Эти особенности необходимо учитывать при эксплуатации регистратора.
Управление регистратором осуществляется оператором с помощью ПК и специального ПО.

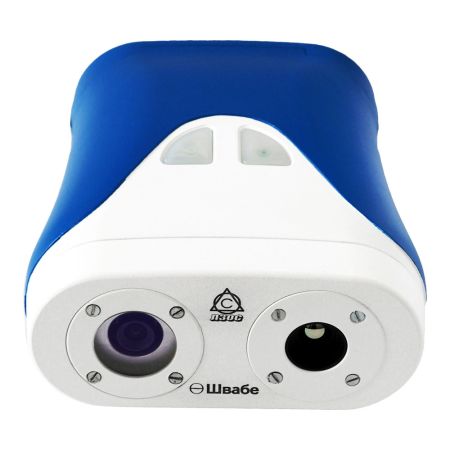

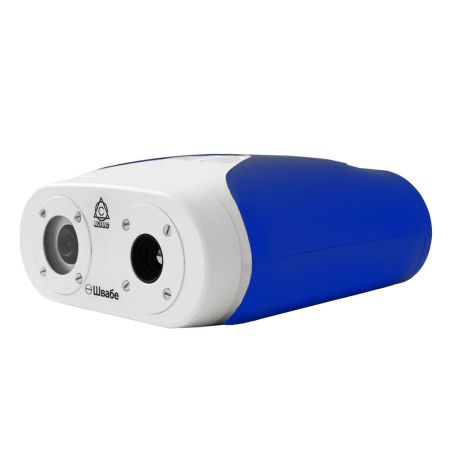

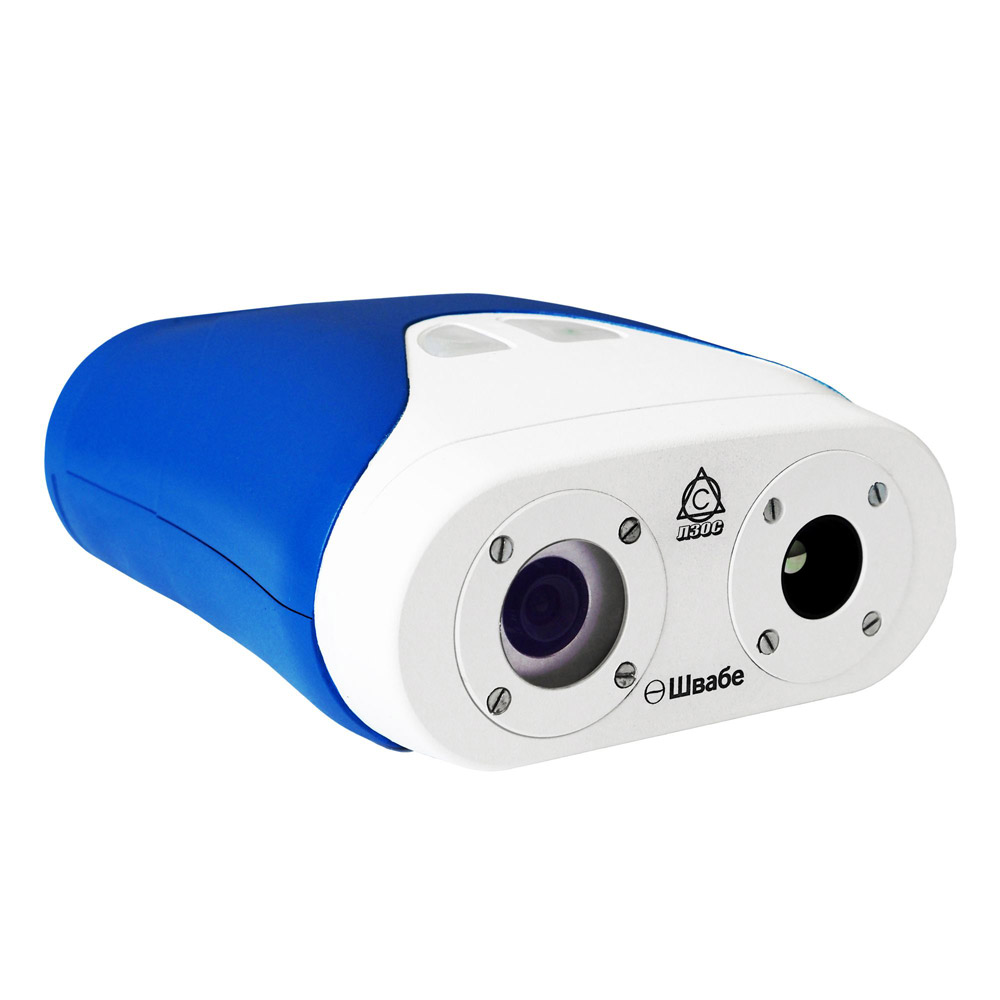

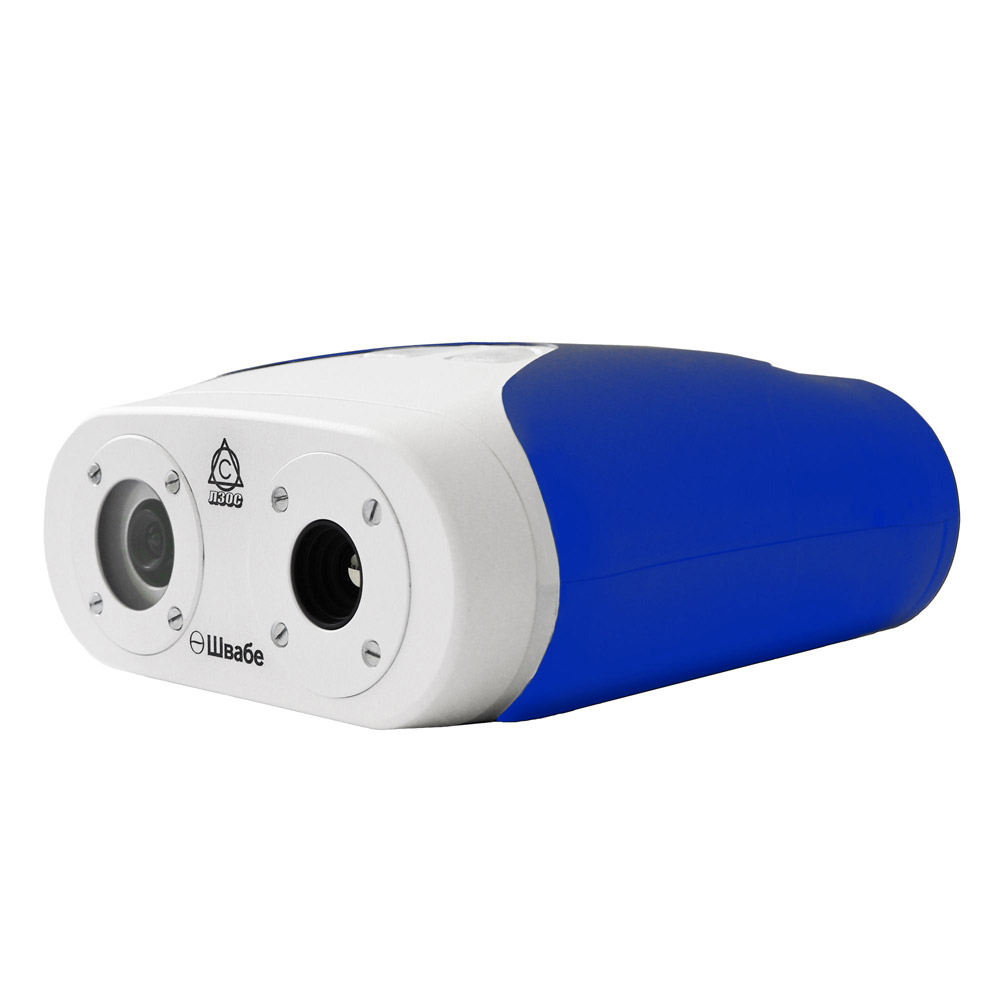

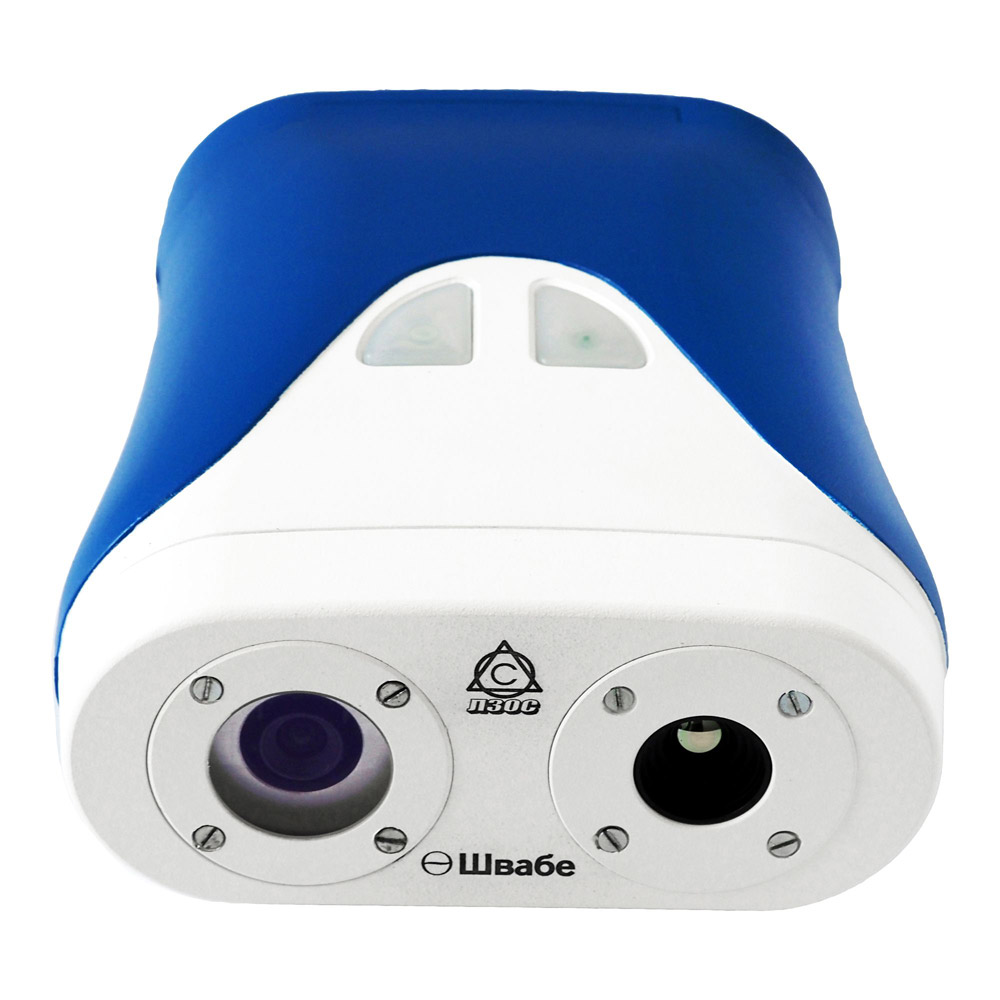

Устройство и работа блока оптического
Блок оптический предназначен для регистрации потока излучения от объекта наблюдения и окружающего фона в двух спектральных диапазонах: в видимом и дальнем ИК.
Блок оптический состоит из тепловизора, видеокамеры и сетевого коммутатора, помещенных в корпус. Тепловизор и видеокамера размещены в корпусе соосно.

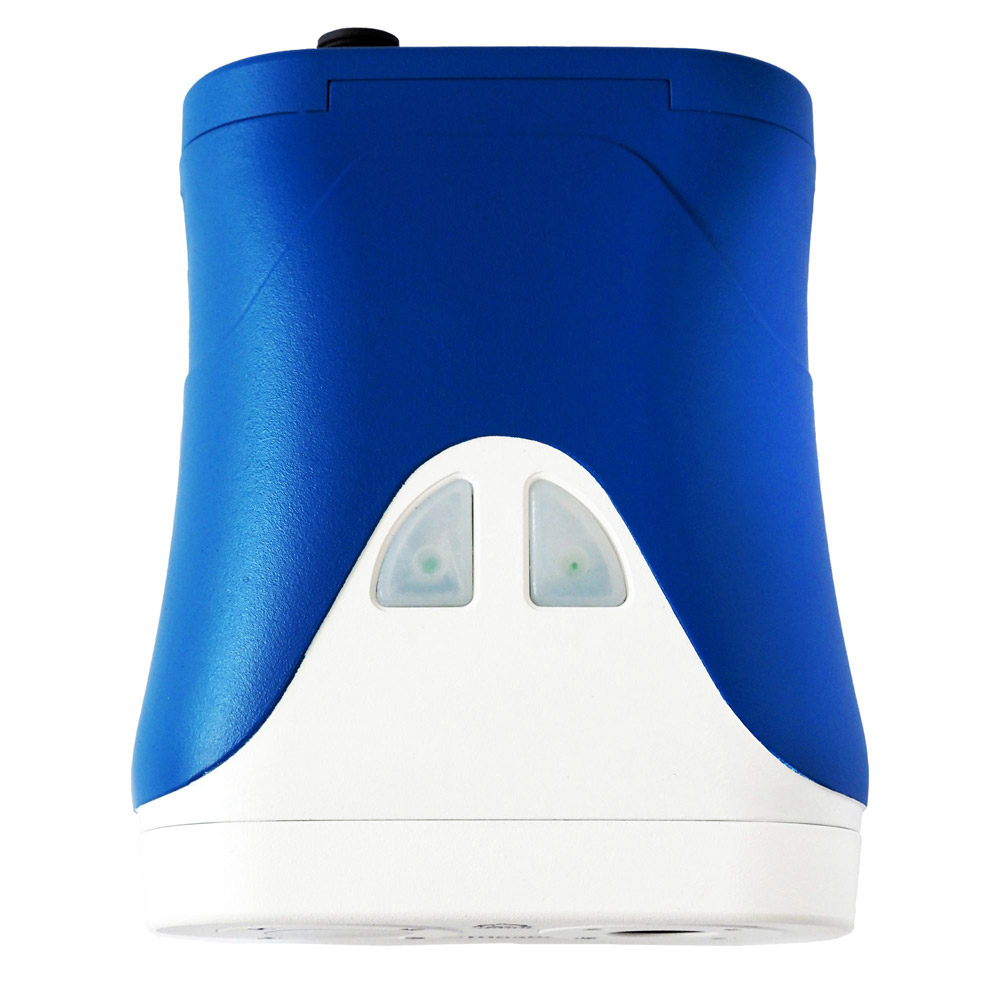

На верхней поверхности корпуса расположены светодиодные индикаторы, отображающие состояние «Питание» (светится постоянно при подаче питания) и «Данные» (мигает при подключении к ПК).
На нижней поверхности корпуса расположено резьбовое отверстие для крепления к поворотной головке.
Передняя панель телевизионного канала имеет защитное стекло, которое защищает от попадания внутрь корпуса пыли.
На поверхность передней линзы ИК-объектива тепловизора нанесено алмазоподобное покрытие, обеспечивающее защиту от механических повреждений.
На задней панели корпуса расположены два разъема для подключения блока питания 12 В и сопряжения с ПК.
Устройство и работа ПК
ПК предназначен для управления работой регистратора.
ПК представляет собой одноплатный компьютер, помещенный в корпус, работающий под управлением предустановленного специального ПО.
На боковых панелях корпуса расположены разъемы для сопряжения с блоком оптическим, монитором, клавиатурой, мышью и подключения блока питания 19 В.
На нижней поверхности корпуса расположены два резьбовых отверстия для крепления к монитору.
Характеристики:
Телевизионный модуль
• Тип детектора: КМОП
• Разрешение детектора: 1920×1080
Тепловизионный модуль
• Тип детектора: неохлаждаемая микроболометрическая матрица
• Разрешение детектора: 320×240
• Шаг элементов детектора, мкм: 17
• Спектральный диапазон, мкм: 8…14
• Кадровая частота, Гц: 12
• Диапазон измеряемой температуры, °С от 27 до 40
• Точность измерения температуры при температуре окружающей среды от +16 до +32°С, °С: 0,5
• Эффективное расстояние определения температур, м: от 2,5 до 4
• Угол обзора по горизонтали, град: 25
Общее
• Протокол передачи данных: HTTP, RTSP
• Сжатие видео: H.264, MJPEG
• Стандарт Ethernet: 100/1000 Base-T
• Потребляемая мощность, ВА: 100
• Напряжение питания: 220±22 В, 50±1 Гц

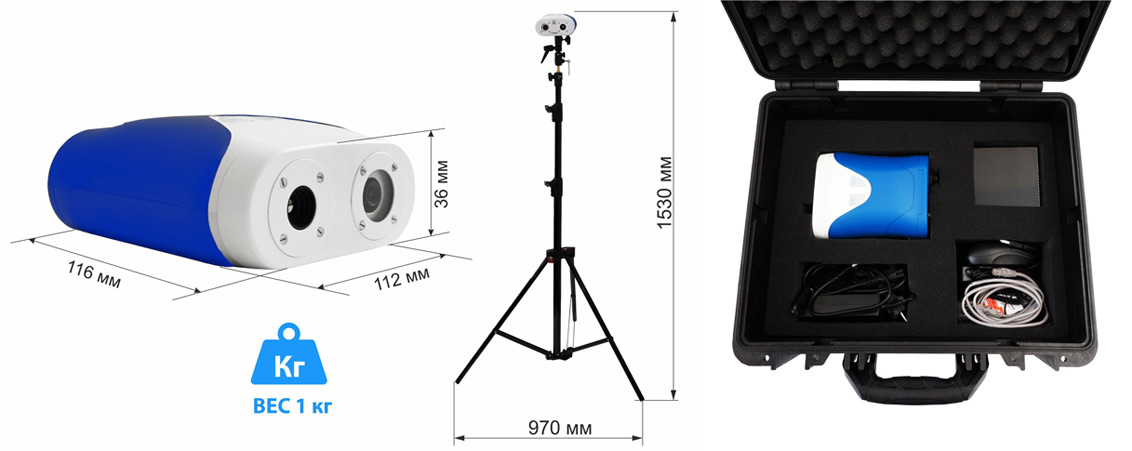

• Габаритные размеры, мм:
- Блок оптический: 193х151х78
- ПК: 112х116х36*
- Монитор: 185х535х345*
- АЧТ: 150х150х120*
- Стойка: 1060х2900*
- Штатив: 970х1530*
• Масса, кг:
- Блок оптический: 1
- ПК: 0,5*
- Монитор: 4*
- АЧТ: 1,9*
- Стойка: 2,6*
- Штатив: 1,5*
Примечание: * Размеры и масса могут изменяться в зависимости от модели
Бренд | Блокпост |
Тип камеры | Биспектральнаая |
Исполнение | Для помещений |
Тип тепловизора | Ручной |
Измерение температуры тела человека | Да |
Тип матрицы | Неохлаждаемый микроболометр |
Угол обзора | 25° |
Максимальное разрешение, Пиксель | 320 х 240 |
Сетевой интерфейс | Ethernet 10/100M |
Видеокодек | H.264, MJPEG |
Аудио | Линейный вход / Линейный выход |
Напряжение питания | 220 В |
Габариты | 193х151х78 мм |
Вес, кг | 1 |
Рабочая температура | от +10°C до +35°C |
Рабочая влажность | не выше 90% без конденсации |
Гарантия | 1 год |
Страна производства | Россия |
