Чтобы увеличить функциональность вашей системы видеонаблюдения, вы можете подключить к программе для IP-камер Macroscop интеллектуальные модули.
Модуль интерактивного поиска значительно ускоряет и упрощает поиск объекта в архиве.
Вы загружаете в программу фото объекта (человека, автомобиля, любого движущегося объекта) или указываете его цвет, размер, положение в кадре и система выдает все похожие объекты, содержащиеся в архивных записях всех камер.
В режиме "перехват" система подаст сигнал, как только похожий объект появится в поле зрения одной из камер.

Возможности:
• Задавать точные размеры объекта или интерактивно в кадре;
• Интерактивно задавать в качестве критерия поиска место в кадре;
• Задавать поиск объекта по фотографии или по образцу из архива;
• Просматривать видеофрагменты, соответствующие появлению в кадре необходимого объекта;
• Поиск по цветам объекта.
• Возможен поиск сразу по нескольким цветам;
• Сохранять видеофрагменты в формате avi.

Что вам потребуется:
• Установить IP-видеокамеры на каждом объекте, где требуется интерактивный поиск.
• Установить программное обеспечение Macroscop версий LS или ST с модулем интерактивного поиска. Стоимость модуля рассчитывается исходя из количества IP-камер, которые будут работать с целью интерактивного поиска и перехвата объектов;
• Подключить IP-видеокамеры к серверу с программным обеспечением Macroscop и интеллектуальным модулем интерактивного поиска для каждой из камер, которые будут использоваться при поиске.

Важно! Версия Macroscop ML не поддерживает работу данного модуля, а в версии Macroscop ST Модуль интерактивного поиска предоставляется бесплатно.


Модуль Интерактивный поиск облегчает поиск людей и движущихся объектов в видеоархиве, предоставляя пользователям следующие возможности:
Интерактивный поиск в архиве движущихся объектов:

• в произвольной прямоугольной области кадра;

• не выходящих за заданные минимальные и максимальные размеры;

• заданных пропорций — вертикальных, горизонтальных или квадратных;

• заданного цвета или сочетания цветов.

Интерактивный поиск людей в архиве:

• любых людей;

• по цветам одежды;

• по образцам из видеоархива или файла изображения.

Межкамерный трекинг:

• хронологически связанный поиск по нескольким камерам человека, предварительно найденного с помощью интерактивного поиска;

• формирование видеоролика из найденных фрагментов;

• построение маршрута на планах — если камеры с найденными фрагментами размещены на планах.

Для корректной работы модуля необходимо правильно расположить камеру и настроить программный детектор движения и непосредственно модуль.

Чтобы использовать модуль, нужно включить и настроить программный детектор движения, после чего включить и настроить сам модуль.
Для этого нужно запустить приложение Настройка Macroscop, перейти на вкладку Камеры, в списке в левой части страницы выбрать камеру и настроить детектор движения на вкладке Детектор движения в правой части страницы.

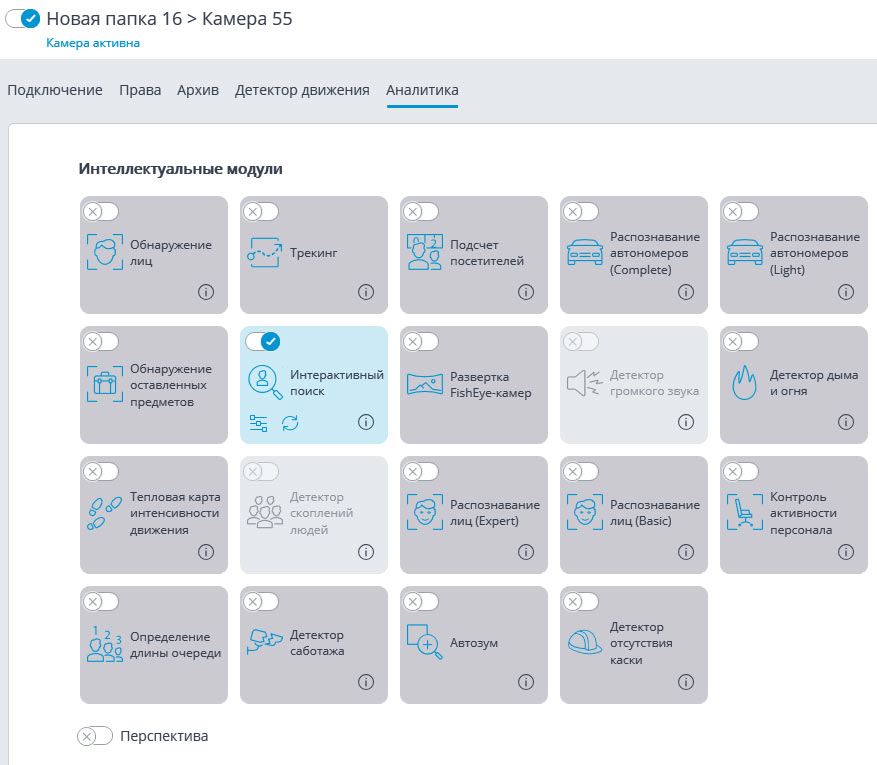

Затем следует переключиться на вкладку Аналитика и включить модуль с помощью переключателя.



По нажатию кнопки открывается окно настройки модуля.

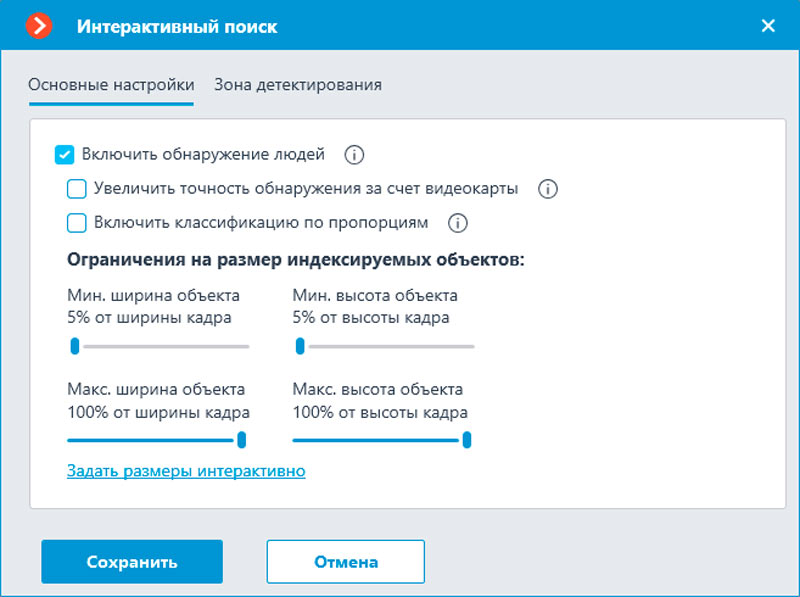

В открывшемся окне следует задать настройки:
Включить обнаружение людей: включает возможности поиска людей по приметам и отслеживания перемещения людей между камерами, но при этом ведёт к увеличению вычислительной нагрузки.
Увеличить точность обнаружения за счет видеокарты: при включении данной опции для обнаружения людей будет использоваться более точный нейросетевой детектор. требующий видеокарту

Для использованием опции Увеличить точность обнаружения за счет видеокарты необходимо установить пакет Macroscop Нейросети с компонентом Интерактивный поиск.

Включить классификацию по пропорциям: включение данной опции позволяет обнаруживать людей в видеопотоке низкого качества, но при этом может привести к увеличению ложных срабатываний. Рекомендуется использовать, если в кадре, кроме людей, отсутствуют другие движущиеся объекты.
Ограничения на размер индексируемых объектов: в данном блоке настроек задаются минимальные и максимальные размеры обнаруживаемых объектов.

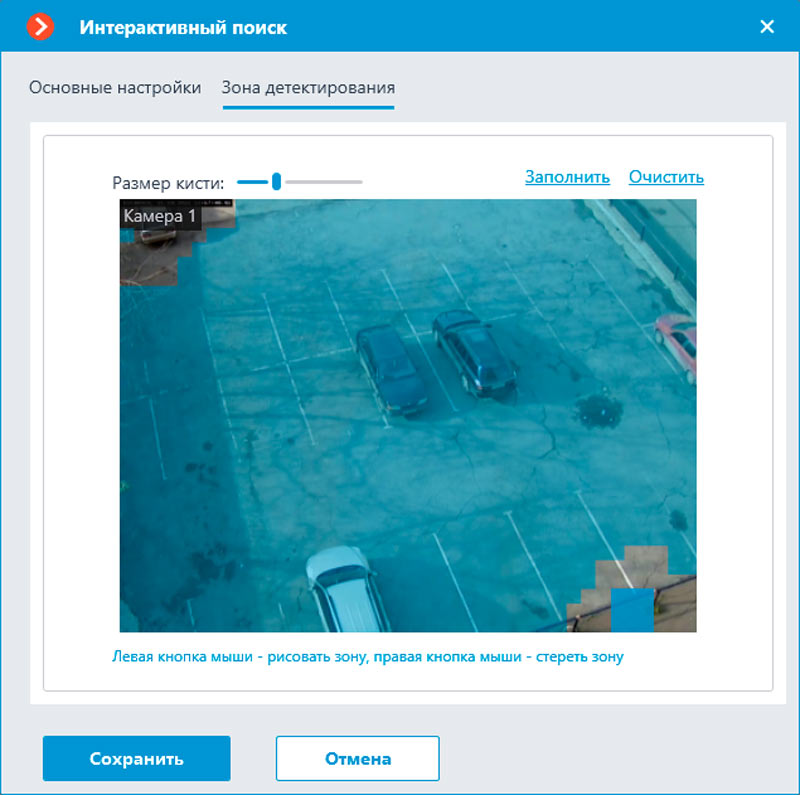

Зона детектирования — область кадра, заполненная в окне настройки полупрозрачной синей заливкой. Для изменения зоны следует пользоваться мышью: левая кнопка служит для заполнения зоны, правая — для очистки. С помощью кнопок Заполнить и Очистить можно соответственно заполнить или очистить всю область кадра. С помощью ползунка можно изменять Размер кисти выделения.



Использование модуля начнется только после применения настроек.

Требования к параметрам видеопотока
Общие:
• Частота кадров должна составлять не менее 10 кадров в секунду;
• Качество сжатия должно быть не ниже среднего.

Для поиска людей:
• Необходимо сохранять пропорции кадра; на растянутом в процессе кодирования камерой кадре люди детектироваться не будут.
• Разрешение кадра должно быть не менее 480x384 пикселей. Рекомендуемые разрешения кадра: 1280х960, 1920x1080.

Требования к расположению камеры
Для поиска людей:

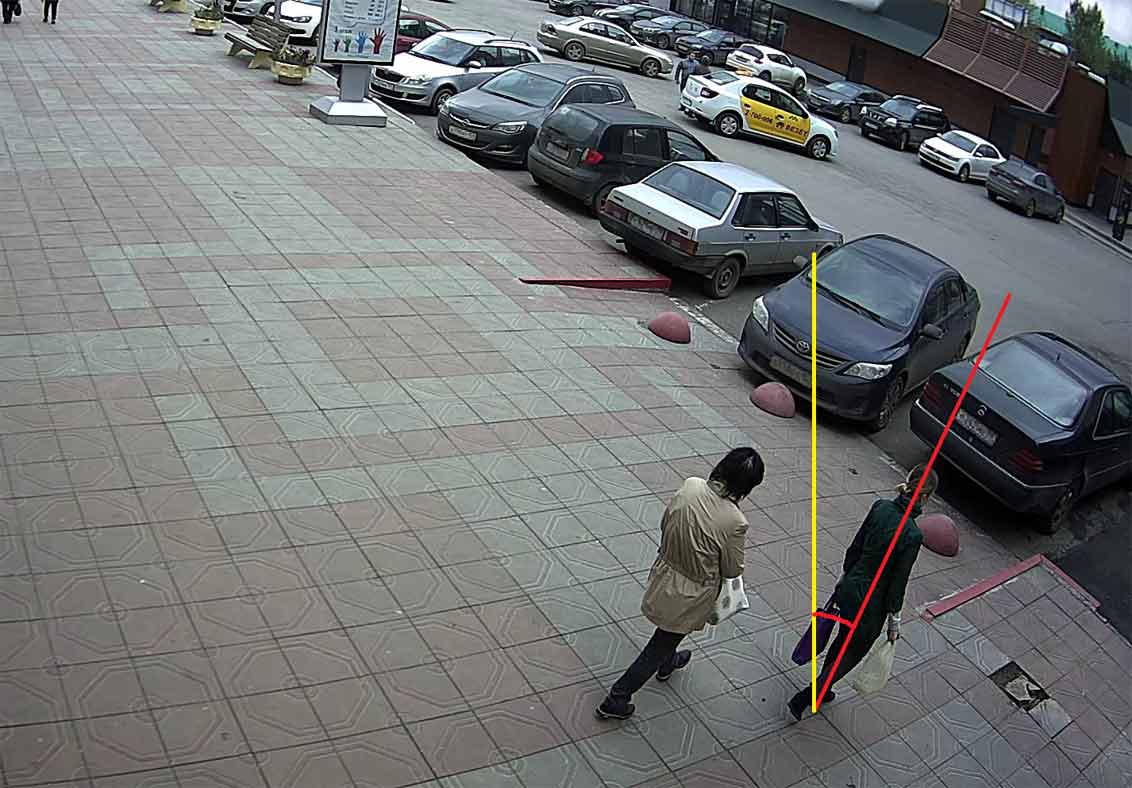

• Люди в кадре должны располагаться вертикально; угол отклонения от вертикали не должен превышать 20 градусов; для этого следует по возможности исключить боковой наклон камеры и перспективные искажения объектива. Ниже приведен пример образования отклонения человека от вертикали за счет перспективных искажений и угла наклона камеры к горизонту.

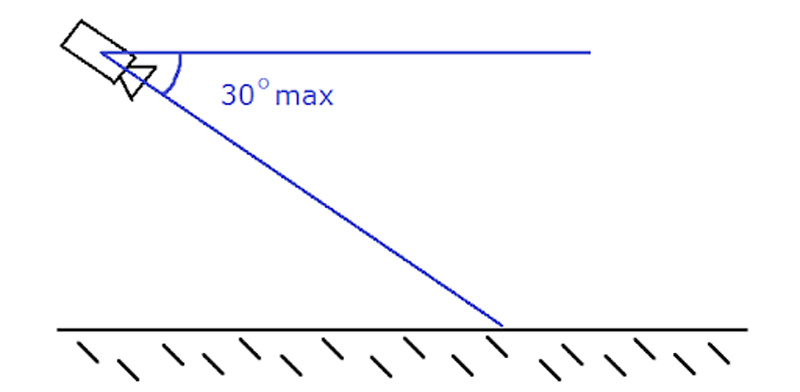

• Камера должна быть расположена почти горизонтально: угол наклона камеры к земле не должен превышать 30 градусов.

Требования к сцене
Общие:
• Требуется корректная и точная работа детектор движения.
• Оптимальным является статичный и однородный фон ненасыщенного оттенка. Разноцветный яркий фон может привести к тому, что цвета объектов будут определяться неправильно.

Для поиска людей:
• Человек не должен существенно перекрываться другими людьми и предметами (перекрытие не должно превышать 30% площади человека).
• Человек в кадре должен быть виден в полный рост.
• Расстояние между верхней границей кадра и фигурой человека должно быть больше 50% высоты этой фигуры. Например, если фигура человека высотой 100 пикс, то между фигурой и верхней границей кадра должно быть не менее 50 пикс.
• Минимальная высота человека, выявляемого модулем, составляет:
- при соотношении сторон кадра 4:3 — 20% от высоты кадра;
- при соотношении сторон кадра 16:9 — 25% от высоты кадра.
• Сложный фон может увеличить количество ложных срабатываний детектора людей.

Для поиска людей по пропорциям:
• Люди должны перемещаться по отдельности, чтобы детектор движения мог различать их.
• Желательно, чтобы люди в кадре были видны в полный рост.
• Размеры людей должны быть достаточны для работы детектора движения: не менее 2% от размера стороны кадра, при этом не менее 8 пикселей.
• Минимальная высота людей будет ограничена настройками минимальных размеров в детекторе движения и в модуле интерактивного поиска. При этом будут использованы те размеры, которые больше. Например, если в детекторе движения минимальная высота детектируемого объекта составляет 5%, а в интерактивном поиске — 10% от высоты кадра, то будут обнаруживаться люди высотой не менее 10% от высоты кадра.

Примеры

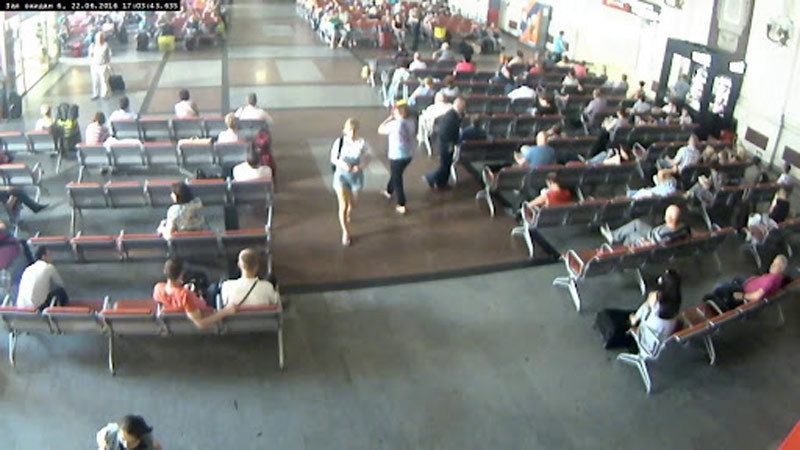

Плохие условия — засветка на объектах, размытое изображение, сложный фон:

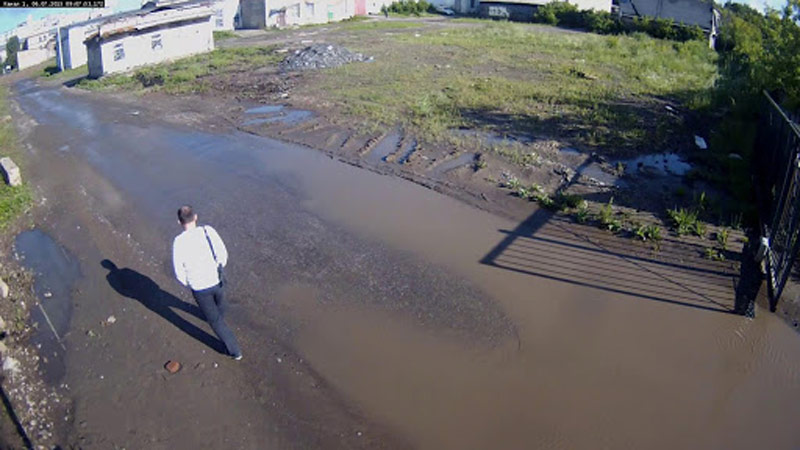

Плохие условия — сильные перспективные искажения на широкоугольной камере приводят к наклону людей в кадре (наклон человека составляет 22 градуса, что превышает допустимое значение в 20 градусов):

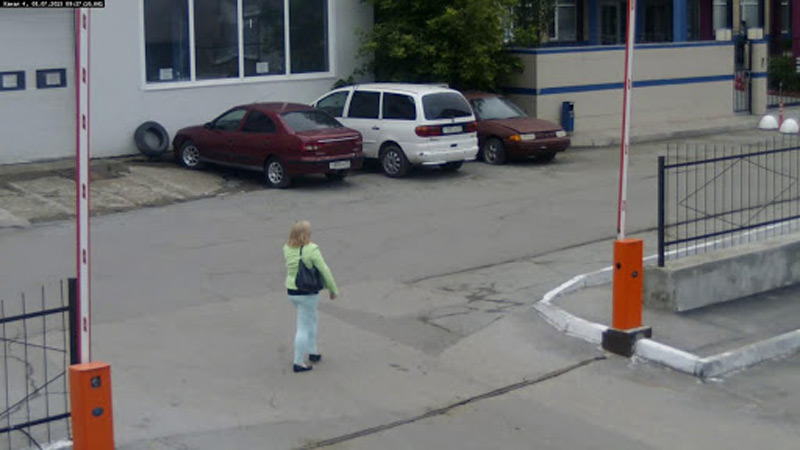

Хорошие условия:



Сравнение цветов, поиск по приметам

Поиск по цветам хорошо работает на людях в одежде ярких насыщенных цветов: красный, зеленый, синий, желтый, фиолетовый и т. п. На одежде белого, черного или серого цвета поиск по цвету работает менее точно.

При поиске по нарисованному образцу следует как можно более точно подбирать оттенок. При этом нужно учитывать, что цвет одежды воспринимаются человеком ярче фактического цвета, фиксируемого камерой.

Межкамерный трекинг
Для построения визуальной траектории перемещения объекта следует разместить камеры на планах. При этом, если камеры размещены на нескольких планах, то необходимо добавить переходы между этими планами.

Производительность
При использовании модуля нагрузка на CPU возрастает при увеличении разрешения и повышении интенсивности движения в кадре.

Поскольку при использовании поиска выполняются большое количество обращений к базе данных, расположенной на сервере, важную роль играет скорость чтения с диска, на котором расположены база данных и архив.

Для использовании данного нейросетевого модуля требуется процессор с поддержкой инструкций AVX.

Также можно (опционально) использовать видеокарту. В таком случае требуется видеокарта (GPU) NVIDIA с индексом вычислительной мощности не ниже 5.0 и объёмом памяти не ниже 3GB; при этом характеристики и производительность видеокарты должны быть не ниже, чем у модели NVIDIA GTX 1050 Ti.

Нейросеть работает только в 64-битной версии Macroscop.

При использовании нейросети она будет задействована только для индексации людей (с целью дальнейшего поиска людей в архиве).
