Настольный терминал Axis Camera Station S9101 MK II

Настольный терминал AXIS Camera Station S9101 - Оптимальное видеонаблюдение для серверных установок.

AXIS Camera Station S9101 — это настольный терминал в микрокомпактном форм-факторе для оптимального видеонаблюдения с высоким разрешением в ограниченном рабочем пространстве. На терминал предустановлено ПО AXIS Camera Station, что сокращает время на- стройки и обеспечивает совместную работу со стоечными серверами AXIS S1032 и AXIS S1048. В систему AXIS S9101 входят проверенные компоненты оборудования и ПО, оптимизированные для видеонаблюдения; в комплект поставки входит также трехлетняя гарантия на оборудование с заменой на месте. AXIS S9101 поддерживает два монитора для получения оптимальной обзорной информации от системы. В комплект поставки входит универсальная клавиатура и компьютерная мышь

Настольный терминал AXIS Camera Station дополняет устройства видеозаписи Axis, обеспечивая быструю настройку рабочей станции в системе видеонаблюдения. В терминал уже загружен клиент AXIS CameraStation и сделаны все настройки, чтобы сократить время установки. В систему AXIS 9101 входят проверенные компоненты оборудования и ПО, оптимизированные для видеонаблюдения; в комплект поставки входит также трехлетняя гарантия на оборудование с заменой на месте.

Преимущества
• Простота установки.
• ПО AXIS Camera Station в комплекте.
• Проверенное высокопроизводительное оборудование.
• Услуга замены оборудования на месте.

Модель AXIS S9101 создана для быстрой установки. В терминал уже загружено все необходимое программное обеспечение, включая клиент ПО для управления видео AXIS Camera Station , что обеспечивает быстрое подключение к серверу. Заранее заданные настройки системы, в частности, для камер и устройств хранения данных, еще больше упрощают установку. Терминал AXIS S9101 поддерживает несколько мониторов для получения наиболее полной обзорной информации. В комплект поставки входит также клавиатура с международной раскладкой и компьютерная мышь.

Компоненты AXIS S9101 оптимизированы так, чтобы терминал удовлетворял требованиям надежного видеонаблюдения с получением изображений высокой четкости. Чтобы исключить простои системы, для входящего в пакет поставки оборудования предусмотрена 3-летняя гарантия с заменой оборудования на месте, а также поддержка программного обеспечения.

Настольный терминал AXIS Camera Station S9101 предлагается в качестве дополнения серверных установок с использованием AXIS S1032 Mk II и AXIS S1048 Mk II.

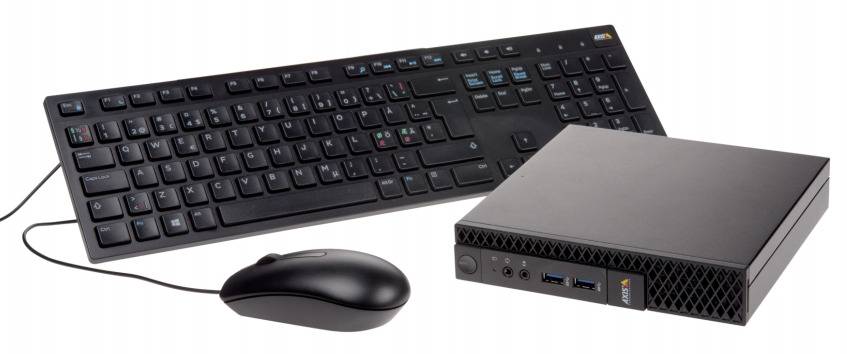

Комплект поставки:
• Настольный терминал AXIS Camera Station S9101
• Компьютерная мышь
• Клавиатура
• Кабель питания
• Документ, содержащий сведения по безопасности и нормативные требования
• Руководство по установке

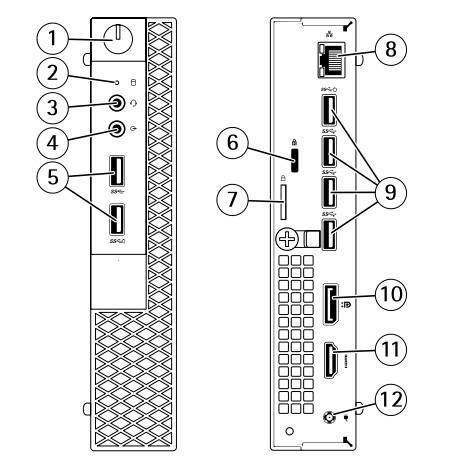

Передняя и задняя панели AXIS S9101

1 Кнопка питания, индикатор питания
2 Индикатор работы накопителя
3 Универсальный аудиоразъем
4 Разъем линейного выхода
5 2 разъема USB 3.1
6 Гнездо для замка Kensington
7 Гнездо для замка безопасности
8 Сетевой разъем
9 4 разъема USB 3.1
10 Разъем Display port 1.2
11 Разъем HDMI 1.4
12 Разъем блока питания

Подсоединение кабелей
Важно! Перед выполнением любых процедур, описанных в данном разделе, ознакомьтесь с информацией по безопасности, которую вы получили при поставке компьютера.
Примечание: Отдельные устройства могут не входить в комплект поставки, если вы их не заказывали.
1. Подсоедините мониторы к разъемам мониторов (в случае S1016 и S9002 используйте разъемы дискретной видеокарты)
2. Подсоедините USB-клавиатуру и мышь.
3. Подсоедините сетевой кабель.
4. Подключите кабель (кабели) питания.
5. Нажмите кнопку питания на мониторе и компьютере.

Настройка программного обеспечения
При подключении питания к компьютеру происходит запуск операционной системы Windows.
Следуя инструкциям на экране, вводите необходимые данные. По окончании настройки Windows автоматически запустится приложение «Начало работы». Следуйте инструкциям, отображаемым на экране.

Конфигурация сети
Устройство AXIS Camera Station может записывать и воспроизводить видео с камер и видеокодеров, подключенных к локальной (LAN) или глобальной (WAN) сети. В зависимости от установки следуйте инструкциям в разделе «Конфигурация сети и настройки безопасности» руководства пользователя AXIS Camera Station.

Начало работы с AXIS Camera Station S9002, S9101 и S9201
Примечание: Прежде чем приступить к выполнению указанных ниже действий, убедитесь в том, что серверное ПО AXIS Camera Station запущено на видеосервере AXIS S1016 Mk II / AXIS S1032 Mk II / AXIS S1048 Mk II.
1. Запустите клиент AXIS Camera Station.
2. Подключитесь к видеосерверу S10. Более подробные сведения можно найти во встроенной справке и руководстве пользователя AXIS Camera Station
3. Выберите камеры и видеокодеры, которые надо добавить.
4. Выберите способы записи и места хранения записей.
5. Проверка настроек и нажатие кнопки Готово, чтобы добавить камеры и начать видеозапись или просмотр с помощью AXIS Camera Station.

Технические характеристики:
• Процессор: Intel® Core™ i3-7100T, 3,4 ГГц, кэш-память 3 МБ, 2C/4T
• Память: 8 ГБ (1 x 8 ГБ), SO-DIMM, 2400 МГц, DDR4, без ECC
• Локальное хранение данных:
• Твердотельный накопитель: 128 ГБ, M.2/SATA
• Видеокарта: Intel® HD Graphics 630
• Операционная система: Microsoft Windows 10 IoT 2016 LTSB
• Передача видеопотока:
- Живой просмотр: Режимы отображения: мультиэкранный (до 25 камер на одном мониторе) или 1 x 4K
- Воспроизведение: Режимы отображения: мультиэкранный 4 x 1080p или 1 x 4K
- Поддержка двух мониторов

Общие характеристики:
• Питание: 65 Вт, внешний блок питания
• Входное напряжение: 90–264 В пер. тока, 50/60 Гц
• Разъемы:
- 6 внешних портов USB 3.1 Gen 1 (2 спереди, 4 сзади)
- 1 порт RJ45 Ethernet
- 1 порт HDMI 1.4
- 1 порт Display Port 1.2
- 1 универсальный аудиоразъем UAJ
- 1 линейный аудиовыход
• Вариант установки: VESA 100 x 100 мм
• Условия эксплуатации: От 5 до 35 °C
• Относительная влажность: 20–80% (без образования конденсата)
• Условия хранения: От -40 до 65 °C
• Соответствие стандартам: FCC, часть 15, раздел B, класс B; ICES-003, класс B; VCCI, класс B; RCM AS/NZS CISPR 32, класс B; KCC KN32, класс B и KN35; EN 62311; EN 55032; EN 55024; EN/IEC 61000-3-2; EN/IEC 61000-3-3; EAC; BSMI; EN 50564; EN 62623; IEC/EN/UL 60950-1
• Размеры: 182 x 33 x 178 мм
• Масса: 1,17 кг
• Принадлежности в комплекте поставки:
• Руководство по установке, клавиатура (раскладка международная или США), блок питания с кабелем, компьютерная мышь, коврик для мыши
• Дополнительные аксессуары: Панель управления охранным видеонаблюдением AXIS T8310
