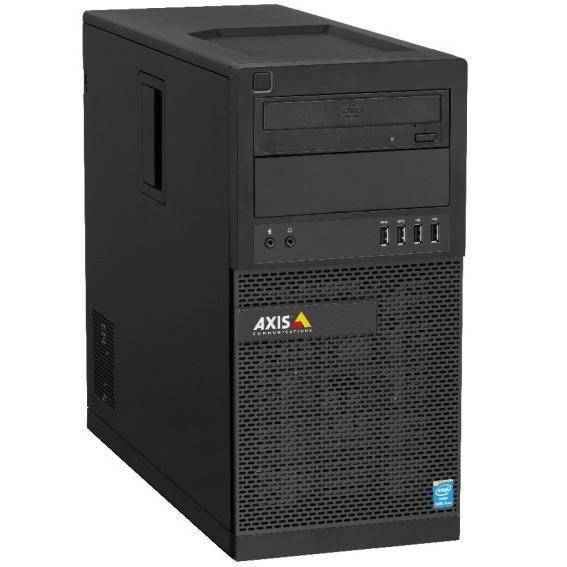

Настольный терминал Axis Camera Station S9002 MK II

Настольный терминал AXIS Camera Station S9002 - эффективное видеонаблюдение для серверных установок с разрешением 4K.

Настольный терминал AXIS Camera Station S9002 дополняет устройства видеозаписи AXIS S1032 и AXIS S1048, обеспечивая быструю настройку рабочей станции в системе видеонаблюдения. В терминал уже загружен клиент AXIS Camera Station и сделаны все настройки, чтобы сократить время установки.

Преимущества
• Простота установки.
• Клиент AXIS Camera Station в комплекте.
• Проверенное высокопроизводительное оборудование.
• До трех видеопотоков с разрешением 4K
• Поддержка четырех мониторов.

Модель AXIS S9002 создана для быстрой установки. В терминал уже загружено все необходимое программное обеспечение, включая клиент ПО для управления видео AXIS Camera Station, что обеспечивает быстрое подключение к серверу. Заранее заданные настройки системы, в частности, для камер и устройств хранения данных, еще больше упрощают установку. AXIS S9002 поддерживает четыре монитора для получения оптимальной обзорной информации от системы. В комплект поставки входит также клавиатура с международной раскладкой и компьютерная мышь.

Такие компоненты оборудования как жесткий диск, видеокарта, а также емкость устройства хранения данных протестированы и рекомендованы для использования в системе надежного видеонаблюдения с высоким качеством изображения. Дополнительная гарантия работоспособности системы. Пакет поставки включает трехлетнюю гарантию на оборудование с заменой компонентов на месте.

Комплект поставки:
• Настольный терминал AXIS Camera Station S9002
• Компьютерная мышь
• Клавиатура
• Кабель питания
• Адаптеры Mini DisplayPort (AXIS S9002)
• Документ, содержащий сведения по безопасности и нормативные требования
• Руководство по установке

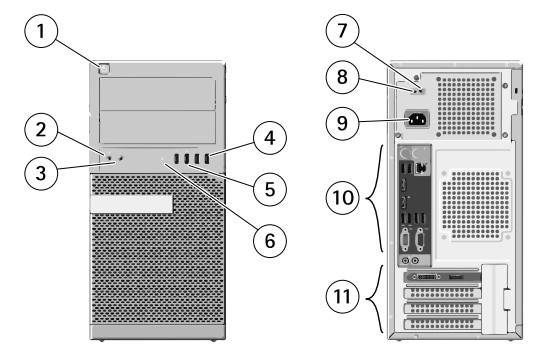

Общий вид устройства

1 Кнопка питания, индикатор питания
2 Разъем микрофона
3 Разъем наушников
4 2 разъема USB 2.0
5 2 разъема USB 3.0
6 Индикатор работы накопителя
7 Диагностический световой индикатор блока питания
8 Диагностическая кнопка блока питания
9 Разъем питания
10 Разъемы задней панели
11 Видеокарта

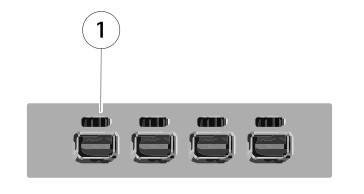

Панель видеокарты AXIS S9002

1 Разъемы Mini DisplayPort (4 шт.)

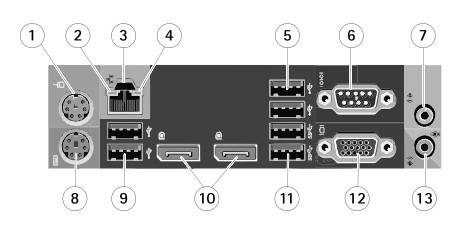

Задняя панель AXIS S1016 Mk II / AXIS S9002

1 Разъем PS/2 для подключения мыши
2 Световой индикатор нормального подключения к сети
3 Сетевой разъем
4 Световой индикатор активности сети
5 Разъемы USB 2.0 (2 шт.)
6 Не используется (последовательный разъем)
7 Разъем линейного выхода/громкоговорителя
8 Разъем PS/2 для подключения клавиатуры
9 Разъемы USB 2.0 (2 шт.)
10 Не используются (разъемы DisplayPort (2 шт.))
11 Разъемы USB 3.0 (2 шт.)
12 Не используется (разъем VGA)
13 Разъем линейного входа/микрофона

Подсоединение кабелей
Важно! Перед выполнением любых процедур, описанных в данном разделе, ознакомьтесь с информацией по безопасности, которую вы получили при поставке компьютера.
Примечание: Отдельные устройства могут не входить в комплект поставки, если вы их не заказывали.
1. Подсоедините мониторы к разъемам мониторов (в случае S1016 и S9002 используйте разъемы дискретной видеокарты)
2. Подсоедините USB-клавиатуру и мышь.
3. Подсоедините сетевой кабель.
4. Подключите кабель (кабели) питания.
5. Нажмите кнопку питания на мониторе и компьютере.

Настройка программного обеспечения
При подключении питания к компьютеру происходит запуск операционной системы Windows.
Следуя инструкциям на экране, вводите необходимые данные. По окончании настройки Windows автоматически запустится приложение «Начало работы». Следуйте инструкциям, отображаемым на экране.

Конфигурация сети
Устройство AXIS Camera Station может записывать и воспроизводить видео с камер и видеокодеров, подключенных к локальной (LAN) или глобальной (WAN) сети. В зависимости от установки следуйте инструкциям в разделе «Конфигурация сети и настройки безопасности» руководства пользователя AXIS Camera Station.

Начало работы с AXIS Camera Station — S1016 Mk II
Запуск клиента AXIS Camera Station сопровождается автоматическим запуском мастера «Начало работы с AXIS Camera Station». Мастер «Начало работы с AXIS Camera Station» позволяет быстро добавить камеры, выполнить настройку и приступить к видеозаписи после выполнения следующих действий:
1. Регистрация предустановленных лицензий.
2. Подключение к локальному серверу S10.
3. Выбор камер и видеокодеров, которые надо добавить.
4. Выбор способов записи и места хранения записей.
5. Проверка настроек и нажатие кнопки Готово, чтобы добавить камеры.
6. Включение видеозаписи и просмотра с помощью системы AXIS Camera Station.
Более подробные сведения можно найти во встроенной справке и руководстве пользователя AXIS Camera Station

Начало работы с AXIS Camera Station S9002, S9101 и S9201
Примечание
Прежде чем приступить к выполнению указанных ниже действий, убедитесь в том, что серверное ПО AXIS Camera Station запущено на видеосервере AXIS S1016 Mk II / AXIS S1032 Mk II / AXIS S1048 Mk II.
1. Запустите клиент AXIS Camera Station.
2. Подключитесь к видеосерверу S10. Более подробные сведения можно найти во встроенной справке и руководстве пользователя AXIS Camera Station
3. Выберите камеры и видеокодеры, которые надо добавить.
4. Выберите способы записи и места хранения записей.
5. Проверка настроек и нажатие кнопки Готово, чтобы добавить камеры и начать видеозапись или просмотр с помощью AXIS Camera Station.

Технические характеристики:
Примечание: Комплекты поставки в разные регионы могут отличаться друг от друга. Ниже приведены только те технические характеристики, которые требуются при поставке компьютера согласно законодательству. Чтобы получить подробные сведения о конфигурации вашего компьютера, нажмите кнопки «Пуск > Справка» и выберите пункт просмотра информации о компьютере.

Питание AXIS S9002
• Напряжение: От 90 до 264 В пер. тока
• Плоская батарея: Плоская литиевая батарея CR2032, 3 В
• Мощность: 155 Вт
• Макс. тепловыделение: 529 БТЕ/час (Тепловыделение рассчитывается по номинальной мощности, получаемой от сети энергоснабжения)

Физические параметры AXIS S9002
• Высота: 360 мм
• Ширина: 175 мм
• Глубина: 417 мм
• Вес (только компьютер): 8 кг

Условия окружающей среды
• Рабочая температура: От 5 до 35 °C (до 45 °C (при мощности процессора не более 65 Вт; без использования дискретной видеокарты)
