Рентгеновская установка для досмотра багажа: как выбрать лучшую и не переплатить?

Рентгеновские установки для досмотра багажа являются критически важным компонентом современных протоколов безопасности, особенно в транспортных узлах, таких как аэропорты, железнодорожные станции и автовокзалы и на объектах критической инфраструктуры.

Эти сложные устройства используют передовые технологии визуализации для сканирования и анализа содержимого багажа и других предметов, чтобы предотвратить проникновение запрещенных предметов, оружия и контрабанды в охраняемые зоны.

По мере увеличения объема глобальных перевозок и эволюции угроз безопасности, технологии, лежащие в основе рентгеновских установок для инспекции багажа, непрерывно развиваются.

Этот анализ исследует текущее состояние рентгеновских установок для инспекции багажа, их технологические основы, их значение в протоколах безопасности и возможные дальнейшие пути развития.

Мы потратили 17 лет на то, чтобы выяснить, как выбрать рентгеновскую установку для досмотра багажа, и написали самое полное руководство (вы его читаете!). Вот некоторые, на которые стоит обратить внимание при выборе.

Оглавление

1. Что может обнаружить современная рентгеновская установка?
2. Метод излучения
2.1. Проникающее излучение
2.2. Обратно рассеянное излучение
2.3. Комбинация технологий
3. Устройства с двойной энергией рентгеновского излучения
4. Виды рентгеновских установок
4.1. Портативная рентгеновская установка
4.2. Рентгеновская установка для почтовой корреспонденции
4.3. Рентгеновская установка для досмотра багажа
4.4. Рентгеновская установка для объемного груза и паллет
4.5. Рентгеновская установка для досмотра автомобилей
5. Текущие проблемы при использовании рентгеновских установок
5.1. Контрмеры
6. Заключение: Безопасность Превыше Всего

Что может обнаружить современная рентгеновская установка?

Современные рентгеновские установки для досмотра багажа (их еще называют интроскопы) способны обнаруживать широкий спектр объектов благодаря использованию передовых технологий, таких как рентгеновская визуализация, двойной энергией рентгеновского излучения и компьютерной томографии (КТ).

Вот основные категории объектов, которые могут быть обнаружены с помощью этих устройств:

1. Металлические объекты

• Оружие: пистолеты, ножи, боеприпасы и другие виды оружия.
• Инструменты: отвертки, молотки, плоскогубцы и другие инструменты, которые могут быть использованы как оружие.
• Электроника: компоненты взрывных устройств, батареи и другие электронные устройства, которые могут представлять угрозу.

2. Взрывчатые вещества и их компоненты

• Промышленные взрывчатые вещества: такие как динамит, аммонит и другие.

• Самодельные взрывчатые вещества (СВУ): компоненты для изготовления взрывных устройств, такие как нитрат аммония, топливо, и детонаторы.

• Химические вещества: различные химические компоненты, которые могут быть использованы для создания взрывчатых веществ.


3. Наркотики и другие запрещенные вещества

• Наркотики: кокаин, героин, метамфетамин и другие наркотические вещества.

• Запрещенные вещества: запрещенные медикаменты и вещества, требующие специального разрешения для перевозки.


4. Органические и неорганические материалы

• Жидкости и гели: жидкие взрывчатые вещества, химические реагенты.

• Пластмассы и полимеры: компоненты взрывных устройств и других опасных предметов, которые могут быть сделаны из пластика.


5. Острые предметы и инструменты

• Лезвия: ножи, скальпели, бритвы и другие острые предметы.

• Иглы и шприцы: медицинские инструменты, которые могут быть использованы в злонамеренных целях.


Современные интроскопы предоставляют возможность быстрого и точного сканирования багажа, значительно повышая уровень безопасности в транспортных узлах и любых других охраняемых объектах.

Метод излучения

Рентгеновские лучи взаимодействуют с объектом, тремя способами:

• Прохождение через объект

• Поглощение объектом

• Рассеивание от объекта


Поэтому все рентгеновские установки можно разделить на две группы по используемому методу излучения.

Проникающее излучение

Метод проникающего излучения (Transmission X-ray) основывается на способности рентгеновских лучей проходить через объект и измерении степени их поглощения различными материалами. Этот метод широко используется благодаря своей способности предоставлять высококачественные детализированные изображения внутренних структур объектов, что особенно важно для выявления скрытых таких объектов как взрывчатые вещества и оружие.
Изображение формируется на основе различий в плотности материалов, через которые прошли лучи​

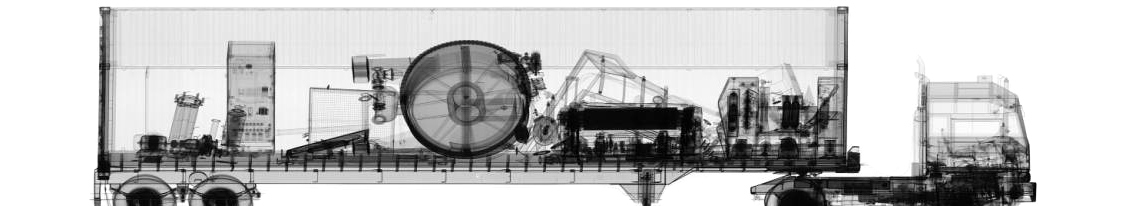

Изображение автомобиля, полученное методом проникающего излучения

При прохождении рентгеновских лучей через объекты, объекты с большей плотностью блокируют или поглощают больше рентгеновских лучей, чем объекты с меньшей плотностью. Эти плотные объекты создают характерные «теневые» изображения, похожие на медицинские рентгеновские снимки.

Преимущества:

1. Высокая проникающая способность: Позволяет получить четкое изображение внутренних структур объекта, обнаруживая скрытые предметы даже материалами с высокой плотностью.

2. Высокая разрешающая способность: Дает возможность различать мелкие детали и объекты с высокой точностью.

3. Широкое распространение и доступность: Метод хорошо исследован и широко используется в системах безопасности, что упрощает интеграцию и эксплуатацию.


Недостатки:

1. Радиационная нагрузка: Требует более тщательного контроля безопасности для операторов и окружающей среды.

2. Большие размеры: Обычно интроскопы с проникающим излучением имеют большие габариты.


Обратно рассеянное излучение

Метод обратно рассеянного излучения ( Backscatter X-ray) отличается тем, что измеряет излучение, рассеянное обратно от объекта. Этот эффект первичного рассеяния известен как « комптоновское рассеяние».

Изображение автомобиля, полученное методом обратного рассеяния

Этот метод особенно чувствителен к материалам с низким атомным номером, таким как органические вещества, что делает его незаменимым для обнаружения наркотиков и взрывчатых веществ. Это самая эффективная технология для обнаружения органических материалов на сегодняшний день.

Преимущества:

1. Безопасность: Радиационная нагрузка значительно ниже, что делает метод более безопасным для операторов и окружающих.

2. Компактность: Оборудование для метода обратно рассеянного излучения обычно компактнее и легче интегрируется в различные среды.

3. Обнаружение органических материалов: Этот метод особенно эффективен для обнаружения органических материалов, таких как взрывчатые вещества, наркотики и прочее.


Недостатки:

1. Ограниченная проникающая способность: Менее эффективен для обнаружения объектов, скрытых под материалами, обладающими высокой плотностью.

2. Низкое разрешение: Изображения могут быть менее четкими и подробными по сравнению с методом проникающего излучения.


Комбинация технологий

Оба метода имеют свои преимущества и недостатки, и выбор между ними зависит от конкретных требований и условий эксплуатации.
Во многих случаях, лучшим решением будут комбинированные устройства, использующие оба метода.

Устройства с двойной энергией рентгеновского излучения

Передовые интроскопические системы используют технологию двойной энергии рентгеновского излучения, которая различает материалы на основе их атомного номера.

Эти системы генерируют два рентгеновских луча на разных уровнях энергии, что позволяет различать органические, неорганические и металлические материалы.

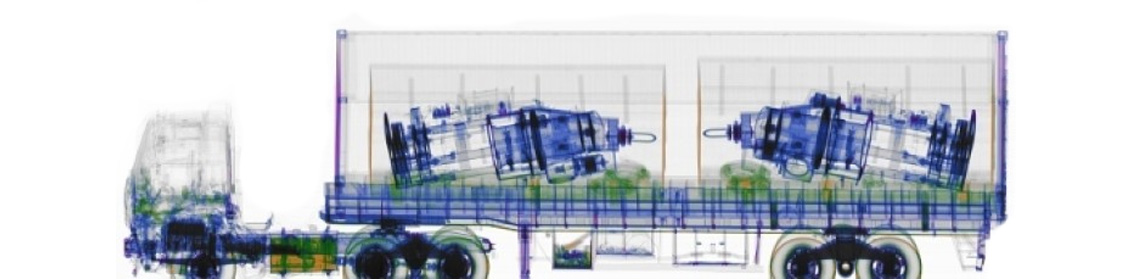

Изображение с двойной энергией окрашивает изображение в зависимости от типа материала

Эта возможность улучшает способность оператора идентифицировать различные вещества, что облегчает обнаружение взрывчатых веществ, наркотиков и другой контрабанды.

Виды рентгеновских установок

За несколько десятков лет развития индустрии, рентгеновские установки стали узкоспециализированными, т.е. заточенными на выполнение какой-то одной задачи. Давайте пробежимся по основным их видам.

Портативная рентгеновская  установка

Портативные интроскопы играют важную роль в условиях, когда необходимо быстро и эффективно проводить досмотр багажа, предметов и людей вне стационарных пунктов досмотра.

• Ручные рентгеновские установки — 9 моделей


Они используются для обеспечения безопасности в местах массового скопления людей, на временных контрольно-пропускных пунктах, а также в ситуациях, требующих оперативного реагирования. Как правило, устройства могут обеспечивать связь через Wi-Fi, Bluetooth, GPS и LTE, а также синхронизацию с облачным хранилищем данных.

Рентгеновская установка для почтовой корреспонденции

Интроскопы для досмотра почтовой корреспонденции используются для обеспечения безопасности и предотвращения отправки и получения запрещенных или опасных предметов через почтовые службы.

• Рентгеновская установка для почтовой корреспонденции — 30 моделей


С развитием электронной коммерции и увеличением объема почтовых отправлений, необходимость в эффективных методах досмотра корреспонденции становится все более актуальной.

Рентгеновская установка для досмотра багажа

Один из самых распространенных и востребованных видов рентгеновской установки. Необходимость в их использовании обусловлена высоким уровнем угрозы террористической угрозы и контрабанды.

• Рентгеновская установка для сумок и ручной клади — 90 моделей

• Рентгеновская установка для досмотра багажа — 73 модели


Они позволяют быстро и эффективно проверять содержимое сумок, выявляя запрещенные предметы, такие как оружие, взрывчатые вещества и другие опасные материалы.

Рентгеновские установки для досмотра сумок и ручной клади устанавливают в следующих местах:

• Аэропорты: В зонах регистрации, перед контрольными пунктами и в зонах безопасности для досмотра ручной клади пассажиров.

• Железнодорожные и автобусные станции: В зонах досмотра перед посадкой на транспортное средство.

• Метрополитены: На входах в метро для обеспечения безопасности пассажиров.

• Мероприятия массового скопления людей: На концертах, спортивных соревнованиях и других массовых мероприятиях для досмотра сумок посетителей.

• Государственные учреждения: В зданиях правительственных организаций и офисах для обеспечения безопасности сотрудников и посетителей.


Мы рекомендуем использовать энергетические двухракурсные установки, они позволяют добиваться качественной инспекции за минимальное время.

Рентгеновские установки для досмотра сумок и ручной клади являются важным элементом системы безопасности в современных транспортных узлах и общественных местах.

Их распространенность обусловлена высокой эффективностью, точностью и способностью быстро обрабатывать большие объемы багажа. Выбор конкретного типа рентгеновской установки зависит от специфических условий эксплуатации и уровня требуемой безопасности.

Рентгеновская установка для объемного груза и паллет

Рентгеновские установки для досмотра объемных грузов и паллет играют ключевую роль в обеспечении безопасности на таможенных постах и в логистических центрах. Они позволяют эффективно и быстро проверять крупные объекты на наличие контрабандных товаров, взрывчатых веществ и других угроз.

Для сканирования объемных грузов необходимо использовать метод проникающего излучения, он позволяет получать изображения внутренней структуры объектов, проходя даже через плотные материалы.

Также целесообразно использовать двухэнергетическую технологию, она позволяет различать органические и неорганические материалы, улучшая точность обнаружения угроз.

• Рентгеновская установка для объемного груза / паллет — 41 модель


Конвейер является критически важной частью рентгеновской установки для досмотра объемного груза и паллет. Она обеспечивает стабильное и равномерное движение груза через рентгеновскую зону, что позволяет получать качественные и детализированные изображения.

Лента конвейера изготавливается из прочного и гибкого материала, способного выдерживать вес больших грузов и паллет. Часто имеет антистатическое покрытие, чтобы уменьшить накопление пыли и грязи.

Рентгеновская установка для досмотра автомобилей

Современные транспортные системы требуют усиленного контроля для предотвращения контрабанды, перевозки оружия, взрывчатых веществ и наркотиков.

• Рентгеновская установка для автотранспорта — 9 моделей


Досмотр автотранспорта является одной из наиболее сложных задач, особенно когда речь идет о крупногабаритных грузах, таких как морские и железнодорожные контейнеры, и транспортных средств которые их перевозят, это требует значительных трудозатрат и времени​​.

Текущие проблемы при использовании рентгеновских установок

Ложные срабатывания и ошибки пропуска запрещенных объектов

Одной из основных проблем с интроскопами для инспекции багажа являются ложные срабатываний и ошибок пропуска.

Ложные срабатывания происходят, когда система ошибочно определяет безвредный предмет как угрозу, что приводит к ненужным задержкам и дополнительным проверкам.

Причина в том, что установленные в интроскопах детекторы имеют завышенный уровень чувствительности, в результат они часто срабатывают на незначительные предметы.

Ошибки пропуска, с другой стороны, случаются, когда система не обнаруживает реальную угрозу, что потенциально ставит под угрозу безопасность. Улучшение точности этих систем является постоянной целью для производителей и специалистов по безопасности.

Обучение операторов

Эффективность интроскопов для инспекции багажа во многом зависит от навыков и опыта операторов.

Эти профессионалы должны уметь точно интерпретировать изображения, создаваемые машинами, и быстро принимать решения относительно потенциальных угроз. Комплексное и непрерывное обучение необходимо для обеспечения того, чтобы операторы были компетентны в использовании технологии и выявлении угроз.

Проблемы конфиденциальности

Использование передовых технологий визуализации вызывает опасения по поводу конфиденциальности пассажиров. Некоторые люди могут чувствовать себя неудобно при мысли о том, что их багаж будет просканирован и, возможно, раскроет личные вещи.

Балансировка необходимости в безопасности с уважением к конфиденциальности является постоянной проблемой для транспортных властей и разработчиков технологий.

Контрмеры

Искусственный интеллект и машинное обучение

Интеграция искусственного интеллекта (ИИ) и машинного обучения (МО) позволяет значительно улучшить процесс инспекции багажа.


Алгоритмы ИИ и МО обучены распознаванию шаблонов и аномалий на рентгеновских изображениях, что значительно улучшает точность обнаружения и сокращает количество ложных срабатываний и ошибок пропуска.

Эти технологии также могут помочь в автоматизации рутинных задач проверки, позволяя операторам сосредоточиться на более сложных случаях.

Улучшенные технологии визуализации

Современные разработки в области технологий визуализации могут еще больше улучшить возможности интроскопов для досмотра багажа. Инновации, такие как гиперспектральная визуализация, которая захватывает данные на нескольких длинах волн, могут предоставить еще более подробную информацию о содержимом багажа.
Кроме того, улучшения в технологии детекторов могут повысить разрешение изображений и сократить время сканирования.

Интеграция с другими системами безопасности

Будущее интроскопов для инспекции багажа также может включать более широкую интеграцию с другими системами безопасности, такими как металлодетекторы, сканеры всего тела и системы видеонаблюдения.

Объединяя данные из нескольких источников, персонал безопасности может получить более комплексное представление о потенциальных угрозах и принимать более обоснованные решения. Такой интегрированный подход может повысить общую безопасность и упростить процесс проверки.

Заключение: Безопасность Превыше Всего

Рентгеновская установка — это не просто технология, это инвестиция в безопасное будущее. Они представляют собой сочетание инноваций и практичности, которое помогает директорам по безопасности обеспечивать защиту на высшем уровне.

В мире, где угрозы постоянно эволюционируют, интроскопы предлагают надежное решение для поддержания порядка и спокойствия.
