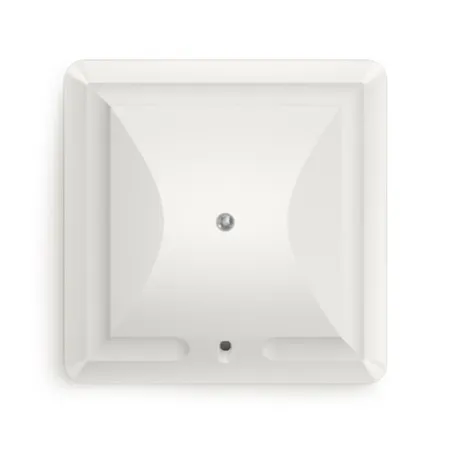

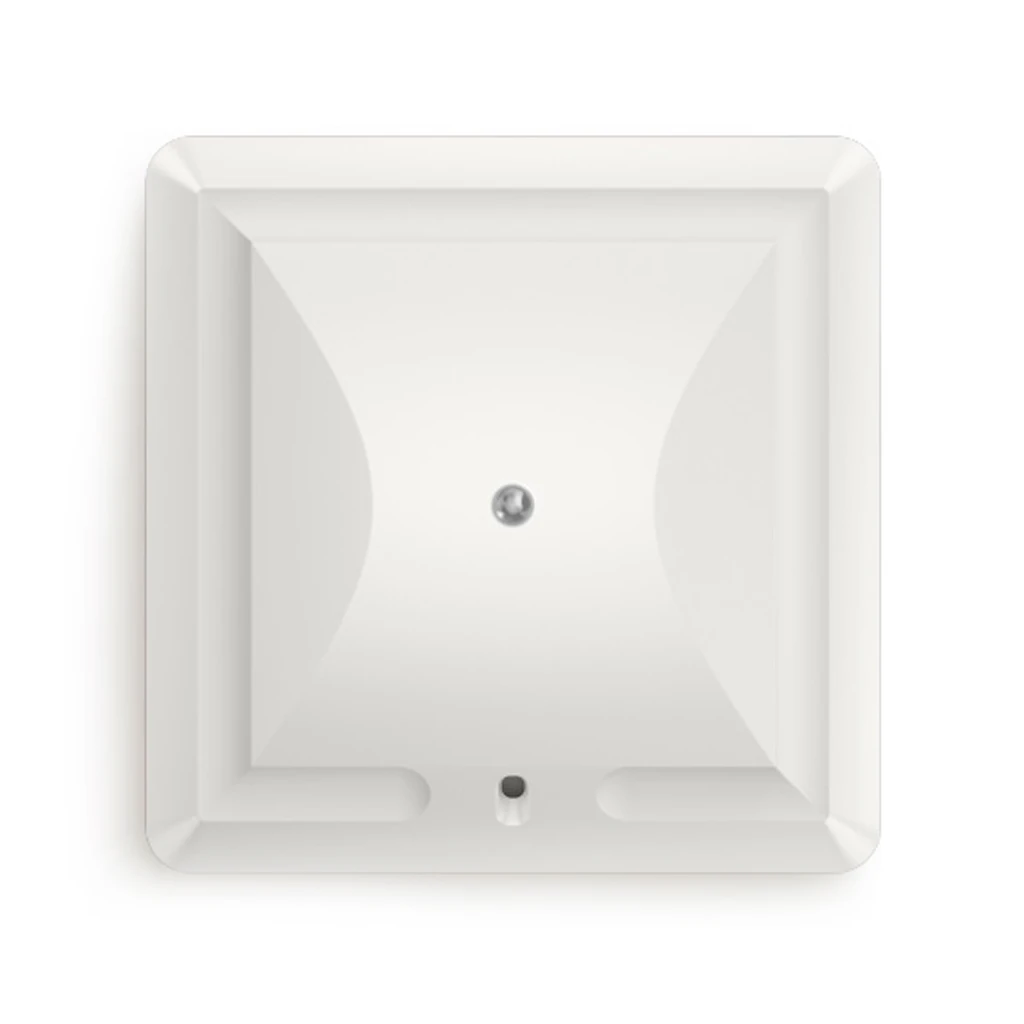

Датчик разбития стекла «Си-Норд СН-Стекло» — это радиоканальный поверхностный звуковой извещатель, предназначенный для обнаружения разрушения оконных стекол и передачи сигнала тревоги в систему охраны. Устройство эффективно фиксирует акустический импульс, возникающий при ударе или разрушении стекла, и формирует извещение о тревоге. Кроме того, при подключении дополнительного геркона датчик может контролировать открытие оконных рам, форточек или дверей, выполняя сразу две функции — звукового и магнитоконтактного извещателя.
Датчик работает в составе охранных приборов компании «Си-Норд», использующих радиопротокол «СН-Контакт-Р». Радиоканальное подключение избавляет от необходимости прокладывать кабель, обеспечивая простую и быструю установку. Встроенный микрофон реагирует на специфический спектр звука разбития стекла, а электронная схема анализа исключает ложные срабатывания от посторонних шумов. Для повышения надежности предусмотрена 4-уровневая регулировка чувствительности, настраиваемая через охранный прибор или дистанционно по USB.

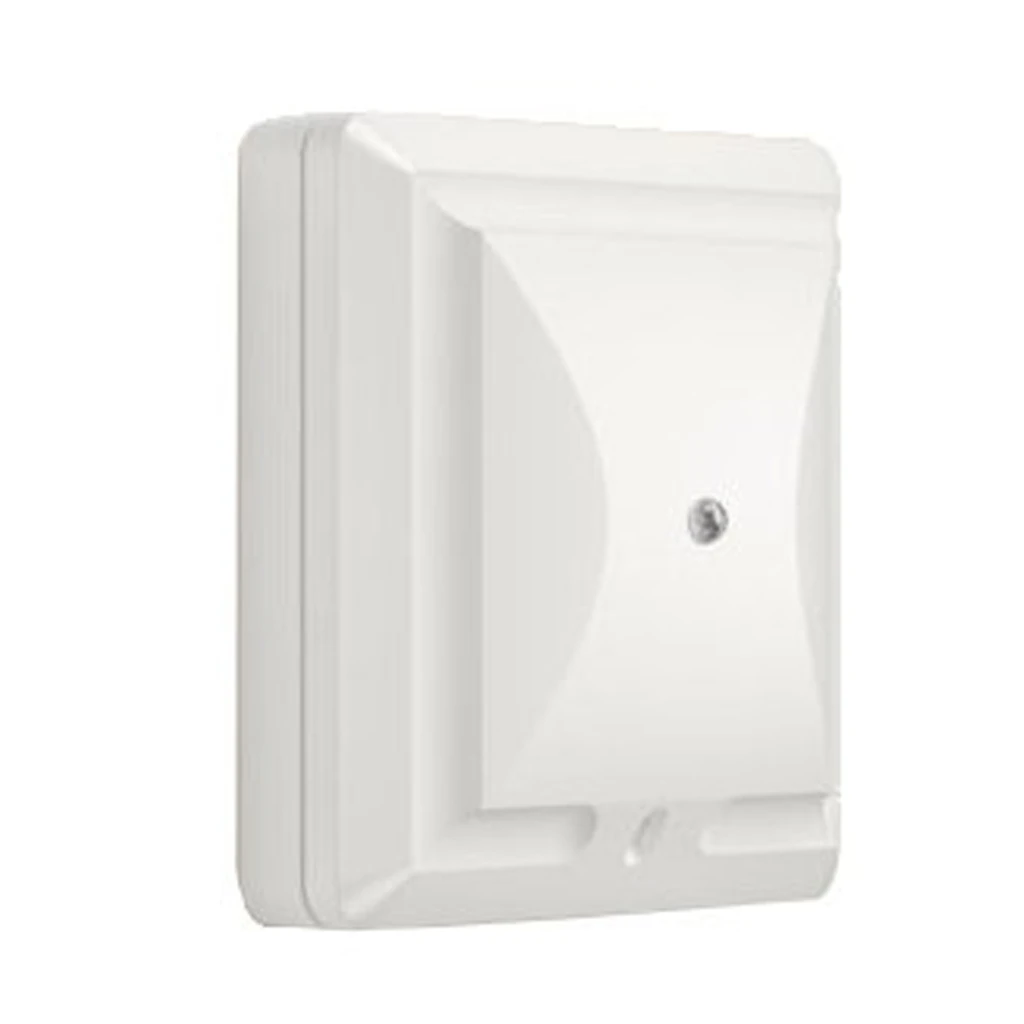

Благодаря небольшим размерам и современному дизайну корпус извещателя гармонично вписывается в интерьер. СН-Стекло питается от литиевой батареи CR123A и обеспечивает автономную работу до 3 лет. Устройство поддерживает контроль состояния батареи, вскрытия корпуса и линии геркона, а световая индикация позволяет контролировать связь и состояние извещателя. Монтаж выполняется на высоте не менее 2 м, а дальность контроля по стеклу достигает 6 м при угле обзора 120°.
Особенности
- Двухфункциональная работа: контроль разбития стекла и открытия рам или дверей.
- Четыре уровня чувствительности с настройкой через прибор Си-Норд.
- Радиоканальная связь в диапазоне 433 МГц без необходимости прокладки проводов.
- Индикация связи, тревоги и нарушения линии с автоматическим отключением через 10 минут.
- Возможность подключения внешнего геркона для расширенного контроля.
- Устойчивость к радиопомехам и ложным срабатываниям от посторонних звуков.
- Компактный корпус и простая установка на любую твердую поверхность.
Преимущества
- Беспроводная передача тревожных сообщений с высокой надежностью связи.
- Автономное питание до 3 лет от одной батареи CR123A.
- Совместимость с охранными приборами «Си-Норд».
- Регулируемая чувствительность под различные типы стекла и помещений.
- Контроль вскрытия корпуса и состояния линии геркона.
- Широкий угол охвата — до 120° при зоне 10×10 м.

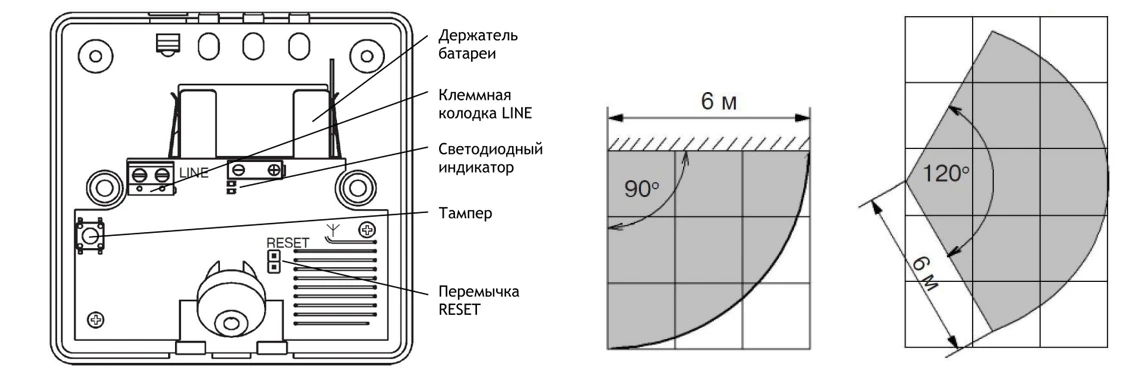

Связывание с охранным прибором
Процедура связывания предназначена для регистрации извещателя в охранном приборе и передачи ему служебной информации.1. Подготовьте охранный прибор к регистрации извещателя в соответствии с инструкцией.
2. Если требуется контроль открывания/закрывания окон, форточек, дверей, подключите оконечный резистор 5,1 кОм к контактам «LINE». Резистор должен быть подключен до процедуры связывания.
3. Установите батарею CR123А в держатель или извлеките изолятор. Питание извещателя включается и выключается установкой и снятием батареи.
4. Прерывистое свечение индикатора зеленым цветом показывает, что извещатель готов к связыванию. Если индикации нет — замкните контакты RESET на 2-3 секунды.
5. При успешном связывании с охранным прибором индикатор включится красным цветом на 2 секунды.
Извещатель находится в режиме «Связывание» в течение 100 секунд, после чего переходит в спящий режим. Для возобновления режима «Связывание» кратковременно замкните контакты RESET.

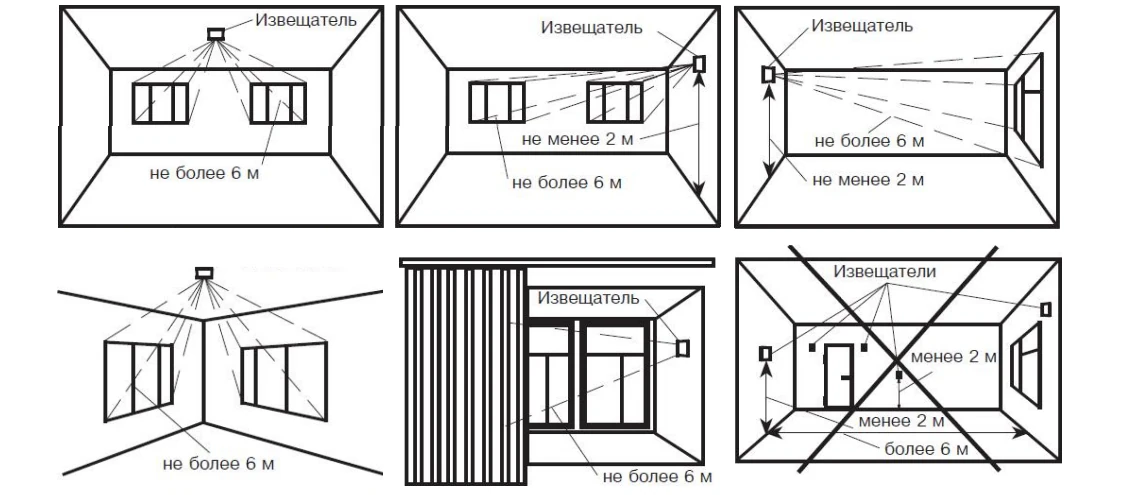

Выбор места установки
Рекомендуем устанавливать извещатель на высоте не менее 2 м от пола. Расстояние извещателя до самой удаленной точки охраняемого стекла — не более 6 м. Все участки стекла должны быть в прямой видимости извещателя. Извещатель должен находиться в зоне радиовидимости своего охранного прибора, поэтому рекомендуется предварительно оценить качество связи с охранным прибором.
Оценка качества связи
Проверьте качество связи извещателя с охранным прибором до его установки на место эксплуатации.1. Разместите подготовленный к работе извещатель в месте установки.
2. Нажмите и отпустите тампер. Извещатель покажет качество связи с охранным прибором: зеленый индикатор включится один, два или три раза. Чем больше миганий, тем лучше связь. Мигание красного индикатора означает, что связи с прибором нет.
3. Вы можете проверить качество связи в «Панели состояния» конфигуратора. Установите извещатель в месте, где уровень связи в «Панели состояния» отображается зелёным или желтым цветом.
Не рекомендуется размещать извещатель ближе метра к металлическим конструкциям и водопроводным трубам, внутри металлоконструкций и вблизи источников радиопомех. При потере связи извещатель продолжает поиск охранного прибора. При выключении прибора на длительное время рекомендуется отключать питание извещателя.
Регулировка чувствительности
Извещатель имеет 4 уровня чувствительности. Чувствительность извещателя меняется в настройках охранного прибора при подключении по USB или удаленно. Если расстояние от извещателя до самой дальней точки охраняемого стекла составляет от 3 до 6 м, рекомендуется устанавливать максимальную чувствительность.После установки уровня чувствительности проверьте срабатывание извещателя с помощью звукового имитатора акустического разбития стекла или тестового стального шарика диаметром 20-22 мм на нити длиной 30-35 см. Свободный конец нити прижмите к верхней части стекла. Конец с шариком отклоните на угол от стекла 45±15° и отпустите. При ударе шарика о стекло извещатель должен сформировать извещение о тревоге.
Программная настройка чувствительности
В датчике СН-Стекло чувствительность настраивается программно, из конфигуратора Хаббл или Панели инженера. Аппаратной настройки (на плате датчика) нет.
Доступно четыре режима чувствительности. Их значения и отображение в Хаббле:
- «минимальная» (0−6 дБ)
- «средняя» (6−12 дБ)
- «высокая"(12−18 дБ)
- «максимальная» (более 18 дБ)
Настройка чувствительности для датчика разбития стекла обязательна, поскольку уверенное срабатывание напрямую зависит от индустриальных шумов на конкретном объекте. При аппаратной настройке в случае, если выставлена слишком высокая чувствительность, начинаются ложные срабатывания и инженеру приходится выезжать на объект, чтобы изменить настройку.
СН-Стекло позволяет:
- сразу монтировать датчик в место установки и более не открывать крышку, а настроить чувствительность из конфигуратора
- в случае, если чувствительность изначально выбрана неверно и на объекте начались ложные срабатывания, изменить настройку удаленно, из Панели инженера, без выезда на объект
Подключение проводных датчиков открытия окон
Окна, рядом с которыми установлен СН-Стекло, можно дополнительно защитить проводным магнитоконтактным датчиком, подключаемым к контактам СН-Стекло. Окно будет защищено как от разбития, так и от открытия.
Таким образом, вы избавляетесь от необходимости устанавливать два беспроводных датчика и связанных с этим расходов. Особенно это актуально при защите бизнес-объектов: кафе, ресторанов, офисов, где провода можно провести в малозаметном кабель-канале и подключить несколько окон к одному датчику СН-Стекло.
Максимальная длина проводной линии на кабеле сечением 0.22 мм²— 15 метров.
Проводной датчик подключается к клеммам LINE. В конце линии установите оконечный резистор 5,1 кОм.
Недостатки
- Не предназначен для работы на улице и при прямом воздействии влаги.
- Максимальная дальность обнаружения ограничена 6 метрами.
- Работает только в составе систем, поддерживающих радиопротокол «Си-Норд».
Технические характеристики:
- Размер зоны обнаружения: 10 × 10 м
- Максимальная дальность действия: 6 м
- Высота установки: не менее 2 м
- Количество уровней чувствительности: 4
- Диапазон рабочих частот: 433,05–434,79 МГц
- Угол обзора: 120°
- Максимальная длина контролируемой проводной линии: 15 м
- Диапазон сопротивлений линии (норма): 3,5–6,7 кОм
- Диапазон сопротивлений линии (нарушение): менее 3,3 или более 6,9 кОм
- Диапазон рабочих температур: −20…+55 °C
- Размеры: 80 × 80 × 38 мм
- Масса: 0,1 кг
- Срок службы от батареи: не менее 3 лет
- Извещатель охранный «СН-Стекло» — 1 шт.
- Литиевая батарея CR123A (установлена) — 1 шт.
- Резистор 0,125 Вт 5,1 кОм ±5% — 1 шт.
- Этикетка — 1 шт.
- Упаковка — 1 шт.
Бренд | Си-Норд |
Вид товара | Извещатель |
Тип извещателя | Звуковой |
Вид извещателя | Пассивный |
Угол обзора | 120° |
Тип монтажа | Настенный / Потолочный |
Напряжение питания | от 1й батарейки 3В |
Габариты | 80х80х38 мм |
Вес, кг | 0.1 |
Рабочая температура | от -20°C до +55°C |
Рабочая влажность | не выше 95% без конденсации |
Средний срок службы | Не менее 3 лет |
Гарантия | 1 год |
Страна производства | Россия |
